旋挖桩施工方案46106

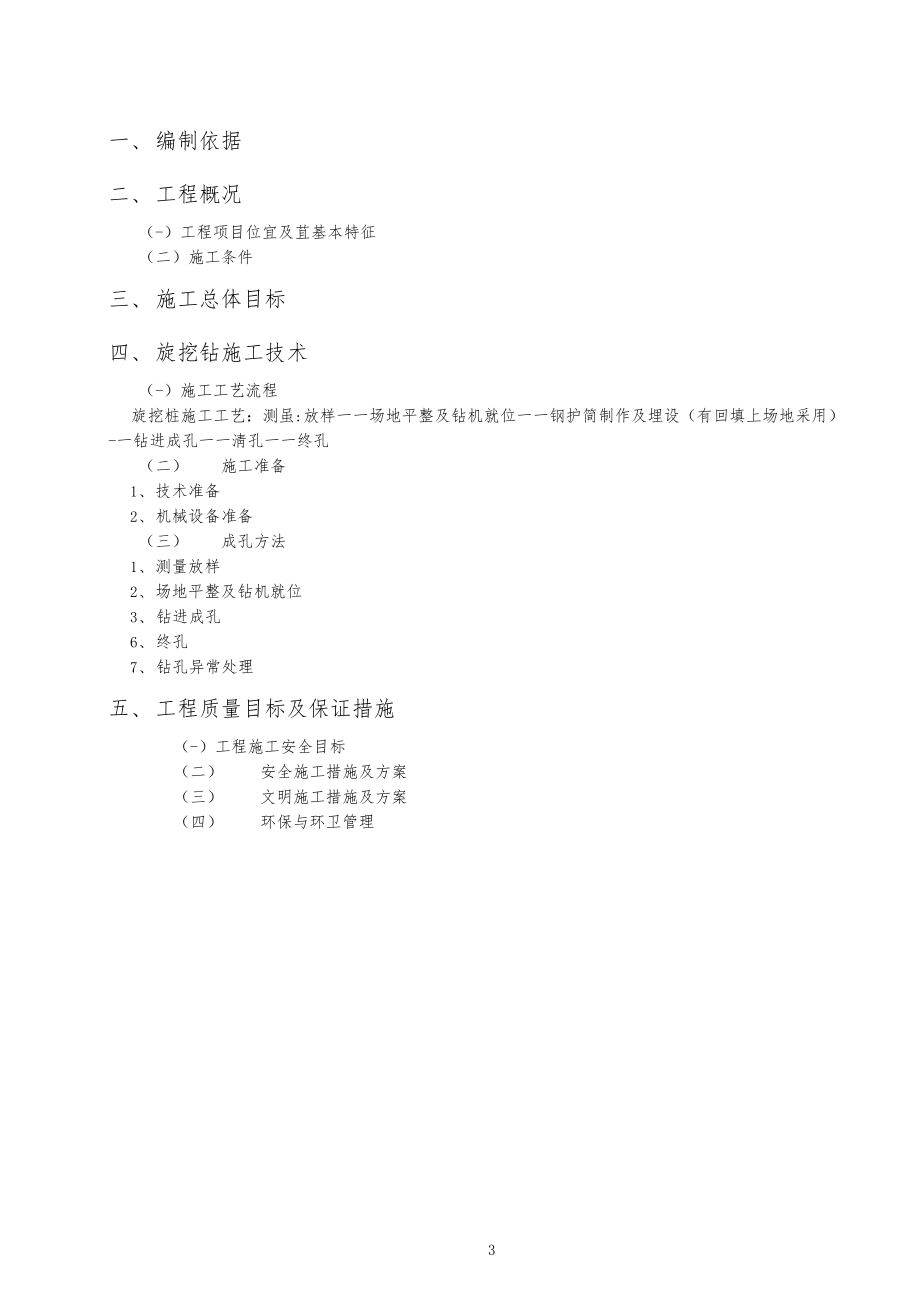

1、×××一期工程旋挖桩施工方案编制:审核:×××集团有限公司2011年9月5一、编制依据二、工程概况（-）工程项目位宜及苴基本特征（二）施工条件三、施工总体目标四、旋挖钻施工技术（-）施工工艺流程旋挖桩施工工艺：测虽:放样一一场地平整及钻机就位一一钢护简制作及埋设（有回填上场地采用） -一钻进成孔一一淸孔一一终孔（二）施工准备1、技术准备2、机械设备准备（三）成孔方法1、测量放样2、场地平整及钻机就位3、钻进成孔6、终孔7、钻孔异常处理五、工程质量目标及保证措施（-）工程施工安全目标（二）安全施工措施及方案（三）文明施工措施及方案（四）

2、环保与环卫管理一、编制依据1、地勘报告、现场踏勘、施工调查所获得的资料和信息；2、国家和地方现行有关设计、施工规范、规则、标准和定额；(1) 建筑地基基础工程施工质量验收规范(GB50202-2002)(2) 建筑桩基技术规范(JGJ94-2008)(3) 施工现场临时用电安全技术规范(JGJ46-2002)(4) 建筑施工安全检查标准(JGJ59-2002)(5) 工程测量规范(GB50026-2007)二、工程概况(一) 工程项目位置及其基本特征本工程位于重庆市江北区×××o 一期住宅由4栋高层住宅组成。地上33 层，地下三层为车库，建筑物高度99.7米。住宅

3、楼为全现浇钢筋混凝土剪力墙 结构体系。地下室为全现浇钢筋混凝土框架结构体系，本工程结构设计使用年 限为50年。抗震设防类别为丙类，剪力墙抗震等级为三级，框架柱抗震等级为 四级，结构安全等级为二级。本工程0.000标高相当于绝对高程270.100米。拟建场地位于重庆市××× ,场地地层主要为中风化泥岩层组成(二) 施工条件本工程位于重庆市江北区×××,交通便利，场地狭窄。施工用水、用电 方便，施工条件好。三、施工总体目标本工程我单位将以“一流管理、一流质量、一流服务”的指导思想，严格 按照重庆市现行的质量验收要求进行施工，将其作为本项目

4、的施工重点，集中 项目部优质资源（人、财、物），进行科学管理和精心组织施工，确保旋挖施工 达到高速优质，并按期完成。为此，我们将做到：（1）质量目标：木工程按国家有关验评标准的要求进行验收，工程质量合 格、一次性通过验收。（2）工期目标：车库挖孔桩旋挖工期为30天。（3）安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故, 轻重伤频率控制在3%。以下。（4）文明施工及环保目标：贯彻执行建设部、国家环境保护局及重庆市有 关建设文明工程施工法规并结合施工区施工的具体要求，做到施工现场容貌整 洁，确保施工不影响现场周围环境污染。职工带证上岗，施工噪声符合国家规 定，控制施工粉尘排放，并且保

5、证不影响周边单位工作人员的工作和生活环境, 实现现场文明施工标准化。四、旋挖钻施工技术（一）施工工艺流程旋挖桩施工工艺：测量放样一一场地平整及钻机就位一一钢护筒制作及埋 设（有回填土场地采用）一一钻进成孔一一清孔一一终孔旋挖钻机施工流程见下图。旋挖钻机拖工工艺流程图1、钻头定位在桩中心位置上。2、装配餃刀片，开始钻孔。3、描入上部护筒。4、拆除钱刀片，同时注入泥浆聚丙烯髓胺护壁定液。 氣钻孔取土直至设计标高。9、清孔完成后测量孔漁。10、安放钢筋笼。11、安放殓灌注导管，必要时利用导管再次洁孔12、开始浇灌暁.13、浇灌险同时排岀稳定液。14、浇灌碇:完成后移去上韶护简&6、测量孔廉。

6、7、钻孔完成后2030分钟（持残渣沉淀后）重新测虽孔深.15、钻孔取土灌注桩完成。8、通过清孔钻头清除孔底残渣© ©（二）施工准备1、技术准备（1）开工前应具备场地工程地质资料和必要的水文地质资料，施工图及图 纸会审纪要。（2）施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、 地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提 前做好准备工作。确保不影响现场的施钻及其它工作。（3）具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺 的试验参考资料。（4）工程地质资料作好全面的施工准备，施工前对工程的地质情况尤其是对岩石及回填土的 特

7、性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性 的措施及应急处理方案。2、机械设备准备根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行 必要的维护与保养，以保证设备正常运转。拟进场机械设备见后“机械设备进 场计划”。（三）成孔方法2、测量放样采用全站仪精确定位桩孔的位置，根据桩定位点拉十字线钉放四个控制桩, 以四个控制护桩为基准控制护筒的埋设位置和钻机的准确就位。护桩要做好保 护工作，防止施工过程中被扰动。2、场地平整及钻机就位液压多功能旋挖钻机就位时与平面最大倾角不超过4。，现场地面承载能力 大于250kNm2,所以钻机平台处必需碾压密实。进行桩位放样，将钻机

8、行驶到 要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并 放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头 环刀自由浮动孔内。3、钻进成孔本工程采用干孔钻进，钻进过程中，操作人员随时观察钻杆是否垂直，并 通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋转钻进时，底板的切削 板和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底 板由定位块定位并封死底部的开口，之后，提升钻头到地而卸土。开始钻进时 采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%,以保 证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进,钻进速度与压力有关,

9、采用钻头与钻杆自重摩擦加压，150MPa压力下，进尺速度为20cmmin; 200MPa 压力下，进尺速度为30Cm/min； 260MPa压力下，进尺速度为50Cmmio钻渣要及时运出工地，弃运到合适的地点以达到环境保护的要求。5、清孔用专用捞砂钻头将沉渣清出孔位。要求沉確厚度不大于5.0CmO6、终孔钻孔前先用水准仪确定孔口标高，并以此作为基点，按设计要求的孔底标 高计算孔深，以钻具长度确定孔深，孔深偏差不短于设计深度，超钻深度不大 于50cm；孔径用检孔器测量，若出现缩径现象应进行扫孔，符合要求后方可进 行下道工序。钻孔桩钻孔允许误差表序号项目允许偏差（mm）1孔径不小于设计孔径2孔深不

10、小于设计孔深3孔位中心偏心群桩100单排桩W504倾斜度1%*孔深5浇筑混凝土前桩底沉磴厚度507、钻孔异常处理（1）坍孔处理钻孔过程中发生坍孔后，要查明原因进行分析处理，可采用加深埋护筒等 措施后继续钻进。根据现场情况也可在泥浆中加入大量的干锯末，同时增大泥 浆比重（控制在1.251.4之间），改善其孔壁结构。钻头每次进入液面时，速 度要非常缓慢，等钻头完全进入浆液后，再匀速下到孔底，每次提钻速度控制 在0.30.5ms°坍孔严重时，应回填重新钻孔。（2）缩孔处理钻孔发生弯孔缩孔时，一般可将钻头提到偏孔处进行反复扫孔，直到钻孔 正直，如发生严重弯孔和探头石时，应采用小片石或卵石与黏

11、土混合物，回填 到偏孔处，待填料沉实后再钻孔纠偏。（3）埋钻和卡钻处理埋钻主要发生在一次进尺太多和在砂层中泥浆沉淀过快；卡钻则主要发生 在钻头底盖合拢不好，钻进过程中自动打开或在卵石地层钻进时，卵石掉落卡 钻等。埋钻或卡钻发生后，在钻头周围肯定沉淀了大量的泥浆，形成很大的侧阻 力。因此处理方案应首先消除阻力，严禁强行处理，否则有可能造成钻杆扭断、 动力头受损等更严重的事故。事故发生后，应保证孔内有足够的泥浆，保持孔 内压力，稳定孔壁防止坍塌，为事故处理奠定基础。五、工程质量目标及保证措施2、质量检查项目一次合格率100%o2、木工程按重庆市和国家有关验评标准的要求进行验收，工程质量合格并 一次

12、性通过验收。3. 放线完成后，施工员认真对每根桩定位点进行复查，确定无误后方可施 工。在施工过程中，项目部管理人员对每根桩成孔质量、成孔深度进行检查。 施工完成后，首先由项目部技术负责人、专职质检工程师、施工员对每根桩逐 一进行检查，达到质量目标后，书面向监理单位中请验收，经监理单位检查合 格后，请质监站、设计等单位进行验收。六、安全生产及文明施工措施（一）工程施工安全目标1、安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故， 轻重伤频率控制在3%。以下。2、文明施工及环保目标：贯彻执行建设部、重庆市有关建设文明工程施工 法规并结合现场施工的具体要求，做到施工现场容貌整洁，确保施工

13、不影响现 场周围环境污染。职工带证上岗，不破坏施工区内设施，运输不污染环境，车 况良好，车容整洁，施工噪声符合国家规定，控制施工粉尘排放，并且保证不 影响周边单位工作人员的工作和生活环境，实现现场文明施工标准化。3、服务目标：恪守合约,密切配合,认真协调好各有关方面的工作,接受业主、 5监理对工程质量、安全、进度及现场的管理、监督。并制定回访保修计划，定 期回访保修，确保本治理工程质量。4、科技进步目标：为实现上述工程质量、工期、安全文明施工等目标，充 分发挥科技是第一生产力的作用，在工程施工中积极采用新技术、新工艺、新 材料、新设备和现代化技术。（二）安全施工措施及方案2、安全保证体系贯彻执

14、行建筑施工安全检查标准（JGJ59-99）和重庆市有关规定，现场 建立安全委员会，由项目经理任安全委员会主任、项目经理部设一专职安全员, 任安全委员会副主任、各施工组成立安全工作领导小组，并设一专职安全员， 每个作业班（组）都要有兼职安全员。2、安全保障组织机构本工程成立以项目经理为第一责任人的安全领导小组，安全保障组织机构图3、安全技术措施安全工作是一项不能忽视的工作，它关系着千家万户的幸福和安宁，关系 着一个人的身心健康。因此首先应使施工人员牢固树立起“不是安全要我，而 是我要安全”的信念。在此基础上采取一定的安全技术措施，避免安全事故的 发生。(1) 安全规章制度 制定各种安全操作规范，

15、做到每项工程开工前要安全交底，施工中经常 进行安全检查，完工后进行安全评比，由安全责任人和安全员组成巡查小组， 每天对工地进行巡查，发现问题及时纠正，并实行当班责任制。 加强施工现场及生活区的防火、防盗工作，要有严格的制度、专人负责 安全，建立安全防火、防盗小组，并明确其职责，配备足够可用的消防器材和 设施。 建立严格的管理制度，如项目经理负责制食堂制度，宿舍制度，出入制 度，“五大员”责任制，现场防火制等制度，使每一项工作有具体的人管理，有 具体的人负责。(2) 安全教育 进场前，首先要对工人进行必要的安全教育，要经常提醒操作者注意安 全。每周星期一以班组为单位进行安全活动，班前班后开展安全

16、自检，发现问 题及时解决。 特殊工种工人要经过专业培训，考试合格后发给操作证，并要求持证上 岗。进入现场必须戴安全帽，高空作业，必须系安全带。 加强安全常识教育，树立人人保护自己，自己保护别人的思想，分析事 故苗头，清除事故隐患。在进行施工交底的同时，应进行安全交底，各工种人 员必须考试合格后持证上岗，每年对上岗进行复验和培训。 根据国家颁布的各种安全规程，结合本单位实践，编制通俗易懂，适合 本工程使用的安全防护手册，颁发给工人并报相关部门备案。(3) 安全措施 所有机械设备等电动工具应装灵敏有效的漏电保护装 施工现场严禁电线随地走，所有电闸应有门、有锁、有防漏雨盖板，有 危险标志。 施工用电

17、必须符合安全用电的规定，电杆、电箱、电源电线的安装，必 须认真检查，达到标准，使用新电源必须先检查后才正式使用，并做好接地线 的保养和防雷施工。 施工现场禁止使用明火，确因需要，必须向工地负责人申请，并采取防 火措施，电气焊使用要签证并派专人看火，施工现场应配备适量的消防灭火设 备、器材和消防人员，消防人员要熟悉消防业务，设备器村随时检查保养。 施工现场的冲沟和各种孔洞，易燃易爆场所，变压器周围必须设置护栏 或盖板和安全标志，并设置一切必须的信号警示灯。 施工区域必须戴安全帽，工地现场必须有醒目的安全标语，安全达标要 求，重点注意事项，提高职工警觉。 机修人员在施工前对投入本工程的施工机电设备

18、和施工设备进行全而的 安全检查，不合安全规定的应立即整改完善后方可投入使用。 应派专人收听天气预报，一旦发现有可能危害工程安全和人身财产的洪 水或气象灾害预兆时，应立即采取有效防洪和防止气象灾害的应急措施。 领导要杜绝违章指挥，作业层要杜绝违章操作，加强安全教育，组织全 体人员定期学习安全法规。（4）施工区安全技术 施工现场的井、沟和各种孔洞、易燃易爆场所、变压器周围必须设置围 栏或盖板和安全标志，夜间要设红灯示警。 施工现场内，不得架设高压输电线路，施工工程侧向与高压输电线路安全距离小于规定者，必须搭设可靠的防护隔离措施。 现场设置醒目的安全生产标牌，施工现场用电按建设部部颁标准JGJ46-

19、88、JGJ59-99执行。现场用电的供电方式为TN-S三相五线制。抓好施工现 场用电安全管理，严格按规范、规定要求使用五芯电缆，铁制配电箱、漏电保 护装置，并有良好接地和防雨措施。一机一闸、一机一保护，不准用其它金属 代替保险丝，使施工用电安全达到定型化、工具化、职工宿舍禁止乱拉电线， 乱接开关。 施工现场严禁动用明火，确因需要，必须向工地负责人申请，并采取防火措施，电气焊接使用要签证并派人看火,施工现场设置吸烟室，严禁施工人14员随意在施工现场吸烟。 电焊机上要有防雨盖，下有防潮垫。-、二次电线接头处有防护装置,二次线使用接线柱；一次电源线采用橡胶套电缆，或穿塑料软管，长度大于3m。 合理

20、布置消防栓和灭火器材，并派人定期检查，保持有效。消防栓周围 严禁堆物，消防通道保持畅通。 现场进出车辆设置专人进行管制。（三）文明施工措施及方案1、文明施工本工程施工是否文明，直接影响到工程建设和我单位的形象。因此，搞好 文明施工，就显得相当重要。在施工过程中，一定做到不打扰周边居民，最大 限度减少施工区环境的污染。成立以项目经理为首的文明施工领导小组，落实 责任，并负责制定文明施工具体措施。（1）编制文明施工措施，保送业主审查，并负责将各项要求落实到各施工小组。（2）负责现场文明施工的宣传工作，宣传矿区文明施工的必要性，增强职 工文明施工意识，自觉文明施工，严格执行文明施工管理规定。（3）开

21、展文明施工评比活动，对违反文明施工的各班组和个人，领导小组 有责任做出相应的处罚，对积极实施文明施工的班组和个人，应加以奖励和表 扬。（4）积极协调内外部关系，配合业主和相关单位的检查，对存在的问题进 行有针对性的检查。（5）服从当地建设管委会及市政建设有关职能部门的监督管理。2、文明的保证措施（1）建立总平而管理及文明施工责任制，实行划区负责制。施工现场实行 全封闭，尽量减少施工对周围居民影响。（2）施工现场作好标记，施工区采用隔墙、隔板围护，并在出入口处设大 门配置保卫室，按规章制度严格控制人员进出，为方便公众监督，施工现场入 口处必须悬挂质监部门颁发的施工标牌，标明工程名称、施工单位、现

22、场负责 人、施工许可证号、文明施工负责人、投诉电话等。（3）严格按总平面规划布置临时库房和施工机具，堆放材料成品、半成品, 埋设临时管线和电路，未经审批不得任意变更。（4）现场原材料及成品要堆放整齐，分类、分规格挂牌，不占用施工道路 和作业区，现场办公室及工棚设施合理、方便、整齐划，工程开工，文明施工 的宣传标语就要同时悬挂。（5）施工现场设置标准的“三牌、三图、一表”，在工地四周设置醒目的 企业标示及导向牌，在场内适当位置设置宣传教育栏，进行文明施工、安全质 量保证等方而的宣传教育。（6）车辆和人员出入严格执行现场的规章制度，工地设门岗，施工人员统 一挂牌出入现场。（7）合理调整施工时间，减

23、少噪声，对于噪声大的施工机械尽量避免在夜 间施工，在不能避免的情况下应采取相应措施减少噪声污染，尽一切力量保证 居民正常的生活秩序。施工在选择施工设备、设施和施工方法时，应遵守当地 有关部门的要求，考虑噪音排放标准和噪声对周围居民的影响，应使现场边界 的噪声值不超过周围噪声标准加15分贝。（8）安全标志、防火标志和安全牌要明显，“三宝”使用严肃认真，“四口” 防护严密周到，施工现场按规定设消防器材。（9）建筑垃圾做到日集日清，集中堆放，专人管理，统一搬运，厕所保证 每天清洗两遍，现场做到道路畅通，无长明灯、长流水。（10）统一着装，加强项目全体人员的素质教育。具体到第一个人的言行, 举止，衣着

24、，提高全员的安全文明礼貌意识。（11）现场污水、冲洗水等施工用水及生活用水要进行有组织的排放，各 种污水排入临时沉淀池沉淀处理后，再排入污水排放口。（12）防止施工车辆运送中随地散落，并派专人打扫，为防止尘土污染， 施工临时道路要经常洒水，落实施工现场的“门前三包”制度。（13）施工工作同业主、监理密切配合好，力所能及地为本地区的文明建 设服好务，保护有一个好的环境。（14）各种机械维修工作，保持清洁干净，运转正常。特别是碗搅拌机， 每天使用后必须冲洗干净。（15）施工中的水电管线必须统一规划安装整齐，不准随意安接。3、防止扰民噪音措施（1）严格遵守中华人民共和国噪声标准（建设施工场界噪声限值
