暂设活动板房水利水电电线安装技术交底

1、交底内容:一施工准备1 、 水 利 安 装 材 料 准 备 ：PP-R 水管 ， 其 中主 管 道 A50 ， 支 管道A32 ；污水支管A110UPVC， A200 双壁 波 纹管 ， A125镀 锌 钢 管 ， A100 镀锌钢 管 、水龙头、PP-R球阀等。2、1、手电钻、专用热熔器、专用扳手、手锯、铣口器、钢刮板、活板手，手锤、水平尺，套丝板，毛刷、棉布、线坠等2、技术准备：1、施工图纸及其它技术文件齐全，满足施工要求；2、施工方案、施工技术，材料机具供应等能保证正常施工；3、安装人员必须熟悉给水用PP-R 管和PVC管件的性能，掌握操作要点，严禁盲目施工；4、熟悉给水用PP-R、 P

2、VC管的产品图集和安装顺序，并进行预装配；5、管材、管件、机具合格进场。二、操作工艺：工艺流程：安装准备工作预制加工干管安装立管安装支管安装卡件固定资产封口堵洞闭水试验通水试验1） 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15 度角。粘接前应对承插入试验，不得全部插入，一般为平口的3/4 深度，试插合格后，用棉布将承插口需粘接部位的水分，灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约3

3、0S 至 1min 即可粘接牢固。粘牢后立即溢出的粘接剂擦试干净。2） 干管安装：首先根据设计图纸要求的坐标，标高预留槽洞或预埋套管。埋入地下时，按设计坐标，标高、坡向、坡度开挖槽沟并夯实。施工条件具备时，将预制好的管段，按编号运至安装部位进行安装。3）各管段粘连时也必须按粘接工艺依次进行研究。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩节上沿距地坪70100mm。干管安装完后应做闭水试验，出口由充气橡胶堵闭达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm上覆筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。

4、4）立管安装：首先按设计要求将预留洞口尺寸不得过大。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预埋的伸缩节，将锁母拧下，取出U 型橡胶胶圈，清理杂物，复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后上肥皂液，套上锁母及U 型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为2030mm） 。合适后即用自制 U 型钢制抱卡紧固于伸缩节上沿，然后找正找直并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。5）支管安装：首先剔出吊卡孔洞口或复预埋件是否合适。清理场地，按需要支搭操作平台，将预制好的

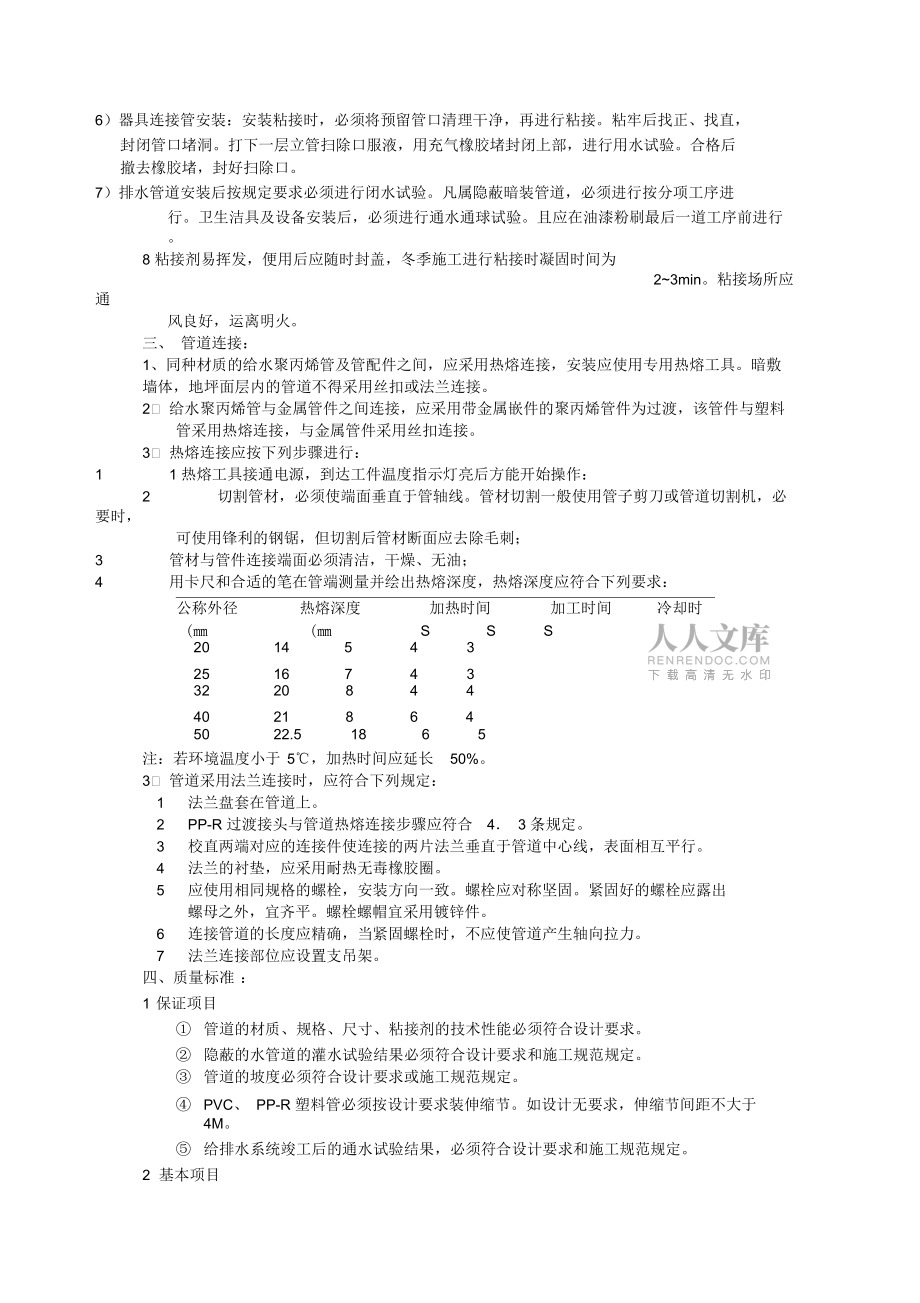

5、支管按编号运至现场。清除各运物及粘接部位的水份。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口，根据管段长度调整好坡度。合适后固定，卡架，封闭各预留管口堵洞。6）器具连接管安装：安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直，封闭管口堵洞。打下一层立管扫除口服液，用充气橡胶堵封闭上部，进行用水试验。合格后撤去橡胶堵，封好扫除口。7）排水管道安装后按规定要求必须进行闭水试验。凡属隐蔽暗装管道，必须进行按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。8 粘接剂易挥发，便用后应随时封盖，冬季施工进行粘接时凝固时间为23min。粘接场所

6、应通风良好，运离明火。三、 管道连接：1、同种材质的给水聚丙烯管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体，地坪面层内的管道不得采用丝扣或法兰连接。2、 给水聚丙烯管与金属管件之间连接，应采用带金属嵌件的聚丙烯管件为过渡，该管件与塑料管采用热熔连接，与金属管件采用丝扣连接。3、 热熔连接应按下列步骤进行：1 1 热熔工具接通电源，到达工件温度指示灯亮后方能开始操作：2 切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪刀或管道切割机，必要时，可使用锋利的钢锯，但切割后管材断面应去除毛刺；3 管材与管件连接端面必须清洁，干燥、无油；4 用卡尺和合适的笔在管端测量并绘出热

7、熔深度，热熔深度应符合下列要求：公称外径热熔深度加热时间加工时间冷却时间(SSS20145432516743322084440218645022.51865注：若环境温度小于5，加热时间应延长50%。3、 管道采用法兰连接时，应符合下列规定：1 法兰盘套在管道上。2 PP-R 过渡接头与管道热熔连接步骤应符合4 3 条规定。3 校直两端对应的连接件使连接的两片法兰垂直于管道中心线，表面相互平行。4 法兰的衬垫，应采用耐热无毒橡胶圈。5 应使用相同规格的螺栓，安装方向一致。螺栓应对称坚固。紧固好的螺栓应露出螺母之外，宜齐平。螺栓螺帽宜采用镀锌件。6 连接管道的长度应精确，当紧固螺栓时，不应使管道

8、产生轴向拉力。7 法兰连接部位应设置支吊架。四、质量标准：1 保证项目 管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。 隐蔽的水管道的灌水试验结果必须符合设计要求和施工规范规定。 管道的坡度必须符合设计要求或施工规范规定。 PVC、 PP-R 塑料管必须按设计要求装伸缩节。如设计无要求，伸缩节间距不大于4M。 给排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。2 基本项目管道支架及管座(墩 的安装应符合以下规定。A排列整齐，支架与管子管子接触紧密。B 托架距离应符合下列规定。公称直径(mm 5075100mm 0.60.81.03 允许偏差项目：水平管道纵横方向弯曲每

9、 1 米 1.5mm全长 125 米以上不大于38mm立管垂直度每一个米3mm全长 5 米以上不大于是15五、成品保护i. 管道安装完成后，应将所有管口封闭严密，防止杂物进入造成管道堵塞。ii. 安装完的管道应加强保护应加强保护，尤其立管距地2 米以下时，应用木板捆绑保护。iii. 严禁利用塑料管道梆为脚手架支点或安全劳的拉点吊顶的吊点。不允许明火烘烤塑料管，以防管道变形。iv. 油漆粉刷前应将管道用纸包裹，以免污染管道。2、 应注意的质量问题：1) ) 应注意预制好的管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。2) 接口处外观不清洁，关观，粘接后外溢粘接剂应及时除掉。3) 粘 接口漏水

10、。原因是粘拉接剂涂刷不均匀，或粘接处未处理干净所致。六、管道试压：1、 冷水管道试验压力，应为管道系统工作出了压力的1 5 倍，但不得小于0.6Mpa2、 热水管试验压力，应为管道系统工作压力的2 0 倍，但不得小于1 5Mpa管道水压试验应符合下列规定：*在 30分钟内，允许两次补压，补至规定试验压力。七、安全操作事项：进入施工现场内必须佩戴无破损的安全帽；高空作业必须系好安全带；严禁赤足裸膀，酒后作业；严禁穿拖鞋、带钉鞋上班；严禁追打嬉戏；现场严禁随意抛掷物品；管道连接使用热熔工具时，应遵守电器工具安全操作规程注意防潮和脏物污染。操作现场不得有明火，严禁对给PVCPP-R管材进行明火烧烘弯
