1炉吹灰气动门大修作业文件包分解

1、XY01RGFK2013 034#1炉吹灰气动门A级检修作业指导书作业项目：#1炉吹灰气动门大修作业指导书作业日期：批 准：审 核：编 制：2013年9月大唐信阳华豫发电有限责任公司目录1范围32本指导书涉及的资料和图纸 33安全措施34备品备件清单 35现场准备及工具 36检修工序及质量标准 错误！未定义书签。7检修t己录 88不符合项目处理单 99完工报告单1010质量签证单12#1炉吹灰气动门A级检修作业指导书1范围本指导书适用于#1炉吹灰气动门A及检修工作。2本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件， 其随后所有的修改单或修订版均

2、不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。适用于大唐信阳华豫发电有限责任公司开关型电动门检修工作3安全措施3.1 严格执行电业安全工作规程。3.2 作业前应对各工器具进行检查，合格的方可使用。3.3 作业过程中应按要求做好防止人身伤害和设备损坏的措施。3.4 拆线时做好线头绝缘，防止线路接地和人身伤害4备品备件清单序号名称型号规格（图号）单位数量备注1.电磁阀BEST-NR0110 220V 50HZ 6WED100%1个电磁阀2.行程开关XK06-101 25394个行程开关3.4.5.6.7.5现场准

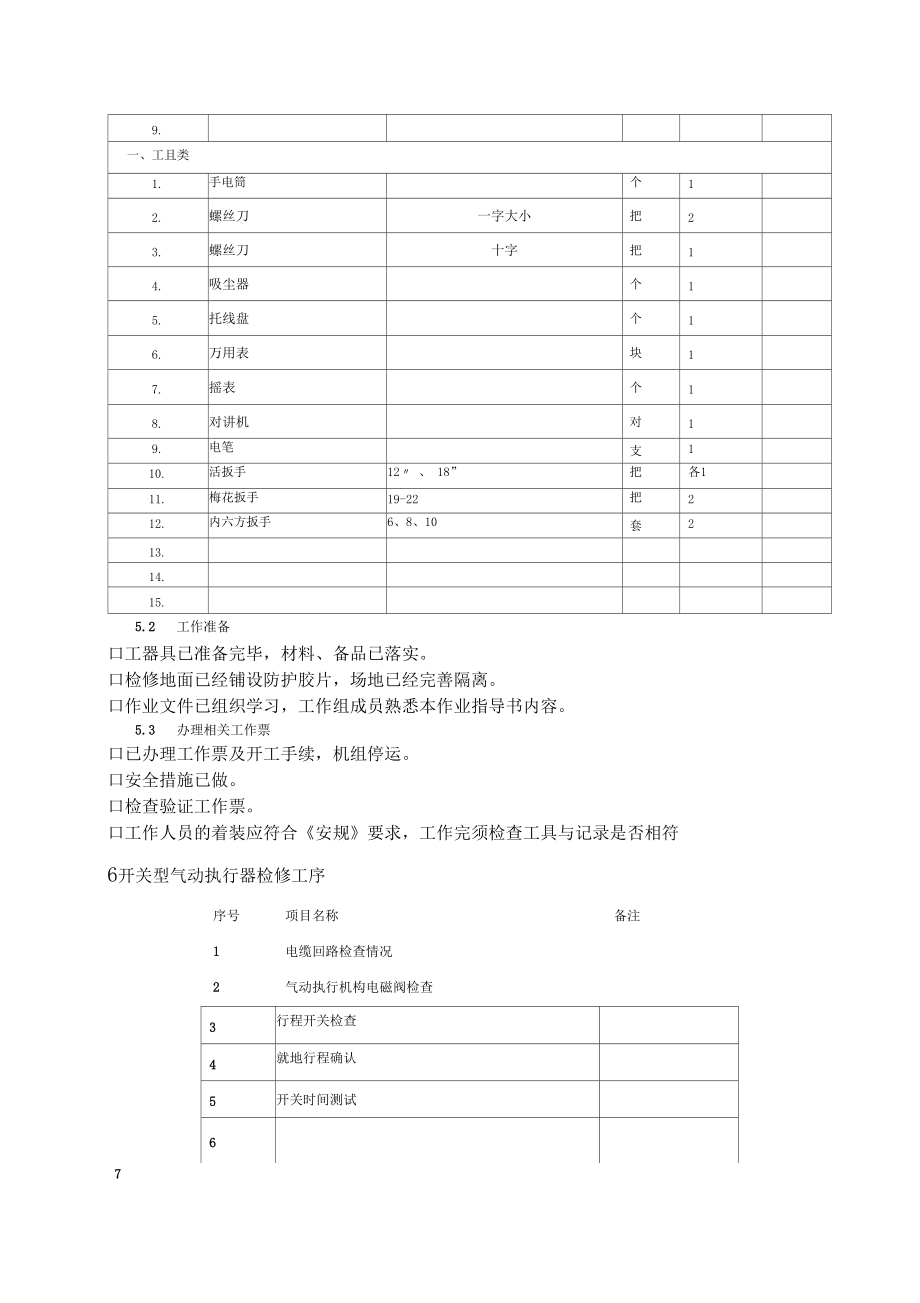

3、备及工具5.1 现场准备一、材料类序号名称型号单位数量备注1.破布Kg12.常用检修工具3.万用表4.摇表5.6.7.8.9.一、工且类1.手电筒个12.螺丝刀一字大小把23.螺丝刀十字把14.吸尘器个15.托线盘个16.万用表块17.摇表个18.对讲机对19.电笔支110.活扳手12 、 18”把各111.梅花扳手19-22把212.内六方扳手6、8、10套213.14.15.5.2 工作准备口工器具已准备完毕，材料、备品已落实。口检修地面已经铺设防护胶片，场地已经完善隔离。口作业文件已组织学习，工作组成员熟悉本作业指导书内容。5.3 办理相关工作票口已办理工作票及开工手续，机组停运。口安全

4、措施已做。口检查验证工作票。口工作人员的着装应符合安规要求，工作完须检查工具与记录是否相符6开关型气动执行器检修工序序号项目名称备注1 电缆回路检查情况2 气动执行机构电磁阀检查3行程开关检查4就地行程确认5开关时间测试676.1 电缆回路检查情况口 用500V绝缘表测量电缆绝缘，数值稳定10S后读数；信号电缆之间以及接地绝缘电阻20 M,电源电缆之间以及接地绝缘电阻50 M,将测得的最小数值分别填入表格内。W点W1工作负责人点检员签字日期6.2 气动执行机构电磁阀检查口 电磁阀外观完好无损、表面清洁、无灰尘口 铭牌与标志牌完好、正确、字迹清楚口安装基础稳固，接触面无泄漏口 手自动切换手柄应在

5、“ 0”位，且切换自如口 电磁阀线圈阻值 200欧姆左右口用500V摇表摇绝缘，电阻大于 20M Q口 检查接线牢固、无松动，无紧固件加装紧固件。口电缆护套管无破损W2工作负责人点检员签字日期6.3 行程开关检查口行程开关到位灵敏口 压下后输出阻值不超过10欧姆 口 行程开关固定牢固，无松动，无紧固件加装紧固件口电缆保护套管及蛇皮管完好无损W点W3工作负责人点检员签字日期6.4 就地行程确认执行机构分别打至全开和全关状态，作好永久性标记，并经由机务人员进行确认后W点W4工作负责人点检员签字日期6.5 开关时间测试口测量执行机构从全开到全关的时间。口测量执行机构从全关到全开的时间。W5工作负责人

6、点检员签字日期6.2现场清理口收拾工具、更换下的备件和材料。 口现场清扫干净，设备见本色。W6工作负责人点检员签字日期6.3工作票终结口撤出全部检修人员，清点人员和工具 口办理工作票终结手续W7工作负责人点检员签字日期7检修记录设备名称项 目检查内容检查情况电缆回路检查情况1、用500V绝缘表测量电缆绝缘，数值稳定 10S后读数；信号电缆之间以及接地绝缘电 阻）20 M,电源电缆之间以及接地绝缘电阻） 50 M,将测得的最小数值分别填入表格内电磁阀外观完好无损、表面清洁、无灰尘铭牌与标志牌完好、正确、字迹清楚安装基础稳固，接触面无泄漏气动执行机构电磁阀手自动切换手柄应在“ 0”位，且切换自如检

7、查电磁阀线圈阻值200欧姆左右用500V摇表摇绝缘，电阻大于 20MQ检查接线牢固、无松动电缆护套管无破损行程开关到位灵敏行程开关检查压下后输出阻值不超过 10欧姆行程开关固定牢固，无松动电缆保护套管及蛇皮管完好无损就地行程确认执行机构分别打至全开和全关状态，作好永久性标记，并经由机务人员进行确认后开关时间测试测量执行机构从全开到全关的时间测量执行机构从全关到全开的时间其它问题说明：机务人员确认执行机构开关定位正确。签名：工作负责人：运行人员：班长：高管：异常项/不符合项报告单异常/不符合项事实陈述及处理建议：检修负责人（签字）：检修单位负责人（签字）：日期： 年 月日日期：年 月 日纠正、预

8、防措施（可添加附件）：返工 口返修口让步接受口报废设备部点检员（签字）：日期：年 月日监理工程师（签字）：日期：年 月日纠正、预防措施意见：同意 匚1 小同意专业高级主管（签字）： 日期：年 月日纠正、预防措施审核/批准意见：同意 小同意设备部部长/副部长（签字）： 日期：年 月 日公司领导批准意见（重大、特殊项适用）同意 小同意公司领导（签字）：日期：年 月 日纠正、预防措施完成情况：检修负责人（签字）：日期：年 月 日纠正和预防措施验证意见：监理（签字）：日期：年 月 日纠正和预防措施验证意见：设备部点检（签字）：日期：年 月 日9完工报告单（H8）项目名称检验级别 C级工作负责人检修单位

9、一、 计划检修时间年月日时至年月日时实际检修时间年月日时至年月日时二、检修中进行的主要工作三、检修中发现并消除的主要缺陷四、尚未消除的缺陷及未消缺的原因五、技术记录情况六、设备变更或改进情况，异动报告和图纸修改情况七、质量监督点执行情况本项目设置H点个，W点_个；检验合格的 H点个，W点 个；八、设备和人身安全情况九、主要备品配件、材料消耗记录名称规格型号实 耗 量备注十、检查与检验意见检 修工作负责人合格不合格签名：日期：检修单位合格不合格签名：日期：监理监理负责人口合格不合格签名：日期：监理主管口合格不合格签名：日期：业主点检员口合格不合格签名：日期：专业主管口合格不合格签名：日期：10质量签证单序号工作内容工作负责人自检检修单位验证监理验证业主验证验证 点签字日期验证 点签字日期验证点签字日期验证 点签字日期1电缆回路检查情况W1W12电磁阀检查W2W23行程开关检查W3W34就地行程确认W4W45开关时
