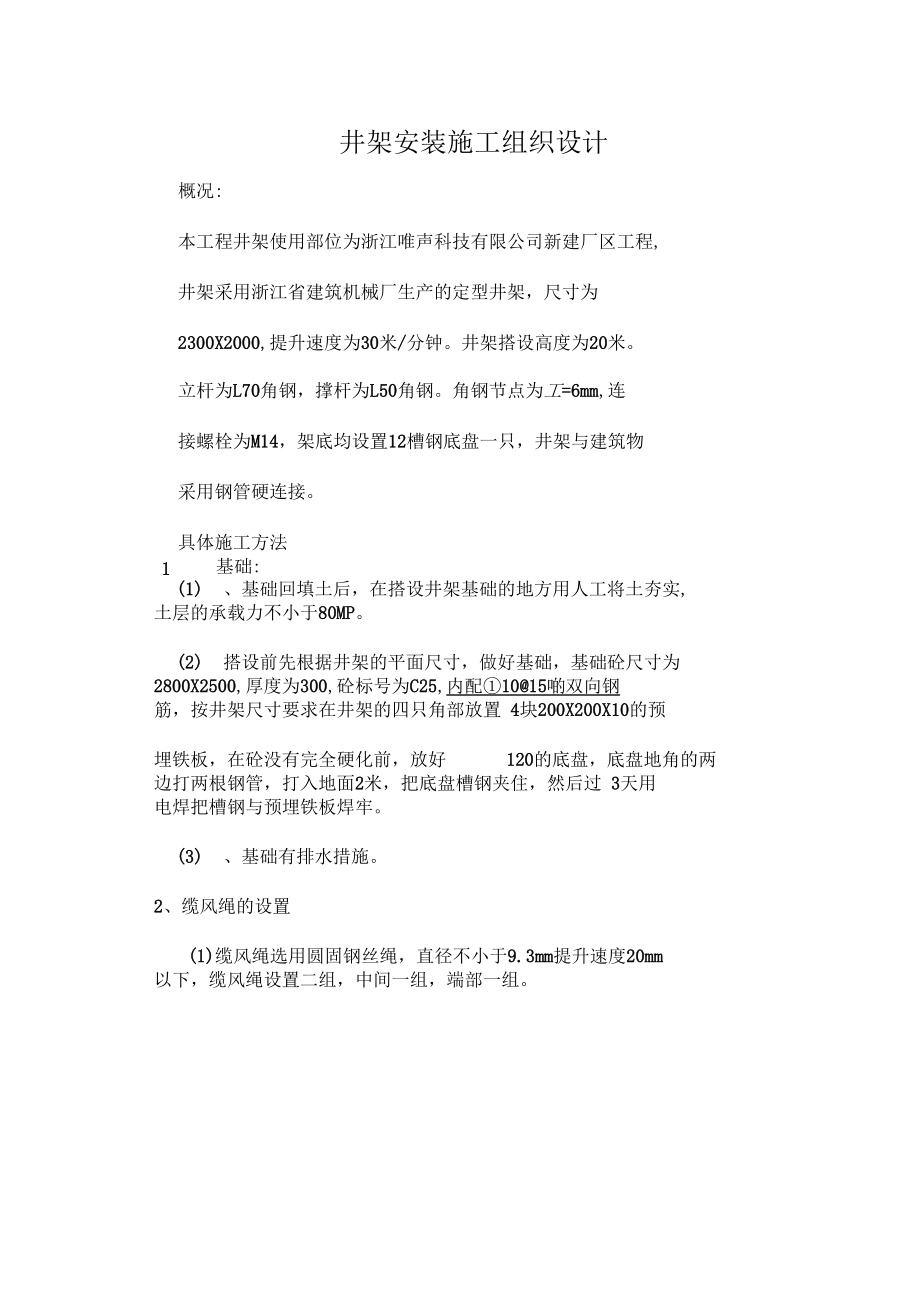

井架安装施工组织设计

1、井架安装施工组织设计概况:本工程井架使用部位为浙江唯声科技有限公司新建厂区工程,井架采用浙江省建筑机械厂生产的定型井架，尺寸为2300X2000,提升速度为30米/分钟。井架搭设高度为20米。立杆为L70角钢，撑杆为L50角钢。角钢节点为工=6mm,连接螺栓为M14，架底均设置12槽钢底盘一只，井架与建筑物采用钢管硬连接。具体施工方法1、基础:(1) 、基础回填土后，在搭设井架基础的地方用人工将土夯实, 土层的承载力不小于80MP。(2) 搭设前先根据井架的平面尺寸，做好基础，基础砼尺寸为 2800X2500,厚度为300,砼标号为C25,内配1015啲双向钢 筋，按井架尺寸要求在井架的四只角

2、部放置 4块200X200X10的预埋铁板，在砼没有完全硬化前，放好120的底盘，底盘地角的两 边打两根钢管，打入地面2米，把底盘槽钢夹住，然后过 3天用 电焊把槽钢与预埋铁板焊牢。(3) 、基础有排水措施。2、缆风绳的设置(1)缆风绳选用圆固钢丝绳，直径不小于9.3mm提升速度20mm 以下，缆风绳设置二组，中间一组，端部一组。2）、缆风在井架四角有横向缀件的同一水平面上对称设置，使其在结构上引起的水平力，处于平衡状态。缆风绳与架体的连接处应采取措施，防止架体钢材对缆风的剪力破坏。3）、缆风绳与地面的夹角不大于 60 度，其下端与地锚连接。4）、缆风绳与地锚之采用与钢丝绳拉力相适应的话篮栓拉

3、紧。5）、在安装、拆除以及使用井架的过程中设置的缆风绳，其材料使用钢丝绳无其他材料代替。3、地锚的设置1）、缆风绳的地锚由于土质较好，故采用桩式地锚。（2）、采用脚手架钢管（48）打入地小秒 深度为1.7M。地锚的位置符合施工现场缆风绳的设置要求。4、井架安装、拆除1）、对安装及拆除井架的职工进行安全技术教育，确定指挥人员。排除作业隐患。井架安装高度小于等于 20M。安装前应检查以下内容：A、井架结构的成套性和完好性。B、提升机构是否完整良好。C、电气设备是否齐全可靠。D、地锚的位置是否正确和埋设牢固E、基础位置和做法是否符合要求。5、安装精度1)、井架的垂直偏差最大不超过井架高度 1.5%。

4、2)、井架截面内，两对线长度不得超过最大边长的名义尺寸3%。导轨接点截面错位不大于 1.5MM。(4) 、吊栏与导轨的安装间隙，应控制在 5lOmm内。6 、井架安装1)、安装时，操作人员必须持证上岗，戴好安全帽及系好安全带，从下到上搭设，并控制好垂直度，及时支好扶撑，扶撑每隔 层设置一道，利用钢管与墙体相拉结。2)、架体的各节点螺丝必须坚固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装或以铅丝代替。装设摇臂把杆时，应符合以下要求；A、把杆不得装在井架的自由端处B、把杆底座要高出工作面，其顶部不得高出井架C、把杆安装保险钢丝绳，起重吊钩应装设限位装置。D、把杆与水平交角应在 457O 度之间

5、，转向时不得碰到缆风绳。E随工作面升高把杆需要重新安装时，其下方的其他工作应暂时停止。(7)、吊栏底板用50厚木板铺设，固定牢固。三、安全设备装置1 、井架顶部设高度限位开关，防止殿栏失灵、过头。、吊栏本身设断绳安全保护装置度 1.8、吊栏进口设半自动升降门，出口设安全防护门，防护么的高米，门离地面高度不大于 50 毫米。并做到随手关门。、底层三面封闭用防护网片，防护网片的高度为 1.8 米。、钢丝绳在的一 面过道防护为砖砌加木盖板。6、每月定期检查卷扬机，滑轮组及螺栓情况要勤保养加油7 、操作人员均机定人并持证上岗，每月有运转记录。8 、电器设备均应符合要求，做到“一机” “一闸”“一箱”“保护”。9、井架设置楼层通讯联络装置。四、井架使用、井架有专职人员定岗操作
