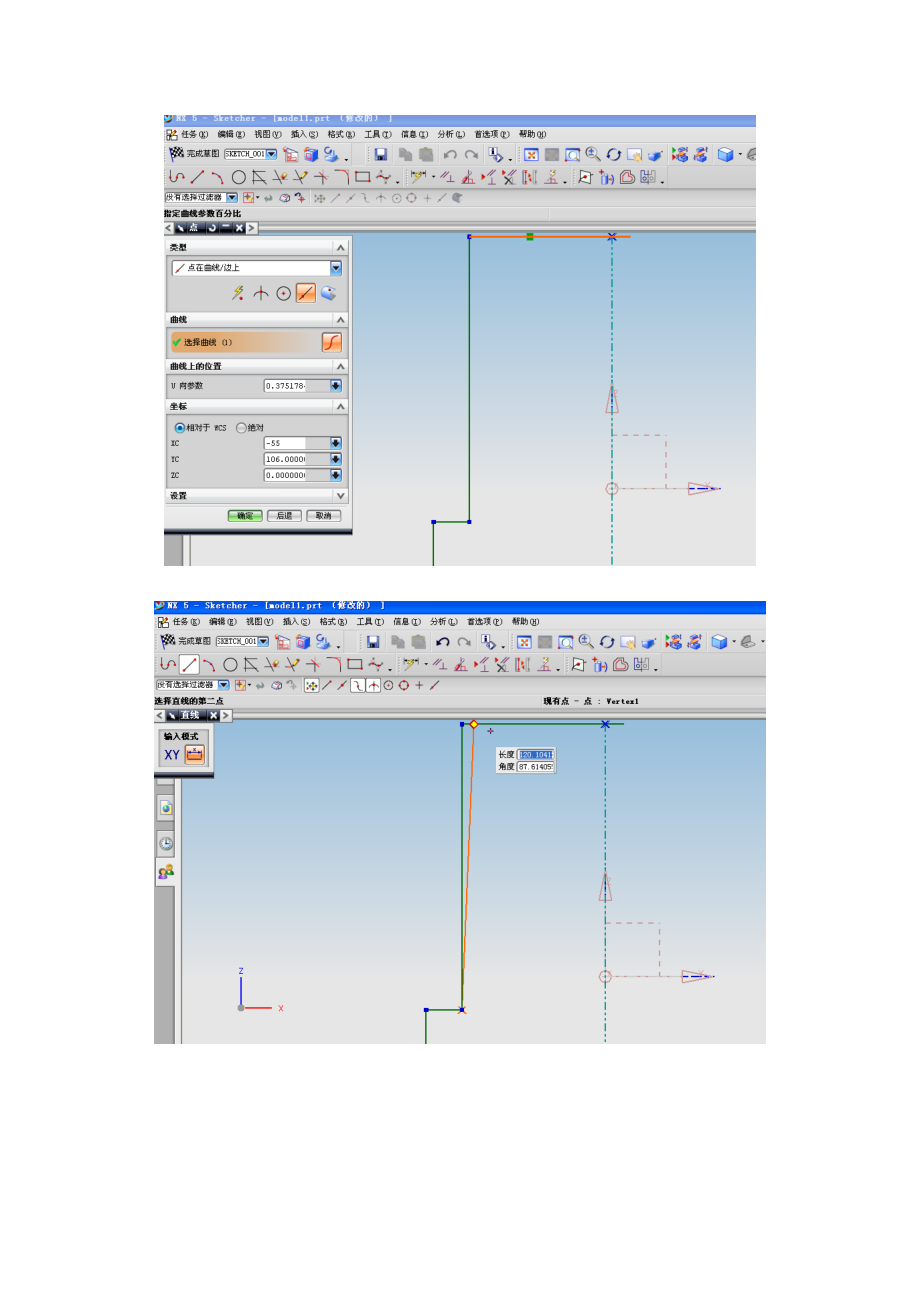

1、千 斤 顶 装 配 说 明 书课程： UGCAD基础 学院： 机械工程学院 专业： 机械制造及自动化 班级： 机自092 指导老师： 李书平 2012年5月20日 千斤顶由底座、螺套、绞杠、螺旋杆、顶垫和两枚规格不同的螺钉装配而成。装配的过程从底座开始，螺套嵌压底座中，一边用螺钉固定以防止螺套和底座之间的相对运动。螺旋杆的球面形顶部套上一个顶垫，用螺钉连接，以防止顶垫脱落或随螺旋杆一起旋转。千斤顶零件图如下：一、 底座先打开UG，并建立草图：开画底座的轮廓：约束建立好中心线后开始作图：输入相应数据：插入点： 最后得出所需的轮廓：在截取多余的线段：然后就可以完成草图，并且进行回转：输入数据就可以

2、得出所需零件：然后所需的边进行倒角：倒角完之后，就进行打孔：然后进行定位：然后输入相应的数据，就可以得出效果图：对孔进行打螺纹：最后得出完整的底座：二、画螺套画圆柱画凸台及其定位倒凸台斜角打孔及其定位画螺纹及其定位打孔、定位、画螺纹三、画螺钉M10*12画圆柱并倒斜角画槽画外螺纹四、画绞杠画圆柱并倒斜角五、画螺纹杆画连续凸台并倒斜角 然后继续采用凸台命令，并且对中得出最后图形：然后创建草图进行下一步：做几条投影线：得到：进一步完成草图：约束圆：同样完成以下步骤：对多余的线进行剪切： 旋转：然后继续建立凸台完成图形：建基准平面打孔并定位画外螺纹六、画螺钉M8*12画圆柱并倒斜角、割键槽步骤M10螺钉是一样的画螺钉M8外螺纹七、画顶垫创建草图，通过画直线并约束来画顶垫的外形通过回转功能画顶垫的实体图创建基准平面、打孔、定位、画螺纹对以上的零件进行装配： 然后继续加载其他部件并约束：最后是进行零
