静态路由配置环形网络实验_第1页
静态路由配置环形网络实验_第2页
静态路由配置环形网络实验_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、.路由0Router>enRouter#confConfiguring from terminal, memory, or network terminal? Enter configuration commands, one per line. End with CNTL/Z.Router(config)#inter f0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state

2、 to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#inter s3/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial3/0, changed state to upRouter(config-if)#ip add 172.16.1.2 255.255.255.252Router(config-if)#inter s2/0Router(config-if)#no

3、shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#clock rate 64000Router(config-if)#ip add 172.16.3.2 255.255.255.252Router(config-if)#%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to u

4、pRouter(config-if)#exitRouter(config)#ip route 192.168.2.0 255.255.255.0 s3/0Router(config)#ip route 172.16.2.0 255.255.255.252 s3/0Router(config)#ip route 192.168.3.0 255.255.255.0 s2/0Router(config)#ip route 172.16.2.0 255.255.255.252 s2/0Router(config)#路由1Router>enRouter#confConfiguring from t

5、erminal, memory, or network terminal? Enter configuration commands, one per line. End with CNTL/Z.Router(config)#inter f0/0Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on I

6、nterface FastEthernet0/0, changed state to upRouter(config-if)#inter s2/0Router(config-if)#ip add 172.16.1.1 255.255.255.252Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#clock rate 64000Router(config-if)#inter s3/0Router(config-if)#ip add 172.1

7、6.2.1 255.255.255.252Router(config-if)#clock rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial3/0, changed state to downRouter(config-if)#%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to upRouter(c

8、onfig-if)#%LINK-5-CHANGED: Interface Serial3/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to upRouter(config-if)#exitRouter(config)#ip route 192.168.1.0 255.255.255.0 s2/0Router(config)#ip route 172.16.3.0 255.255.255.252 s2/0Router(config)#ip route

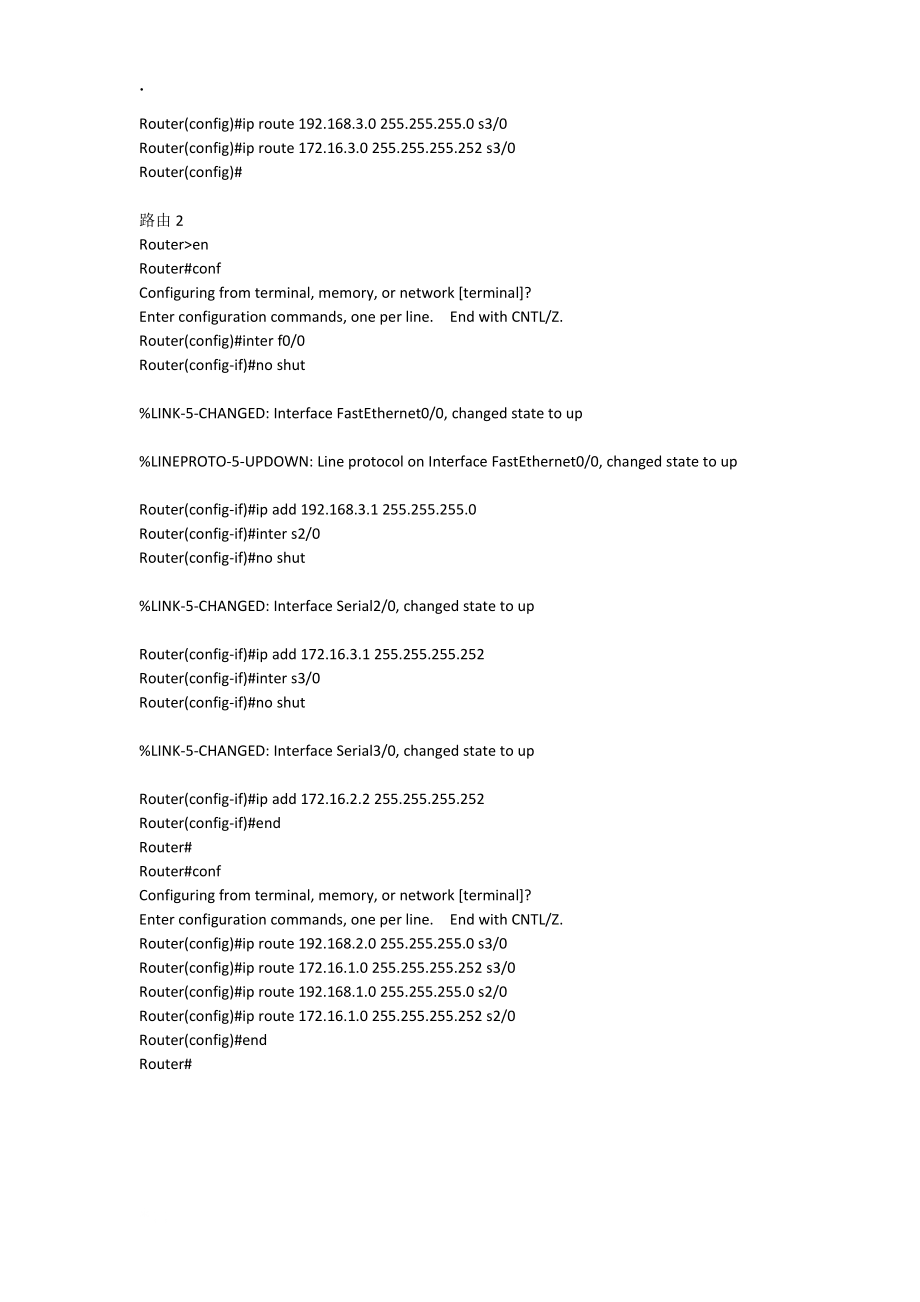

9、192.168.3.0 255.255.255.0 s3/0Router(config)#ip route 172.16.3.0 255.255.255.252 s3/0Router(config)#路由2Router>enRouter#confConfiguring from terminal, memory, or network terminal? Enter configuration commands, one per line. End with CNTL/Z.Router(config)#inter f0/0Router(config-if)#no shut%LINK-5-

10、CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#inter s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to upR

11、outer(config-if)#ip add 172.16.3.1 255.255.255.252Router(config-if)#inter s3/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial3/0, changed state to upRouter(config-if)#ip add 172.16.2.2 255.255.255.252Router(config-if)#endRouter#Router#confConfiguring from terminal, memory, or network terminal? Enter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 192.168.2.0 255.255.255.0 s3/0Router(conf
