全电脑横编织机操作手册(中文)

1、针织吧 中国针（毛）织行业第一社区前 言亲爱的顾客：首先,感谢您选择慈星系列产品,为了方便您有效的使用全电脑针织横编机,特编写此手册,以供参考.此手册之编写工作由公司技术部、制版室及电器工程部负责撰写,因此若有任何疏漏或不解之处,敬请不吝赐教!此手册分为安装、保养、操作、应用及简易故障排除篇。本手册编写内容可能与产品升级改良有相异之处，以后若有任何补充或更改之处，将不另行通知。谢谢您！ 您购置机台的基本数据如下：型号：针数：每英寸 针幅宽： 英寸机器序号：日期：电源： ， V目 录一、 前言。二、 目录。三、 机器外观介绍1、 机器外观全貌图2、 机器尺寸规格四、 注意事项1、 搬运、移动与安

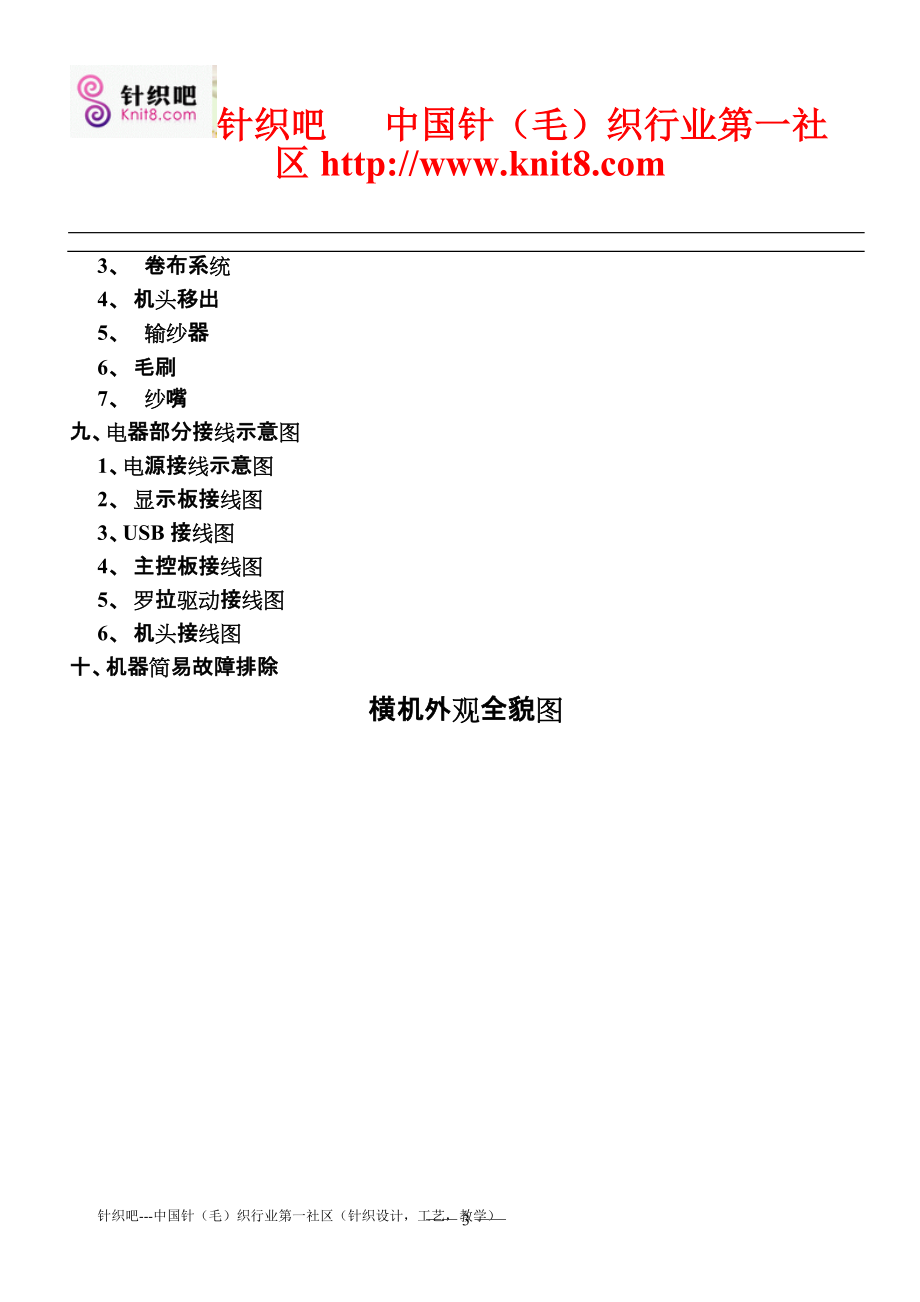

2、装 2、 电力品质3、 环境需求 4、 保养、清洁5、 注意事项 6、 确认事项五、机器操作基本流程 六、主画面功能介绍概要 七、机器操作使用说明 1、 磁盘管理 2、内存管理 3、 机器辅助功能 八、主要组件说明1、 天线架 2、 动作三角名称、功能、结构3、 卷布系统 4、 机头移出5、 输纱器 6、 毛刷7、 纱嘴 九、电器部分接线示意图1、电源接线示意图 2、 显示板接线图 3、USB接线图 4、 主控板接线图 5、 罗拉驱动接线图 6、 机头接线图 十、机器简易故障排除 横机外观全貌图 A 天线及置纱组 B 针床及护盖组C 机械头组 D 传动组E 电器箱组 F 机架及卷布组N 针床组

3、 R 摇床组S 信克组 T 换色及导纱组 机器规格尺寸 GE2-45S/GE-52S最大编织幅宽之设定（参考值）针 距英 寸最 大 编 织 幅 宽5G45英寸225N（针）52英寸260N（针）7G45英寸315N（针）52英寸364N（针）9G45英寸405N（针）52英寸468N（针）12G45英寸540N（针）52英寸576N（针）14G45英寸630N（针）52英寸728N（针）16G45英寸720N（针）52英寸832N（针） 1-1 搬运、移动与安装 注意事项 .由于机器的精密度较高，必须放置于混凝土的地面，周围环境必须禁止任何震动与冲击。 .机器搬运上下卡车时要小心轻放，不可空放

4、发生声响(否则可能会影响机械精准度及走位或电路板插头松弛)。 .包装箱拆卸时，由上往下将螺丝打开后再拆底板。注意！严防机台倾斜造成翻覆。 .机器四周必须留有一定的操作空间；注意墙壁及杂物和地面是否因凹凸而造成与机器碰撞，如有必须给予清除。 .纱架升起时用螺丝固定(地面离天线台180cm左右)，机器水平开关可调整（水平固定铁块），再将覆盖之防火纸、保力龙、保鲜膜干燥剂等去除。 .请保持机器排气口及四周清洁，请勿在机器旁抽烟或摆放易燃易暴品，以免引起火灾或触电等危险事故发生。 .机器放好后请调整平衡螺丝（在机器脚下方）校正机器水平，否则可能会导致机器精准度降低。注意：水平未调好之前，严禁开机1-2

5、 电力品质电压过高或不足，都会影响到机器的正常工作，请选择使用合适的电源。. 输入电压为220V AC,单相2线普通电源. 使用马达伺服式交流电压调整器（AVR）3KVA/台. 未使用AVR时，220V4可接受使用. 所需功率：2.5KW10/台. 频率：5060HZ. 使用线径不可小于3.5MM2（50M内）.关于接地. 本机使用第三种接地方式（接地抗阻100）. 接地装置必须专用（允许多台机器共用）. 每台机器的接地线在50M内不得小于3.5MM2.提示：地线是用于防止万一发生触电事故的，为安全起见，建议您安装地线。1-3环境需求为使机器能长久处于良好的运作状态，请依据下列指示环境安置机台

6、。请勿将机器安置于阳光直接照射的地方或靠近热源之地，如火炉、烤箱。请勿将机器安置于温度变化剧烈之地。温度需介于035（控制箱内）机器最佳工作温度1528请勿将机器安置于充满污垢灰尘之地，或是有化学气体、海风吹拂之地。请勿将机器安置于极度潮湿之地。湿度需介于30%80%请勿将机器安置于倾斜或不平之地。请将机器良好接地。1-4保养：每日清洁工作1.将机台织针、沉降片、纱嘴、纱嘴导轨、机头外围、毛刷、纱座、纱架上的棉纱及机器四周清理干净。2.每日将机台针床上污油擦去，用喷枪将针槽棉屑清理干净。3.每日将空压机排水一次，以免机器受潮生锈。4.将纱嘴天杆处棉屑擦拭干净，在织针、针脚、选针、纱嘴导轨及机头

7、二侧导轨处加油。5机器到厂拆箱定位后，防锈黄油应先抺净，再按表进行润滑。 润 滑 点油 剂纱 嘴 滑 行 轨 道#10 机 油机 头 支 撑 轨 道#10 机 油针 床KLUBER（T46系列）专用油机 器 转 动 部 分高 温 黄 油 1-5保养-操作：注意事项1.为使机器电子线路部分正常运行，建议在不使用机器的情况下，需保证7天内至少启动电源一天。2.若连续15天未使用机器时，需保证15天内至少运转机器1-2小时，以保证机器机械部分正常工作，同时需加防锈油。3.非本厂专业技术人员，请勿调动各原点感应装置，否则机器无法正常工作。4.严禁在机器运转、电源未切断的情况下进行任何维修工作。5.机器

8、设有UPS装置，它具有反接线侦测功能，若机器电源接错时，系统会显“后备电源异常，自动关机关闭”的字样，此时必须重新配接电源。6.机头部分是机械的核心部位，若机器在人为或意外的情况下发生撞针时，请勿随意维修或在未查明故障原因的情况下再次开机，否则将可能会更严重损坏机器。7.瞬间停电后再来电，此时摇床马达可能会因突然停止而没有摇到指定位置，此时请检查总针位是否偏位，否则会使机器发生故障。8.机器发生报警时请排除原因，确保安全后，将报警复位后再运行，否则有可能造成人为故障。9.当因断纱或结纱需重新接纱时，此时请按下F6键或其它菜单键后再进行接纱，否则可能会因无意中触到操作杆运行机器而发生意外。10.

9、在擦试机器时要先断开电源，同时需注意机针不能随意置放,否则可能会导致机器出现故障。11.使用机器前请认真阅读本实用操作手册，请不要让非专业技术人员随意拆修设备，有必要拆修机器时请与您所购买产品的经销商或售后服务店联系，严禁私自进行拆修工作。提示：新购置机器磨合期内请适当控制其速度，正常使用后应根据衣片复杂程度而调整机器运行速度，以免机器发生意外。1-6 确认事项产品（慈星系列）抵达后，请卸下外包装箱，确认以下内容：确认事项确认方法检查收到的慈星系列产品是不是所订购的产品？请参照机器后方铭牌的产品规格型号栏进行确认。产品是否有破损的地方？请查看机器外观，确认有无破损之处。机器是否正常工作？接通电

10、源后试运行一次。螺丝是否松动或丢失？请目视检查。工具箱内工具及配发零件是否齐全？根据配发的“产品装箱清单”一一对照各零件是否齐全。机器操作基本流程检查机头运行范围内有无异物、机针是否完好、针是否安装到位 接通电源 读入档案文件 选择花样 设定花板起始针 设定各段度目值 设定各段主罗拉值 设定各段副罗拉值 设定各段主马达速度值 设定程序中使用纱嘴停放位置（使用纱嘴依花型将之左右归位） 启动开关（操作杆） 机器归零 开始作业 注：此动作也可在编织时根据实际情况进行调整机 器 介 面计算机横编织机操作手册（功能简介）一、 控制面板功能健分布图E s c PU PD1+/-3A2BF6F5F4F3F2

11、F1 PU PDC0654DC PD PU。987FEF1 ：机头归零（重织）F2 ：行锁定（循环间纱）F3 ：切换速度（机头速度）F4 ：单片停车F5 ：故障屏蔽F6 ：纱嘴释放 ：磁盘管理（输入存储器） ：内存管理（内部存储器） ：机器辅助功能（机器内设参数键）A ：引塔夏纱嘴修正B：引塔夏纱嘴停放点C ：调整日期、时间（密码：59243）D ：暂未用E ：暂未用F ：暂未用1 ：度目设定2 ：主罗拉速度设定 3 ：辅助罗拉拉力设定4 ：左送纱设定 5 ：主马达速度设定（机头速度）6 ：纱嘴停放点设定7 ：跳行编织设定8 ：纱嘴初始位置查看9 ：右送纱设定 0 ：画面切换。：小数点（设定参

12、数用）+/- ：设定件数，参数+、 键E s cE s c项 ：返回键 C ：复制键（可复制花样参数转换） ：确认 ：上翻键：下翻键 ：左翻键 ：右翻键 ：方向转换 PD ：查阅花板及引塔夏纱嘴位置修正纱嘴循回键 PU ：查阅花板及引塔夏纱嘴位置修正纱嘴循回键 PD ：暂未用 PU ：暂未用 PD ：暂未用 PU：暂未用其 它：（请记录各功能健下面的各项展开项目的功能） F1归零键 按此键一定时间（2-3秒）,等到此键对应的功能符号变成凸起状,再转动机器开关,就开始自动归零.F2 固定键 固定两行编织，在起头或落布后使用，当机器归零时按此键即可使用，当衣片编织在一定长度（即主罗拉能夹住衣片时）

13、，这时必须将机器停下再按此键可取消行锁定，再启动机器可继续执行下一程序编织.注：此功能键必须机器归零后才能重新使用.F3快慢键速度转换 此键对应的图标显示为兔子时速度为高速,显示为蜗牛时为低速,在机器动行过程中亦可使用.F4单片停车 机器停下来后才可以使用,使用此键后,机器织完一片后会自动停车.F5故障屏蔽 按下此键后,天线台及两边纱架等处断纱时此功能无法报警,除探针、机头撞针外.F6纱嘴释放 此功能当出现断纱纱嘴需重新穿纱时按下此键可将换色顶杆打上，同时释放纱嘴（乌斯座），将纱嘴移出机头便于穿纱等操作，线纱穿好后将纱嘴（乌斯座）归位后再按此键即可正常工作. 1-1 磁盘管理1. 磁盘操作：先

14、将磁盘插入机器左下方（开关箱）的磁碟机内，再按磁盘管理键，屏幕上将显示以下各功能项： 列磁盘管理按下“1”键再按确认键，屏幕上显示当前磁盘中所有档案文件名 动作文件输入到内存按下“2”键再按确认键，屏幕上显示当前磁盘中所有的动作文件名 花板文件输入到内存按下“3”键再按确认键，屏幕上显示当前磁盘中所有的花样文件名 内存动作输入到磁盘按下“4”键再按确认键，屏幕上显示电脑中所存的所有的动作文件，可选择欲输出的动作文件相应的序号再按确定键，即可将动作文件输入到磁碟机中空的磁盘上 内存花样输入到磁盘此操作同内存动作输入到磁盘的输出方法相同 磁盘文件删除按“6”键可选择磁盘中相对应的文件进行删除 格式

15、化1.4MM磁盘按“7”键可将磁盘格式化，为避免花型错乱等现象发生，建议使用前先将磁盘格式化 字库文件输入到内存 8位厂标照片输入到内存 转换磁盘或U盘按“0”键再按确认键可切换磁盘与U盘的使用如何输入花样到内存？ 按下磁盘管理键 按下翻键至动作文件光栏，再按确定键，显示屏将显示正在读盘请等待 当显示屏出现动作文件输入完成时再按确定键，显示屏将显示正在读盘请等待，稍等片刻后显示屏将提示花板文件输入完成。 花样输入完成。箭头移动光标，回车键退出菜单1-2 内存管理当磁盘中的资料读进以后,按“内存管理”键，打开内存管理画面，将显示以下选项菜单，按上下键或数字键即可选择所需选项1. 选择内存花样 4

16、. 删除花样2. 内存主程序编辑 5. 清除花样3. 内存花样编辑 6. 内存自检1、 选择内存花样，按确认键打开画面，在画面里的文件窗口栏选择读进去的花样，再按确定键就可以执行花样了。选择内存花样花样区档窗口 01xxxMEM 02xxxMEM 03xxxMEM 04xxxMEM 05xxxMEM 06xxxMEM 07xxxMEM 08xxxMEM 09xxxMEM 10xxxMEM文件信息：花样密度：花样高度：程控页数：花样个数：10剩余内存：举例操作：如需执行号文件名时，按 2键或 ，再确定即可，具体操作步骤如下：选择 确定 按ESC返回主画面 转动机器开关至归零状态 归零结束再启动开

17、关 执行花样完成2、 在“内存管理”里面选择“内存主程序编辑”，打开“程序编辑”画面，在程序编辑画面里可以对程序进行修改与检查。按F2键可输需要的行数，再按确定键即可按F3键可看到窗口上第一行的花板文件按F4键可看到窗口上最后一行的花板文件 纱嘴交换 3 5按F5键可置换纱嘴，如： 按3键再按5键再按确定键，此时3号与5号纱嘴已互换按F6键可替换纱嘴，具体操作步骤同F5，不同的是此时5号纱嘴代替了3号纱嘴而继续作业程 序 编 辑花板行色代号A位选针H位选针A位指令H位指令系统纱嘴1-8度目组花板行色代号A位选针H位选针A位指令H位指令花板行色代号A位选针H位选针A位指令H位指令系统纱嘴1-8类

18、型花板行色代号A位选针H位选针A位指令H位指令20回到行循环摇床速度主罗拉辅助罗拉罗拉开合纱嘴停放注：所有内数据可修改，但修改必须咨询专业维修人员3、 在“内存管理”里面选择“内存花样编辑”打开“内存花样编辑”，在花样编辑画面里，可以对花样进行检查及修改。XY 内存花样编辑 按F1键可输入需要行数的数据再按确认键 按F2键可将其它花样复制，按 键可置换横竖坐标， PD、PH可做整个屏幕移动。4、 删除内存花样，按确定键打开在“文件窗口”里选择需删除的档，按确定键，出现“是否真的要删除该档（否）”按上下键选择是或否，可对该档进行是或否删除的操作。处理完毕后系统会自动返回至内存管理画面，此时已完成

19、文件删除，按返回键至主画面。花样区档窗口 01xxxMEM 02xxxMEM 03xxxMEM 04xxxMEM 05xxxMEM 06xxxMEM 07xxxMEM 08xxxMEM 09xxxMEM 10xxxMEM文件信息：花样密度：花样高度：程控页数：花样个数：10剩余内存：5、 清除花样，可以对花样档进行全部清除，按确定键即可。1-3 机器辅助功能按“机器辅助功能”图标将出现以下画面：. 设定机器系统参数. 设定机器工作参数. 机头部分测试. 主机输入输出接口测试. 关闭计算机. Change to English版本（支持U盘）2006.6.06箭头移动光标，回车选择菜单.选择设定

20、机器系统参数机器参数-1机器参数-2机头左侧对准零位针(按F1键可修改此参数)左系统纱嘴右行零位(按F1键可修改此参数)左系统纱嘴左行零位(推动机头按F1键进行操作)右系统纱嘴右行零位(推动机头按F1键进行操作)右系统纱嘴左行零位(推动机头按F1键进行操作)机头左限位 (推动机头按F1键进行操作)机头左限位 (推动机头按F1键进行操作)横机壹英寸针数 (推动机头按确认键进行操作)选针器右行补偿 (推动机头按确认键进行操作)选针器左行补偿 (推动机头按确认键进行操作)纱嘴停放修正值 (0-20)电磁铁高压 (0-10)选针器高压 (0-10)选针器低高压 (0-10)密度马达复位速度 (0-10

21、)密度马达最高复位速度 (0-10)同步带齿距校正(调整同步带齿距按F1键)横机总针数 (100-800)生克有效(是表示生克功能无效,否表示有效)调整单面度目零位修正(按确定键打开,可进行参数的设定)机器参数-3四平度目零位修正(按确定键打开,在里面可以调整和修改参数,按上下键移动)摇床位置修正 (按确定键打开,在里面可以调整和修改参数,按上下键移动)翻针摇床位置修正(按确定键打开,在里面可以调整和修改参数,按上下键移动)系统参数写入到电子盘从电子盘读入系统参数系统参数写入到磁盘(插入磁盘,按确定键读入参数,出现“系统参数输出到磁盘，请输入两位数的代码，按确定键即可)从磁盘读入系统参数(插入

22、磁盘,按确定键读入参数,出现“系统参数输出到磁盘，请输入两位数的代码，按确定键即可)工作参数写入到磁盘(插入磁盘,按确定键读入参数,出现“系统参数输出到磁盘，请输入两位数的代码，按确定键即可)从磁盘读入工作参数(插入磁盘,按确定键读入参数,出现“系统参数输出到磁盘，请输入两位数的代码，按确定键即可)初始化系统参数 设定机器系统参数机器参数-1机器参数-2机器参数-3机器参数-4针零位 180左系统纱嘴右行零位130左系统纱嘴左行零位128右系统纱嘴右行零位48右系统纱嘴左行零位40机头左限位47机头左限位719横机壹英寸针数12选针器右行补偿0.0选针器左行补偿0.0纱嘴停放修正值14电磁铁高

23、压5选针器高压2选针器低高压6密度马达复位速度4密度马达最高复位速度6同步带齿距校正 23776横机总针数 540生克有效否摇床速度设定选针器重选节能打开 是单面度目零位修正四平度目零位修正单系统度目零位修正双系统度目零位修正不工作度目零位修正摇床位置修正翻针摇床位置修正（+）翻针摇床位置修正（-）翻针摇床位置修正系统参数写入到电子盘从电子盘读入系统参数翻针摇床位置修正工作参数写入到电子盘系统参数写入到磁盘从磁盘读入系统参数工作参数写入到磁盘从磁盘读入工作参数初始化系统参数信息 设定机器工作参数机器参数-1机器参数-2机器参数-3花板起始针 40主马达高速 100主马达限制速度 40主马达低速

24、 20主马达复位速度 10主马达最高速度 110自动归零件数 10针床撞击灵敏度 60针床撞击使能 打开主罗拉停车力距 10机头回转距离30后沉降片复位200后沉降片左行翻针位400后沉降片右行翻针位200后沉降片编织左行位200后沉降片编织右行位400前沉降片复位200前沉降片左行翻针位0前沉降片右行翻针位0前沉降片编织左行位0前沉降片编织右行位0屏幕保护程序等待时间0屏幕保护程序有效 否选择花样显示颜色初始化工作参数信息 机头部分测试后床系统后床系统12345678066224411023456785531234567806622441102345678553前床系统前床系统1234567

25、8066224411023456785531234567806622441102345678553主机输入输出接口测试按确认键，打开“机器自检”画面，出现以下画面。观察窗口主电机故障信号断开主电机准备信号闭合摇床电机故障信号断开摇床电机准备信号闭合拉杆启动信号断开拉杆停止信号断开拉杆慢动信号断开紧急停止信号断开机头左限位信号断开机头右限位信号断开摇床限位信号断开摇床零位信号闭合左收线信号断开右收线信号断开天线台断纱信号断开天线台纱结信号断开卷布不良信号断开落布不良信号断开天线台纱结信号断开副拉布限位信号断开针床撞击信号断开摇床马达零位信号断开后备电源故障信号闭合主电源掉电信号闭合转接板80V保

26、险丝闭合键盘键码19机头速度针信号升数值36990针零位信号断开输出窗口红指示灯关闭绿指示灯关闭黄指示灯关闭0步进罗拉0辅助罗拉0左送纱 0右送纱 0.0摇床 翻针位 关闭20机头速度 机头方向停止撞击使能关闭.关闭计算机Change to English版本（支持U盘）2006.6.06四、度目组设定P1 右行使用 后1 后2 前1 前2180180180180#1 180180180180#2 180180180180#3 180180180180#4 180180180180#5 180180180180#6 180180180180#7 180180180180#8 180180180

27、180#9 180180180180#10 180180180180#11 180180180180#12 P2 右行使用 后1 后2 前1 前2180180180180#13 180180180180#14 180180180180#15 180180180180#16 180180180180#17 180180180180#18 180180180180#19 180180180180#20 180180180180#21 180180180180#22 180180180180#23 180180180180#24 P1 左行使用 后1 后2 前1 前2180180180180#1 1

28、80180180180#2 180180180180#3 180180180180#4 180180180180#5 180180180180#6 180180180180#7 180180180180#8 180180180180#9 180180180180#10 180180180180#11 180180180180#12 P2 左行使用 后1 后2 前1 前2180180180180#13 180180180180#14 180180180180#15 180180180180#16 180180180180#17 180180180180#18 180180180180#19 18

29、0180180180#20 180180180180#21 180180180180#22 180180180180#23 180180180180#24 2主罗拉组设定3辅助罗拉组设定P140#1 40#2 40#3 40#4 40#5 40#6 40#7 40#8 40#9 40#10 40#11 40#12 P240#13 40#14 40#15 40#16 40#17 40#18 40#19 40#20 40#21 40#22 40#23 40#24 P140#1 40#2 40#3 40#4 40#5 40#6 40#7 40#8 40#9 40#10 40#11 40#12 P24

30、0#13 40#14 40#15 40#16 40#17 40#18 40#19 40#20 40#21 40#22 40#23 40#24 4辅助罗拉开合组设定5主马达速度组P140#1 40#2 40#3 40#4 40#5 40#6 40#7 40#8 40#9 40#10 40#11 40#12 P240#13 40#14 40#15 40#16 40#17 40#18 40#19 40#20 40#21 40#22 40#23 40#24 P140#1 40#2 40#3 40#4 40#5 40#6 40#7 40#8 40#9 40#10 40#11 40#12 P240#13

31、40#14 40#15 40#16 40#17 40#18 40#19 40#20 40#21 40#22 40#23 40#24 6纱嘴停放位置P16#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P26#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P36#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P46#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P56#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P66#1 8#2 10#3 12#4 14#5 16#6 18#7 20#8 P76#1 8#2 10#3
