LCD12864液晶屏测试程序

1、精选文档/LCD12864液晶屏测试程序(已通过)/ /液晶屏型号：HJ12864M-1/ #include <reg52.h> #define uchar unsigned char #define uint unsigned int /8bit数据接入IO口 #define Part P0 /P0接8位数据线 /把握数据端 sbit LCD_RS=P25; /定义12864液晶RS端,寄存器选择信号 H:数据寄存器 L:指令寄存器 sbit LCD_RW=P26; /定义12864液晶RW端,读/写信号 H:读 L:写 sbit LCD_EN=P27; /定义12864液晶LC

2、DEN端, 片选信号 下降沿触发,锁存数据 sbit LCD_PSB=P32; /定义12864液晶PSB端, H:并行 L:串行 sbit LCD_RST=P34; /定义12864液晶RST端, H:不复位 L:复位 uchar code dis1="床前明月光" uchar code dis2="疑是地上霜" uchar code dis3="举头望明月" uchar code dis4="低头思家乡" /毫秒延时函数 void delay(uint xms) uint i,j; for(j=0;i<x

3、ms;j+) for(i=0;i<110;i+); /LCD忙检测函数 bit lcd_busy() bit result; LCD_RS=0; LCD_RW=1; LCD_EN= 1; result=(bit)(Part & 0x80); LCD_EN=0; return result; /液晶写命令函数 void lcd_write_cmd(uchar com) while(lcd_busy(); LCD_RS=0; /选择指令寄存器 LCD_RW=0; /写 LCD_EN=0; Part=com; /指令值赋给P0口 delay(5); LCD_EN=1; delay(5)

4、; LCD_EN=0; /液晶写一个字符数据函数 void lcd_write_dat(uchar date) while(lcd_busy(); LCD_RS=1; /选择数据寄存器 LCD_RW=0; /写 LCD_EN=0; P0=date; /数据值赋给P0口 delay(5); LCD_EN=1; delay(5); LCD_EN=0; /液晶写一个字符串函数 void lcd_write_string(uchar *str) while(*str!='0') /未结束 lcd_write_dat(*str+); delay(5); /液晶显示位置函数 void lc

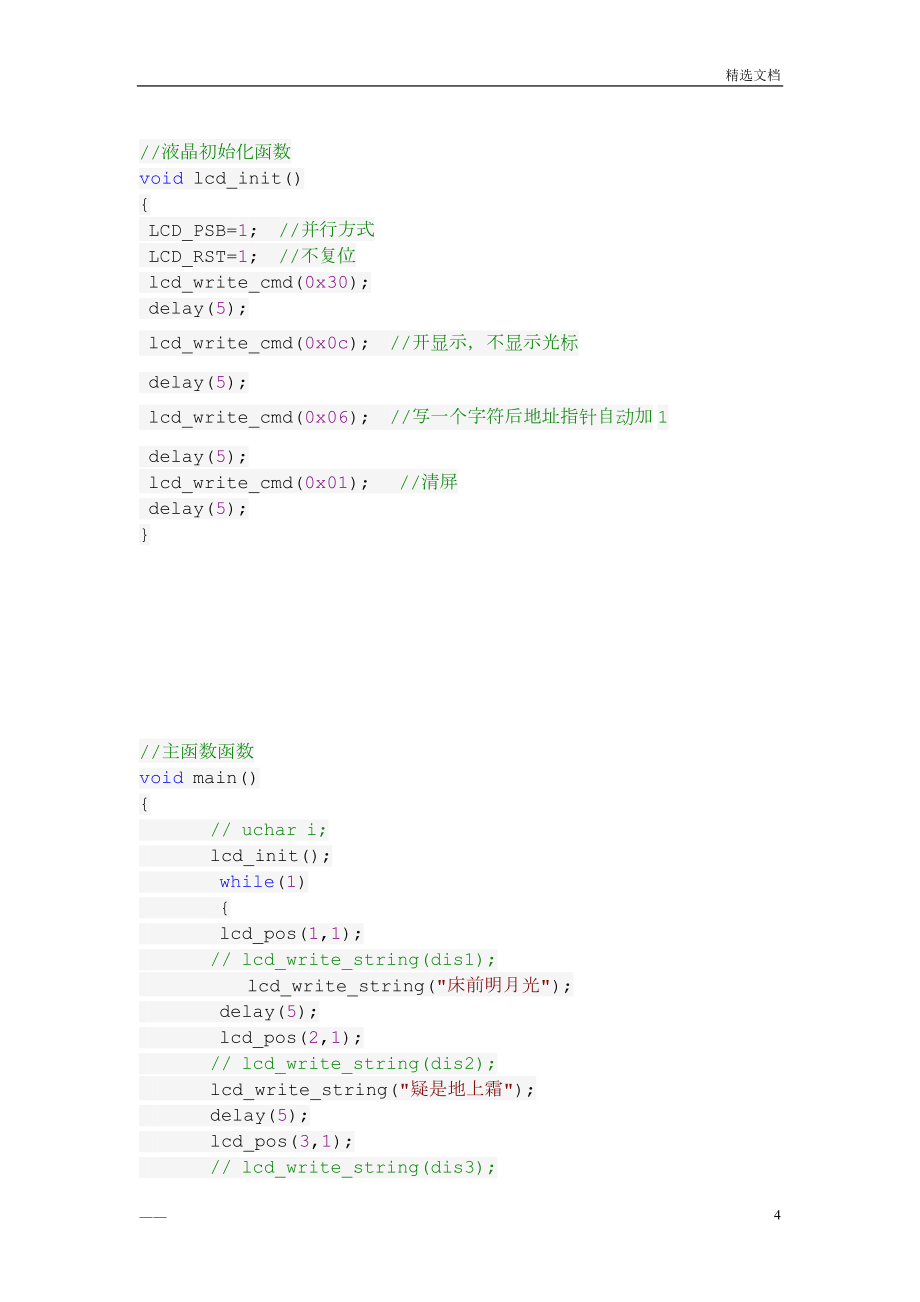

5、d_pos(uchar x,uchar y) /从第X行的第Y位置开头显示 uchar pos; if(x=1) /第一行 x=0x80; else if(x=2) /其次行 x=0x90; else if(x=3) /第三行 x=0x88; else if(x=4) /第四行 x=0x98; pos=x+y-1; /首地址为0X80 lcd_write_cmd(pos); /液晶初始化函数 void lcd_init() LCD_PSB=1; /并行方式 LCD_RST=1; /不复位 lcd_write_cmd(0x30); delay(5); lcd_write_cmd(0x0c); /

6、开显示，不显示光标 delay(5); lcd_write_cmd(0x06); /写一个字符后地址指针自动加1 delay(5); lcd_write_cmd(0x01); /清屏 delay(5); /主函数函数 void main() / uchar i; lcd_init(); while(1) lcd_pos(1,1); / lcd_write_string(dis1); lcd_write_string("床前明月光"); delay(5); lcd_pos(2,1); / lcd_write_string(dis2); lcd_write_string("疑是地上霜"); delay(5); lcd_pos(3,1); / lcd_write_string(dis3); lcd_write_string("举头望明月");
