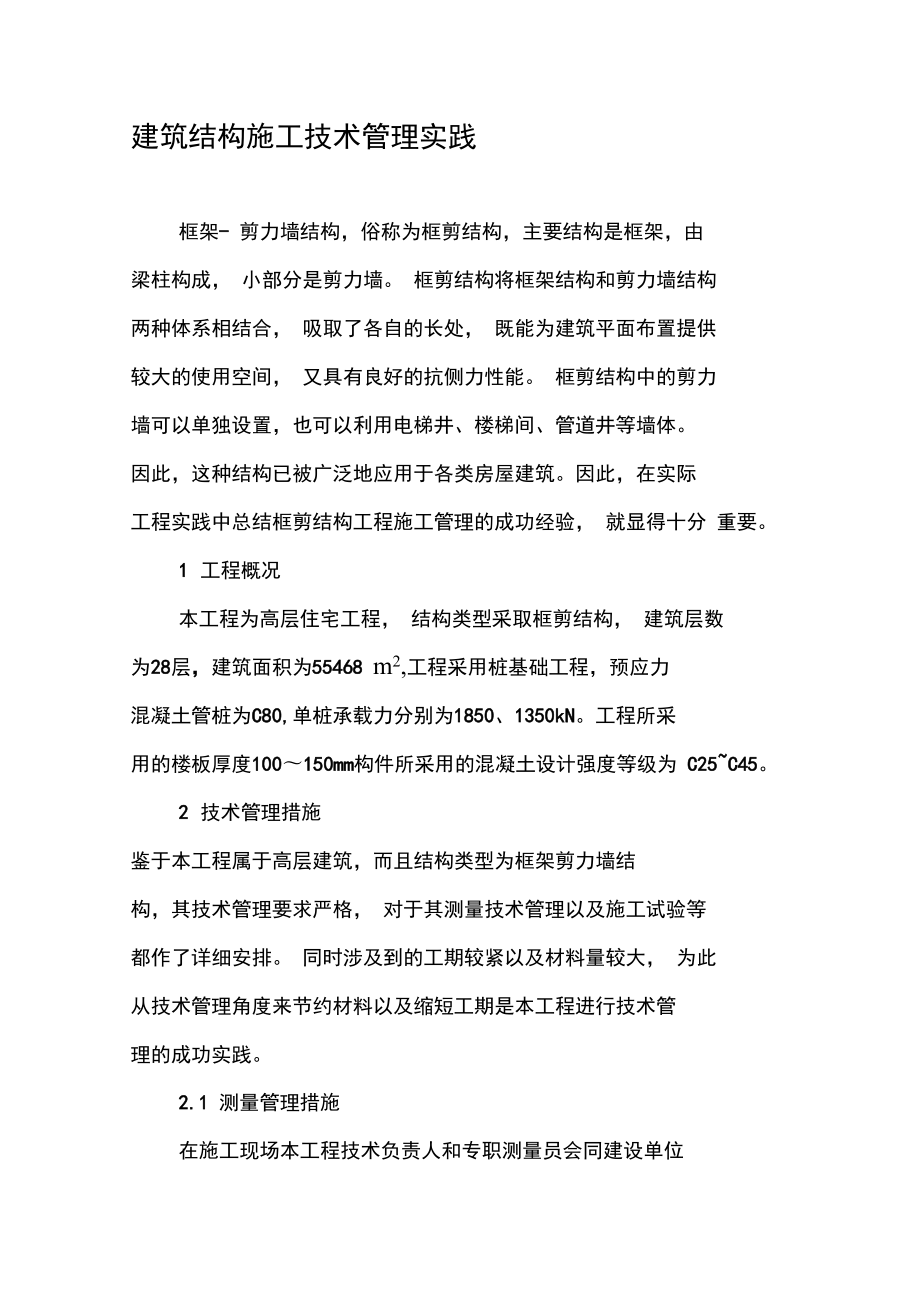

建筑结构施工技术管理实践

1、建筑结构施工技术管理实践框架- 剪力墙结构，俗称为框剪结构，主要结构是框架，由 梁柱构成， 小部分是剪力墙。 框剪结构将框架结构和剪力墙结构 两种体系相结合， 吸取了各自的长处， 既能为建筑平面布置提供 较大的使用空间， 又具有良好的抗侧力性能。 框剪结构中的剪力 墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。 因此，这种结构已被广泛地应用于各类房屋建筑。因此，在实际 工程实践中总结框剪结构工程施工管理的成功经验， 就显得十分 重要。1 工程概况本工程为高层住宅工程， 结构类型采取框剪结构， 建筑层数 为28层，建筑面积为55468 m2,工程采用桩基础工程，预应力 混凝土管桩为C8

2、0,单桩承载力分别为1850、1350kN。工程所采 用的楼板厚度100150mm构件所采用的混凝土设计强度等级为 C25C45。2 技术管理措施 鉴于本工程属于高层建筑，而且结构类型为框架剪力墙结 构，其技术管理要求严格， 对于其测量技术管理以及施工试验等 都作了详细安排。 同时涉及到的工期较紧以及材料量较大， 为此 从技术管理角度来节约材料以及缩短工期是本工程进行技术管 理的成功实践。2.1 测量管理措施在施工现场本工程技术负责人和专职测量员会同建设单位 现场做好轴线测点交接手续。测量人员及时妥善保护好各种标 桩，认真复测并定期巡视标桩的保护情况。本工程的测量放线遵循“先整体、 后局部”的

3、原则， 楼层测 量放线先放控制轴线， 经检查准确无误后， 再放轴线， 墙柱边线， 模板控制线；高程测量先从 +0.5M 线处利用经检定的钢卷尺沿铅 直线往上量距， 利用水准仪复核无误后再将此标高放样。 当测量 完成后，坚持测量复核、步步有校核的原则，楼层测量、高层测 量及所有测量内业计算资料必须两人复核， 同时流水施工时必须 复核段与段之间的轴线及高程符合。 平面控制除校核轴线间距外 还应检查对角线及 90°直角。测量误差遵循“平均分配”的原 则，楼层测量放线， 标高抄测在确保其误差在规定范围内后进行 平均分配，避免误差积累。2.2 施工资料管理措施同时鉴于本工程的工程量较大， 必然

4、导致工程资料较多， 为 此采取切实可行的施工资料管理措施：（1）设专职资料员负责收发图纸、技术文件等，并建立相 应台帐。工程所有技术、质量、测量、材料检验，专业管理人员 必须相互配合， 按要求进行资料的收集整理。 在收集整理过程中， 要及时发现资料中的问题，按专业系统、时间、内容做好及时检 查，发现问题及时解决。2）收集的资料要妥善保存，防止丢失和损坏，并随时整理，建立目录组卷，做到和施工进度同步到位。3 施工质量管理措施3.1 质量管理控制措施 本工程成立质量管理体系，由项目经理、技术负责人，总工 长、工长、质检员、技术员、施工班组组长组成，质量管理体系 对工程分部 （ 子分部 ） 、分项工

5、程有否决权。 施工中坚持加强人的 控制，发挥“人的因素第一”的主导作用， 把人的控制作为全过 程控制的重点。在编制施工计划时，全面考虑各种因素，对工程 质量的影响和人与任务的平衡。加强施工生产和进度安排的控 制，会同技术人员合理安排施工进度， 在进度和质量发生矛盾时， 进度服从于质量；合理安排劳动力。加强施工原材料、成品、半 成品采购进场， 材料人员按规定质量进行验证， 严把质量、 数量、 品种、规格验收关，必要时请有关技术质检人员参加。坚持样板 引路制度。各道工序或各个分项、检验批在施工前必须做样板， 有关人员进行监控指导。 样板完成后要由项目专业质检员和有关 技术人员共同进行验收，满足要求

6、后才能全面施工。3.2 质量技术控制措施3.2.1 钢筋工程。本工程所采用的原材料必须通过试验关， 确保钢筋性能符合设计要求，不合格者一律清退。钢筋品种、规 格、型号和搭接长度、锚固长度、接头位置符合规范和设计要求。 当砼浇筑前重新对钢筋进行复查， 浇筑期间设专人监督，防止下灰和振捣破坏，并在砼初凝前进行调整就位。3.2.2 模板工程。 本工程施工中考虑模板及早拆功能两大因 素，本工程墙体采用组合多层板，确保其整体刚度和挠度，拆模 后要认真除灰尘和涂刷隔离剂， 增加模板周转次数， 保证砼表面 平整。3.2.3 楼板、楼梯模板与旧砼接触面阴角处统一粘贴海绵 条，确保阴角方正，顺直且砼表面平整，多

7、层板拼缝处贴纸胶带 防止漏浆。3.2.4 砼工程。在本工程浇筑砼前须填写报项目监理部后方 可施工。 为了防止砼粘连， 在合模前设专人对模板的清理进行验 收，符合要求后涂刷隔离剂，并保证均匀不遗漏。浇筑时保证下 灰均匀一致， 并设振捣尺采用分层浇筑， 每层砼浇筑高度不超过 振动棒有效长度的1.25倍，且振捣时插入下层砼中 50伽，以 保证上下层时间间隔在初凝前进行。振动要做到“快插慢拨”， 防止砼发生分层离析现象和振动棒抽出时造成的空洞。3.3 完善施工质量验收记录，做好资料管理 本工程把施工质量验收记录工作作为一项严肃的技术工作 来抓，要有计划、有步骤地做好质量控制资料的建立、收集、整 理工作

8、，明确专人负责，做到与工程进度同步，并保证及时、准 确、系统、完整。总之、控制好施工中的每个环节， 加强三检制， 把隐患消除在萌芽状态。4 采用新型复合材料节点提高节点的强度和延性仅靠增加箍筋效果并不显著， 而采用 钢纤维砼和劲性砼梁柱节点效果较好。 由于劲性钢材或钢纤维与 砼的共同工作， 使得节点区砼的受力性能特别是剪切变形大大改 善，延性和耗能能力显著提高，同时提高整体结构的抗震性能：5 1 实行机构控制，实现总体屈服机制。在结构的特定位 置设置一定数量的人工塑性铰， 对塑性铰发生的区域、 顺序及塑 性程度进行控制， 使得结构在强震时能形成最佳耗能机构。 在水 平作用下， 使水平构件先于竖

9、向构件屈服， 最后竖向构件底部屈 服。5 2 使结构的刚度和承载力相匹配。在框剪结构中，如剪 力墙数量多、厚度大，刚度自然也大，但会导致结构自振周期减 小，总水平地震作用增大；反之刚度小，地震力也变小。所以， 要根据建筑的重要性、装修等级和设防烈度来综合这一对矛盾， 以确定出结构的侧移限值，从而定出抗震墙的数量、厚度，做到 既安全又经济。53 使结构的刚度和延性相匹配。剪力墙和框架在刚度、 弹性极限变形值和延性系数方面的差异使得框剪结构的抗震性 能大打折扣， 造成各构件不能同步协调地发挥材料抗力而出现先 后破坏被各个击破的情况， 大大降低了结构中各构件的利用效率 和整体的抗震可靠度。 所以，

10、协调各抗侧力构件的刚度和延性相 匹配是工程设计中的一条重要抗震设计原则。5、施工现场管理措施5.1 安全防护措施本工程鉴于属于高层建筑而且工程量较大， 对施工现场的安 全管理措施尤其看重。 因此， 本工程专门建立健全组织机构并配 备合格安全员， 制定各项安全管理措施。 施工人员进入现场时必 须三级安全教育，教育率达到 100%，电工、电气焊工、架子工 等特种作业人员必须经过专业培训， 取得合格证书后方允许操作。 脚手架在搭 设、使用和拆除过程中的安全措施详见 脚手架搭拆施工方案 。5.2 临时用电管理措施加强施工用电管理， 对施工人员进行安全用电教育， 现场各 种电气设备未经检查合格不准使用， 使用中的电气设备应保持正 常的工作状态， 严禁带故障运行， 露天使用的电气设备搭设防雨 罩，凡被雨淋的电气设备应进行必要的干燥处理， 施工现场照明 线路的敷设除护套外，分开设置或穿管敷设，办公室照明灯设开关控制，工作 栅、场地分路控制。5.3 机械管理措施 本工程建立健全机械设备管理制度和台帐，各种资料齐全， 数据准确。塔吊的安全装置，必
