基础底板防水及保护层施工技术交底

1、01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工交底内容：1.施工准备1.1作业条件1.1.1基础垫层基层表面应平整、牢固、不得有起砂、空鼓等缺陷，且找平层已经完工，并通过验收。1.1.2基层表面应清洁干燥，含水率不应大于9%。1.1.3卷材防水层严禁在雨天、雪天，以及五级风以上的条件下施工。1.1.4卷材防水层正常施工温度范围为+535；热熔法施工温度不宜低于10。1.1.5卷材防水层所用原材料必须有出厂合格证，复验其主要物理性能必须符合规范规定。1.1.6卷材防水层所用

2、基层处理剂、胶粘剂、密封材料等配套材料，均应与铺粘的卷材相容。1.1.7卷材防水层不得和其它作业同时施工。1.1.8卷材防水层施工人员必须持有专业上岗证。1.2机具准备卷材防水施工的主要机具为垂直运输机具和作业面水平运输机具以及压辊、汽油喷灯、火焰喷枪、隔热板、刮刀、烫板 。 1.3.技术准备1.3.1卷材防水层在施工之前，应组织图纸会审，掌握工程主体及细部构造的防水要求。1.3.2卷材防水层必须由具有相应资质的防水队伍施工，主要施工人员应持有建设行政主管部门或指定单位颁发的执业资格证书。1.3.3原材料、半成品通过定样、检查（试验）、验收。1.3.4对分项作业人员的技术交底、安全教育。2.材

3、料和质量要点2.1材料关键要求防水卷材的外观质量和物理性能应符合地下防水工程质量验收规范GB502082002规定抽样，复检，并提出试验报告。 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工项目性能要求聚酯毡胎体卷材玻纤毡胎体卷材聚乙烯膜胎体卷材拉伸性能拉力（N/50mm）800（纵横向）800（纵向）300（横向）140（纵向）120

4、（横向）最大拉力时延伸率（%）40（纵横向）250（纵横向低温柔度（）153mm厚，r=15mm;4mm厚,r=25mm；3s，弯180°，无裂纹不透水性压力0.3Mpa，保持时间30min，不透水材料名称现场抽样数量外观质量检查物理性能检验高聚物改性沥青防水卷材大于1000卷抽5卷，每5001000卷抽4卷，100499卷抽3卷，100卷一下抽2卷，进行规格尺寸和外观质量检验合格的卷材中，任取一卷作物理性能检验断裂、皱折、孔洞、剥离、边缘不整齐，胎体露白、未浸透，撒布材料粒度，颜色，每卷卷材的接头拉力，最大拉力时延伸率，低温柔度，不透水性2.2技术关键要求2.2.1卷材防水层为两层

5、。第一道防水卷材厚度不应小于3mm，第二道防水卷材厚度不应小于4mm。2.2.2阴阳角处应做圆弧或45°（135°）折角，其尺寸视卷材品质确定，在转角处、阴阳角等特殊部位，应增贴12层相同材质的卷材，宽度不宜小于500mm。2.2.3增铺卷材附加层：对变形较大、易遭破坏或易老化，如变形缝、转角、三面角，以及穿墙管道周围、地下室出入口通道等处，均应铺设卷材附加层，采用同种卷材加铺12层。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块

6、A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工2.2.4做密封处理：为使卷材防水层增强适应变形的能力，提高防水层整体质量，在分隔缝、穿墙管道周围、卷材接缝，以及收头部位应做密封处理。施工中，要重视对卷材防水层的保护。2.2.5热熔法施工的关键技术是烘烤热熔胶，要把握烘烤温度和烘烤时间，温度不够、时间短，热熔胶不得熔融；温度太高、时间过长，易将卷材烤坏，均会影响卷材防水层的质量。2.3质量关键要求铺设卷材防水层时，两幅卷材短边搭接宽度150mm,长边的搭接宽度100mm。阴阳角应做成圆弧或45°（135°）

7、折角，并增铺12层相同品种的卷材，宽度不小于500mm。卷材搭接宽度搭接方向 短边搭接宽度（mm ） 长边搭接宽度（mm）铺贴方法 空铺、点粘、 空铺、点粘、 满粘法 条粘法 满粘法 条粘法卷材种类沥青防水卷材 100mm 150mm 70mm 100mm高聚物改性沥青防水卷材 80mm 100mm 80mm 100mm卷材粘接牢固，无空鼓、起泡、翘边情况。成品保护合乎要求，卷材施工后不得出现凿打和损坏。2.4职业健康安全关键要求2.4.1参加沥青操作人员应穿工作服，戴安全帽、口罩、手套、帆布鞋等劳保用品，工作前手脸及外漏皮肤应涂擦防护油膏等。2.4.2地下室通风不良时，铺贴卷材应采取通风措施

8、，防止有机溶剂发挥，使操作人员中毒。2.5环境关键要求卷材防水层施工严禁在雨天、雪天、雾天和五级风及以上大风天施工。其他施工环境温度采用热熔法不低于10。施工场地应保持地下水位稳定在基底0.5m下，必要时采取降排水措施。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工3.施 工 工 艺3.1工艺流程基层表面清理 喷、涂基层处理剂 节点附加

9、增强处理 定位、弹线、试铺铺贴卷材 收头处理、节点密封 清理、检查、修整 保护层施工3.2操作工艺 基层清理.1基层必须牢固，无松动、起砂等缺陷。基层表面应平整洁净、均匀一致。.2必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净。阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。.3基层若高低不平或凹坑较大时，应用掺加108胶（占水泥重量比的15%）的1：3水泥砂浆抹平。.4基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。.5基层应干燥，含水率宜小于9%。3.3涂刷基层处理剂，在已经处理好的基层上涂刷处理剂，用长柄滚刷

10、将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，必须经过8h以上达到干燥程度方可施行热熔法进行施工，以避免失火。 3.4细部附加增强处理，对于阴阳角及变形缝等部位应做增强处理，方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，在将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已经涂刷一道密封材料的基层上，并压实铺牢。3.5定位、弹线在已处理好并干燥的基层表面，按照所选卷材的铺贴方向、宽度留出搭接缝的尺寸，将铺贴卷材方向、宽度尺寸的基准线弹好，以便按此基准线进行卷材铺贴施工，保证不歪斜。（以后上层卷材铺贴时

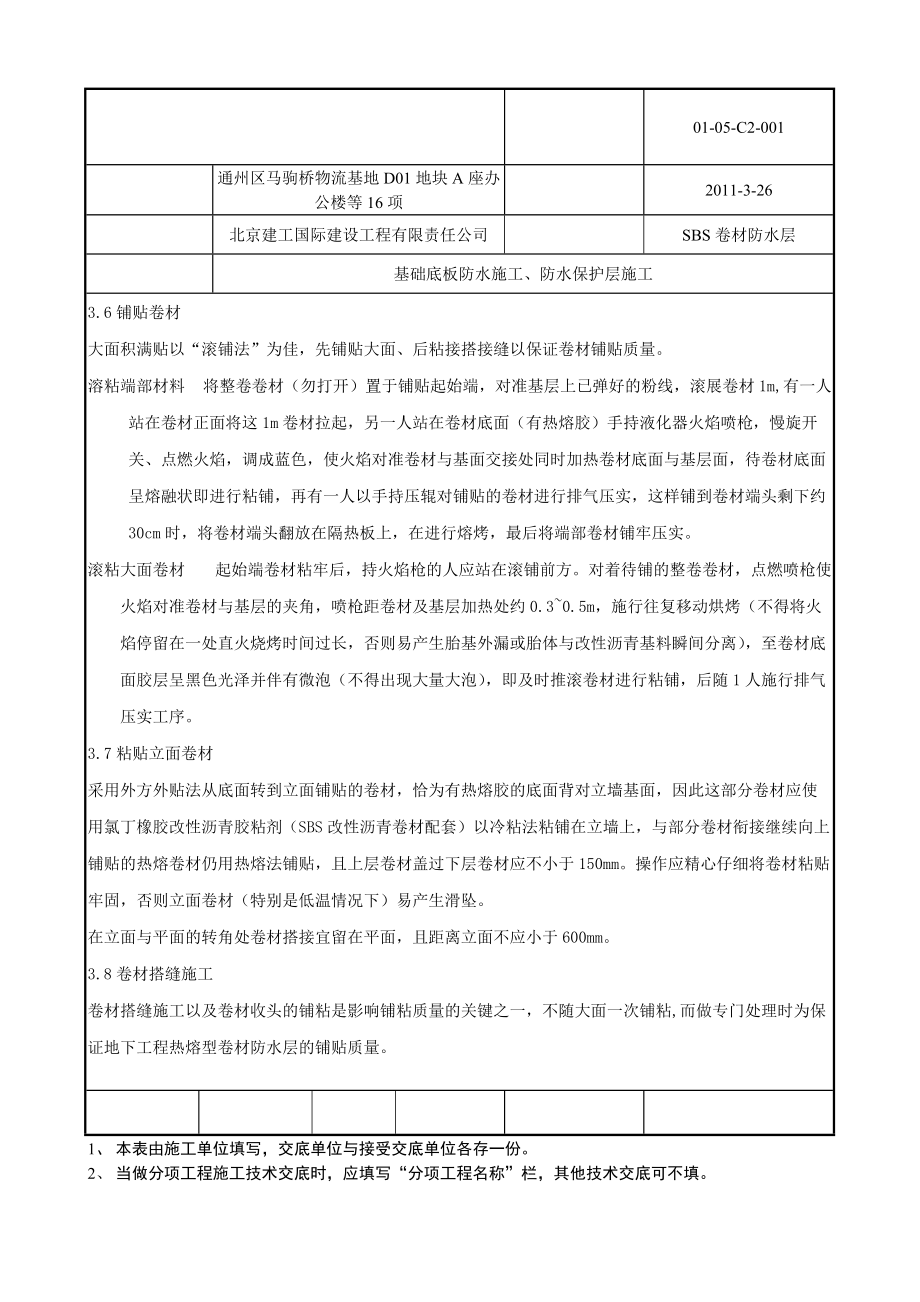

11、，同样要在一铺贴的卷材上弹线）1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工3.6铺贴卷材大面积满贴以“滚铺法”为佳，先铺贴大面、后粘接搭接缝以保证卷材铺贴质量。溶粘端部材料 将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材1m,有一人站在卷材正面将这1m卷材拉起，另一人站在卷材底面（有热熔胶）手持液化器火焰喷枪，慢

12、旋开关、点燃火焰，调成蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面呈熔融状即进行粘铺，再有一人以手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上，在进行熔烤，最后将端部卷材铺牢压实。滚粘大面卷材 起始端卷材粘牢后，持火焰枪的人应站在滚铺前方。对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层的夹角，喷枪距卷材及基层加热处约0.30.5m，施行往复移动烘烤（不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外漏或胎体与改性沥青基料瞬间分离），至卷材底面胶层呈黑色光泽并伴有微泡（不得出现大量大泡），即及时推滚卷材进行粘铺，后随1人

13、施行排气压实工序。3.7粘贴立面卷材采用外方外贴法从底面转到立面铺贴的卷材，恰为有热熔胶的底面背对立墙基面，因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂（SBS改性沥青卷材配套）以冷粘法粘铺在立墙上，与部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴，且上层卷材盖过下层卷材应不小于150mm。操作应精心仔细将卷材粘贴牢固，否则立面卷材（特别是低温情况下）易产生滑坠。在立面与平面的转角处卷材搭接宜留在平面，且距离立面不应小于600mm。 3.8卷材搭缝施工 卷材搭缝施工以及卷材收头的铺粘是影响铺粘质量的关键之一，不随大面一次铺粘,而做专门处理时为保证地下工程热熔型卷材防水层的铺贴质量。1、 本表由

14、施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工搭接缝及收头的卷材必须100%烘烤，粘贴时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔剂刮平，演边端封严。.1为使搭接缝粘接牢固，先将下层卷材（已铺好）表面的防粘隔离剂融掉，为防止烘烤到搭接缝以外的卷材，应将用烫板沿搭接粉线移动，火焰喷枪随烫板移动，由于烫板的挡火作用，则火焰喷枪只将搭接卷材的隔离层融掉

15、而不影响其他卷材。.2粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起，另一手持火焰枪（或汽油喷灯）从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴，并须将熔融的沥青挤出，以抹子（或刮刀）刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严，或以密封材料沿缝封严，宽度不小于10mm。上下二层卷材不得相互垂直铺贴，应错开500mm，搭接缝应相互错开1/31/2幅宽。电梯机坑、集水坑降板部位阴、阳角需做附加层，此部位的附加层宽度为500mm即可，两侧各伸出250mm。由于底板垫层分段施工，底板卷材防水施工亦按照分段进行，在分段处需做临时甩茬，具体的甩茬做法如下图，甩茬的卷材覆盖进行

16、保护。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工基础底板边缘防水卷材甩头做法基础底板卷材在底板边缘端头预留1m甩头，并在钢筋混凝土底板的直角处搁置一条50mm的聚乙烯泡沫棒，将甩头平铺或者适当打卷之后，铺到肥槽底部的土层上，在卷材上部平铺一道40mm聚苯板作为防水卷材甩头的保护层，并与聚乙烯泡沫棒同高并紧贴顺直，在聚苯板上部压置一皮砖

17、，支设外墙模板时，将模板落在砖上作为模板基础。底板浇筑完成，上部墙体施工后随即将甩头卷材上翻满粘于立墙上，上下层卷材错开搭接宽度，并进行保护。卷材防水层的施工质量检验数量应按铺贴面积每100 抽查一处每处10 ，且不得少于三处。塔吊基础防水做法塔吊基础按照厂家所提供的塔吊参数基础尺寸，基础底部防水按以下大样图来做。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板

18、防水施工、防水保护层施工车库出入口施工缝防水做法车库的出入口处结构拟定设置混凝土施工缝，将车库结构与出入口分成两部分，不同的时间浇筑。基础底板垫层超出施工缝1500mm。此部位防水保护层超出施工缝500mm，留出1000mm的防水卷材的甩头不做保护层，用塑料布或一般卷材空铺压盖，再在塑料布或卷材上砌页岩砖。待剩余坡道垫层打完后，再将页岩砖和塑料布揭开，将防水层继续铺贴过去。搭接长度不得小于100mm，上下层错开不小于500mm.。3.9施工保护层 3.9.1卷材防水层施工完毕经业主、监理检查质量合格后，即可做保护层。3.9.2底板防水保护层为50mm厚C20细石混凝土，基础筏板、地下车库大面必

19、须由施工队贴出灰饼（50×50×50mm厚度50mm），灰饼间距3.0m，呈梅花形布置。集水坑以及电梯坑下四角上必须贴灰饼。3.9.2.1基础底板平面部分：50mm厚C20细石混凝土。3.9.2.2集水坑等斜面部分：15mm厚体积比为的1：3水泥砂浆（先用1：1水泥细砂掺砂浆界面剂拉毛，界面剂质量为水泥质量的10-15）。3.9.3材料选用预拌C20细石混凝土，厚度50mm，由专人和商品混凝土站联系，保证质量和及时供应。3.9.4防水保护层混凝土连续进行浇筑，为保证混凝土浇筑时不产生离析，混凝土由高处自由倾落，落距必须小于2m。当超过2m时，沿串筒或溜槽下落。串筒或溜槽的布

20、置根据浇筑面积，浇筑速度和铺平混凝土的能力，进行布置。3.9.5保证混凝土振捣密实，采用平板式振动器，要振动均匀，严防漏振，振动要到表面泛浆无气泡为止。1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。01-05-C2-001通州区马驹桥物流基地D01地块A座办公楼等16项2011-3-26北京建工国际建设工程有限责任公司SBS卷材防水层基础底板防水施工、防水保护层施工3.9.6保证混凝土振捣密实，采用平板式振动器，要振动均匀，严防漏振，振动要到表面泛浆但无气泡为止。混凝土随打随抹平，待混凝土初凝后，用木抹

21、子赶压两遍、拍实，抹平出麻面，防止产生裂缝。浇筑过程中严格控制标高，拉线找平。混凝土浇筑完毕后，要及时进行养护，待初凝后进行浇水养护，同时由专人负责成品保护，严禁上人踩压。质量控制标准检查项目允许偏差检查方法表面平整度±3mm2m靠尺和塞尺检查标 高±3mm用水准仪检查5.质 量 标 准 5.1主控项目5.1.1卷材防水层所用卷材及其配套材料，必须符合设计要求。检验方法：检查出厂合格证，质量检验报告，现场抽样复验报告。5.1.2卷材防水层在收头处.抹角处.变形缝.穿墙管道等细部构造必须符合设计构造要求。 检验方法:观察检查或检查隐蔽工程验收记录。5.2一般项目5.2.1卷材防水层的基层应坚实，表面应洁净。平整，不得有空鼓，松动。起砂或脱皮现象。基层阴阳角应做到圆弧形。 检验方法：观察检查和检查隐蔽记录。1、 本表由施工单位填写，交底单位与接受交底单位各存一
