土木工程CAD+天正建筑第二讲(2)

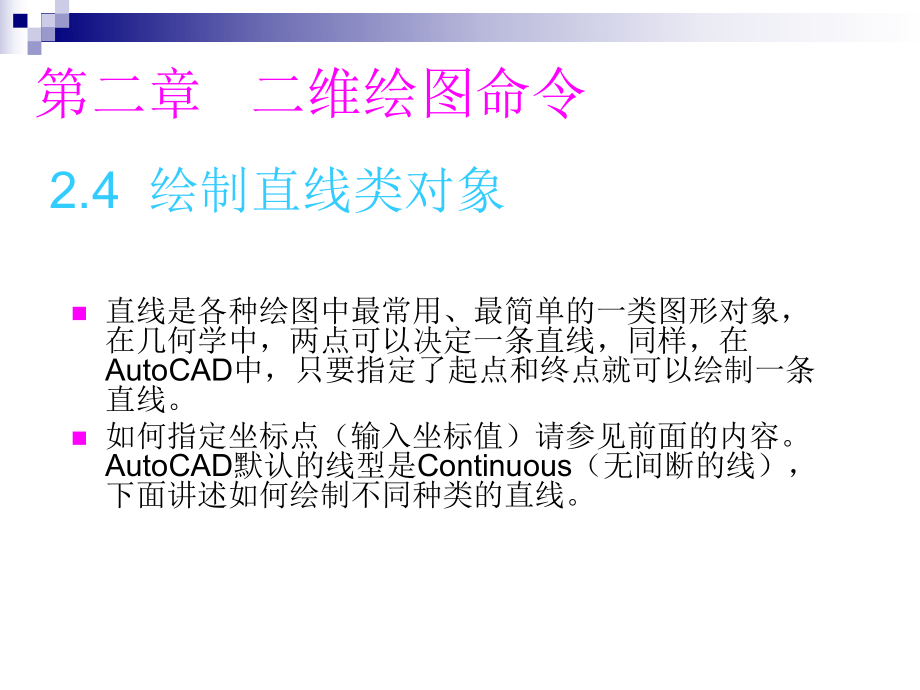

1、土木工程CAD+天正建筑本节内容提要本节内容提要n矢量图形本质上是直线、圆和圆弧等基本图元的集合。手工绘图时，使用直尺、三角板、圆规、曲线板等绘图工具，一个一个地绘制出这些线、圆、弧等图元。在AutoCAD 中，只要发出命令，作些指示点位置的操作，就可以绘制出线、圆、弧等图元。本节主要介绍绘制直线类、曲线类和多边形类对象，以及AutoCAD的查询工具的使用方法。第二章 二维绘图命令2.4 绘制直线类对象第二章 二维绘图命令n直线是各种绘图中最常用、最简单的一类图形对象，在几何学中，两点可以决定一条直线，同样，在AutoCAD中，只要指定了起点和终点就可以绘制一条直线。n如何指定坐标点（输入坐标

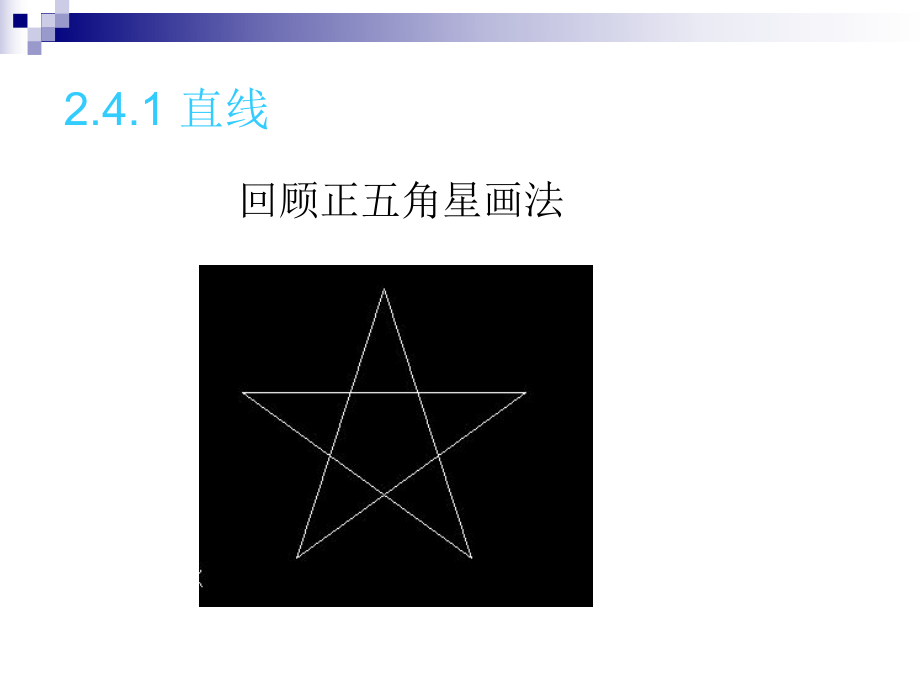

2、值）请参见前面的内容。AutoCAD默认的线型是Continuous（无间断的线），下面讲述如何绘制不同种类的直线。2.4.1 直线回顾正五角星画法绘制直线的步骤如下：1.单击绘图工具栏的 按钮，或在命令行输入：LINE，或选择菜单：“绘图”“直线”，可以绘制直线。2.在屏幕上拾取直线的起点A，或者在命令行上直接输入A点的坐标。3.在屏幕上拾取直线的终点B，或者在命令行上直接输入B点的坐标。4.如果需要继续绘制直线段，按同样方法指定直线段的端点C、端点D和端点E。5.在绘制直线的过程中，若想删除刚画的一段直线段，在命令行输入字母U（Undo，删除），多次使用U命令可以删除多段直线；若想使所画的

3、线段闭合，在命令行中输入字母C（Close，闭合），结果将使A点和E点连接。6.按Enter键结束直线段的绘制。2.4.2 射线n射线是一端固定，另一端无限延伸的直线。在AutoCAD中，射线主要用于绘制辅助线。射线可以通过选择菜单：“绘图”“射线”，然后指定射线的起点和通过点来绘制。n如下图所示为通过端点A的多条射线。n构造线是两端无限延伸的直线，多用于绘制辅助参考线。n命令行：XLINE(缩写为XL)2.4.3 构造线n多段线是由多段直线段或圆弧段组成的一个组合体，它们既可以一起编辑，也可以分别编辑，而且可以画出有宽度的直线段和圆弧段，每一段多线的宽度可以相同或不同，同一段直线段或圆弧段的

4、起点宽度和终点宽度也可以不同。在AutoCAD中，多段线是一种非常有用的线段对象，它有专门的编辑命令，在平行复制、设置宽度等方面有很多优越性。2.4.4 多段线课堂练习课堂练习n（1）单击绘图工具栏上的按钮，或在命令行输入：PLINE，或是选择菜单：“绘图”“多段线”，开始绘制多段线。n（2）从屏幕上拾取多段线的起点A，或直接输入点的坐标值。此时在命令行出现如下提示：“指定下一个点或圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）：”。（选择了宽度w为2）n（3）假设这条多段线的开始是一条直线段，指定直线段的端点B。n（4）在命令行上输入A切换到圆弧模式。n（5）指定弧线的端点C，这

5、样就绘制了一段圆弧。图形绘制步骤图形绘制步骤2.4.5 绘制多线n多线是一种由多条平行线组成的组合对象，AutoCAD中多线可以包括1到16条平行线。其中，每条平行线就是多线的元素，每条线可以有不同的线型和颜色。绘制多线是AutoCAD绘图中经常使用的绘图命令。多线常用于绘制建筑图钟的墙体、电子线路图等平行线对象。1. 绘制多线绘制多线 在命令行输入：MLINE；或选择菜单：“绘图”“多线”命令，可以绘制多线（多重平行线），此时命令行出现如下所示提示：n当前设置: 对正 = 上，比例 = 1.00，样式 = STANDARDn指定起点或 对正(J)/比例(S)/样式(ST):n比例=实际尺寸/

6、设定尺寸，比例越大各元素之间的距离越大（缺省设置中设定尺寸=1）使用多线命令画墙体使用多线命令画墙体n在命令行输入：MLINE，或是选择菜单：“绘图”“多线”，开始绘制多线。n当前设置: 对正 = 上，比例 = 1.00，样式 = STANDARDn指定起点或 对正(J)/比例(S)/样式(ST): jn输入对正类型 上(T)/无(Z)/下(B) : Zn当前设置: 对正 = 无，比例 = 1.00，样式 = STANDARDn指定起点或 对正(J)/比例(S)/样式(ST):n指定下一点:n指定下一点或 放弃(U):n指定下一点或 闭合(C)/放弃(U):n指定下一点或 闭合(C)/放弃(U

7、):n指定下一点或 闭合(C)/放弃(U):n指定下一点或 闭合(C)/放弃(U): c墙体绘制步骤墙体绘制步骤2. 创建多线样式创建多线样式n除了AutoCAD提供的默认的多线样式Standard以外，用户可以根据需要定义多线样式，可设置平行线的数量和多线的拐角方式等。n可以利用创建多线命名样式来控制元素的数量和每个元素的特性。n创建多线样式是在“多线样式”对话框中完成的，步骤如下：创建多线样式步骤（创建多线样式步骤（1）n（1）从“格式”菜单中，选择“多线样式”命令，弹出“多线样式”对话框，如图1所示。n（2）“当前”下拉列表框用于选择当前使用的多线样式，也可以显示已经加载的多线样式。n（

8、3）单击“多线样式”对话框中“新建”按钮，打开如图2所示的“创建新的多线样式”对话框，通过“新样式名”文本框指定新样式名称，如“24墙线”，单击“继续”按钮，AutoCAD弹出如图3所示的“新建多线样式”的名称，利用此对话框可对封口形式和角度，平行线线性、颜色及偏移量等进行设置和修改。图1图2返回创建多线样式步骤（创建多线样式步骤（2）n（6）在“元素特性”对话框中，可以设置多线样式的元素特征，包括多线的线数目、每条线的颜色和线型登特性。n（7）要添加元素，单击“添加”按钮，然后对“偏移”、“颜色”和“线型”进行修改，单击“确定”按钮。n（8）在“多线样式”对话框中，除“元素特性”外，还可以选

9、择“多线特性”来设置多线的特性，包括显示线段连接点和包含角度及填充色的起始端和结束端。设置完多线特性后，单击“确定”按钮，完成多线特性的设置过程，如图3所示。n（9）如果希望立即使用该多线样式，单击“添加”按钮，把多线样式加到当前样式列表中去。n（10）单击“保存”按钮将样式保存到外部多线样式文件中。n以上的步骤创建了一个新的多线样式，并保存起来，同时可以让它成为当前多线样式。此时，再绘制多线，会发现多线的形状已经按照设定的情况发生了改变（由两条平行线变成了三条平行线）。返回图32.4.6 绘制正多边形n绘制几条直线段，把它们首尾连接起来，会成为一个多边形，但如果要直接绘制正多边形，就可以使用

10、AutoCAD本身提供的绘制正多边形的命令和工具。其实，大概所有的绘图软件都会提供绘制正多边形的工具，但是，AutoCAD提供了非常巧妙的绘制正多边形的工具，通过与假想圆内接或外切的方法来绘制正多边形的，从而使绘制效果更好，在绘制工程图时更易于控制。n1、绘制内接正多边形绘制内接正多边形n2、绘制外切正多边形绘制外切正多边形1、绘制内接正多边形（步骤）n（1）选择“绘图”“正多边形”命令，或单击“绘图工具栏”中的“正多边形”按钮 ，可以绘制正多边形，其变数可以设定为31024。 执行绘图命令后，命令行提示：输入边的数目 : n（2）在命令行输入正多边形的边数，输入5，指定正多边形有5条边。n（

11、3）在命令行输入正多边形的中心，拾取点O作为正多边形的中心，或直接输入点坐标。 此时命令行提示：输入选项 内接于圆(I)/外切于圆(C) :n（4）选择正多边形是内接于圆还是外切于圆，输入I，表示内接于圆。n（5）拖动鼠标到A点，用两点的方法指定圆的半径，按下回车键，一个内接正多边形绘制完毕。课堂练习n如下图所示的是绘制的一个内接正五边形。n另外，在命令行输入POLYGON命令同样可以完成正多边形的绘制，输入RECTANG命令则可以绘制矩形。2、 绘制外切正多边形n从上例中大家可以看到，不仅可以绘制圆的内接正多边形，也可以绘制圆的外切正多边形。绘制外切正多边形的方法与绘制内接正多边形的方法类似

12、，不同的是在命令行提示：输入选项 内接于圆(I)/外切于圆(C) :的时候输入C，表示外切于圆。n如下图所示，即用AutoCAD绘制的一个外切正多边形，可以按内接正多边形步骤完成。课堂练习2.4.7 绘制曲线对象n矢量图形的绘制除了直线以外，曲线也是必不可少的，AutoCAD可以创建各种各样的曲线对象，包括样条曲线、圆、弧线、椭圆和圆环等。下面介绍AutoCAD如何绘制这些曲线对象。n1、绘制样条曲线、绘制样条曲线n2 、绘制圆、绘制圆n3 、绘制圆弧、绘制圆弧n4 、绘制椭圆、绘制椭圆n5 、绘制圆环、绘制圆环1 、绘制样条曲线n“样条曲线”是一种通过或接近指定点的拟合曲线。 nAutoCA

13、D使用B样条曲线（NURBS）在控制点间产生一条光滑的曲线，这个过程数学上称为“拟合”。样条曲线用于创建不规则形状的曲线，例如，在地理信息系统（GIS）中使用的等高线、机械图形的断切面等。绘制样条曲线的步骤n（1）单击绘图工具栏的 ，或在命令行输入命令：SPLINE，或选择菜单“绘图”“样条曲线”，可以绘制样条曲线。执行命令后，命令行显示：“指定第一个点或 对象(O):”。n（2）拾取样条曲线第一个点1，或者直接输入点坐标。n（3）依次指定插值点211（点数越多，曲线越精确），拟合样条曲线，按下回车键，结束输入点坐标。 n（4）分别指定起始和结束的切线方向，在命令行中输入C（闭合）按下回车键，

14、样条曲线绘制完毕，结果如下图4所示。为看到样条曲线的控制点，选中并使它的控制点显示出来。图图42、 绘制圆n在几何学中决定一个圆的方法有很多种，例如，确定圆心和半径、确定圆心和直径、三个确定位置的点与三个几何对象相切等都可以确定出惟一一个圆。n在AutoCAD中，绘制一个圆也有多种可行的方法，并且圆属于曲线对象，其绘制方法相对线性对象要复杂一点。画圆的方法n（1）指定圆心和半径（默认方法）n（2）指定圆心和直径。n（3）通过两点定义直径。n（4）通过三点定义圆周。n（5）创建相切于三个现有对象的圆。n（6）相切于两个对象并指定半径来创建圆。（1） 通过指定圆心和半径绘制圆n（1）单击绘图工具栏

15、的按钮 ，或在命令行输入命令：CIRCLE，可以通过指定圆心和半径绘制圆。此时命令行提示：“指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):”。n（2）此时如果不指定绘图的方法，AutoCAD将默认以“圆心、半径”的方法绘圆。直接从屏幕指定圆心O，或在命令行输入圆心的坐标。n（3）拖动鼠标到A点，OA即圆的半径，单击鼠标则完成绘图，如图5所示。图5（2） 创建相切于现有对象的圆n（1）单击绘图工具栏的按钮 ，或在命令行输入：CIRCLE。n（2）当命令行出现提示：“指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):”时，输入T，表示按照“相切、相切、半径”

16、的方式画圆。n（3）此时命令行提示：“指定对象与圆的第一个切点:”，选择与圆相切的第一个对象1（圆），AutoCAD自动捕捉对象的切点。n（4）用同样方法选择与圆相切的第二个对象2（圆）如图6所示。 n（5）最后指定圆的半径，按下回车键，一个与对象相切的圆绘制成功，如图7所示。n注意：注意：在输入半径时，指定的半径要确保可以绘制出与两个已给圆相切的圆，半径太小或太大都不能绘出该圆。图6-图7 图7图63、 绘制圆弧n绘制圆弧的方法有很多种，具体选用哪种方法主要看绘图和设计时的已知条件以及绘图者的喜好。下面是绘制圆弧的各种方法，其中通过三点（起点、圆弧上一点、端点）绘制圆弧是AutoCAD的默认

17、方法。绘制圆弧的绘制圆弧的11种方法种方法n（1）通过指定三点绘制圆弧：起点、圆弧上一点和端点。n（2）通过指定起点、圆心、端点绘制圆弧。n（3）通过指定起点、圆心、角度绘制圆弧。n（4）通过指定起点、圆心、长度绘制圆弧。n（5）通过指定起点、端点、角度绘制圆弧。n（6）通过指定起点、端点、方向绘制圆弧。n（7）通过指定起点、端点、半径绘制圆弧。n（8）通过指定圆心、起点、终点绘制圆弧。n（9）通过指定圆心、起点、角度绘制圆弧。n（10）通过指定圆心、起点、长度绘制圆弧。n（11）通过“继续”命令绘制圆弧。（1） 指定起点、圆弧上一点和端点绘制圆弧指定起点、圆弧上一点和端点绘制圆弧n（1）单击

18、绘图工具栏的按钮 ，或在命令行输入ARC命令，即可绘制圆弧，“ARC”命令默认情况下使用“三点”绘制圆弧。也可选择菜单命令：“绘图”“圆弧”“三点”来绘制圆弧。n（2）拾取圆弧的起点A或直接输入点的坐标。n（3）指定圆弧上一点，即中间任意点B。n（4）最后指定端点C，按下回车键，一段圆弧就绘制成功了。n整个过程如有图所示。（2） 指定起点、中心点和弦长绘制圆弧指定起点、中心点和弦长绘制圆弧n（1）从“绘图”菜单中，选择“圆弧”“起点、圆心、长度”，表示通过起点、中心点和弦长绘制圆弧。n（2）指定圆弧的起点A。n（3）指定圆弧圆心点B。此时命令行提示：“指定圆弧的端点或 角度(A)/弦长(L):

19、 指定弦长: ”n（4）在命令行输入指定的圆弧弦长，然后按回车键，这样一段圆弧就绘制出来了。n整个过程如下图所示。4、 绘制椭圆n绘制椭圆的默认方法是指定第一条轴线的两个端点和第二条轴线的距离，另一个方法是指定椭圆的中心点、一个端点和第二条轴线的距离。掌握了第一种方法后，第二种方法就很容易掌握了。n因此，这里着重介绍前一种方法。1. 通过指定一轴和另一轴的半长绘制椭圆通过指定一轴和另一轴的半长绘制椭圆n（1）单击绘图工具栏的 按钮，或在命令行输入“ELLIPSE”命令，其默认方式都是通过端点和距离绘制椭圆。也可通过选择菜单命令：“绘图”“椭圆”“轴、端点”来绘制椭圆。执行该命令后，命令行出现如下提示：“指定椭圆的轴端点或 圆弧(A)/中心点(C):”n（2）用鼠标拾取轴端点，例如指定第一条轴线的第一个端点A。n（3）接着指定第一条轴线的第二个端点B。n（4）从第一条轴线的中心点拖动鼠标并单击指定距离C，即另外一条轴线的半轴长，按下回车键后，一个椭圆即绘制完毕。n整个过程如下图所示。2. 绘制椭圆弧绘制椭圆弧n所谓椭圆弧，即是椭圆圆周上的一部分，类似于圆弧是圆圆周上的一部分。在中文版AutoCAD中，椭圆弧的绘图命令跟椭圆的绘图命令相同，都是ELLIPSE。但工具栏中有绘制椭圆弧的按钮，菜单命令“绘图”“
