塔吊基础设计计算书桩基础

1、塔吊基础设计计算书（桩基础）一、 编制依据1、 建筑地基基础设计规范（GB50007-2002）；2、 建筑地基基础设计规范（DBJ 15-31-2003）；3、 建筑结构荷载规范（GB 50009-2001）；4、 混凝土结构设计规范（GB 50010-2002）；5、 简明钢筋混凝土结构计算手册；6、 地基及基础（高等学校教学用书）（第二版）；7、 建筑、结构设计图纸；8、 塔式起重机使用说明书；9、 岩土工程勘察报告。二、 设计依据1、 塔吊资料根据施工现场场地条件及周边环境情况，选用1台QTZ160自升塔式起重机。塔身自由高度56m，最大吊运高度为203米，最大起重量为10t，塔身尺寸

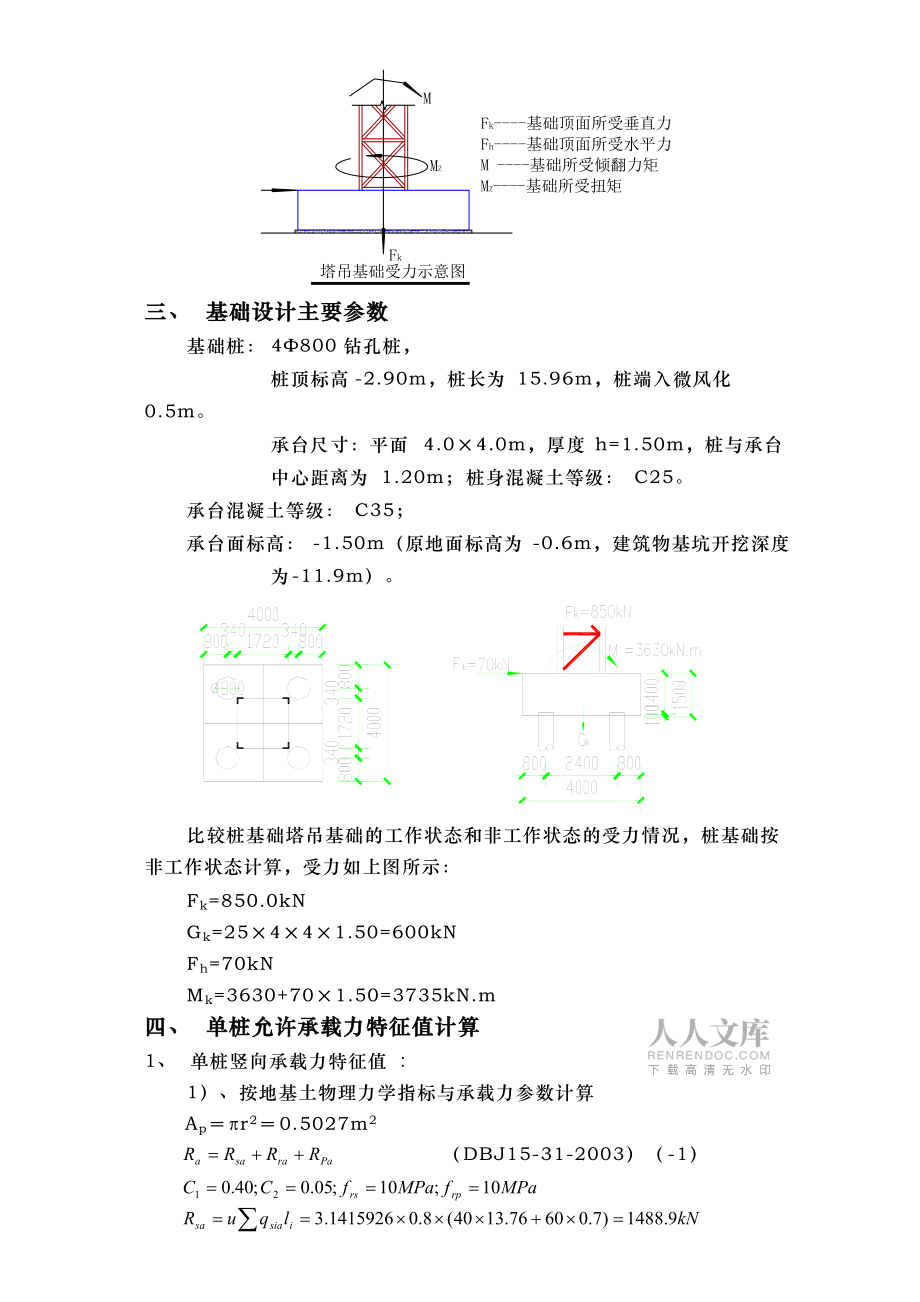

2、为1.70m×1.70m，臂长65m。2、 岩土力学资料，（BZK8孔）序号地层名称厚度（m）桩侧阻力标准值qsia（kPa）岩层桩端极限阻力标准值qpa（kPa）1人工填土2.0/2砾砂14.3403强风化粉砂岩0.7604中风化粉砂岩1.010018005微风化粉砂岩27.718040003、 塔吊基础受力情况荷载工况基础荷载P（kN）M（kN.m）FkFhMMz工作状态950302780340非工作状态8507036300三、 基础设计主要参数基础桩：4800钻孔桩，桩顶标高-2.90m，桩长为15.96m，桩端入微风化0.5m。承台尺寸：平面4.0×4.0m，厚度h

3、=1.50m，桩与承台中心距离为1.20m；桩身混凝土等级：C25。承台混凝土等级：C35； 承台面标高：-1.50m（原地面标高为-0.6m，建筑物基坑开挖深度为-11.9m）。比较桩基础塔吊基础的工作状态和非工作状态的受力情况，桩基础按非工作状态计算，受力如上图所示：Fk=850.0kNGk=25×4×4×1.50=600kNFh=70kNMk=3630+70×1.50=3735kN.m四、 单桩允许承载力特征值计算1、 单桩竖向承载力特征值:1）、按地基土物理力学指标与承载力参数计算Apr20.5027m2 （DBJ15-31-2003）（-1）2

4、）、桩身截面强度计算0.7×16.7×103×0.50275877kN式中：0.7；fc16.7×103kN/m2；Ap0.5027m22、 单桩水平承载力特征值计算C25砼：Ec=2.80×104N/mm2=3.15×107kN/m2，ftk=1.78×103kN/m2Es=2.0×108kN/m2, = =0.07226m3=0.0289m4 EI=0.85EcI0=0.85×2.80×107×0.0289=687820=0.60m-1（DBJ15-31-2003）（）式中：m=3

5、5×103kN/m4 0.01m b0=0.9(1.5d+0.5)=1.53m桩长L15.96m·L=0.60×15.96=9.576>4, 按·L=4查表 得：=2.441；=0.768；（按圆形截面取值）；（DBJ15-31-2003）（）3、 单桩抗拔力特征值计算 （DBJ15-31-2003）（） 950.9+180.51131.4kN3.14×0.8×(0.4×40×13.76+0.6×60×0.7+0.7×100×1.0+0.7×180×

6、0.5)950.9kN0.9G00.9××0.42×15.96×25180.5kN五、 单桩桩顶作用力计算和承载力验算1、 轴心竖向力作用下 （DBJ15-31-2003）（-1）kN<Ra4906.7kN （满足要求）2、 偏心竖向力作用下按照Mx作用在对角线进行计算Mx=Mk3735kN·m （DBJ15-31-2003）（-2）362.5±1100.43、 水平力作用下:Hik= （DBJ15-31-2003）（-3）=17.5kN<RHa236.8kN （满足要求）六、 抗倾覆验算根据上图所示，可得：倾覆力矩 抗倾

7、覆力矩故由上述计算结果，得 （抗倾覆满足要求）七、 承台受冲切、受剪切承载力验算按照广东省地基基础设计规范中明确承台受冲切、受剪切承载力采用验算h0的高度来判断。 （DBJ 15-31-2003）（-1）F1.2QkiFk950kN，C35混凝土：fc16.7N/mm2，uc4×0.20.8m；h01500100351365mm（承台受冲切、受剪切承载力满足要求）八、 承台配筋计算1、 基础弯矩计算2×1312.9×1.23151kN.m（GB500072002）（-1）其中： 1312.9kN；2、 基础配筋基础采用HRB335钢筋，fy300N/mm2，h01500100351365mm0.1，0.1×4000×13655460mm2，故按配筋。取2622（22150）As=26×380.1=9882.6 mm28549.7 mm2（满足要求）塔吊基础平面塔吊基础大
