新课标人教版选修32 传感器 单元检测2

1、新课标人教版选修3-2第6章 传感器 单元检测2(满分：100分，时间：90分钟)一、选择题(本题共10小题，每小题4分，共40分有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1随着人们生活质量的提高，自动干手机已进入家庭洗手间，当人将湿手靠近干手机时，机内的传感器便驱动电热器加热，于是有热空气从机内喷出，将湿手烘干手靠近干手机时能使传感器工作，这是因为()A改变了湿度B改变了温度C改变了磁场 D改变了电容答案：D2关于光敏电阻，下列说法正确的是()A受到光照越强，电阻越小B受到光照越弱，电阻越小C它的电阻与光照强弱无关D以上说法

2、都不正确解析：选A.光照增强时，光敏电阻中载流体增多，所以导电能力增强，电阻越小3下列说法正确的是()A传感器担负着信息采集的任务B干簧管是一种磁传感器C传感器不是电视遥控接收器的主要元件D传感器是能够将力、温度、光、声、化学成分转换为电信号的主要工具解析：选ABD.电视遥控接收器由传感器接收红外线信号转换为电信号达到控制作用，选项C错误图664.如图66所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角为；现用手掌挡住部分光线，表针的偏角为，则可判断()A B<C> D不能确定答案：B图675.如图67所示为电容式传感器部分构件的示意

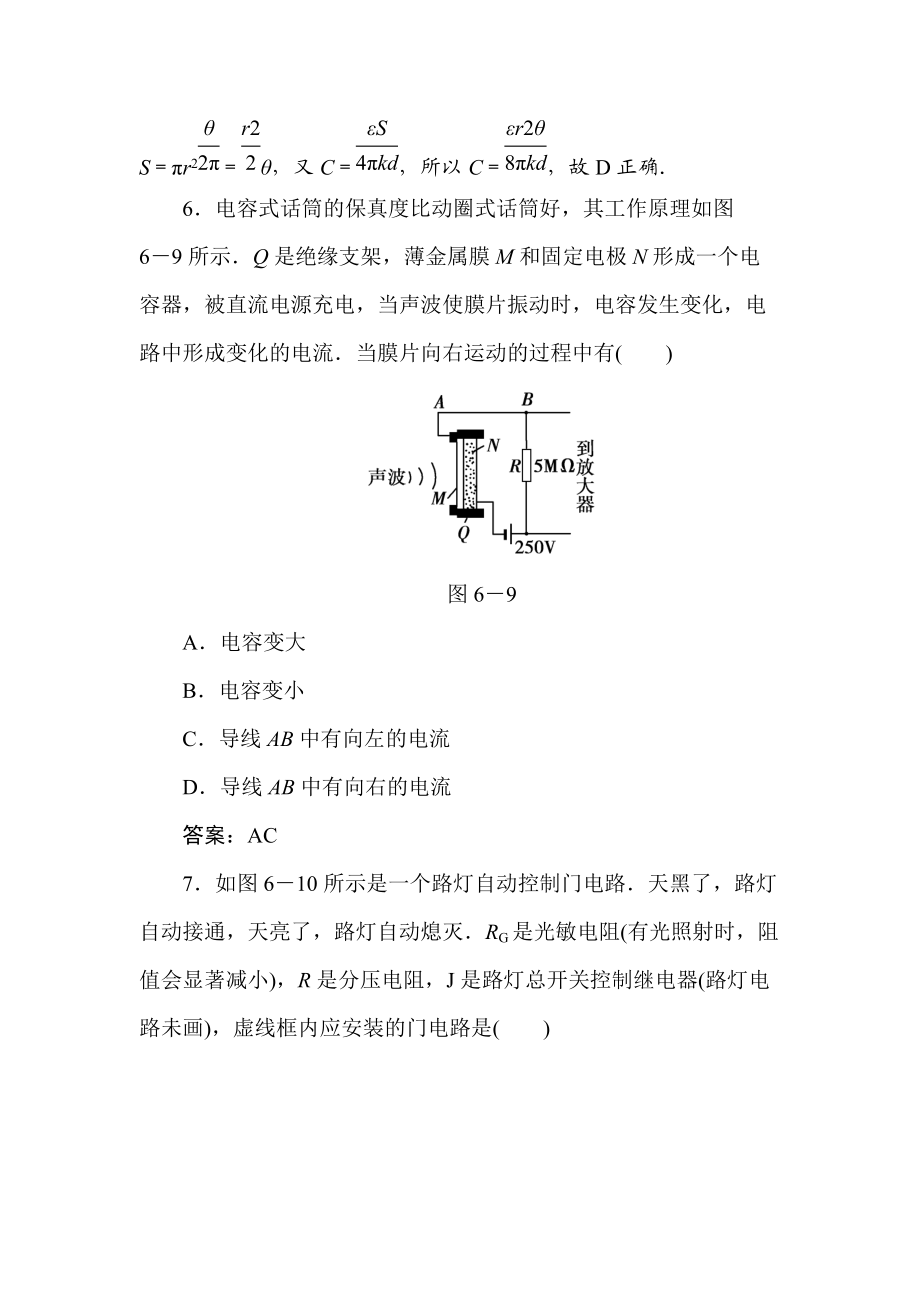

3、图当动片(实线图)和定片(虚线图)之间正对扇形区的圆心角的角度发生变化时，电容C便发生变化，图68中能正确反映C和间函数关系的是()图68解析：选D.当角度发生变化时，极板正对面积发生变化，Sr2，又C，所以C，故D正确6电容式话筒的保真度比动圈式话筒好，其工作原理如图69所示Q是绝缘支架，薄金属膜M和固定电极N形成一个电容器，被直流电源充电，当声波使膜片振动时，电容发生变化，电路中形成变化的电流当膜片向右运动的过程中有()图69A电容变大B电容变小C导线AB中有向左的电流D导线AB中有向右的电流答案：AC7如图610所示是一个路灯自动控制门电路天黑了，路灯自动接通，天亮了，路灯自动熄灭RG是

4、光敏电阻(有光照射时，阻值会显著减小)，R是分压电阻，J是路灯总开关控制继电器(路灯电路未画)，虚线框内应安装的门电路是()图610A与门电路B非门电路C或门电路 D前面三种电路都可以解析：选B.有光照，RG变小，R上电压(即输入电压)变大，而J上电压必须变小，所以为非门8压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图611甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球小车向右做直线运动过程中，电流表示数如图611乙所示，下列判断正确的是()图611A从t1到t2时间内，小车做匀速直线运动B从t1到t2时间内，小车做匀

5、加速直线运动C从t2到t3时间内，小车做匀速直线运动D从t2到t3时间内，小车做匀加速直线运动解析：选D.由小球受力可知：aFN，又因为压敏电阻的阻值随压力增大而减小，而电流增大，则I的大小反映了a的大小，所以0t1内I不变，小车做匀加速运动，t1t2内小车加速度增大图6129.惯性制导系统已广泛应用于弹道式导弹工程中，这个系统的重要元件之一是加速度计加速度计的构造原理的示意图如图612所示沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连滑块原来静止，弹簧处于自然长度，滑块上有指针可通过标尺测出滑块的位移，然后通过控制系统进

6、行制导设某段时间内导弹沿水平方向运动，指针向左偏离O点的距离为s，则这段时间内导弹的加速度()A方向向左，大小为ks/mB方向向右，大小为ks/mC方向向左，大小为2ks/mD方向向右，大小为2ks/m解析：选D.合力向右，所以加速度也必须向右，大小为2ks/m.10某同学在实验室里熟悉各种仪器的使用他将一条形磁铁放在水平转盘上，如图613甲所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边当转盘(及磁铁)转动时，引起磁感应强度测量值周期性地变化，该变化的周期与转盘转动周期一致经过操作，该同学在计算机上得到了如图613乙所示的图象图613该同学猜测磁感应强度传感器内有一线圈，当测得磁

7、感应强度最大时就是穿过线圈的磁通量最大时，按照这种猜测()A在t0.1 s时刻，线圈内产生的感应电流的方向发生了变化B在t0.15 s时刻，线圈内产生的感应电流的方向发生了变化C在t0.1 s时刻，线圈内产生的感应电流的大小达到了最大值D在t0.15 s时刻，线圈内产生的感应电流的大小达到了最大值解析：选AC.传感器内线圈的磁感应强度如图乙，在图乙中斜率既能反映线圈内产生的感应电流的方向变化，又能反映感应电流的大小变化t0.1 s时刻，斜率最大，线圈内产生的感应电流的大小达到了最大值，并且产生的感应电流的方向发生了变化，所以AC正确；同理可知t0.15 s时刻线圈内产生的感应电流的方向变化及大

8、小变化情况，BD不正确二、填空题(本题共2小题，第11小题6分，第12小题10分，共16分将答案填在题中的横线上)11热敏电阻是阻值随温度的改变而变化，且对温度很敏感的元件某同学把一个热敏电阻连入电路中，通过实验他测出了一组数据，并画出了IU关系曲线，如图614所示：问：图614实验时应选用的是图615中甲、乙两电路图中的_电路图，理由是_图615答案：甲测量时电压可从0 V调到最大值，调节范围较大12影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小某课题研究组在研究某种导电材料的用电器件Z的导电规律时，利用如图616甲所

9、示的分压电路测得其电压与电流的关系如下表所示：U/V0.400.600.801.001.201.501.60I/A0.200.450.801.251.802.813.20图616(1)根据表中数据，判断用电器件Z可能属于上述哪类材料？_.(2)把用电器件Z接入图乙所示的电路中，闭合开关电流表的读数为1.8 A，电池的电动势为3 V，内阻不计，电阻R的电功率为_解析：(1)由表格中数据可得，电阻随电压的增大而减小，而电压越大，用电器件温度越高，所以材料为半导体(2)查表I1.8 A时，Z的电压为1.2 V，则URE2UZ3 V1.2 V1.8 V，PRIUR3.24 W.答案：(1)半导体(2)

10、3.24 W三、计算题(本题共4小题，共44分计算题必须有必要的文字说明和解题步骤，有数值计算的要注明单位，只写出最后答案的不得分)13(10分)(2010年潍坊统考)如图617所示为检测某传感器的电路图传感器上标有“3 V,0.9 W”的字样(传感器可看做一个纯电阻)，滑动变阻器R0上标有“10 ，1 A”的字样，电流表的量程为0.6 A，电压表的量程为3 V求：图617(1)传感器的电阻和额定电流(2)为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？解析：(1)R传U传2/P传10 ，I传P传/U传0.3 A.(2)最大电流II传0.3 A，电源电压最大值UmU传U0，U

11、传为传感器的额定电压，U0为R0m10 时R0两端的电压，即U0I传·R0m0.3×10V3 V，小于电压表量程，所以UmU传U03 V3 V6 V.答案：(1)10 0.3 A(2)6 V14.(10分)如图618所示，“神舟”七号飞船发射升空时，火图618箭内测试仪平台上放一个压力传感器，传感器上面压一质量为M的物体，火箭点火后从地面向上加速升空，当升到某一高度时，加速度为a，压力传感器此时显示出物体对平台的压力为点火前压力的，已知地球的半径为R，g为地面附近的重力加速度，试求此时火箭离地面的高度解析：设此时火箭升空高度为H，此处重力加速度为g，则有FMgMa由万有引力

12、定律得(RH)2gR2g又FMg解得H.答案：图61915.(12分)将金属块m用压缩的轻弹簧卡在一个矩形的箱中，如图619所示在箱的上顶板和下底板装有压力传感器，箱可以沿竖直轨道运动，当箱以a2.0 m/s2的加速度竖直向上做匀减速运动时，上顶板的压力传感器显示的压力为6.0 N，下底板的压力传感器显示的压力为10.0 N(取g10 m/s2)求：(1)若上顶板压力传感器的示数是下底板压力传感器的示数的一半，试判断箱的运动情况(2)要使上顶板压力传感器的示数为零，箱沿竖直方向运动的情况可能是怎样的？解析：下底板传感器的示数等于轻弹簧的弹力F，金属块受力如图所示，上顶板的压力FN6.0 N，弹

13、簧的弹力F10.0 N和重力mg，加速度为a，方向向下，有mgFNFma.求得金属块的质量m0.5 kg.(1)当上顶板传感器的示数是下底板传感器示数的一半时，弹簧的弹力仍是F，则上顶板压力为F/2.设箱和金属块的加速度为a1，有mgFma1，解得a10.表明箱处于静止或做匀速直线运动(2)当上顶板的压力恰好等于零时，有mgFma2解得a210 m/s2，“”号表示加速度方向向上若箱和金属块竖直向上的加速度大于10 m/s2，弹簧将被进一步压缩，金属块要离开上顶板，上顶板压力传感器的示数也为零只要竖直向上的加速度大于或等于10 m/s2，不论箱是向上加速运动或向下减速运动，上顶板压力传感器的示

14、数都为零答案：(1)静止或做匀速直线运动(2)向上加速或向下减速运动，且加速度大小为大于或等于10 m/s216(12分)一种半导体材料称为“霍尔材料”，用它制成的元件称为“霍尔元件”，这种材料有可定向移动的电荷，称为“载流子”，每个载流子的电荷量大小为1个元电荷，即q1.6×1019 C，霍尔元件在自动检测、控制领域得到广泛应用，如录像机中用来测量录像磁鼓的转速、电梯中用来检测电梯门是否关闭以及自动控制升降电动机的电源的通断等在一次实验中，一块霍尔材料制成的薄片宽ab1.0×102m，长bc4.0×102m、厚h1×103 m水平放置在竖直向上的磁感应强度B1.5 T的匀强磁场中，bc方向通有I3.0 A的电流如图620所示，沿宽度产生1.0×105V的横向电压图620(1
