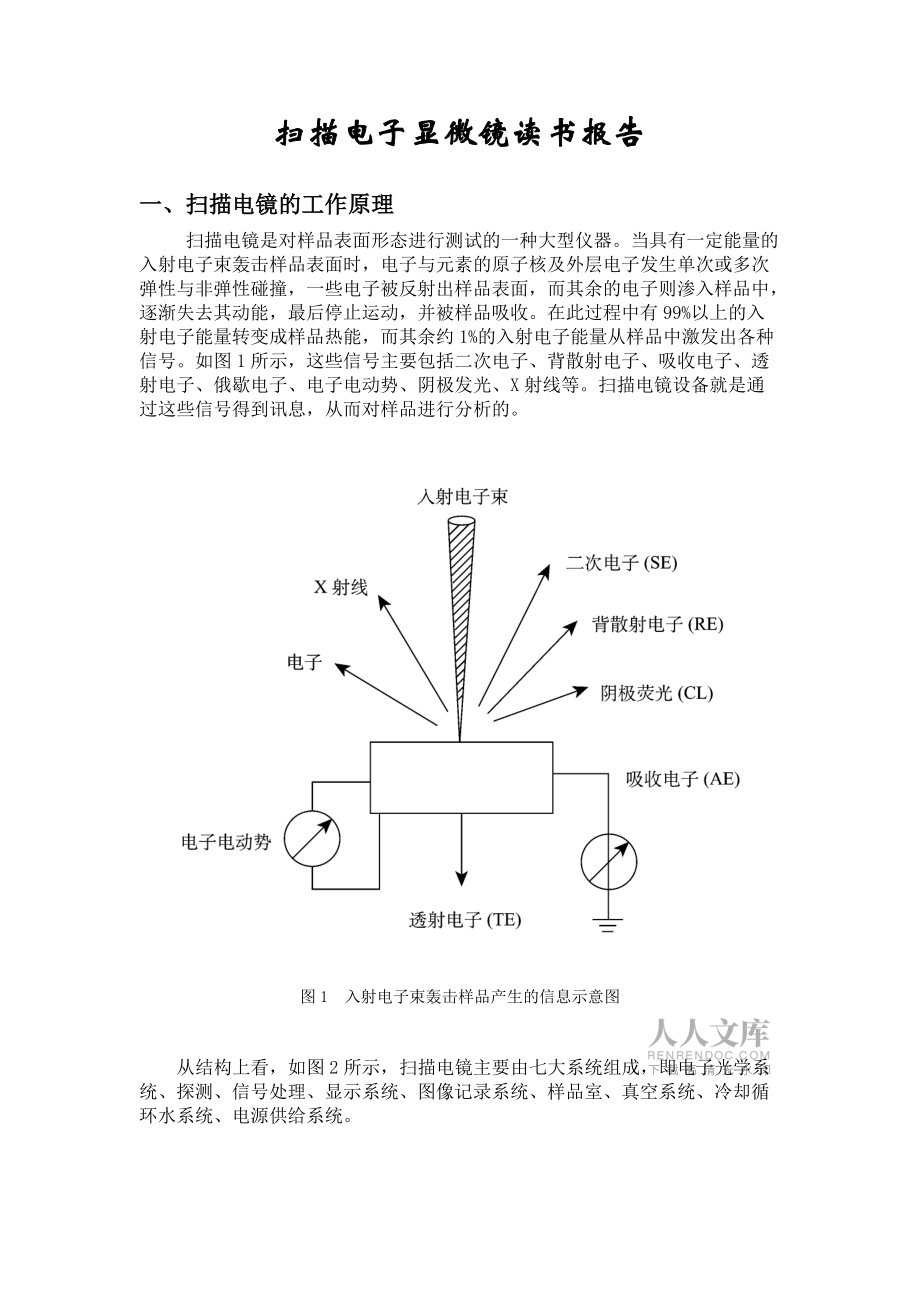

1、中国地质大学（北京）课程结业报告扫描电子显微镜学院：珠宝学院专业：宝石学学号：2009110039姓名：代会茹日期：2011年11月3日联系电话：扫描电子显微镜读书报告一、扫描电镜的工作原理扫描电镜是对样品表面形态进行测试的一种大型仪器。当具有一定能量的入射电子束轰击样品表面时，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，一些电子被反射出样品表面，而其余的电子则渗入样品中，逐渐失去其动能，最后停止运动，并被样品吸收。在此过程中有99%以上的入射电子能量转变成样品热能，而其余约1%的入射电子能量从样品中激发出各种信号。如图1所示，这些信号主要包括二次电子、背散射电子、吸收电子、透

2、射电子、俄歇电子、电子电动势、阴极发光、X射线等。扫描电镜设备就是通过这些信号得到讯息，从而对样品进行分析的。 图1 入射电子束轰击样品产生的信息示意图从结构上看，如图2所示，扫描电镜主要由七大系统组成，即电子光学系统、探测、信号处理、显示系统、图像记录系统、样品室、真空系统、冷却循环水系统、电源供给系统。 图2 扫描电子显微镜结构图由图3我们可以看出，从灯丝发射出来的热电子，受2-30KV电压加速，经两个聚光镜和一个物镜聚焦后，形成一个具有一定能量，强度和斑点直径的入射电子束，在扫描线圈产生的磁场作用下，入射电子束按一定时间、空间顺序做光栅式扫描。由于入射电子与样品之间的相互作用，从样品中激

3、发出的二次电子通过收集极的收集，可将向各个方向发射的二次电子收集起来。这些二次电子经加速并射到闪烁体上，使二次电子信息转变成光信号，经过光导管进入光电倍增管，使光信号再转变成电信号。这个电信号又经视频放大器放大，并将其输入到显像管的栅极中，调制荧光屏的亮度，在荧光屏上就会出现与试样上一一对应的相同图像。入射电子束在样品表面上扫描时，因二次电子发射量随样品表面起伏程度（形貌）变化而变化。故视频放大器放大的二次电子信号是一个交流信号，用这个交流信号调制显像管栅极电，其结果在显像管荧光屏上呈现的是一幅亮暗程度不同的，并反映样品表面起伏程度（形貌）的二次电子像。应该特别指出的是：入射电子束在样品表面上

4、扫描和在荧光屏上的扫描必须是“同步”，即必须用同一个扫描发生器来控制，这样就能保证样品上任一“物点”样品A点，在显像管荧光屏上的电子束恰好在A点即“物点”A与“像点” A在时间上和空间上一一对应。通常称“像点”A 为图像单元。显然，一幅图像是由很多图像单元构成的。扫描电镜除能检测二次电子图像以外，还能检测背散射电子、透射电子、特征x射线、阴极发光等信号图像。其成像原理与二次电子像相同。在进行扫描电镜观察前，要对样品作相应的处理。扫描电镜样品制备的主要要求是：尽可能使样品的表面结构保存好，没有变形和污染，样品干燥并且有良好导电性能。 图3 扫描电子显微镜成像原理图二、扫描电镜及配套设备的用途（一

5、）扫描电镜的用途通过样品中的电子激发出的各种信号，扫描电镜可以做出电子图像分析，如可利用二次电子进行样品表面形貌及结构分析的分析；以两片探测器信号做积分运算，通过背散射电子可以分析样品表面成分像，以两片探测器信号做微分运算时，则可用于样品表面形貌像德分析；此外，通过透射电子则可对析晶体的内部结构及晶格信息进行分析。扫描电镜的用途很广，除了能做电子图像分析以外，配上其它一些配套设备，还可做显微化学成份分析，显微晶体结构分析，显微阴极发光图像分析，这更加扩大的扫描电镜的广泛应用度。常见的扫描电镜配套设备主要有：x射线波谱仪、x射线能谱仪、结晶学分析仪、阴极发光图像分析仪等。（二）配套设备及其用途1

6、、X射线波谱仪（WDS）：具有一定能量、聚焦很细的电子束轰击样品时，样品受轰击微区内的物质会发射出多种电子信息、x射线。不同元素发射出的特征x射线在波长、能量方面是各异的。波谱仪利用分光晶体对特征x射线产生的衍射效应，可分别测出特征x射线的波长，从而确定原子序数，即确定受击发微区内所含有的化学元素种类。若把所含元素在一定时间内所发射出来的特征X射线强度累加起来再与标准样品在相同时间内所发射出来的特征X射线的强度作对比，排除干扰因素，就可得出每种元素的百分比重量。这就是X射线波谱仪的定性，定量分析。X射线波谱仪的分析项目：（1）点分析：通过对点进行定性分析，可以获知所含元素的种类；通过对点进行定

7、量分析，则可得出所含元素的种类及其重量百分值。（2）线分析：通常以计数方式和百分比重量的方式表示，两种表示方法均为半定量分析。（3）面分析：也是以计数方式和百分比重量的方式表示。2、X射线能谱仪：具有一定能量、强度、聚集很细的电子束轰击样品时,不同元素发射出来的特征X射线能量也不同，能谱仪利用锂漂移硅检测器对特征X射线的能量色散效应，可分别测出特征X射线的能量，从而确定原子序数，即确定击发微区内所含有的化学元素种类。若把所含元素在一定时间内所发射出来的特征X射线强度累加起来再与标准样品在相同时间内所发射出来的特征X射线的强度加以对比，排除干扰因素，就可得出每种元素的百分比重量，这就是能谱仪的定

8、性，定量分析。 利用X射线能谱仪，可以分析以下项目：（1）点分析：定性点分析，可以得出所含元素种类；定量点分析可以算出所含元素种类及重量百分比含量。（2）线分析：通常以计数方式和百分比重量的方式表示，也是半定量分析。（3）面分析：一般是以计数和色标共同表示或是重量百分比与色标共同表示的方法。3、结晶学分析仪：在扫描电镜中，当入射电子束打在样品上时，在样品内部发生非弹性散射，使得电子从样品表面的一个原点向四周发散并以各个方向与晶体学平面碰撞，如果满足布拉格衍射条件，则电子发生弹性散射，形成菊池衍射园锥。对应每一个布拉格条件的晶面，会产生两个衍射园锥，一个产生于晶面上侧，一个产生于晶面下侧。衍射园

9、锥强度由结构因子和多种电子束条件下的动态衍射决定。结晶学分析仪有多种用途：（1）物相鉴定：由于每种结晶物质的内部晶体结构不同，故背散射衍射花样图也各异。通过收集背散射花样图谱，并对其进行识别，分析、结合波谱、能谱成份数据，可精确从数据库中检索出物相信息。（2）晶界参数测定：根据背散射衍射花样图，结晶学分析软件可对七大晶系和11个劳厄群进行标定，给出晶胞参数。（3）微区晶体结晶取向测定：根据背散射衍射花样图，可对每个晶粒的结晶取向作出标定，通过对分析区域晶粒结晶取向的统计，从而可从获得分析区域内晶体的结晶取向。（4）微织构分析：通过对微区内晶粒结晶取向的统计，可获得微区内织构的信息，织构对材料的

10、开发，应用非常重要。4、阴极发光（CL）：有些物质受到电子束激发后，价电子被激发到高能级或能带中，这时被激发的物质产生驰豫发光，这种发光现象称为阴极发光。以阴极荧光为信号，通过光过滤器后用光电倍增管转换成电信号，再经视频放大器放大，最后调制到显像管显示出来便得到了扫描阴极发光图像。利用阴极发光设备，可以进行：（1）阴极发光图像分析：导致阴极发光的原因大多是晶格中混杂有少量稀土元素所致。因此，可根据阴极荧光的波长、颜色，分析晶体中所含有的微量元素及分布。（2）还可对晶体结构、环带构造、晶体缺陷进行分析。（3）阴极发光在地学、材料学、半导体行业应用广泛。三、扫描电镜在宝石学中的应用扫描电镜在宝石学

11、中的主要用途就是对样品进行细微结构的观察，从而鉴别宝玉石。特别是在区别贝壳与珍珠结构，鉴定镀膜处理的珍贵宝石，分析软玉的结构以及鉴别天然翡翠与其优化处理品等方面的应用尤为广阔。以下特别介绍扫描电镜在这几方面的研究。1、贝壳与珍珠的研究：应用扫描电镜对蚌科贝壳的细微结构进行观察，从而与珍珠的珍珠层结构进行对比。吴小平（1993）等人对10种蚌科贝壳的研究结构表明，贝壳棱柱层的厚度在各类群中较为稳定，其角柱状结构随种类不同而有单层和复层之分；而珍珠层“砖块”状结构的大小及排列方式也表现出多样性。这些差异很可能具分类上的意义。张刚生（2003）采用扫描电子显微镜对我国海水马氏珍珠贝进行分析，发现同一
