报表培训教材

1、DCS报表培训教材（电站IT部 2004年6月）1说明1. 2004年6月5日早上10:30开始报表培训；2. 报表系统所需的所有安装软件位于“sisdcs报表”下，请使用Guest用户登录，无密码。2运行环境的建立2.1操作系统目前我公司的DCS主机多数采用Windows NT或Windows 2000操作系统，所以本文仅限于这两种操作系统，首先需要让所使用的操作系统支持Web服务。2.1.1如果操作系统是Windows 2000 Professional或Server步骤如下：1. 打开 控制面板添加或删除程序添加/删除Windows组件2. 弹出 Windows组件向导窗口，请选中“In

2、ternet信息服务”、选择“下一步”，注：1. 安装过程可能会提示需要Windows 2000的安装光盘。所以应准备好Windows 2000的安装光盘或将Windows 2000的安装文件拷贝到硬盘上。2. 对Windows 2000 Server，一般默认已安装了Internet信息服务，此时可以省去以上工作。3. 如果系统已安装了Internet信息服务，则会出现“C:Inetpub”目录；2.1.2如果操作系统是Windows NT Workstation或Server如果是Windows NT Workstation，请首先安装NT Option Pack for Workstat

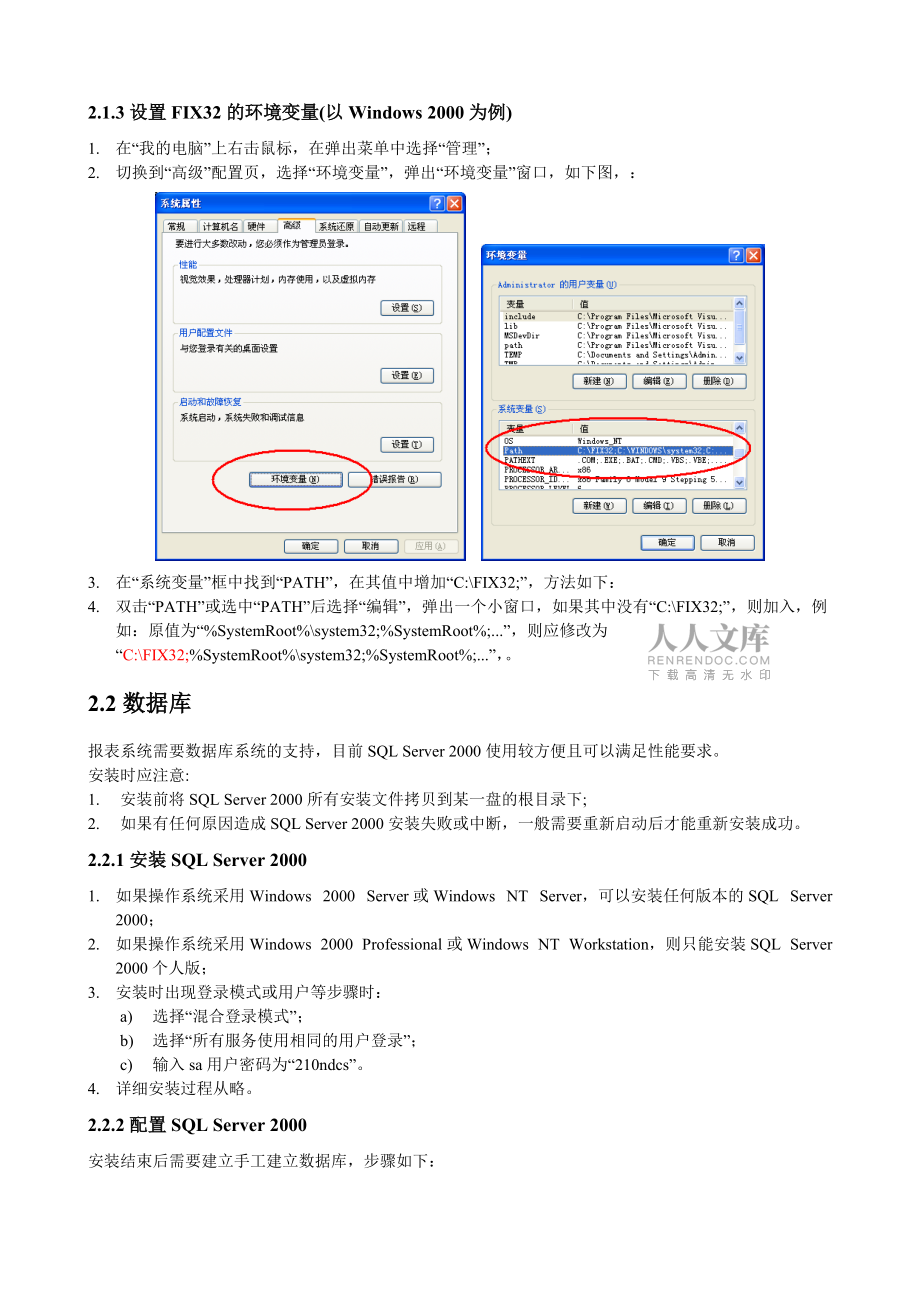

3、ion（英文版），位置：sisdcs报表NT Option Pack for Workstation如果是Windows NT Server，请首先安装NT Option Pack for Server（中文版），位置：sisdcs报表NT Option Pack for Server安装时请选中 Internet Information Server 4.0（Internet信息服务），安装过程从略；注：如果系统已安装了Internet信息服务，则会出现“C:Inetpub”目录；2.1.3设置FIX32的环境变量(以Windows 2000为例)1. 在“我的电脑”上右击鼠标，在弹出菜单中

4、选择“管理”；2. 切换到“高级”配置页，选择“环境变量”，弹出“环境变量”窗口，如下图，： 3. 在“系统变量”框中找到“PATH”，在其值中增加“C:FIX32;”，方法如下：4. 双击“PATH”或选中“PATH”后选择“编辑”，弹出一个小窗口，如果其中没有“C:FIX32;”，则加入，例如：原值为“%SystemRoot%system32;%SystemRoot%;.”，则应修改为“C:FIX32;%SystemRoot%system32;%SystemRoot%;.”，。2.2数据库报表系统需要数据库系统的支持，目前SQL Server 2000使用较方便且可以满足性能要求。安装时应

5、注意:1. 安装前将SQL Server 2000所有安装文件拷贝到某一盘的根目录下;2. 如果有任何原因造成SQL Server 2000安装失败或中断，一般需要重新启动后才能重新安装成功。2.2.1安装SQL Server 20001. 如果操作系统采用Windows 2000 Server或Windows NT Server，可以安装任何版本的SQL Server 2000；2. 如果操作系统采用Windows 2000 Professional或Windows NT Workstation，则只能安装SQL Server 2000个人版；3. 安装时出现登录模式或用户等步骤时：a) 选

6、择“混合登录模式”；b) 选择“所有服务使用相同的用户登录”；c) 输入sa用户密码为“210ndcs”。4. 详细安装过程从略。2.2.2配置SQL Server 2000安装结束后需要建立手工建立数据库，步骤如下：1. 打开SQL Server 2000的“企业管理器”，出现如下图所示的程序界面；2. 在“控制台根目录”“Microsoft SQL Severs” “SQL Server 组” “(local)(Windows NT)”“数据库”上右击鼠标，在弹出菜单中选择“新建数据库”；3. 在“数据库属性”窗口中，输入数据库的名称为“SyncBASE”；4. 切换到“数据文件”页，更改

7、数据文件的位置到系统的最大的一个磁盘分区下，如果你的C盘剩余空间较大（如：大于10G），也可以省去这一步；5. 切换到“事务日志”页，更改事务日志的位置到系统的最大的一个磁盘分区下，如果你的C盘剩余空间较大（如：大于10G），也可以省去这一步；6. 选择“确定”，稍等片刻后数据库即建立完成。2.3其它1. “sisdcs报表SyncBASE”：这是用于保存历史数据的软件SyncBASE Server，参见第3章；2. “sisdcs报表wwwroot”：这是报表组态文件及相关支持文件所在的目录，参见第4章；3. “sisdcs报表SyncReport”：用于安装在DCS操作员站上的报表客户端软

8、件，参见第5章。3 SyncBASE Server3.1安装和初始配置1. 该软件用于保存历史数据到SQL Server数据库；2. 该软件无需安装，拷贝“sisdcs报表SyncBASE”目录到“c:fix32”目录下即可；3. 在正式使用前应运行SyncBASE Server(SyncBASE.exe)并将其所提示的序列号用短消息发给黄锋（）或曹端峰（）获取注册号以便注册SyncBASE Server，否则只能连续运行2个小时；4. 为使该软件能自动运行并启动服务，请将其中的SyncBASE.exe加入FIX32启动组，并设置启动参数为“/a10”。3.2在软件界面上配置测点1. 如果数据

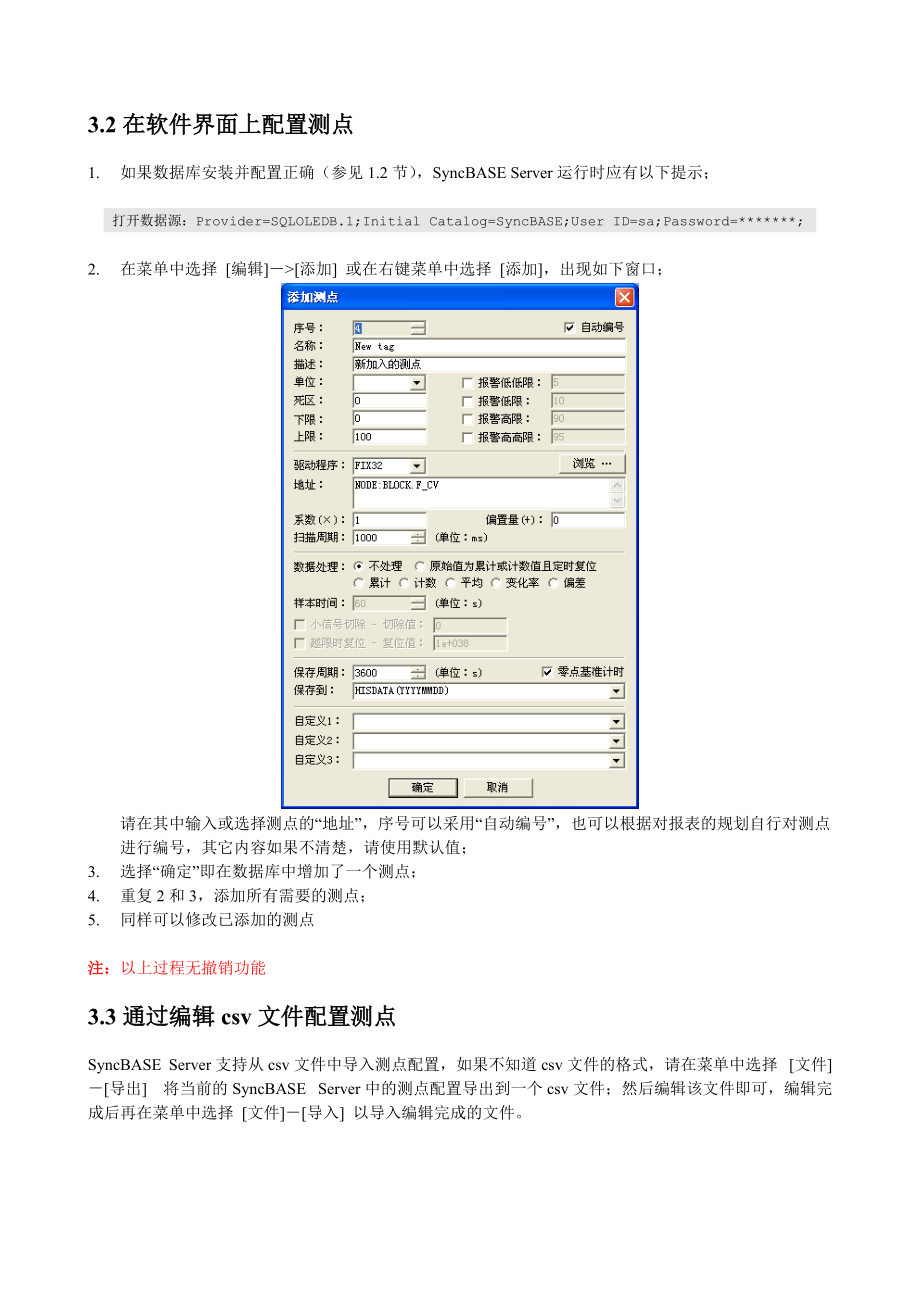

9、库安装并配置正确（参见1.2节），SyncBASE Server运行时应有以下提示；打开数据源：Provider=SQLOLEDB.1;Initial Catalog=SyncBASE;User ID=sa;Password=*;2. 在菜单中选择 编辑>添加 或在右键菜单中选择 添加，出现如下窗口；请在其中输入或选择测点的“地址”，序号可以采用“自动编号”，也可以根据对报表的规划自行对测点进行编号，其它内容如果不清楚，请使用默认值；3. 选择“确定”即在数据库中增加了一个测点；4. 重复2和3，添加所有需要的测点；5. 同样可以修改已添加的测点注：以上过程无撤销功能3.3通过编辑csv

10、文件配置测点SyncBASE Server支持从csv文件中导入测点配置，如果不知道csv文件的格式，请在菜单中选择 文件导出 将当前的SyncBASE Server中的测点配置导出到一个csv文件；然后编辑该文件即可，编辑完成后再在菜单中选择 文件导入 以导入编辑完成的文件。4报表制作4.1安装文件拷贝“sisdcs报表wwwroot”目录下所有文件到“C:Inetpubwwwroot”下，各个文件的说明参见下表：文件说明.wwwrootcover.htm目录文件，需要根据报表数据内容重新编辑该文件；.wwwrootdefault.htm报表支持文件，无需改动，请勿删除；.wwwrootse

11、ldate.htm报表支持文件，无需改动，请勿删除；.wwwrootreportsample.asp报表示例文件，请参考该文件的格式制作其它报表；.wwwrootreporthandle.asp报表支持文件，无需改动，请勿删除。4.2制作单个报表“.wwwrootreportsample.asp”是报表示例文件，建议使用Frontpage制作报表，以下制作过程也以Frontpage为例；1. 在Frontpage中新建一个网页；2. 在设计视图中，根据报表模板编辑好网页内容并排版，需要填充数据的地方或需要显示日期的地方置为空即可，使用Frontpage编辑并排版的方法与Word相似，此处从略；

12、3. 另存为以“asp”为扩展名的文件，文件取名时要区分机组、和专业（炉、机、电）；4. 在代码视图中，在开头部分加入以下内容：<%Option ExplicitResponse.Buffer = TrueDIM TagIndexTagIndex = Array(104,105,106,107,108)%><!-#INCLUDE FILE="handle.asp"->其中“TagIndex = Array(104,105,106,107,108)”中的数字对应于SyncBASE数据库中的测点序号，104对应于报表中第1个测点在SyncBASE中的序号

13、，105对应于报表中第2个测点在SyncBASE中的序号等，因此修改这些点就可以报表中的测点配置。报表中有多少个测点，括号就应该出现多少这种序号，并以逗号间隔；5. 在设计视图中，将光标移动到报表中“日期”后面，再切换到代码视图，然后在光标出现的位置后面加入以下内容：<%=FormatDateTime(RptDate,1)%>当报表运行时，对应的位置即可自动出现真实日期6. 在设计视图中将光标移动到某一单元格中，然后切换到代码视图，此时光标出现的位置中填入类似于以下格式的内容<%=TagVal(5,0)%>其中5表示该单元格中应显示第5+1个测点的数据，0表示应该单元格

14、中应显示某测点00:00:00的数据，类似的，如果填入“<%=TagVal(15,12)%>”则表示该单元格中应显示第15+1个测点12:00:00时间的数据。除整点数据外，还有班平均、日平均数据，对应如下：早班（00:00:00-08:00:00）平均值为：<%=TagVal(n,25)%>中班（08:00:00-16:00:00）平均值为：<%=TagVal(n,26)%>白班（16:00:00-24:00:00）平均值为：<%=TagVal(n,27)%>全日平均值为：<%=TagVal(n,28)%>注：n表示第n+1个测点。

15、7. 重复步骤6，直到将所有需要显示数据的单元格设置完成，一个报表文件即制作完成。8. 将所有制作的文件拷贝或直接保存到“C:Inetpubwwwrootreport”下提示：以上使用FrontPage制作报表过程可能工作量较大，但是如果在对单元格中填写内容时能自行找到规律，然后参考sample.asp文件格式并使用一般的文本编辑软件（如记事本）编辑报表文件，将极大提高工作效率。4.3制作报表目录使用FrontPage打开“C:Inetpubwwwrootcover.htm”，编辑所有报表的超链接并保存即可。5在操作员站上配置报表客户端1. 修改“SISDCS报表SyncReport”目录下SyncReport.ini中的catalog参数为：“http:/SRV/cover.htm”，其中 SRV 为报表服务器的名称；2. 拷贝“SISDCS报表SyncReport”目录到DCS操作
