机械原理李瑞琴模拟试题

1、2004-2005年第一学期考试试题（B卷）机械原理使用班级：0201040102010409; 0202140102021407;020114010201140202013401020113402, 0201440102014402, 0201540102015402总分得分一、 结构分析题（1） （8分）计算下列机构的自由度，若有局部自由度，复合铰链、虚约束，请指出。A题一（1）（2） （12分）计算图示机构的自由度，并判断该机构的运动是否确定（标有箭头的构件为原动件）；若其运动是确定的，要进行杆组分析，并显示出拆组过程，确定机构级别。题一（2）得分二、 （共10分）图示机构中，已知三杆的

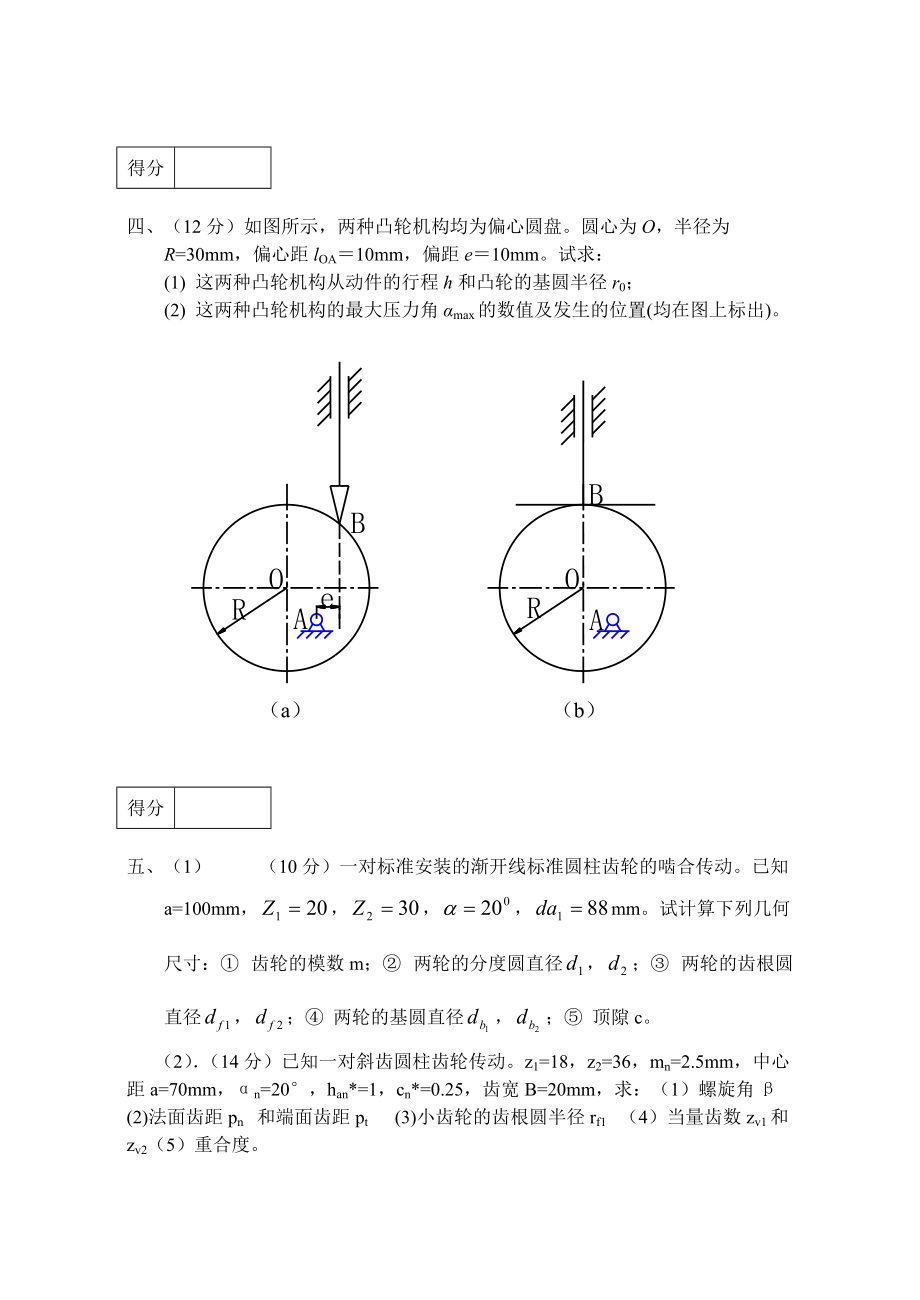

2、杆长分别为：lAB80mm，lBC150mm，lCD120mm，试讨论：若lAD为变值，则（1）lAD在何尺寸范围内，该四杆机构为双曲柄机构？（2）lAD在何尺寸范围内，该四杆机构为曲柄摇杆机构？（3）lAD在何尺寸范围内，该四杆机构为双摇杆机构？BACD题二得分三、 （12分）试用作图法或解析法设计一曲柄滑块机构。已知滑块行程s=50mm，偏距e=10mm。急回速比系数k=1.4。（题上为示意图，考生须另做图。）得分四、 （12分）如图所示，两种凸轮机构均为偏心圆盘。圆心为O，半径为R=30mm，偏心距lOA10mm，偏距e10mm。试求： (1) 这两种凸轮机构从动件的行程h和凸轮的基圆半

3、径r0； (2) 这两种凸轮机构的最大压力角max的数值及发生的位置(均在图上标出)。AeRBOROAB（a）（b）得分五、 （1） （10分）一对标准安装的渐开线标准圆柱齿轮的啮合传动。已知a=100mm，mm。试计算下列几何尺寸： 齿轮的模数m； 两轮的分度圆直径，； 两轮的齿根圆直径，； 两轮的基圆直径，； 顶隙c。（2）（14分）已知一对斜齿圆柱齿轮传动。z1=18，z2=36，mn=2.5mm，中心距a=70mm，n=20，han*=1，cn*=0.25，齿宽B=20mm，求：（1）螺旋角 (2)法面齿距pn 和端面齿距pt (3)小齿轮的齿根圆半径rf1 （4）当量齿数zv1和zv

4、2（5）重合度。得分六（10分）图示为组合机床分度工作台驱动系统中的行星轮系，已知z1=2（右旋）、z2=46、z3=18、z4=28、z5=18、z6=28，求i16及齿轮6的转向。题六BAC题七（2）得分七、（1）（6分）设单万向联轴节的主动轴1以等角速度1157.08 rad/s 转动，从动轴2的最大瞬时角速度2max181.28 rad/s，求轴2的最小角速度2min及两轴的夹角。（2）（6分）图示差动螺旋机构。A处螺旋为左旋，导程=5mm, B处螺旋为右旋，导程=6mm。当螺杆沿箭头方向转10时，试求螺母C的移动量及移动方向。2004-2005年第一学期考试试题（B卷答案）机械原理使

5、用班级：0201040102010409; 0202140102021407;02011401020114020201340102013402, 0201440102014402, 0201540102015402一、（1）（8分）=3821031（A处为复合铰链）（2）（12分）高副低代前：3821111392131 机构具有确定的运动，机构为级机构。OCDFEG834567OB91012（级杆组）（级杆组）（级杆组）题一（2）二、（10分）解（1）双曲柄机构：lAD最小， lAD15080+120 lAD50 （2）曲柄摇杆机构：lAB最小 若lAD最大，80150+120 150lAD9

6、0，不可能 lBC最大，80+150lAD120 110lAD150 （3）双摇杆机构： AD显然不是最短件的对边，分三种情况： AD最小，lAD15080+120 80lAD50 AD最大，lAD80150+120 AD在最大和最小之间，80+150lAD120 110lAD80 所以，双摇杆机构，110lAD50 和 350lAD190三、（12分）解：图解法（1） （2分）（2） 在滑道上任取一点，根据s=50取点，在、点处做角，两线交于o点78。 （1分）（3）作距滑道e=10mm的平行线，以o为原心、o为半径做圆交该线于点A。（3分） （4）以A为圆心、A为半径做弧交A于点E。平分E

7、即为曲柄长度。（3分） （5）以A为圆心、以曲柄长度为半径做圆交延长线于点B1、于点B2。则连杆长度为B1C1或B2C2。（3分）12解析法： H2=2* b2 *(1- cosq)+2* a2 *(1+ cosq) e= (b2-a2)sin q/H 代入数据，解得：a23.62 mm ，b=39.47 mm四、（12分）(1) 图(a)中h = mm，r0 = 20 mm；图(b)中h = 20 mm，r0 = 20 mm；(2) 图(a)中max = 90 o cos-1(2/3)，此时点O在点A左边，且OA与从动件导路垂直 ；图(b)中max = 0 o，所有位置都是如此。五、（1）（10分） 解：（1） (2分) （1分） （1分） = （1分） = （1分） （1分） mm (1分) （2分）（2）（14分）答案：=15.36，（2分）pn=7.854(mm)，（2分）pt=8.145(mm)，（2分）rf1=20.208(mm)，（2分）zv1=20.075，zv2=40.150，（3分）=2.21 (3分)六、（10分）解：（1）分解轮系1）4（5）、2、6、3-行星轮系2）1、2-定轴轮系（
