1、八年级下册作图训练1、 作出斜面上物体的受力示意图。2、 物体对斜面的压力为80N，作出压力的示意图。3、 已知物体的重力为100N，受到竖直向上的20N的拉力，试作出它对地面压力的图示。第1题第2题第3题4、作出图的物体受到的重力的示意图。5、小车受到200N与水平方向成30度的斜向上的力，作出该力的示意图。6、物体随水平传送带匀速移动，作出物体所受力的示意图。第4题第5题第6题第7题7、如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图。8、如图所示，画出在斜面上匀速上滑的物体A所受到的重力和摩擦力的示意图（说明：重力大于摩擦力）9、画出图杯中

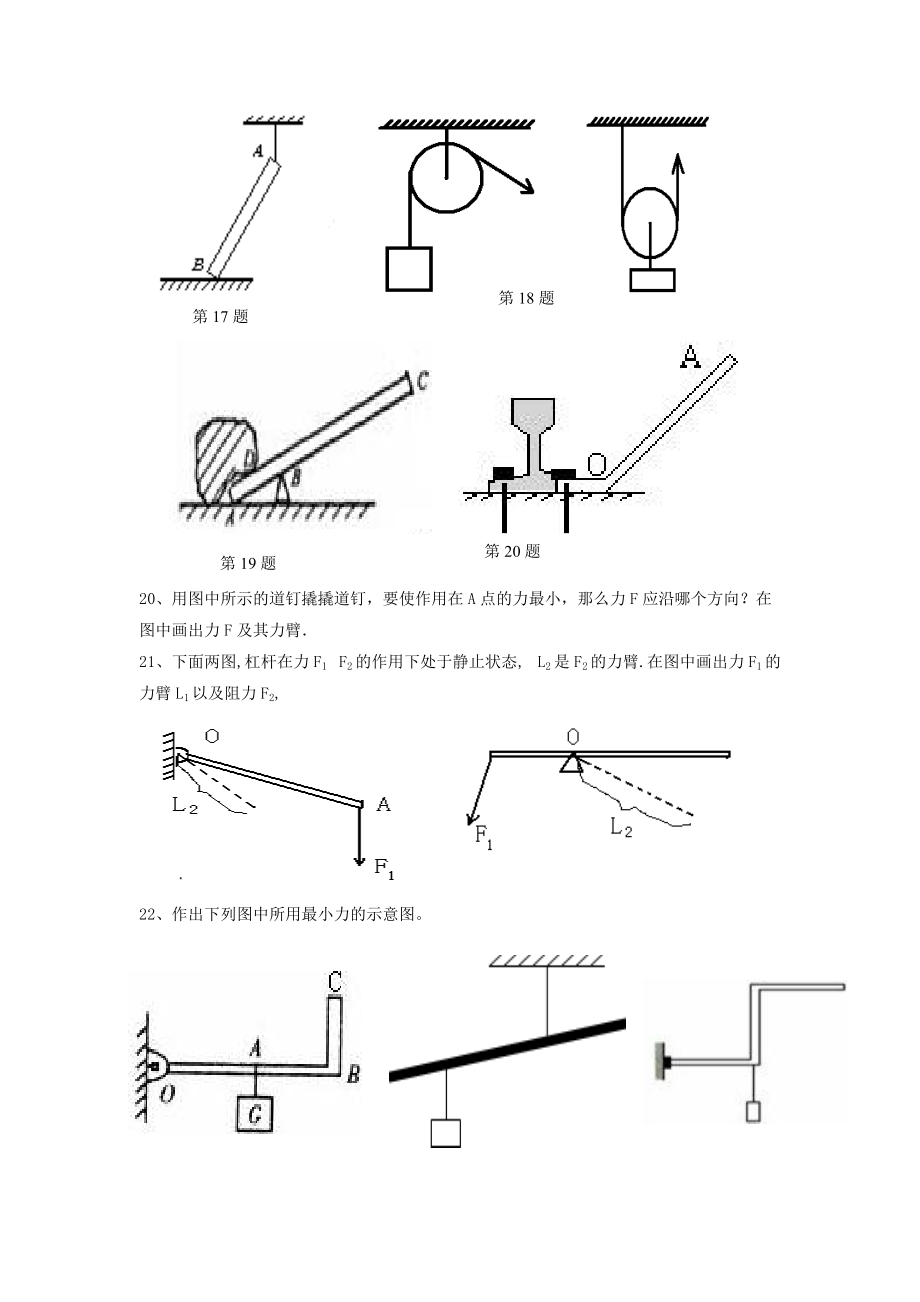

2、的球所受力示意图，F浮=5N第11题10、如图，将一物体没入水中，放手后上浮，请画出它所受重力和浮力的示意图第8题第9题第10题11、作出小球的受力示意图。12、作出凹槽中物体受力的示意图13、一小球从斜面上滚下在到达如图所示粗糙水平面上，画出小球受力示意图。14、用力F将物体压在竖直墙上，画出物体受力示意图15、图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图第13题第12题第15题第14题16、作出图中杠杆的动力臂L1和阻力臂L2.17、作出图中拉力的力臂和重力的示意图。18、作出定滑轮和动滑轮的杠杆示意图.19、如图是人们用木棒撬石块的示意图（木棒自重不计）

3、请在图中画出最小的动力F1的示意图及相应的力臂。第19题第20题第17题第18题20、用图中所示的道钉撬撬道钉，要使作用在A点的力最小，那么力F应沿哪个方向？在图中画出力F及其力臂21、下面两图,杠杆在力F1 F2的作用下处于静止状态, L2是F2的力臂.在图中画出力F1的力臂L1以及阻力F2, 22、作出下列图中所用最小力的示意图。第23题翻转23、如图，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起。24、如图，将两个滑轮连成省力的滑轮组，要求人用力往上拉绳使重物升起。25、用图中所示的滑轮，组成一个滑轮组提升重物，请画出绳子最省力的绕法。26、如图，用图中的滑轮组成一个能省到1/4
