第章施工现场总平面布置及机械配备水平

1、第四章施工现场总平面布置及机械配备第一节现场概况第二节临时设施设计第三节临时给排水设计与施工第四节施工现场临时用电设计第五节施工现场临时消防措施设计第六节机械设备配置第四章施工现场总平面布置及机械配备第一节现场概况1 、施工现场概况本工程位于深圳市南山区海德一路与后海大道交汇处东北角，北侧为天利中央商务广场，东部与南山商业文化中心区建筑群自然融合连接，延续至海岸线，西侧为海 岸明珠住宅小区，南侧为乐安居家居商城。2、现场平面实际情况场地呈正方形布置，根据施工图纸，将施工现场分为10 个施工区段，现阶段基坑支护已开始，基坑土方即将开挖，现场水电均已接通。由于深圳中心区土地利用较为紧张，本工程场地

2、内供使用的空闲用地有限，西侧基坑边线与围墙距离约4ml北侧仅为2ml基本不能布置临时设施，东侧基坑边距围墙约14m仅可以在此部位布置部分临时设施。因此，需要对各种临时设施进行合理紧凑的布置才能解决现场施工的要求。现场总平面布置图分别参见如下图：1、 附图一地下室施工阶段现场总平面布置图2、 附图二地上主体结构施工阶段现场总平面布置图3、 附图三装饰装修施工阶段现场总平面布置图第二节临时设施设计1、临时设施设计原则本工程包括A栋酒店与办公楼、B栋商务公寓及C栋商业配套设施。施工总平面布 置合理与否，将直接响到工程是否能有条不紊地开展，影响到安全文明施工管理是否能顺利进行。我们对本工程施工现场平面

3、布置的原则为：(1) 满足深圳市“净、畅、宁”文件规定，做好场区内道路硬化、环境植被美化和降噪除尘净化工作。(2) 场地内需要与其他标段半封闭隔离，独立使用，独立进出口。现场布置主要包括办公区、生活区以及生产区。(3) 应保证场内交通运输畅通场，并且临时道路应能满足载重车辆行驶的要求，比如：如混凝土罐车、钢筋运输车辆、钢结构运输、玻璃幕墙运输等。(4) 塔吊的选型和数量应考虑几方面因素，起重能力，对建筑的覆盖范围应尽可能 的减少盲区，塔吊应装、拆卸方便；混凝土输送泵随结构施工机动布置；人货电梯应 考虑建筑内外的运输方便性和平面上均匀布置。(5)材料堆放、加工区的数量和大小应满足施工对材料要求的

4、前提下，最大限度地 减少场内运输，特别是场内二次倒运，且尽量布置在塔吊的覆盖范围之内。(6)在平面交通上，解决出入车辆相互干扰的问题，以及与市区主干道的连接。(7)施工现场、生活区都要符合安全、消防规范，配备安全防护设施和消防器材。(8)充分利用现场尽量节约用地、节约用水、节约用材、节约能源。(9)员工宿舍的设置应能满足施工高峰期人员现场住宿的要求。(10)临时设施均建设于红线用地范围内。2、生产区临时设施生产区平面布置按照施工的不同阶段有所不同， 本工程绘制了 3张总平面布置图, 分别是：附图一 地下室施工阶段现场总平面布置图；附图二 地上主体结构施工 阶段现场总平面布置图；附图三 装饰装修

5、施工阶段现场总平面布置图。材料堆放、加工场由于本工程地下室施工阶段基坑周边场地较小，主要利用基坑南侧场地作为钢筋 加工场，利用环梁上方作为临时木工加工场，A栋钢结构构件随进度即使进场并吊装。主体施工时，将北侧及A、B栋塔楼间的二层裙房暂时留出不施工，A栋南北侧 地下室顶板作为钢结构堆放场地，A、 B栋塔楼间的地下室顶板作为钢筋加工场地。各阶段施工过程中的材料堆放、加工场的布置详见各阶段的施工现场平面布置图。加工场(棚)占地面积表序号临时设施总占地面积数量1钢筋加工场2000 m22个2木工加工场1000 m22个3临时仓库200 m21个4钢结构堆放场地3000 m22个5玻璃幕墙堆放场150

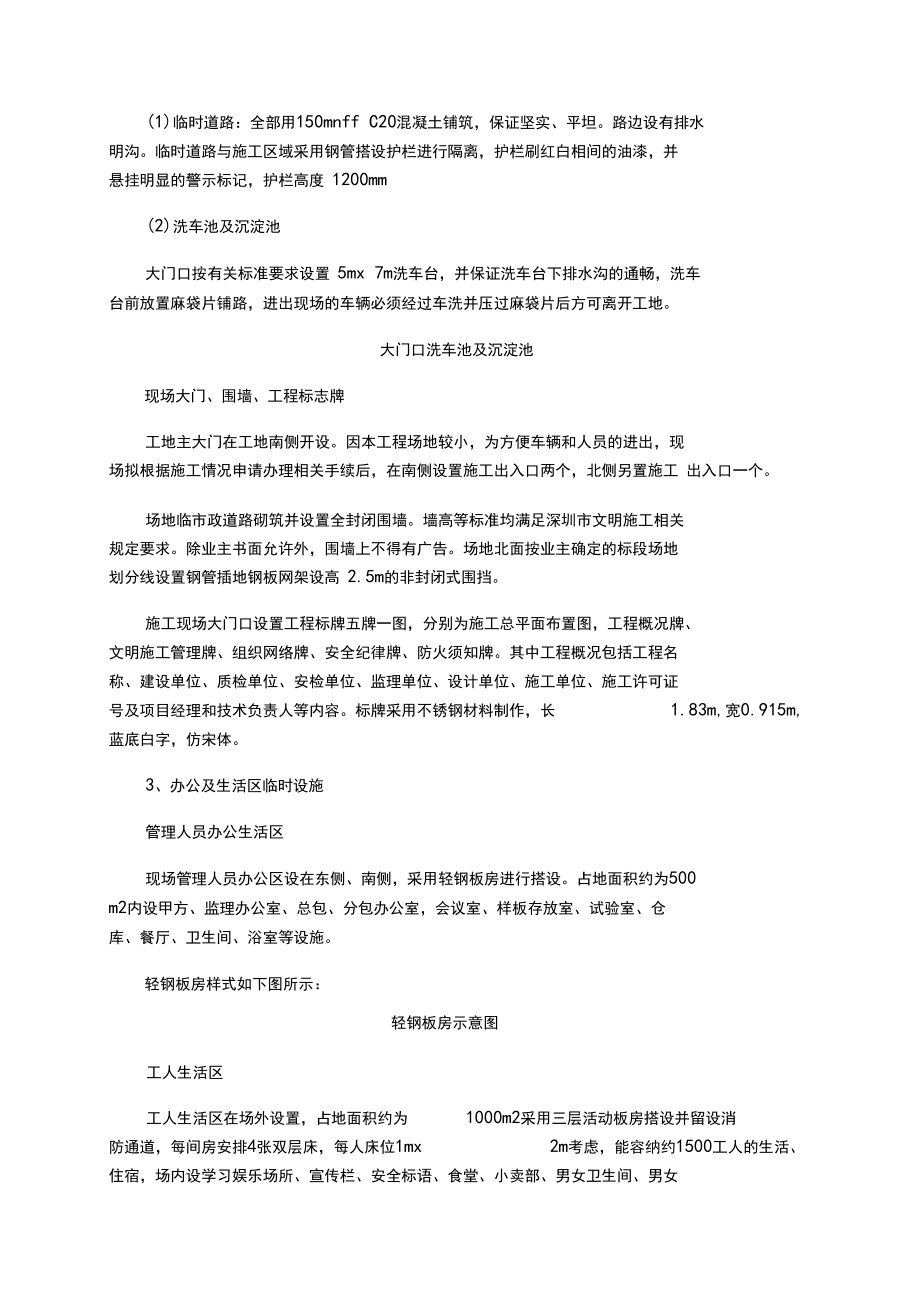

6、0 m21个临时道路、洗车池及沉淀池(1)临时道路：全部用150mnff C20混凝土铺筑，保证坚实、平坦。路边设有排水 明沟。临时道路与施工区域采用钢管搭设护栏进行隔离，护栏刷红白相间的油漆，并 悬挂明显的警示标记，护栏高度 1200mm(2)洗车池及沉淀池大门口按有关标准要求设置 5mx 7m洗车台，并保证洗车台下排水沟的通畅，洗车 台前放置麻袋片铺路，进出现场的车辆必须经过车洗并压过麻袋片后方可离开工地。大门口洗车池及沉淀池现场大门、围墙、工程标志牌工地主大门在工地南侧开设。因本工程场地较小，为方便车辆和人员的进出，现 场拟根据施工情况申请办理相关手续后，在南侧设置施工出入口两个，北侧另

7、置施工 出入口一个。场地临市政道路砌筑并设置全封闭围墙。墙高等标准均满足深圳市文明施工相关 规定要求。除业主书面允许外，围墙上不得有广告。场地北面按业主确定的标段场地 划分线设置钢管插地钢板网架设高 2.5m的非封闭式围挡。施工现场大门口设置工程标牌五牌一图，分别为施工总平面布置图，工程概况牌、 文明施工管理牌、组织网络牌、安全纪律牌、防火须知牌。其中工程概况包括工程名 称、建设单位、质检单位、安检单位、监理单位、设计单位、施工单位、施工许可证 号及项目经理和技术负责人等内容。标牌采用不锈钢材料制作，长 1.83m,宽0.915m, 蓝底白字，仿宋体。3、办公及生活区临时设施管理人员办公生活区

8、现场管理人员办公区设在东侧、南侧，采用轻钢板房进行搭设。占地面积约为500 m2内设甲方、监理办公室、总包、分包办公室，会议室、样板存放室、试验室、仓 库、餐厅、卫生间、浴室等设施。轻钢板房样式如下图所示：轻钢板房示意图工人生活区工人生活区在场外设置，占地面积约为1000m2采用三层活动板房搭设并留设消防通道，每间房安排4张双层床，每人床位1mx 2m考虑，能容纳约1500工人的生活、 住宿，场内设学习娱乐场所、宣传栏、安全标语、食堂、小卖部、男女卫生间、男女 浴室等，工人食堂水泥地坪和吊顶，四面墙粉白，有通风排烟设施，灶台贴白色瓷砖，四周墙面贴1.2m高墙砖，地面贴防滑地砖，室内排水良好。4

9、、场地硬化、绿化，施工道路施工临时道路包括施工范围内循环路、循环路与拟建建筑物之间通道、循环路与市政道路间的连接通道。施工临时道路必须硬化，设有两个行车道，一个停车道，道路两旁设有满足施工需要的临时排水设施。施工道路的路面宽度为8m,使用C20混凝土，厚度为200mm满足国家规范要求，能保证大型设备的运输。设专 人负责道路的清洁，障碍清除维修保养工作，保持道路清洁，畅通，保证环境卫生，预防空气污染和环境污染。为建设深圳市安全文明样板工地，施工现场推行硬地化和绿地化，并做一个绿化景点，让钢筋混凝土的工地充满绿意，以美化环境，达到规定要求，为工程施工创造一个良好的环境。施工现场的临时设施室内地面、

10、材料堆放场、加工场、仓库地面等浇筑20cm的C15混凝土，材料分类堆放场地用不同的颜色线划分、标示清楚，机动车通道的宽度为 5m其外侧设置排水沟、浆槽。上述以外的其他临时施 工用地，可根据实际情况整平压实后作绿化处理。有关处理方案要先征得监理业主同意。具体平面位置见施工平面布置图。第三节临时给排水设计与施工1 、用水量计算工地临时供水的水量计算有现场施工用水、施工机械用水、现场生活用水、冲洗马路和洗车用水及消防用水等5 项。施工用水(1) 现场施工用水量，按下式计算：q1=K12 (Q1XN1)XK2/(T1 Xt)/(8 X 3600)q1一施工用水量(L/S)K1未预计的施工用水系数()取

11、Q1每(季)度工程量(以实物计量单位表示)取 30000M3N1一施工用水定额取 400L/ M3 (养护用水)T1每(季)度有效作业日(d)取90天t 一每天工作班数(取 2)计算得：q1= X 30000X 400 X (90 X 2)/(8 X 3600)=4 L/S(2)生活办公用水q2= (P1 X N2X K4)/(t 义8义 3600)q2一生活用水量(L/S)P1一施工高峰期人数，取 2000N2一施工现场生活用水定额，取120L/人班K4一施工现场用水不均衡系数，取t 一每天工作班数取2计算得 q2=(2000 X120X/ ( 2X8X3600)=6.25 L/S(3)消防

12、用水量：施工现场按二个消火栓同时使用考虑，则消防用水量为10L/S(4)总用水量(0 )计算：9 =10+ (q1+q2)=10+4+=20.25 L/S(5)水源选择及临时给水系统：水源利用现场市政管网给水。水表的选择为：d一水表直径(mj)10 一耗水量(L/S )V一水流速取 2.5m/S经计算及综合考虑，施工现场的水表采用DN1002、给排水设计与布置结合本工程特点，综合考虑施工现场具体情况，遵循合理经济原则，对本工程 临时用水进行合理设计与布置，同时考虑临时消防要求，配置消防设施。给水设计与布置结合本工程楼层高、工期紧的特点，综合考虑施工现场的具体情况，遵循合理经济的原则，给水管采用

13、镀锌钢管和 PVC管综合敷设。根据市政指定的水表位置，给水干管从施工现场西侧工地材料出入口的DN100水表后开始接管，进入工地后沿基坑顶外围成环敷设。（1）地下室施工阶段：在基坑支护完成后，沿基坑顶四周成环敷设DN100消防给水干管。消防给水干管原则上每50 米安装一个消火栓，每个消火栓立管上外接DN25给水短管，作为施工现场施工用水接驳点，预计地下室施工阶段消火栓共计12 个，具体布置见附图一。在地下室底板施工过程中，东西南北侧各均匀布置3 条DN25管至底，基坑外各加工场用水点由环网干管灵活引出。（ 2）主体施工阶段：本工程地上建筑物分为A、 B 两座高层及裙楼三大部分。其中A座总高度达3

14、00.8米，是本工程临时供水的难点。为了保证施工的正常用水 及供水管网的安全，A座供水分为两个供水系统，140F为第一个供水系统， 4261F为第二个供水系统。两个供水系统均采用水池与增压泵联合供水的方式。第一个供水系统的水池与增压泵设于北面首层地面A& C3交BR BC轴，水池的有效容积为72立方；水泵扬程为200米，口径为DN8Q地面水泵设2台，一备一用。地面水泵同时兼顾B 座及裙楼的供水。第二个供水系统的水池及增压水泵设于41层设备层，位置位于 A4轴交AA AB轴的直饮水机房，水池有效容积为 50立方；水 泵扬程为120米，口径为DN80 41层增压泵设2台，一备一用。另外，

15、A座的两个 供水系统均分为高、低区供水立管。在所有楼上供水管网中，若楼层的静水压力超过 50 米 , 必须在楼层供水支管前安装减压阀。本工程每栋楼楼层内安装2 根供水立管即可满足施工及消防要求。立管优先从永久水管井敷设（但同时考虑正式工程的水管安装，尽量避免与正式工程水管打架，确保临时水管能坚持到精装后期）。每层每根立管接1个DN65mmi消火栓和1个DN25的给水点。（ 3） 装饰阶段：前期装饰的用水可直接利用主体阶段的管网，若涉及到临时给水立管要移位，后期装饰用水再从安全楼梯的上下扶手间隙敷设DN65的立管，每根立管同样引出一个 DN65消火栓及1个DN25给水点。 临时给水立管待生活水泵

16、 房投入使用后方可陆续拆除。（ 4）生活区给水主要是厕所、淋浴、食堂用水及消防用水。排水设计与布置（ 1）施工现场汇水面积划分本工程施工现场从办公区入口以西开始计，总占地面积为12589.0 平方米。结合现场地形、地下排水管网及基坑顶外环排水沟设置情况，整个施工现场共划分为8 个汇水区域。区域划分如下：汇水面积F1 为 420 平方米，位于基坑北土钉护坡上汇水面积F2为1044平方米，位于北面施工道路片区；汇水面积F3为450平方米，位于东侧施工道路片区；汇水面积F4为800平方米，位于东侧施工现场入口区域；汇水面积F5为750平方米，位于东南面施工道路即1号沉淀池附近片区；汇水面积F6为14

17、25平方米，位于西南侧施工道路即4号沉淀池附近片区；汇水面积F7为400平方米，位于西侧土钉护坡上；汇水面积F8 为 6500 平方米，为整个基坑范围内。按深圳市一年一遇的的降雨强度计，各区域的设计雨水流量如下：qy 为设计雨水流量（L/S）qj 设计降雨强度（L/）W径流系数FW 汇水面积（m2）深圳市一年一遇的降水强度为380 L/ ，径流系数除F8 按外，其它按计，经计算各汇水面积的流量如下：F1= 14.36L/S; F2=35.71 L/S; F3= 15.39L/S; F4=27.36L/S; F5=25.65 L/S; F6= 48.74L/S; F7=13.68 L/S; F8

18、=74.10 L/S。（ 2）基坑顶外环排水系统设置在施工现场周边（紧贴挡土墙边）建立良好的排水系统，做到坡向合理，排水有力。1 ） 、除正西侧及西北面的土钉支护上的排水明沟设在基坑顶原硬化地面上外，东、南、北三面的排水沟紧贴挡土墙外侧。水沟净宽300mm起坡点为250（局部为200）,坡度为3%0 （局部为5%）,沟端深度控制在 350与450间，沟端设集水井， 集水井也兼作沉淀池，集水井分两格和三格，两格尺寸为1800 X 1000Xl200mm«X宽X深）。集水井的位置主要考虑到排水的方便，可参考道路检查井的位置布置。南侧1#、4#集水井及北侧的 8#集水井（三格沉淀池 300

19、0X1500X1500）,与 雨水检查井的连接管采用De500碎管。其它小集水井连接管采用De250pvc管。2 ） 、基坑内的排水设置详见土方开挖方案内的基坑降排水措施，根据基坑内的水泵分布情况，汇水量主要集中在的1#、 4#、 8#集水井，最大的汇水量为4#集水井达73.74L/S。另外，连接管为 De250的集水井中，汇水量最大的为9#集水井，达32.09L/S 。3）、经查给排水设计手册：连接管按5%坡度安装，满流度按考虑，各种集水 井连接管的流量如下：De250=40.22L/S; De300=65.43L/S; De500=255.48L/S。故，现场所有临时排水系统设置满足深圳强

20、降雨的排水要求。4） 、所有基坑顶外环排水沟及集水井均加盖板，水沟及集水井定期派人清理。5）、生活区内的食堂设隔油池、厕所设化粪池、雨水口设沉砂池进行简易处理 后方可排入排水管网。现场洗车池需二级沉砂处理。第四节施工现场临时用电设计1、施工现场临时用电总体设计根据建设部JGJ46-2005施工现场临时用电安全技术规范的有关规定，为保 证供电的可靠性，决定施工现场主要地面设备采用放射式供电，布置详见施工现 场临时用电总平面图，装修及设备安装阶段，各类设备用电、照明用电采用树干 式及放射式相结合进行供电。为保证大型施工机具运行的可靠性，对其采用独立回 路供电的措施。考虑市政停电及突发因素的发生，为

21、避免工程的关键环节受之影 响，在配电室旁设置柴油发电机房，内置一台320KW课油发电机，采用手动切换以备使用。在每层楼的中心位置及重要负荷处设置分配电箱，从配电房至分配电箱的 线路根据现场实际情况分别采用砌筑电缆沟、穿钢管及架空方式敷设，从分配电箱 以放射式向楼层开关箱和设备开关箱送电。楼层配电示意图2、施工现场用电负荷计算厅P设备名称数量单位额定功率（KW合计（Kvy1混凝土搅拌机3台电焊机22台306602塔吊1台50503塔吊2台42844塔吊2台1052105木工加工设备8台3246钢筋弯曲机6台3187钢筋切断机6台4248人货电梯3台561689钢筋调直机2台31810潜水泵10台

22、33011混凝土振捣器32台4812生活区电器组估计10013施工现场照明动力负荷10%14逆变焊机4台197615交流焊机2台234616CO2气体保护焊机24台2457617空压机4台5. 52218电动角向砂轮机10台0. 33根据主要用电设备一览表，采用设备需用系数法计算负荷负荷计算：计算公式：Ij=P/ COS(1)混凝土搅拌机组kx=, CO=,tg =P js = kx - P e = x =Q js = P js tg =x =(2)电焊机kx=, CO=,tg =P js = kx - P e = X600=180KWQ js = P js tg =180x =(3)木工加工

23、设备组kx=, CO=,tg =P js = kx - P e = x 18=Q js = P js tg =x =(4)塔式起重机组kx=, CO=,tg =P js = kx - P e = X210=63KWQ js = P js tg =63x =(5)钢筋弯曲机、切断机、调直机组kx=, CO=,tg =P js = kx - P e = x 60=39KWQ js = P js tg 二60x =(6)人货电梯组kx=, CO=,tg 二P js = kx - P e = x 168=Q js = P js tg 二 x 二(7)潜水泵、振捣器组kx=, CO=,tg 二Pjs =

24、 kx - Pe= x 60=39KWQ js = P js tg 二60x =(8)生活区电器组kx=, CO=,tg 二Pjs = kx - Pe= x 100=30KWQ js = P js tg 二30x =(9)现场照明依照照明负荷大约为动力用电负荷的5%计算：Pjs = KW(10)钢结构用电设备焊机：Kx=, tg=COS=P= kx X (19 X4+23X2+24X 24+4X +1OX=X =(11)总的计算负荷计算，干线同期系数取kx=0总的有功功率：Pjs = kx Pjs = x (4-180+63+39+30+39)=总的无功功率：Qjs = kx (Pjs tg

25、尸 kx - Qjs = x (+4 =总的视在功率：总的计算电流计算：根据计算的总的视在功率现场设置的三台S11-M- 400/10型三相电力变压器,它的总容量为1200KVA大于X (增容系数尸KVA能够满足使用要求。3、配电线路设计：配电线路的形式及基本系统选择从配电变压器采用电缆沿电缆沟引到配电房内的总配电柜，根据建设部JGJ46-2005施工现场临时用电安全技术规范要求，施工配电变压器采用低压侧 中性点直接接地的TN-S保护接零系统。从总配电柜开始所有线路、设备一律采用 三相五线系统、单相三线系统接零保护形式，以三级配电二级保护的方式运行。总 配电柜设过热、过流、及漏电保护，设备开关

26、箱设过热、过流及漏电保护。所有从 配电房引出的配电电缆均在保护零线末端设置重复接地，保护零线一律采用黄、绿双色线，干线截面不小于16mm2,支线截面不小于 2.5 mm2,黄、绿双色线严禁用作相线。配电线路敷设本工程施工现场主要采用塑料绝缘塑料护套电力电缆，一般在工地周围沿地面电缆沟敷设，过道口处均穿100或150钢管保护，竖向电缆利用塔楼井道和板面 预留孔洞引上，每层设楼层配电箱。配电线路导线截面选择：根据既要安全运行又要经济合理的原则，分别对各回路进行验算，按允许温升验算，Tm=60，C=25N1 回路查表所需电缆截面选择VV-3 185+2 95N2回路查表所需电缆截面选择VV-3 X

27、185+2 X 95N3回路查表所需电缆截面选择VV-3 X 185+2 X 70N4回路查表所需电缆截面选择VV-3 X 185+2 X 95N5回路查表所需电缆截面选择VV-3 X 185+2 X 954、施工现场照明设计场地照明、加工区域照明及夜间施工照明根据本工程材料加工场分布以及工期紧张，需要夜间施工的特点。在工地四周安装若干个临时照明平台，配以镝灯对场地进行照明，为避免光污染对周围环境造成影响，设置专人对镝灯进行管理，保证对低处照射，避免平射及高射。加工区域照明主要采用250W带灯罩的自整流水银灯对作业面进行照射。夜间施工照明主要 利用塔吊上的镝灯或设置在楼层上的照明平台上的镝灯进

28、行照明。地下室及楼层内部照明由于地下室、及楼层内部均无法自然采光，考虑在地下室及塔楼设置若干台380/36V低压安全变压器，采用 BV-16 mm2塑料铜芯线架设低压照明灯，为无采光 部位工程施工提供照明条件。生活区及办公区照明生活区宿舍采用20W带电容补偿的荧光灯具照明，厕所采用白炽灯照明，冲凉 房采用防水灯具。办公室采用40W带电容补偿的荧光灯具照明。5、总配电箱、分配电箱及开关箱的设计为保证市电停电时重要施工设备的使用，现场设320KW课油发电机一台，当市电停电时可向母线上的重要负荷供电，但应注意防止柴油发电机发生过载现象。施工现场均采用符合施工现场临时用电规范及地方规定的成品低压配电柜

29、、室外配电控制柜、分配电箱、开关箱，箱柜内分设接地、接零排，箱柜外壳均用软铜线与PE母排做可靠连接。低压配电柜安装本工程施工临时配电室共装设低压配电柜3 台，低压配电柜设总开关及各馈出开关。回路均装设隔离开关及漏电断路器，其额定漏电动作电流与漏电动作时间的乘积不大于30mA?s以实现过载，短路及漏电保护功能。在各配电柜内配置备用 回路，以便在主回路开关损坏的情况下及时将负荷转接到备用回路上。分配电总箱分配电总箱的位置一般设置在主要用电负荷附近，采取动力与照明分开设置的办法，分配电箱内设置隔离开关及空气断路器。照明配电箱内设置隔离开关及漏电开关，照明用漏电开关，其额定漏电动作电流一般选择不大于3

30、0mA漏电动作时间不大于。在潮湿场所及易触及各类金属物体的场所选用36V低压照明，在金属容器等特别危险场所，一律采用12V低压照明，其额定漏电动作电流一般选择不大于15mA漏电动作时间不大于。设备开关箱设备开关箱的电源由各分配电箱引出，设备开关箱一般设于设备旁且便于操作的地方，设置一律采用“一机一箱一闸一漏电”的保护方式，内装隔离开关，漏电断路器，开关箱内的漏电断路器的动作电流应考虑与总配电柜内的漏电断路器的漏电动作电流相匹配，做到既能可靠保护，又能分级动作。现场电焊机配备专用配电箱，内设隔离开关和空载降压保护器，以保证施工用 电安全。配电箱的制作及安装要求固定式分配电箱及开关箱的下底与地面的

31、垂直距离一般为距地1.4m,移动式开关箱下底与地面的垂直距离为 0.6m,各配电箱均采用1.5mm厚优质钢板制作，要 求焊接牢固，带门带锁，电器安装位置合理，固定牢固，不松动，室外配电箱具备 防雨罩。所有进出线均从箱底引入，箱底设有电缆固定角钢，箱的设置应满足两人 同时作业的要求，且方便操作，箱的四周不得有妨碍操作的物体或易燃易爆品。6、接地装置设计要求接地电阻不大于 10Q,柴油发电机单独设接地装置，接地电阻不大于4Qo鉴于本工程为变压器中性点直接接地系统，为防止零线断线，增加可靠性，在各回路零线末端设置重复接地（线路较长的回路适当多设置重复接地），设置部位宜在分配电箱处，如施工方便也可采用

32、已施工的桩基主筋作为重复接地体，变压器中性点接地亦同上，如位置不能满足要求，可用/ 50X5 （L=2500）镀锌角钢，三条 直接打入地下并用一40X 4镀锌扁钢焊接引出，接地线采用不小于 16mm塑料双色 铜芯线，由总配电柜引出线路的保护零线一律与重复接地点可靠连接。第五节施工现场临时消防措施设计结合本工程特点，综合考虑施工现场具体情况，遵循合理、安全、经济原则， 对本工程临时消防用水进行合理设计与布置，同时配置消防设施。为了满足消防要求，在施工场地安装消防与施工用水环网一周，沿围墙铺设，管材选用镀锌钢管 DN100，沿线按要求布置消火栓（DN65。主体施工到塔楼时，利 用地下室消防水池储水

33、，安装二台加压水泵（一备一用）向中间设备层各楼层及中间设备层消防水箱供水，楼层内竖向安装一根DN80的镀锌钢管；中间设备层以上消防用水，利用中间设备层消防水池储水，安装二台加压水泵（一备一用）作为二次加压，楼层内竖向安装一根 DN80的镀锌钢管，在各施工层引出管径DN65,安装DN65消火栓一个配置25米水龙带及水枪一个，以满足消防要求。具体布置见临时 给排水平面布置图。另需在大门口设专用消防架，配置水桶、消防斧、铁铲、干粉 灭火器等灭火工具，以备急用，平时，由值班保安统一管理。具体布置见：1、附图四 施工现场临时用水平面布置图2、附图五施工现场临时用电平面布置图第六节机械设备配置根据本工程施

34、工组织总体部署以及工程施工特点，施工机械分阶段配备，以满 足工程施工需要。1、地下室结构施工阶段机械设备配备配备说明在地下室结构施工阶段，主要考虑到地下室钢筋混凝土工程施工，型钢骨及钢 管碎组合柱安装。根据现场场地情况，1辆160t汽车吊、5台塔吊、2台混凝土输送泵、20台罐 车、2台布料机、3套钢筋加工设备、8套模板加工设备等。配备1辆160T的汽车吊用于塔吊的安装。布置 2台塔吊主要用于钢筋、模板的 吊运，以及场内物资的水平、垂直运输。在地下室施工阶段选用5台外附固定式塔机塔吊安装在地下室底板，标高为-1375m上，不需要附墙，用于地下室水平及垂直运输。配备2台HBT混凝土输送泵主要用于地

35、下室内墙柱及楼板混凝土的施工，与布 料机搭配使用，并与塔吊吊斗相互配合。配备钢筋、模板加工设备用于钢筋、模板 的加工，利用塔吊进行水平及垂直的运输。混凝土全部采用商品混凝土，20台罐车用于混凝土的运输，可满足混凝土浇筑要求。配备30台扬程30m的潜水泵抽除地下室基坑集水井内的积水，以及坑边降水井 内的地下水。机械设备配备一览表序 号机械设备名称性能数量备注拟进场日期1塔吊MCR22545m2台水平垂直运输塔吊36B60m1台水平垂直运输3塔吊23B50m1台水平垂直运输4塔吊561356m1台水平垂直运输5汽布吊160t1台塔吊安装等6混凝土输送泵HBT80D380m/H2台混凝土输送7混凝土

36、输送罐车C 38m20辆混凝土运输8布料机2台混凝土浇筑9钢筋切断机小6小40mm6台钢筋加工10钢筋弯曲机小6小40mm6台钢筋加工11钢筋调直机1 4 1 14mm2台钢筋加工12电焊机bX5-50022台铁件制作13木工加工机具8套模板加工14手提电锯30台模板加工15钢筋直螺纹加工机具2台钢筋连接16高频插入式振捣器5032支混凝土振捣17混凝土平板振捣仪PZ-502台混凝土振捣18装载机ZL401台场内运输19翻斗车4台场内运输20平板汽车8t2台材料运输21面包车8座1台外出办公22全站仪GTS-3112台测量放线23激光垂准仪1/450002台测量放线24激光经纬仪2"3台测量放线25自动安平水准仪S23台标图测量26潜水泵扬程30m30台降排水27柴油发电机2431台备用电源28水准仪NA2523台测量29经纬仪JZ5台测量30直流电焊机CZ-6302构件焊接碳弧 气刨31直流电焊机CZ-50013构件安装焊接32直流电焊机CZ-4002构件安装点焊33CO2气保焊YM4003构件安装焊接34千斤顶3吨6构件安装校正35空气压缩机4L-20/82焊缝清理36烘箱ZRJ1502焊接材料烘烤37超声探伤仪CTS-261构件探伤2、主体结构施工阶段机械设备配备配备说明2.1.1 塔吊主体结构施工阶段的机械设备大部分与地下室结构施工阶段相同，如钢筋模
