鲅鱼圈标志桩(新)施工方案

1、辽河石化公司鲅鱼圈储运部长输管线标示牌修补工程（标志桩、里程桩、加密桩、标示牌） 施 工 措 施 方 案编 制 人： 审 核 人： 批 准 人： 盘锦红海实业集团有限公司 2017年8月18日目 录一、工程概况： 3二、施工准备，编制依据： .3三、材料及器具、机械设备、劳动组织要求： 3四、制作施工： 4五、质量要求： 5六、 成品保护：5七、安全措施 ：6八、施工措施：6九、组织机构：9一、 工程概况1、工程量：标志桩150个，里程桩124个，加密桩50个，50个标示牌，转角桩50个，交叉桩50个，穿越桩50个。2、建设单位：辽河石化公司。3、施工单位：盘锦红海实业集团有限公司4、质 量：

2、合格5、工 期：2017年8月18日-2017年10月18日二、施工准备，编制依据（一）施工准备1熟悉施工蓝图，熟知现场管道周围地形情况。2施工前检查GPS仪器是否完好，电源是否充足。3提前勘察施工现场，材料运输道路是否通畅。（二）、编制依据1、施工方案参照的其它有关规范、标准。2、建筑地基基础工程施工质量验收规范GB50202-20023、混凝土结构工程施工质量验收规范GB50204-2002 4、石油建设工程质量检验评定标准（通则）SY4024935、石油建设工程质量检验评定标准（建筑工程）SY402593三、材料及器具、机械设备、劳动组织要求1、标志桩，里程桩，加密桩、铁锹、GPS、钢卷

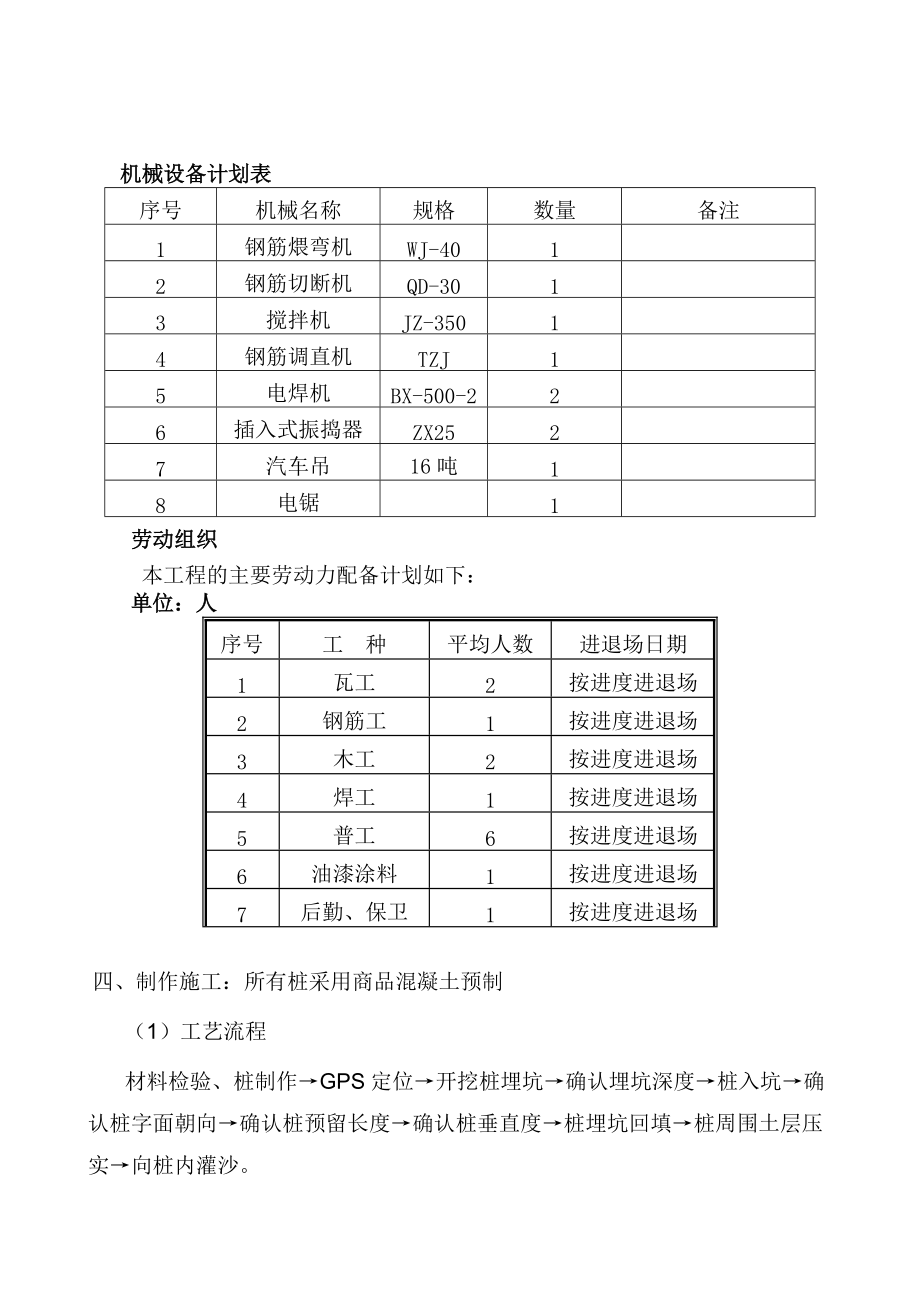

3、尺、吊锤、螺丝刀等。2、桩由基地统一制作，材质为钢筋混凝土结构.3、桩安装前应进行检查验收桩质量，表面应光滑、平整，无缺棱掉角，尺寸允许偏差为±10mm。字样涂刷应均匀一致，字样清晰无模糊现象。机械设备计划表序号机械名称规格数量备注1钢筋煨弯机WJ-4012钢筋切断机QD-3013搅拌机JZ-35014钢筋调直机TZJ15电焊机BX-500-226插入式振捣器ZX2527汽车吊16吨18电锯1劳动组织本工程的主要劳动力配备计划如下： 单位：人序号工 种平均人数进退场日期1瓦工2按进度进退场2钢筋工1按进度进退场3木工2按进度进退场4焊工1按进度进退场5普工6按进度进退场6油漆涂料1按

4、进度进退场7后勤、保卫1按进度进退场四、制作施工：所有桩采用商品混凝土预制（1）工艺流程材料检验、桩制作GPS定位开挖桩埋坑确认埋坑深度桩入坑确认桩字面朝向确认桩预留长度确认桩垂直度桩埋坑回填桩周围土层压实向桩内灌沙。（2） 桩安装前先确认字样是否清晰，规格是否符合要求。（3） GPS定位应依据设计蓝图里程进行定位，确保桩安装位置位于管道正上方，边界桩紧邻征地边线内侧，拐点标识桩应设置在每个转角转折管段的中点处，井室桩安装在管道上方，紧邻井室。（4） 埋坑挖深应满足桩安装要求，中线桩、井室桩、拐点桩埋深800mm，（5） 预留400mm，桩埋深800mm，预留200mm。埋坑深度确认使用钢卷尺

5、进行测量，埋坑深度800mm。（6） 桩入坑时应垂直摆放。（7） 安装桩时注意字样朝向统一，其中，中线桩、井室桩、拐点桩“里程桩号面”朝向逆水流方向安装；“边线桩”字样朝向管道安装。（8） 管道入坑后测量桩所预留的长度，中线桩、井室桩、拐点桩预留400mm，边界桩预留200mm。（9） 使用吊锤测量标识桩垂直度。（10） 桩埋坑回填，回填时严禁向其坑内掩埋腐蚀性等杂物。（11） 桩回填完后，周围土层应压实严密。五、质量要求5.1 GPS定位准确，偏差±100mm。5.2管道穿越级公路或行驶载重8t以下车辆的其它道路处，穿越标识桩设置在公路两侧距边沟坡顶部1.0m处，无边沟时设置在距路

6、边2.0m处。5.3管道穿越普通公路时，穿越标识桩宜设置在公路边沟坡顶部并距沟边1m。无路边沟时，穿越标识桩设置在距路边缘2m处。5.4保证标识桩垂直度±3mm。六、 成品保护 6.1标识桩码放平整，防止倾倒伤人及毁坏标识桩。 6.2标识桩存放选择避光、无腐蚀性材料处堆放，堆放处严禁烟火。 6.3严禁对标识桩进行踩踏、碾压、抛投。 6.4严禁野蛮施工，对标识桩敲击。 6.5严禁对已安装完成的标识桩进行踩踏、碰撞、击打。七、 安全措施7.1施工时穿戴好防护用具，带好安全帽。7.2施工时注意道路安全，注意躲避车辆。7.3标识桩严禁码放过高，以防倒塌伤人。7.4做好社会协调，遇到问题及时汇

7、报，严禁与当地村民发生冲突。八、施工措施1、现场配备50Kw发动机一台，30Kw配电箱一台。2、YJV22-3×25+1×16电缆180m。3、预制场到施工现场终点143公里，每倒运标志桩5个、里程桩3套，需用5顿汽车1台，人工8个工日，每倒运8个加密桩2个标示牌需用5顿汽车1台，人工8个工日,每次每台车到达现场后人工二次倒运1Km。每分别焊接里程桩、加密桩13根需用75Kw发电机2台，15Kw电焊机2台，人工2个工日，皮卡车2台。现场搅拌浇筑C25混凝土每5个桩用翻斗车1台班，人工3个工日。上下班、进出施工现场用中型客车1台，配合甲方用中型吉普车1台，皮卡车1台，小解放货

8、车1台。与当地老百姓协调用吉普车1台2名工作人员。4、预制混凝土桩采用定型钢模板，里程桩15套，加密桩5套。标示牌5套。5、由于该项工程标志桩、加密桩混凝土构件运输及安装过程中易破损，为此节点处采用螺栓连接，详见附图。6、每个标志桩增加310（三级钢）6200钢筋。加密桩414（三级钢）应加长至顶部。标示牌416钢筋上下贯通。7、标桩（加密桩）、标示牌、标志桩，里程桩，1）里程桩铭牌刻板10套 元/套。内容：石油标 中国石油管道名称：盘锦至鲅鱼圈输油管线里 程 数：134公里管理单位：辽河石化鲅鱼圈储运部联系电话： 电话：2）标示牌刻板5套， 元/套。正面：石油标，

9、中国石油，管道设施 法律保护 破坏管道 依法严惩管理单位：辽河石化鲅鱼圈储运部联系电话：背面：管道位置信息，光缆位置信息。3）标桩（加密桩）刻板5套， 元/套。内容：正面1.5米下有输油管线（竖写） 08（J） 22(编号)背面：1.5米下有输油管线（竖写）左面：盘锦市至鲅鱼圈输油管线（竖写）右面：辽河石化鲅鱼圈储运部4）标志桩刻板正面、左面、右面、顶面各10套， 元/套。内容：正面 中国石油。 219×12输油管线，埋深1.5米左面 输油管线 Q/SY地下输油管线 公里数右面 辽河石化鲅鱼圈储运部联系电话：顶面 5）转角桩，交叉桩，穿越桩刻板各10套 元/套。转角桩 左转 或右转 交叉桩 穿越桩 8、标桩标牌涂刷、喷字。（1）标桩涂刷白色有光外墙涂料三遍，四面快干漆喷涂警示标识，（2）标牌刷白色外墙涂料三遍，标牌两面快干漆喷涂警示标识。组 织 机 构长输管线标示牌修补工程施工进度表分项工程工程量 2 0 1 7 年 工 期6
