ALLEGRO输出gerber文件的详细设置和步骤

1、ALLEGRO正确生成gerber文件的详细设置和输出步骤1.Device type 點選Gerber 6x00 表示采用Gerber 6x00格式。2.Film size limits 輸入2416 表示底片最大尺寸為24 x 16英寸。3.Coordinate type 點選Absolute , 表示采用絕對坐標。4.Err action 點選Abort film , 表示遇到錯誤將繼續產生下一張底片。5.Format輸入53 表示數值采用5位整數3位小數。6.Output options 勾選Optimize data , 表示要資料最佳化的輸出。7.Supppress 勾選Leadin

2、g zero , 表示要簡化數值前面的0 勾選Equal coordinates , 表示要簡化相同的坐標。8.Output Unit 點選Inches , 表示采用英制單位。9.Max apertures per wheel 輸入999 , 表示最多可有999個Apertures。10.Scale factor for output 輸入1 表示輸出大小的比例為1。1.Film name : 顯示目前的底片名稱為top。2.Film rotation : 輸入 0 表示不旋轉底片。3.Film offset X,Y : 輸入0 0 表示底片的X,Y軸偏移量為0。4.Undefined lin

3、e width : 輸入6表示在板中線寬為0的線段及文字在底片上以6 mil寬度畫出。5.Shape bounding box : 輸入100 表示當Plot Mode 為Negative時由Shape 的邊緣往外畫100 mil黑色區域。6.Plot mode : 點選Positive , 表示采用正片的畫出格式。7.Film mirrored : 不勾選此項表示不將底片做左右反轉。8.Film contact thermal-reliefs : 不勾選此項只有當Plot Mode 為Negative時此項才有作用可不畫出Thermal-Reliefs , 使其成為完全的導通。9.Suppr

4、ess unconnected pads : 不勾選此項只有當處理層面為內層的走線層時此項才有作用可不畫出該層未接線的PAD。10.Draw missing pad apertures : 不勾選此項若勾選此項表示用于當一個Padstack沒有相應的Flach D-Code時系統可用較小寬度的line D-Code 涂滿此Padstack。11.Usee aperture rotation : 不勾選此項,表示將Flash D-Code旋轉后直接套用在Padstack上面。12.Suppress ahape fill : 不勾選此項只有當Plot Mode 為Negative時此項才有實際功效

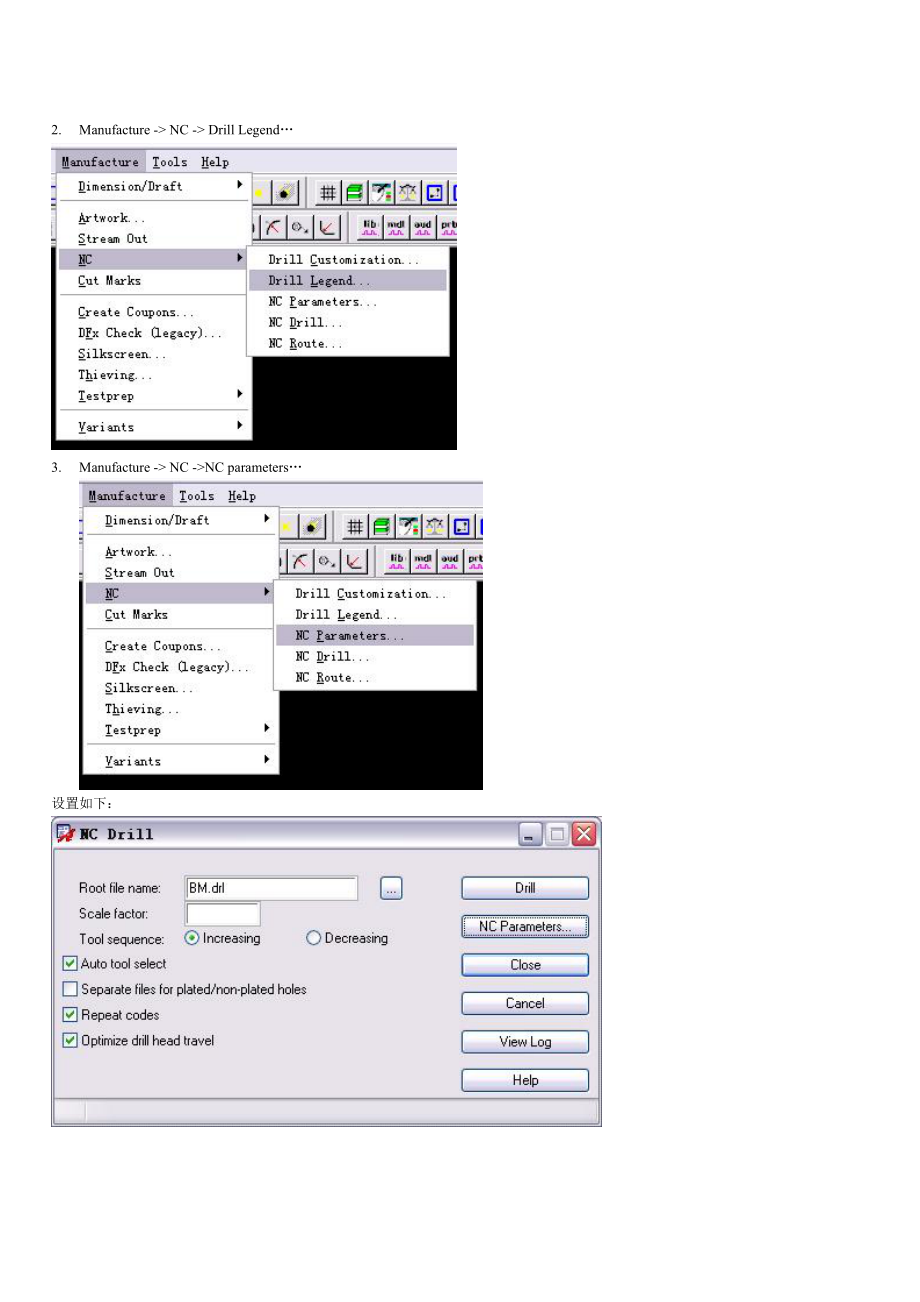

5、若有勾選此項表示Shape的外形不畫出使用者必須自行加入分割線(Split Lines),做為Shape的外形如此才不會出錯。 ALLEGRO正确生成钻孔文件的步骤正确生成钻孔文件的步骤：ALLEGRO TO NC DRILL1. Manufacture -> NC -> Drill Customization出现：单击 重新生成钻孔标记，然后显示：单击： 然后在单击OK对出该对话框，并选择YES更新设计文件。2. Manufacture -> NC -> Drill Legend3. Manufacture -> NC ->NC parameters设置如下
