液压支架回撤安全措施

1、 液压支架回撤安全措施 1、支架回撤挨次 （1）支架回撤挨次：首先，回撤1507大面机头三架端头架；其次，逐步依次回撤大、小面其余支架（回撤挨次均为机头向机尾方向）。（2）工作面支架运输路线： 1）1507小工作面支架运输路线 1507小工作面1507进风顺槽设备运输通道（运输顺槽与轨道顺槽联络巷）轨道巷副立井井底采区下山方向。2）1507大工作面支架运输路线1507大工作面1507轨道巷副立井井底采区下山方向。 2、支架回撤方法及挨次 （1）、回撤前的预备工作： a、首先维护好工作面支架，检查全部支架完好状况，保证无漏窜液，无自动卸载，压力较大或自动卸载支架下方要打木支柱维护，每架下不少于2

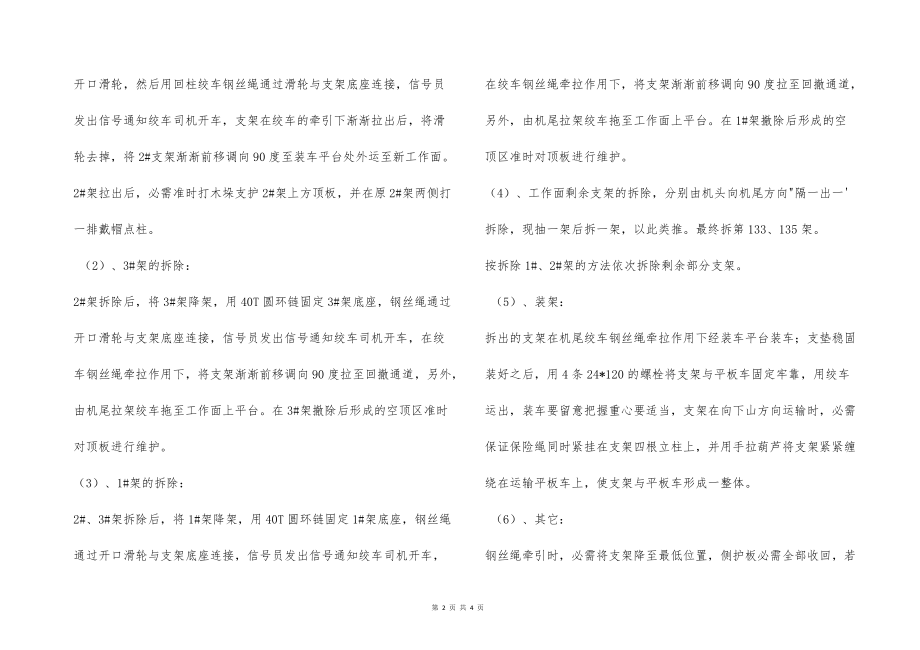

2、根。加强工作面端头支护和超前支护； b、将工作面浮煤清理洁净，工作面和顺槽刮板机撤完后，在运输顺槽端头处打一木垛和一排封口柱； c、从轨道巷将道轨铺设至工作面中部； d、工作面接入一趟液压管路，预备足够的单体柱（3.2m）和木料（3.0m，20cm）等。 （2）、拆架方法（大面机头三架端头架）： 回撤前，将全部支架改成本架操作。先回撤大工作面3架端头架，先抽出第2架拉走后在原2架位置打木垛打木柱准时进行维护顶板，然后将第3架拉出工作面，再拆1架。 3、详细工艺： （1）、2#架的拆除： 拆架前的一切预备工作就绪后，先将四周架升紧接顶，将第2#架降架，用40T大链固定支架底座，在2#架前的煤壁上

3、用帮锚固定10吨开口滑轮，然后用回柱绞车钢丝绳通过滑轮与支架底座连接，信号员发出信号通知绞车司机开车，支架在绞车的牵引下渐渐拉出后，将滑轮去掉，将2#支架渐渐前移调向90度至装车平台处外运至新工作面。2#架拉出后，必需准时打木垛支护2#架上方顶板，并在原2#架两侧打一排戴帽点柱。 （2）、3#架的拆除： 2#架拆除后，将3#架降架，用40T圆环链固定3#架底座，钢丝绳通过开口滑轮与支架底座连接，信号员发出信号通知绞车司机开车，在绞车钢丝绳牵拉作用下，将支架渐渐前移调向90度拉至回撤通道，另外，由机尾拉架绞车拖至工作面上平台。在3#架撤除后形成的空顶区准时对顶板进行维护。（3）、1#架的拆除：2

4、#、3#架拆除后，将1#架降架，用40T圆环链固定1#架底座，钢丝绳通过开口滑轮与支架底座连接，信号员发出信号通知绞车司机开车，在绞车钢丝绳牵拉作用下，将支架渐渐前移调向90度拉至回撤通道，另外，由机尾拉架绞车拖至工作面上平台。在1#架撤除后形成的空顶区准时对顶板进行维护。（4）、工作面剩余支架的拆除，分别由机头向机尾方向"隔一出一'拆除，现抽一架后拆一架，以此类推。最终拆第133、135架。按拆除1#、2#架的方法依次拆除剩余部分支架。 （5）、装架： 拆出的支架在机尾绞车钢丝绳牵拉作用下经装车平台装车；支垫稳固装好之后，用4条24*120的螺栓将支架与平板车固定牢靠，用绞

5、车运出，装车要留意把握重心要适当，支架在向下山方向运输时，必需保证保险绳同时紧挂在支架四根立柱上，并用手拉葫芦将支架紧紧缠绕在运输平板车上，使支架与平板车形成一整体。 （6）、其它： 钢丝绳牵引时，必需将支架降至最低位置，侧护板必需全部收回，若由于侧护板变形等缘由收不回必需用钢丝绳将其绞紧，同时要在工作面煤壁处挂好导向轮，随时观看支架运行状况，发觉刮架，贴帮柱或点柱时，准时发出停车信号，处理好后再渐渐开车。 4、支架回撤平安措施 （1）回撤液压支架使用的各种材料要在轨道顺槽距工作面上口60米处码放整齐，码放一矿车后，准时装矿车运走。 （2）支架降架前，先把顶板维护好后，再缓慢降架，降架时必需洒

6、水灭尘。 （3）回撤支架所使用的绞车、信号装置、钩头、滑轮、平板车、倒链等，在使用前必需由专人严格检查，确认符合要求时，方可使用。 （4）在回撤支架时，要指派专人观看顶板、煤帮的状况，如有特别马上处理，支架撤出后，必需按要求准时支护好顶板。 （5）支架工拆卸高压胶管前，必需先关闭截止阀，并释放管内的残余压力，严禁带压拆卸高压管。 （6）绞车司机、支架工、信号工要紧密协作，托运支架时，信号工要站在回撤支架斜前方5m外的支架立柱间发送信号，任何人不得擅自发送信号，严禁用喊话、晃灯等代替信号。 （7）支架降落前，通知四周全部作业人员撤到平安地点后，再操作支架。 （8）降架不得一次降完，应缓慢降低，由

7、当班班长在接近支架内亲密观看四周的顶板状况，待顶板稳定后支架再前移调向。 （9）回撤支架绞车紧绳时，全部作业人员必需进入支架的立柱间躲避，严禁人员到掩护支架处躲避。 （10）工作面内绞车运行时，钢丝绳两侧和三角区内严禁有人工作或行走。 （11）工作面和切眼上口绞车前面两根戗柱上，必需用道木和双层金属网安装防护遮拦。 （12）支架抽出后，支架降到最低高度，使用双股8#铁丝将支架推移梁吊挂在支架顶梁上。 （13）支架装车前，用临时供液将撤出的支架缩至最小高度，收回侧护板和后插板，假如有损坏的侧护板不能收回，则取掉侧护板与侧护千斤顶的联接销，将侧护板连同导向杆一块拔出来放到支架间，用8#铁丝绑好装车

8、升井。 （14）在回收贴煤墙支柱前，必需执行"敲帮问顶'制度，煤墙片帮严峻时，可用绞车回柱，必要时打替换支柱。 （15）拆卸的小型零部件要清点数目装箱管理，全部销子必需穿在原孔内，并穿上封口销。 （16）液压支架使用临时供液管路供液时，严禁带压拆卸高压管路。 （17）支架抽出扇形面顶板维护完毕后，再拉掩护架。将绞车钩头用销轴与支架底座起吊孔连接在一起，然后由一名专职支架工操作支架，缓缓降架。支架降下200-400mm后，支架工离开支架，躲到接近支架立柱间。 （18）拉架时，迎头全部作业人员必需躲到工作面支架立柱间。 （19）回收支架过程中，必有常常检查扇形带支护，发觉顶板破裂下沉准时支护。 （20）绞车拉架、装车时，如遇负荷过大，应马上查明缘由，进行处理，不得强拉硬拽。 （21）支架上装车平台时，支架两侧严禁有人行走或逗留，待支架装到平板车上停稳后方可进行装车封车，装车时班长必需支配专人负责。 （22）支架装车时，必需先检查平板车与装车平台的连接状
