1、第三章第三章 电力线载波通信电力线载波通信（Power Line Carrier-PLC)n概述概述n电力线载波通信系统电力线载波通信系统n数字电力线载波机数字电力线载波机n电力线载波通信新技术电力线载波通信新技术第一节第一节 概述概述电力线载波通信(也称PLC-Power Line Carrier) 利用高压输电线作为传输通路的载波通信方式。n用于电力系统的调度通信、远动、保护、生产指挥、行政业务通信及各种信息传输。n电力线载波通信是电力系统特有的通信方式。 n电力线路是为输送50/60Hz强电设计的，线路衰减小，机械强度高，传输可靠。n电力线载波通信合用电力线路进行通信不需要通信线路建设的

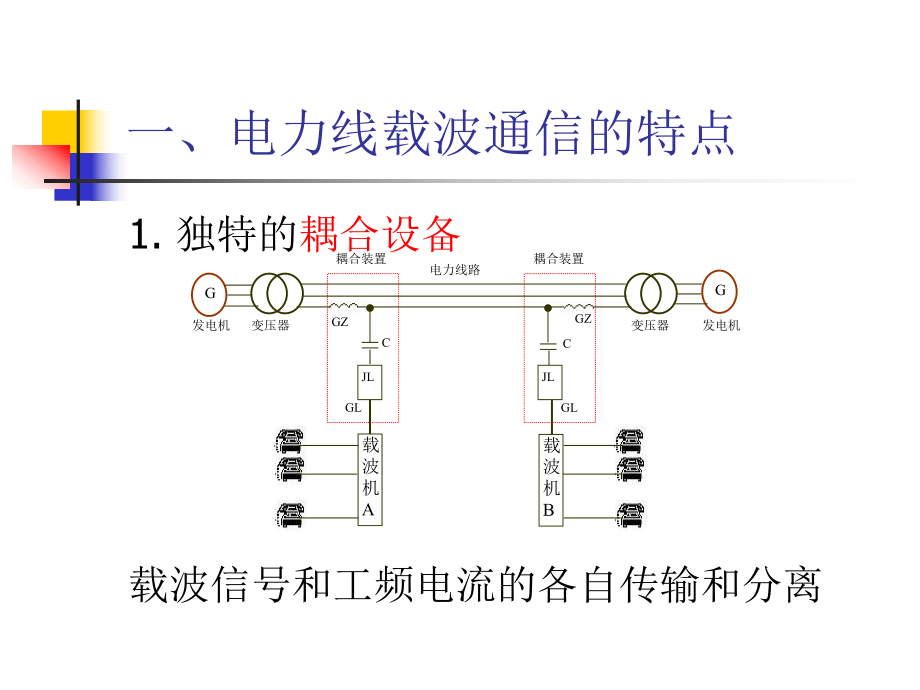

2、基建投资和日常维护费用，在电力系统中占有重要地位。一、电力线载波通信的特点1. 独特的耦合设备 载波信号和工频电流的各自传输和分离GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路 GLGL变压器变压器发电机发电机一、电力线载波通信的特点（续）2. 线路频谱安排的特殊性电力线载波通信能使用的频谱由三个因素决定：（1）电力线路本身的高频特性（ 500KHz）。（2）避免50Hz工频的干扰。（3）考虑载波信号的辐射对无线电广播及无线通信的影响。（300K3M)Hz我国统一规定电力线载波通信使用的频率范围为40500KHz(实际能使用的频谱更窄）。一、电力线载波通信的特点（续）3. 以

3、单路载波为主 电力系统从调度通信的需要出发，往往要依靠发电厂、变电所同母线上不同走向的电力线开设载波来组织各方向的通信。 电力线通信大量采用单路载波设备（上世纪八十年代） 多路载波机 （上世纪九十年代末）一、电力线载波通信的特点（续）4. 线路存在强大的电磁干扰n由于电力线路上存在强大的电晕等干扰噪声，要求电力线载波设备具有较高的发信功率，以获得必需的输出信噪比。n另外，由于50Hz基波和低次谐波的强烈干扰，使得0.3-3.4KHz的话音信号不能直接在电力线上传输，只能将信号频谱搬移到40KHz以上，进行载波通信。二、我国电力线载波通信的现状n在以数字微波通信、卫星通信为主干线的覆盖全国的电力

4、通信网络已初步形成、多种通信手段竟相发展的今天，电力线载波通信仍是地区网、省网乃至网局网的通信手段之一，仍是电力系统应用区域最广泛的通信方式，仍是电力通信网重要的基本通信手段；n定位：电力线载波对定位：电力线载波对小容量、长距离小容量、长距离的电力通信来的电力通信来说，是一种经济可靠的通信方式说，是一种经济可靠的通信方式二、我国电力线载波通信的现状（续）n出现于上个世纪二十年代初期n上个世纪七十年代时期，我国模拟电力线载波机技术已趋成熟 （先进调制技术）n八十年代中期，电力线载波通信的应用达到了史无前例的高峰 （载波频谱日趋紧张）n九十年代，数字多路载波机问世n2000 年左右，我国大规模地开

5、展低压电力线载波应用技术的研究 “未被挖掘的金山”之势PLC (Power line communication，而不是Power line carrier)。n未来主要应用领域:使用窄带的电度表自动集抄系统、家居自动化和使用宽带的电线上网 ，配网自动化等第二节 电力线载波通信系统一、电力线载波通信系统构成一、电力线载波通信系统构成 电力线载波机、电力线路和耦合设备构成。 耦合装置（又称结合设备）包括: 线路高频阻波器GZ、耦合电容器C、结合滤波器JL和高频电缆GL /HFC. 作用 提供高频信号通路 电力线高频通道 , 工频通道GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路

6、HFCHFC变压器变压器发电机发电机耦合装置（又称结合设备）各构成部分的作用n电力载波机：核心 主要实现调制和解调，完成频率搬移， 载波机性能好坏直接影响电力线载波通信系统的质量。n耦合电容C和结合滤波器JL组成：高频带通滤波器， 其作用： 通过高频载波信号， 阻止电力线上的工频高压和工频电流进入载波设备，确保人身、设备安全。GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路HFCHFC变压器变压器发电机发电机各构成部分的作用n线路阻波器GZ：串接在电力线路和母线之间，是对电力系统一次设备的“加工”，故又称“加工设备”。 作用：通过电力电流、阻止高频载波信号 减小变电站和分支线路

7、对高频信号的介入损耗及同一母线不同电力线路上高频通道。n输电线: 既传输电能又传输高频信号。GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路HFCHFC变压器变压器发电机发电机二、电力线载波机（一）特点（1）电力线上噪声电平很高，为保证接收端信噪比符合要求，载波机发送功率较大(约为1100w)。（2）为集中利用发送功率，一台载波机的路数较少，一般为单路机。（3）接收机应具有较好的自动电平调节系统，在接收信号电平变化较大的情况下，仍使音频输出电平变动很小。（4）复用机：传送电力调度及安全运行所需的电话、远动、远方保护信号。 专用机： 专门传送其中一种信号。n为了满足不同电压等级的

8、线路上开设电力线载波通信的需求，目前国产电力线载波机已形成系列机，通过对系列机的选择和组合，可以实现调度所、发电厂和变电站之间的各种通信。（二）调制方式 主要：双边带幅度调制、单边带幅度调制和频率调制三种，单边带幅度调制最为普遍n单边带幅度调制(SSB)也称单边带调幅，一般采用两次调制及滤波的方法，将双边带调幅产生的两个边带除去一个，载频也被抑制。 优点：（1）接收频带减为一半，噪声及干扰影响减小。（2）提高了电力线载波频谱的利用率。（3）发送功率集中在一个边带中，利用率高。（三）典型电力线载波机的组成音频汇接电路、发信支路、收信支路、自动电平调节系统、呼叫系统等讨论：为什么有导频信号？讨论：

9、为什么有压缩扩展器？1音频汇接电路音频段（0-4）kHz ：n0.3-2.0kHz 话音信号n2.220kHz30Hz呼叫信号（FSK)n2.4-3.4 kHz 远动信号（FSK) n3.660kHz30Hz 呼叫信号（FSK)n保护信号时间短，优先级高（全功率）展开保护信号传输的工作方式音频保护信号设备与电力载波机配合的三种方式：n 专用n 同时复用n 交替复用n 专用：单路载波机专用来传输保护信号。 采样这种方式，传输距离远，信号延时最小（ 中频，故称为中频调制 中频载波的一般取12kHz，调制后取上边带。n第二次调制:中频 -高频, 故称为高频调制 高频频带（40-500）kHz，调制后

10、取下边带。调制器84k三路复用BPF1224调制器96k调制器108k调制器120kBPFBPFBPF6072728484969610860108124356789101112信号三路复用三路复用三路复用12路载波通信3收信支路n相干解调，n这就要求收信端的高频与中频载频与发送端完全相等载波同步方法： 最终同步法控制载频偏差。4自动电平调节系统n原因：电力线载波通道传输特性：非常不稳定 线路衰减随气候条件、电力设备的操作和线路故障有很大变化。n目的：收信端设有自动电平调节系统，用于补偿高频通道在运行过程中的衰减变化，保证收信端传输电平的稳定。n过程：将导频信号（中频载波信号）为参考，来控制收信

11、支路中可调放大器的增益或可调衰减器的衰减，实现自动调节。5呼叫系统、自动交换系统n在传输语音信号之前，首先应呼出对方用户。n因此，发信支路中发送呼叫信号的音频 在对方收信支路中接入呼叫接收电路电力线载波机采用自动呼叫方式，自动交换系统 国产载波机一般设四门用户交换系统， 进口载波机一般不设交换系统，而是连接小交换机。（五）电力线载波机的主要技术指标n传输信号电平、通路净衰耗频率特性、通路振幅特性、通路稳定度、通路杂音、通路串音、载波同步、回音与群时延和振铃边际等n电力线载波机的技术指标满足国家和国际的有关标准或建议，即国标GB/T7255-95单边带电力线载波终端机、IEC495单边带电力线载

12、波终端机及ITU-T有关建议。三、电力线高频通道n电力线高频通道组成：n 耦合装置：结合滤波器JL（又称结合设备）、耦合电容器C、阻波器GZ（又称加工设备）n电力线路。GGCCJLJL载波机A载波机BGZGZ耦合装置耦合装置电力线路HFCHFC变压器变压器发电机发电机（一）耦合装置与耦合方式1耦合装置n耦合电容C：n传输高频信号，阻隔工频电流，n在电气上与结合设备中的调谐元件配合，形成高通滤波器或带通滤波器，n容量一般为3000-10000pF；n线路阻波器GZn主要由强流线圈、保护元件及电感、电容与电阻等调谐元件组成，n 串联在输电线路上。通过工频电流，阻止高频信号n线路阻波器的电感量一般为

13、0.1-2mH；对高频信号呈现高阻抗（几千欧姆以上）n线路阻波器GZ耦合电容C：n结合滤波器JL（又称结合设备）与耦合电容器组成高通或带通滤波器。构成：排流线圈、接地刀闸、匹配变压器、调谐装置。n 分频滤波器 载波机与高频保护收发信机的并机运行。提供防卫度和并机阻抗特性。2耦合方式三种：相地、相相 和相地、相相混合方式。（1）相地耦合方式。 载波设备在一根相导线和大地之间， 特点：只需一个耦合电容器和一个阻波器，设备使用经济，因而得到了广泛应用。 不足：衰减比相相耦合方式大；在相导线发生接地故障时高频衰减增加很多。（2）相相耦合方式需要至少两个耦合电容器和 两个阻波器，特点：n耦合设备费用约为

14、相地耦合方式的两三倍，n高频衰减小，而且当电力线路故障时，由于80%的故障属于单相故障，所以具有较高的安全性，n目前国内外在一些可靠性要求较高的电力线高频通道中已采用了相相耦合方式。（二）电力线载波通路上的杂音干扰1杂音的类型n杂音： 对语音的较弱部分掩盖，使人耳对有用信号的听觉灵敏度降低，从而降低了语音的清晰度。n串音：n可懂串音n不可懂串音，对于通路的影响与杂音相同通路的杂音n通路杂音：线路杂音、设备内的固有杂音、制际串音形成的杂音和路际串音形成的杂音。n线路杂音：高压电力线上，由导线发生电晕和绝缘子表面局部放电所造成的杂音主要杂音来源。 不同电压等级的电力线路杂音电平数值如表。n设备内固

15、有的杂音： 导体电阻、电气元器件的热噪音和电源滤波不良产生的纹波电压所引起的杂音等。n制际串音形成的杂音： 其它通信设备传输信号时串入设备的不可懂杂音。n路际串音形成的杂音： 是指在同一设备中，各通路间的不可懂串音。主要由线路放大器等部件的非线性所造成的。2对电力线载波通路杂音的要求衡量杂音对通信质量的影响：n杂音电平的大小，n信号电平的大小以及信号电平与杂音电平的差值。n信号与杂音电平的差值称为信杂比，又称为杂音防卫度，用SNR表示。（三）电力线载波通道的频率分配n1必要性 防止通道间相互干扰，保证通信系统正常运行。nZJA(通道A):fA，nZJB(通道B):fB，路径干扰:相线间电磁耦合

16、， fA信号-A相-ZJB电力线载波通道的干扰计算n载波机A 对载波机B的 信号干扰比： PS/IPB一(PA一bT一bI一bS) （3-1）n PS/I为信号干扰比，dBn PB为被干扰载波机接收信号电平，dB；n PA为干扰载波机A发送电平，dB；n bT 为干扰信号路径中的跨越衰减，dB；n bI 为干扰信号路径的传输衰减，dB；n bS 为干扰载波机选择性衰减，dB；。n可懂串音防卫度大于55dB，对不可懂串音防卫度大于47dB，表示通道间的干扰在允许范围内可正常运行。影响载波通道间的干扰有以下因素n载波机A 对载波机B的 信号干扰比： PS/IPB一(PA一bT一bI一bS) （3-

17、1）（1） PA越大，则对其他载波通道的干扰信号越强。（2）干扰信号在传输过程中总会有衰减，（bTbI）的总和越大，衰减越大，产生的干扰越小。（3）PB越强，则受干扰的影响越小。（4）干扰载波机的收信选择性愈高，对干扰信号和被干扰信号的分辨能力愈强，则被干扰载波机所受的干扰越小。 为了提高通道间的跨越衰减，减小通道干扰，可以采取在电厂的电力线出线A、B、C三相用阻波器阻塞；在电厂的电力线出线A、B、C三相加装电力线载波频率分隔设施。2频率分配方法n电力线载波系统的频率范围：40一500 kHz，一条电力线载波电路占用频带宽度为24kHz，共有57组载波电路频带可供安排n频率分配： 使通道间相互

18、干扰满足指标要求， 并且在指定的范围内尽可能安排较多的电路，提高频谱的利用率。n频率分配方法有频率插空法、频率实测法及频率分组重复法等。频率分配方法n频率插空法经过计算选择插入新的载波频率，使其与原有的载波频率间无干扰。 方法简单 ，频率浪费大。n频率实测法用测试方法证明新的载波频率与原有的载波频率间无干扰。 可靠，频率浪费大。n频率分组重复法 将40一500 kHz分成若干频率组，如A,B,C,D等，可以重复使用频率。 较完善。可以安排较多通道。频率分组重复法 的划分原则n频率分组:将40一500 kHz分成若干频率组，如A,B,C,D等1） 同一条电力线： 同一频率组，组内各频率点无相互干

19、扰，载波机可并联使用。2）不同的相邻电力线：不同的频率组，频点间无相互干扰。3）在经过23个电力线路段之后：可以重复使用频率组。优点： 频率分配有计划，频率可重复使用，提高频谱的利用率； 一条线路分一组频率，做到频率预留，对发展留有余度。 中国已普遍推广使用该方法。电力线载波的频率分配属于线性规划范畴，可用线性规划数学工具来解决，用计算机和线性规划方法进行频率分配的优化设计。四、电力线载波通信方式与转接方式（一）电力线载波通信方式n电力线载波通信的方式主要由电网结构、调度关系和话务量多少等因素决定，n定频通信方式n中央通信方式n变频通信方式 目前我国主要采用定频通信方式和中央通信方式两种。1定

20、频通信方式n 载波机收发频率固定不变。n Af1B1转接 B2f3C n应用最普遍。一对一的定频通信方式又是定点通信，各站相互同时通信，传输稳定，电路工作比较可靠。n 占用频带较多，接通用户时间长。2中央通信 方式nA站中央站，发f1，收f2nB、C两站外围站，发f2，收f1 n更多站间通信可只使用一对频率，节约了载波频谱也节约了设备数量（每站只需一个载波机）n但这种方式只限 一对N 外围站。各外围站间不能通话。n只宜在通话量少的简单通信网中使用，如集中控制站对无人值守变电所的通信。 3 变频通 信方式n为克服中央通信方式的不足，使各站间都能通话，仍只使用一对频率，可以采用变频通信方式n平时A

21、、B、C三机不发信号，发送都为f2，接收为f1。n任一站发信号时，将发送改为f1，接收改为f2，其他站频率仍不改变n 发送接收频率需要改变，载波机结构复杂，各站间传输衰减变化较大，使用受到局限。（二）电力线载波通信的转接方式电路转接的常用方式有n话音、远动通路同时转接时，n中频转接n低频转接n话音通路单独转接时，n音频转接1中频转接n指转接的信号为中频信号，即不通过中频调制与解调1定频通信方式n 载波机收发频率固定不变。n Af1B1转接 B2f3C n应用最普遍。一对一的定频通信方式又是定点通信，各站相互同时通信，传输稳定，电路工作比较可靠。n 占用频带较多，接通用户时间长。n优点：n 转接

22、的信号只经过一次解调和调制，信号失真较小。n 中转站B1,B2的音频部分在转接中没有传送用户信号，可以用来与A、C站间维护通信提供方便。n 缺点:n导频信号的二次发送，无法实现导频最终同步。1中频转接2低频转接n也属于话音和远动通路同时转接的方式之一n两台中转载波机在在中频调制前的“低转发”与中频解调后的“低转收”端彼此相互连接，即可实现低频转接。n这种方式可实现最终同步，传输电平稳定。图3-113音频转接n音频转接是对同时传输远动信号的载波机为了单独转接话音信号而设置的，具有低频转接的全部优点，可实现最终同步。n仅转接音频信号，可构成灵活的电话通信网。所以，目前电力线载波机大量采用音频转接。

23、图3-12第三节 数字式电力线载波机n一、数字电力载波通信一、数字电力载波通信数字电力线载波通信DPLC(Digital Power Line Carrier)九十年代，数字多路载波机问世与APLC相比较，DPLC优点： (1) 在相同信道带宽（24kHz条件下，能传输的电话路数增多，数据容量大，频带利用率提高。 (2) 数字方式抗干扰能力强，通信质量得到提高。 (3) 话音、远动和呼叫信号都变为数字形式，可不必再考虑发信功率的分配，以全功率发出即可。 (4)提供的数字接口能适应综合业务数字网（ISDN）的发展趋势，便于灵活组网。 (5)便于用外部计算机实时修改设备参数及工作状态，实现自动监测
