1、资料内容仅供您学习参考，如有不当之处，请联系改正或者删除KAJS-01防爆匚业监视系统一、概述GeneralintroductionKAJS-O1工业防爆监视系统(下称监视系统)是继KHA-I有主机防爆电话扩音系统和HKA-n型无主机防爆扩音电话系统以后推出的又一种新型工业设备。可广泛应用于石油、矿区、化工、码头、天然气公司、油库等场所，用于监视重要工位或区域。监视系统主要部件防爆摄象机及防爆云台用不锈钢制成，耐腐蚀性好,使用寿命长。其防爆等级高(达ExdllCT6)适用范围广,防护等级高(IP65).二、系统连接图Cableconnectingdiangram三、系统组成2 / 20Make

2、-upofthesystemKAJS-01工业防爆监视系统由以下几个部分组成a) KSXJ01防爆摄象机b) KYT01防爆云台DSXJ01室外彩色摄象机m)YT-01室外云台c)KJM-01防爆解码器d) INV-B3503线路放大器e) KJX01爆接线盒f) INV-K5005/INVK5009控制键盘g)SDM-160P16画面分割器h) INV-V32矩阵控制器n) JM01室外解码器O)专用线缆KAZVP-12X0.5控制线专用线缆SYV-757视频线专用线缆AWP20。75通讯控制线专用线缆AW2X1. 5电源线P)专用支架KZJ-01q)防绿软管KFR01 (NGdNGd系列)

3、i) J258825寸彩电监视器资料内容仅供您学习参考，如有不当之处，请联系改正或者删除j)KAJSP/G01监控平台/柜r)配件k)YD116D硬盘录象机KAJS-01防爆I：业监视系统四、各部分技术指标TechmicalnormsDKSJ01防爆摄像机本摄像机外壳为全不锈钢结构，按照GB38S6-2000标准设计制造，适用于有爆炸性气体场合使用，摄像头采用进口CCD摄像机，传输方式为视频电缆，其中内摄像头为关键部件，直接影响监视系统的解晰度.主要技术指标(a)防爆型式：ExdIICT6(b)外壳防护等级：IP65(c)气压80106kPa(d)相对湿度：95%(e)电源电压：Ac24V/2

4、20V50Hz(f)工作电流:W1A(g)工作环境温度：-2080c(h)重量：约15Kg(i)根据现场需要可选配SCC-C4203AP彩色一体化变焦摄像机。产品概述一体化摄像机seeC420IP与SCC-C4203AP,采用1/4英寸InterlinoTransferSuperHADCCD芯片与数码信号处理技术(DSP)；内置3。6-79o2皿非球面镜头，22倍光学变焦，10倍数码放大;运用夜间拍摄彩色画面的高速内存与2-128倍帧累积技术，实现夜视功能，最低照度达到0。01LUX;提供128预置点;有强大的画面动态检测功能并提供报警输出；通过电压控制接口或RS-485接口灵活地实现远程控制

5、功能；有正/负片，行/场清晰度等视频功能控制;提供最多12个字符的摄像机标识设定功能.SCC-C4203AP能根据照度实现彩色/黑白和自动转换。具有优良的图象处理功能，体积小巧606。X69。5X109.5忘米，可放进7寸球罩，性价比高.该摄像机已经广泛的应用于须日夜及大范围摄象的环境，如：小区，码头，广场，学校等场所.特性日/夜彩色/黑白转换功能内置22倍光学变焦(Zoomlens)及10倍电子变焦镜头(DigitalLens)1/4英寸ITSuperHADCCD水平分辨率：480线3 / 20资料内容仅供您学习参考，如有不当之处，请联系改正或者删除最低照度0.01LUX（感光度X128）画

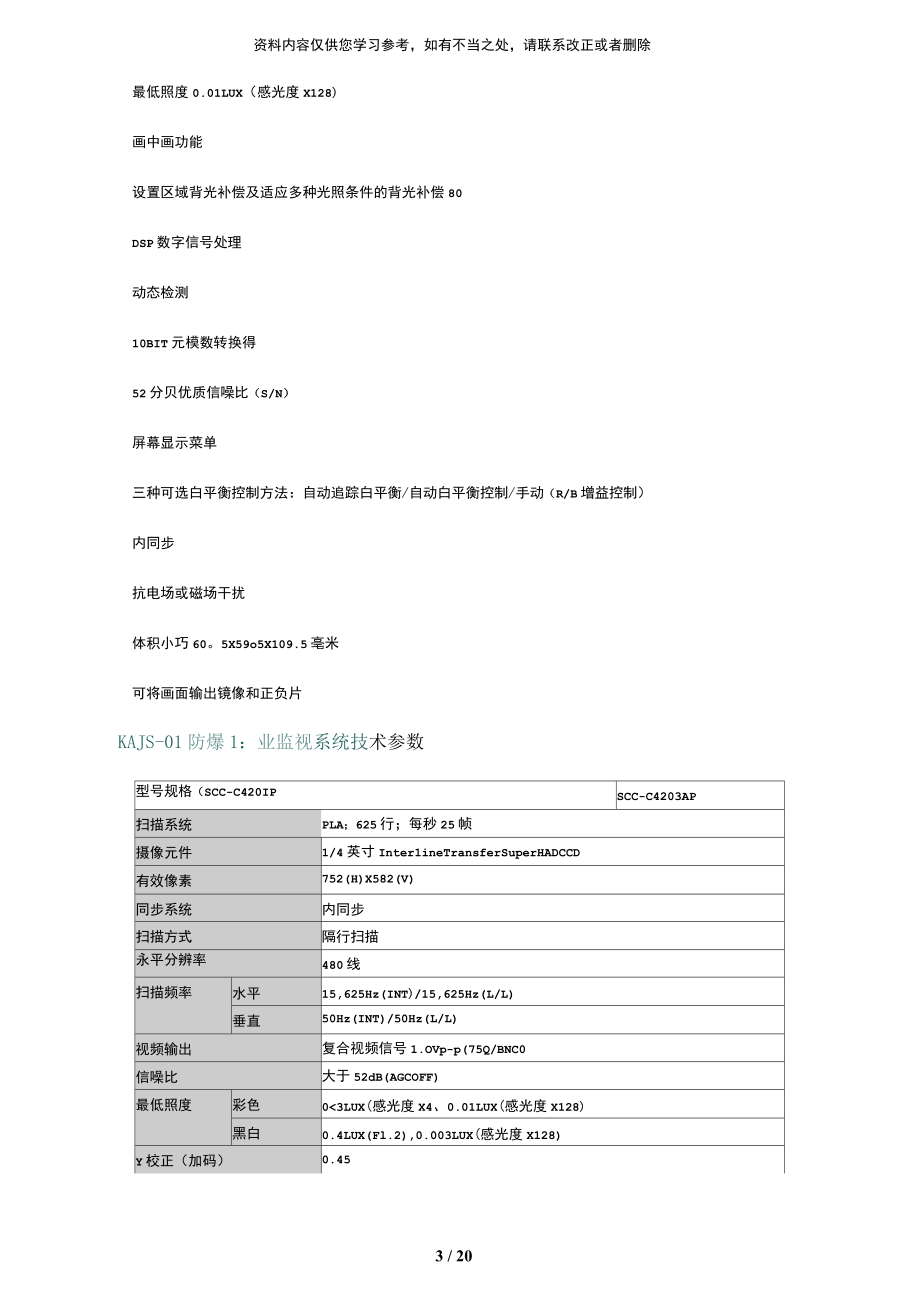

6、中画功能设置区域背光补偿及适应多种光照条件的背光补偿80DSP数字信号处理动态检测10BIT元模数转换得52分贝优质信噪比（S/N）屏幕显示菜单三种可选白平衡控制方法：自动追踪白平衡/自动白平衡控制/手动（R/B增益控制）内同步抗电场或磁场干扰体积小巧60。5X59o5X109.5亳米可将画面输出镜像和正负片KAJS-01防爆1：业监视系统技术参数型号规格（SCC-C420IPSCC-C4203AP扫描系统PLA；625行；每秒25帧摄像元件1/4英寸Inter1ineTransferSuperHADCCD有效像素752(H)X582(V)同步系统内同步扫描方式隔行扫描永平分辨率480线扫描频

7、率水平15,625Hz(INT)/15,625Hz(L/L)垂直50Hz(INT)/50Hz(L/L)视频输出复合视频信号1.OVp-p(75Q/BNC0信噪比大于52dB(AGCOFF)最低照度彩色0<3LUX(感光度X4、0.01LUX(感光度X128)黑白0.4LUX(Fl.2),0.003LUX(感光度X128)Y校正（加码）0.4522倍光学变焦（Zoom）,10倍电子变焦（关/开，有画中画功能）镜头（焦距=3.679.2皿）F值（广角镜：1.6,远摄镜：3o8）IR（红外）滤光器开/关菜单控制摄像机识别号关/开（12字符位置设定）光圈自动/手动快门（关1/10,000秒）自动

8、（X2128）/固定（X2X128）自动增益高/低/关移动极慢，慢，正常，快，极快白平衡自动追踪白平衡/自动白平衡控制/手动（S200K预置，5600K预置），Lb增益校正专用功能控制类型、RS485、画中画、镜像、数字放大（关、X2X10）正片/底片、变焦速度（1、2、3、4）、清晰度自动变焦自动/手动/一次变焦动态探测关/开（区域、灵敏度设置）预设128个彩色黑白自动/彩色/黑白退出保存/放弃/预设工作温度-10+50*C工作湿度90"CRH以内电源指示灯发出二极管电源DC12V,1A功率51重量约375g尺寸（宽x高X深）mm60。5X59.5X109.5KAJS01防爆工业监

9、视系统2）KYT-01防爆云台KYV-01防爆云台可用于安装KSXJ01防爆摄像机,实现摄像机部件的水平回转及仰俯动作.本云台结构为全不锈钢制成。主要技术指标Q)防爆型式：ExdnCT6(b)外壳防护等级：IP65(d)最大负重:38kg(e)电动云台运转速度：垂直方向4.5°/S水平方向6。/S(g)噪音:不大于60dB(h)工作电压：Ac24V/220V50HzG)工作电流：WSAG)相对湿度:W95% (±25*0(k)重量:约25kg(f)云台转动角度：垂直方向350°水平方向±45°6 / 20资料内容仅供您学习参考，如有不当之处，请

10、联系改正或者删除3)KJM01防爆解码器KJM-O1防爆解码能用于控制KSJ-01防爆摄像机中电动镜头和KYT-O1型防爆云台动作.(c)甫量：3kg(d)外型尺寸：250X190X 801m主要技术目标(a)防爆型式：ExdIlBT6(b)工作电源：Ac220V50Hz4) INV-B3503线路放大器INV-B3503线路放大器是一种视频单伯号放大器,把视频伯号放大后供给其它视频器材使用.在远距离视频传送中必须使用，以确保后级信号电平.主要技术指标6 / 20(a)电源输入：Ac220V/50Hz(b)视频输入：0.5/lVp-p75O(c)视频输出：12Vpp75a(。)频带宽度：10H

11、z20MHz(f)外形尺寸：200X160X70mm(g)环境温度：-2(TC+85P(d)视频增益：12db±3db(可调)(h)环境湿度：90%无凝露视频电缆线传输图像信号会随着视频电缆的长度增加，而衰减缩小，频率和相位会发生崎变.当视频缆线长度达500800米时，达到终端监视器上的图象信号已畸变得无法获得一幅完整的可视图像了。采用本设备INV-B3503长距离视频补偿牌的一级补偿措施：视频电缆线(SYV-75-5)长度的500800米内，可以获得完整的可视彩色图像效果;二级补偿措施：视频电缆线线(SYV-75-5)长度在1500米以内可获得完整的可视彩色图像效果.5) KJX0

12、1防爆接线盒KJX-01是用于系统各个部件之间连接用.主要技术指标Q)防爆形式：ExdIICT6(b)防护等级：IP65(c)外形尺寸：250X190X80im(d)输入电压：可用于W380V电压(e)喇叭口尺寸：G1X4内螺纹KAJS01防爆I：业监视系统6)INVK5005/INVK5009控制键盘INV-K5005/INVK5009控制键盘是非防爆部件,应放置在安全区域,一般应用与控制室内.INVK5005是INV里资料内容仅供您学习参考，如有不当之处，请联系改正或者删除微机图像监控、防盗报警系统中的操作键盘，它既可作为整个系统中的中心控制器，也可用作为分中心控制器。各种功能均由键盘发出

13、相应指令来实现。INV-K5005功能齐全:能对整个系统中的每个单机进行控制：可控制摄像机电源(解码器控制)开、关;辅助灯光的开、关；可控制电动云台任意方向运动和自动线扫或自动面扫角度设定；可控制电动三可变镜头的光圈、焦距、聚焦;可控制室外云台防护罩的除尘、除霜；可进行图像声音同步切换、任意编程，自动切换时间60秒可调；可对3603、3605、8401设置布防和撤防及报警联动；可设置年、月、日、是、分、秒。具有选路、跳过、暂停等功能.它的强大操作功能使其能操作所有的INV系列图像监控、防盗报警系统设备.由于使用了平面液晶显示，使用户的操作更直观方便.在本项目中设置一个作为主控键盘.INV-K5

14、009是INV系列微机图像监控、防盗报警系统中的操作键盘,它即可作为它既可作为整个系统中的中心控制器，也可用作为分中心控制器。它既可作为整个系统中的中心控制器，也可用作为分中心控制器。各种功能均由键盘发出相应指令来实现.INV-K5009功能齐全:能对整个系统中的每个单机进行控制；可控制摄像机电源(解码器控制)开、关；辅助灯光的开、关；可控制电动云台任意方向运动和自动线扫或自动面扫角度设定；可控制电动三可变镜头的光度、焦距、聚焦；可控制室外云台防护罩的除尘、除霜;可进行图像声音同步切换、任意编程，自动切换时间60秒可调;可对T3603、T3605.M8401设置布防和撤防及报警联动；可设置年、

15、月、日、是、分、秒.具布选路、跳过、暂停等功能；具有比例摇杆。它的强大操作功能使其能操作所有的INV系列图像监控、防盗报警系统设备。主要技术指标(a)供应电源：Ac220V/50Hz(b)功耗:20W(g)环境湿度：80%(25。)无滴水(h)外型尺寸：400X240X98mm(i)重量：2。5kg7)SDM160P16画面分割器16画面分割器是将输入的几个视频信号在一台监视器上显示，同时可以实现多种特技效果如画中画，单/多面切换.该画面分割器是非防绿部件，应放置在安全区域.产品概述十六路数码画面分割SDM-160P,采用DSP与先进的控制技术，使该十六路数码画面分割实现了功能强大的视频处理功

16、能;三工功能，4倍图像放大与画中画功能，和强大的报警输入与报警输出功能，或以同时连接16哭报警输入和2路报警输出;提供RS-232或RS-485实现对摄像机的外部设备的远程控制，一台十六画面分割最多可以连接16台摄像机实现（2、4、7、9、10、13）十六画面分割一十六画面的自动切换功能，每个通道提供日期的叠加和视频丢失的报警.具有优良的图像处理功能强大的抗电磁干扰功能.该十六路数码画面分割器已经广泛应用于各种监控领域.KAJS-01防爆匚业监视系统7 / 20资料内容仅供您学习参考，如有不当之处，请联系改正或者删除特性三大功能，可在同一屏幕监视和回放的同时，进行录像功能每路录像帧数可自由分配

17、四分割实时显示下拉程序式菜单:可轻易设置不同程序单个监视器可最多同时监视器6分割面4倍图像放大功能内置视频动态检测功能使用重点输出接口，能监视重点的画面屏幕锁定功能，能锁定屏幕影像自动切换功能，16路画面可按设定的顺序自动切换字符显示：频道名称、日期、时间、报警显示、屏幕锁定及丢失显示远程控制：此系统可通过RS-232或RS-485进行远程控制当报警发生，伴随着报警声频道会显示在屏幕上。如果同时发生多个报警，会利用分系统同时监视多个报警.报警会记录在报警列表中.频道丢失功能:当频道信号丢失，屏幕会显示频道号码及相应的报警声，视频丢失时间及频道将会储存到记忆中。自动电压调整：可自动调整到AC10

18、0V到AC240V电压可通过RS-485远程控制主要技术指标规格型号SDM160P视频输入摄像机16路输入（BNC型，环道输出）、1。OVp-p,75Q,CVBS录像机BNCVBS接口（BNC型），loOVp-p,75QS-VHSY：1.OVpp,75Q/C：0o3Vpp,75Q监视器重点输出单画面切换（BNC型1OVpp,75Q视频输出主输出输出（BNC型）1.OVpp,750S-VHS主监视器输出（BNC型）l.OVp-p,75Q录像机BNCVBS接口（BNC型）l.OVpp,75cSVHSY:1.OVpp,75Q/C：0.3Vpp,75Q报警功能输入16路输入，外部报警输入，可编程的常开

19、、常闭型输出外部报警输出，维电相击活功能，报警复位输出输出控制输出控制，TTL"L”Level报警保持时间030分59秒（取秒）自动切换自动切换时间可选030秒输出屏幕全屏、2、4、7、9、10、13、16分割画面，放大功能,画中画量子化8位（256对）取样频率4*FSC永平分辨率400线以上记录备存5年工作温度+40C工作湿度90%RH以内电源AC220V50HZ功率约14W重量约5.0kg尺寸（宽X高X深）mm4S0X88X350KAJS01防爆【业监视系统8）INVV32矩阵控制器INVV32矩阵控制器为非防爆部件，应放置在安全区域。INV-V系列微机视频矩阵切换错是中等规模的

20、矩阵切换器，该机是由微处理控制。32路视频输入，4。8路视频输出，主芯片专用视频矩阵芯片.与INV-K5005、INV-K5006或多媒体电脑相连，组成一个完整的微机控制图像监控系统，配上INV-A320X音频矩阵,可实现音频同步切换;适合中等规模的图像监控系统.主要功能1、可任意切换：通过操作键盘的控制可实现任意一个输入可切换到任意一个输出上2、序切换功能：通过操作键盘的控制定时切换图象到输出通道上。3、切换时间间隔：160秒可调4、报警联动功能：一旦接、接收到报警信号，通过后面板的报警联动输出端子，输出一个开关量信号，用以启动录像机进入录像状态.6、稍加扩充,可增加屏幕文字菜单功能。使用户

21、对该机的操作更为直观和简便.技术参数1、视频输入信号幅度：lVpp(75Q)9 / 20资料内容仅供您学习参考，如有不当之处，请联系改正或者删除2、视频输出信号幅度:lVpp(76Q)3通讯接口方式：RS-4854、通讯速率：9600bit/s5、通讯线连接:总线制，用一根带屏避双绞线与通讯总线相联6、图像带宽：10MB7、通道隔离度：42dB8、供电电源:AC220V±10%50Hz9、整机功耗：3W10.环境温度：-10P+50C9)KAJ01C监视器KAJ-01C监视器是整个系统中图像还原的关键部位，宜接影响到图像的解晰度.该部件为非防爆型.主要技术指标(a)型号：KAJ-01

22、C(彩色)25寸(b)电源:Ac220V/50Hz(c)制式：PAL/NTSC多制式(d)水平清晰度：480线或更高(。)重量：约35公斤10)KAJSP/G-01监控平台/柜KAJSP/G-01监控平台/柜放置于系统监控室内，可以按用户需要设计成柜式或平台型式。采用嵌入方式放置各种配置设施，具体外形尺寸可以按需要量身定做。KAJS-01防爆1：业监视系统11)KLY01录像设备录像设备为数字硬盘录像机主要设计指标Z制式：PAL编码：MPEG1,4码率：1。5M,2o4M,4.0M录像帧频:实时，25bps水平清晰度：270500线电源:AC220V,50Hz,401尺寸：435X350X95

23、重量：约5KG其主要功能特点1、嵌入式实时操作系统，32位嵌入式微处理能，保证系统的可靠性，稔定性2、可移动硬盘，支持200G大容量，最大挂接4块硬盘3、FAT32格式，录像文件可在普通计算机识别，可对硬盘进行分区及格式化4、支持4种不同的录像方式（手动/定时/移动侦测/探头报警）5、灵活的录像检索/回放功能，多级快进/快退/单帧回放6、视频屏蔽功能,每路视音频录像参数可单独配置7、多级密码管理功能，系统锁定/口令检验/用户授权等多种安全保障8、支持串口，网络两种软件升级功能，方便用户软件升级及功能扩展9、本地/远程控制，可在异地实现对录像机操作控制技术参数型号KLY01视频输入16路视频输入
