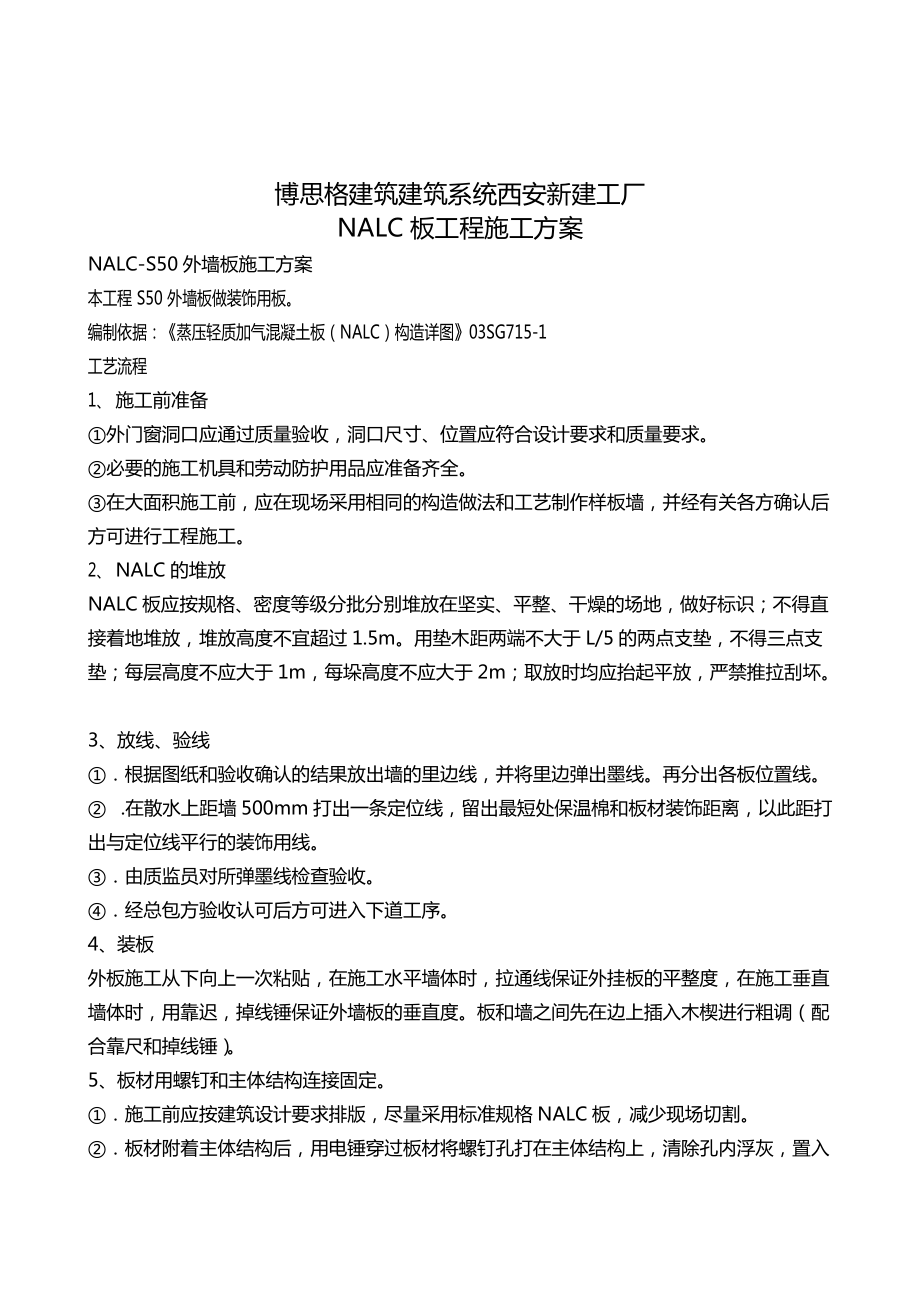

西安博思格NALC外墙板施工方案_第1页
西安博思格NALC外墙板施工方案_第2页
西安博思格NALC外墙板施工方案_第3页
西安博思格NALC外墙板施工方案_第4页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、博思格建筑建筑系统西安新建工厂NALC板工程施工方案NALC-S50外墙板施工方案本工程S50外墙板做装饰用板。编制依据：蒸压轻质加气混凝土板（NALC）构造详图03SG715-1工艺流程1、 施工前准备外门窗洞口应通过质量验收，洞口尺寸、位置应符合设计要求和质量要求。必要的施工机具和劳动防护用品应准备齐全。在大面积施工前，应在现场采用相同的构造做法和工艺制作样板墙，并经有关各方确认后方可进行工程施工。2、 NALC的堆放NALC板应按规格、密度等级分批分别堆放在坚实、平整、干燥的场地，做好标识；不得直接着地堆放，堆放高度不宜超过1.5m。用垫木距两端不大于L/5的两点支垫，不得三点支垫；每层

2、高度不应大于1m，每垛高度不应大于2m；取放时均应抬起平放，严禁推拉刮坏。3、放线、验线根据图纸和验收确认的结果放出墙的里边线，并将里边弹出墨线。再分出各板位置线。 .在散水上距墙500mm打出一条定位线，留出最短处保温棉和板材装饰距离，以此距打出与定位线平行的装饰用线。由质监员对所弹墨线检查验收。经总包方验收认可后方可进入下道工序。4、装板外板施工从下向上一次粘贴，在施工水平墙体时，拉通线保证外挂板的平整度，在施工垂直墙体时，用靠迟，掉线锤保证外墙板的垂直度。板和墙之间先在边上插入木楔进行粗调（配合靠尺和掉线锤）。5、板材用螺钉和主体结构连接固定。施工前应按建筑设计要求排版，尽量采用标准规格

3、NALC板，减少现场切割。板材附着主体结构后，用电锤穿过板材将螺钉孔打在主体结构上，清除孔内浮灰，置入尼龙胀管与基墙面齐平，将垫圈穿套在螺钉上，安装时将NALC板逐一校正、调平与固定，用慢速电钻将螺钉经过尼龙胀管拧入墙体，直至钉头压紧垫圈和NALC板为止。每块板材采用48（10×200）个螺栓固定于主体结构上，小面积板材按此比例减少，最少不少于1个螺栓。螺栓间距及铺设方式参见下图。6、保温棉与装饰板之间的空隙用1：2.5水泥砂浆进行填封、密实（从顶部灌入）。7、清理、修补用扫帚或毛刷将板面及板缝中的积灰和其他杂物清理干净。对板面和边棱损坏处用修补粉进行修补，大的损坏处需分两次修补，不得用水泥砂浆等代替。当破损面长度方向100mm、宽度100mm、高度50mm时，板材修补应分两次进行。先用修补粉修补至距板面1cm处。待修补粉干后，按照上图所说步骤用修补粉将板材修补完成。8、用勾缝剂抹平板与板之间的缝及螺栓头上的缺口。用白腻子粉刷两次，最后用灰色涂料喷涂两次。9、验收单项工程完工后应由项目部进行自检，检查项目主要有墙面轴线位置，隐蔽工程验收记录（连接件、螺栓）。墙面平整度、垂直度、接缝误差等按规定数量检查作好记录。填表签字盖章，上报监理。10、质量标准平整度满足要求，整个墙面在一个平面上，不能出现凹凸不平的地方。垂直度满足要求，误差在
