1、 广西科技大学?电子系统电装电调训练?课程设计报告题目： 语音无线传输系统 学 院：电气与信息工程学院 班 级： 电子Z141 学 号： 202100306011 姓 名： 黄宗宇 指导教师： 黄庆南 2021年 09月17日电装电调实训报告1、 训练内容完成调频收音机和机式调频立体声发射机的焊接和调试，使其能正常工作和到达良好的效果。2、 无线话筒局部本实训是需要通过焊接调频立体声发射机，可以使我们的声音经话筒或者直接输入的音频信号转变成电信号，将输入的立体声音频信号或麦克风信号转换成调频波发射出，供调频收音机接收，实现无线传送立体声音频信号或麦克风信号的功能，导频制调频立体声发射。该板采用

2、了调频立体声发射集成BA1404和9018射频放大电路，频率稳定，工作电压3，能够将立体声音频信号转换成调频立体声电波，可以实现立体声音频信号的无线高保真传送，该机除了传送立体声信号外，还能作为无线话筒使用，当插入立体声插头时作为立体声发射器使用，当插入领夹式麦克风时，发射器变为无线话筒，且麦克风音量可调节。音频传输线或领夹式麦克风线兼做发射天线。2.1 工作原理 本调频发射机采用了先进的调频立体声发射集成电路芯片BA1404，在前端使用NPN型三极管放大输入信号，输入的信号经电容耦合后分两路接入到BA1404的左右声道音频输入端，经过BA1404的处理之后通过天线发射出去。电路总体设计方框图

3、：天线发射BA1404声音话筒三极管放大电源3V电路原理图如下： 2.2 BA1404芯片该机的立体声调制器采用性能好、外围元件少、集成度高的调频立体声发射机专用芯片BA1404。BA1404的主要特点如下：采用低电压、低功耗设计，电压在13V之间，典型值为1.25V，最大功耗500mW，静态电流为3mA；将立体声调制、FM调制、射频放大电路集成在一个芯片上； 所需外围元件少；两声道别离度高，典型值为45dB；输入阻抗为540(fin=1kHz)，输入增益为37dB(Vin=0.5mV)；典型射频输出电压为600mV。引脚功能如下列图所示 引脚 名称 功能 1 R-CH INPUT 右声道音频

4、输入 2 AF BIAS 音频放大器偏置 3 AF GND 音频放大器地 4 OSC BIAS 38KHz振荡器偏置 56 XTAL 晶振端 7 RF OUT 射频放大器输出 8 RF GND 射频放大器地 910 OSC 接射频振荡网络 11 VREF 基准参考电压12 MOD IN 调制信号输入端 13 PILOT OUT 导频信号输出端 14 MPX OUT 双声道复合信号输出端 15 VCC 电源 1617 MPX BALANCE 声道平衡18 L-CH INPUT 左声道音频输入 2.3 立体声调制局部 由音频输入口的P输入的立体声音频信号经TW控制音量后输入BA1404的1和18脚

5、进行放大，5、6脚的38KHZ晶振用于产生立体声编码所需的38KHZ震荡信号，该信号经二分一分频后成19KHZ的导频信号从13脚输出。 2.4 射频振荡局部音频信号经立体声编码后由集成的第14脚输出与13的导频信号一起复合送人12脚对内部高频振荡器进行调频，调制后的调频信号此时还经集成内部的一级射频功放放大后再由7脚输出，高频振荡器的频率由10脚所接的LC回路决定，通过调节双联可变电容CV可更改本机的发射频率，此处设计为85110MHZ内连续可调，双联可变电容一联用于更改发射频率，另一联用于控制7脚的LC谐振回路与本振变化保持同步以获取最大的射频输出功率。2.5 功率放大局部 Q1这级将7脚输

6、出的射频信号作进一步的功率放大使本机的发射距离更远，放大后的射频信号由C29耦合到音频传输线利用该线做发射天线将调频信号向空中发射。3、 收音机局部 收音机是把播送电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器复原出声音。3.1 工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成。收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。 由天线接收的信号经输入回路选频后与本机产生

7、的正弦波振荡信号其频率总比输入回路选出的信号的频率高465kHz，共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。结构总图：喇叭调谐变频中放检波低放功放 电源本段波段电路原理图：3.2 收音模块 一般每个频率都有一个电台，所以同一时刻存在N个电台，即同一时刻收音机天线收到的是N个电台，由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号，共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。3.3 显示模块 显示模块用

8、LCD组成，可以显示调频频率和时间等。3.4 攻放模块功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。功率放大器是用来对音频信号进行功率放大，用以推动扬声器复原声音，要求它的输出功率大，频率响应宽，效率高，而且非线性失真小。 4制作过程安装过程1电路安装、元件焊接前，先认真分析立体声发射板和收音机说明书及元器件。2找到相关元器件在电路板上一一对应的位置，元件安装、焊接请遵照从小到大，从低到高的原那么来进行。3电阻插装焊接，电阻元件较多，要区别不同阻值的电阻，不要相互混淆，色环朝向保持一致，紧贴电路板插装焊接。4有极性元件如电解电容，焊接前请先判断极性，确认无误后再焊接。5焊接好

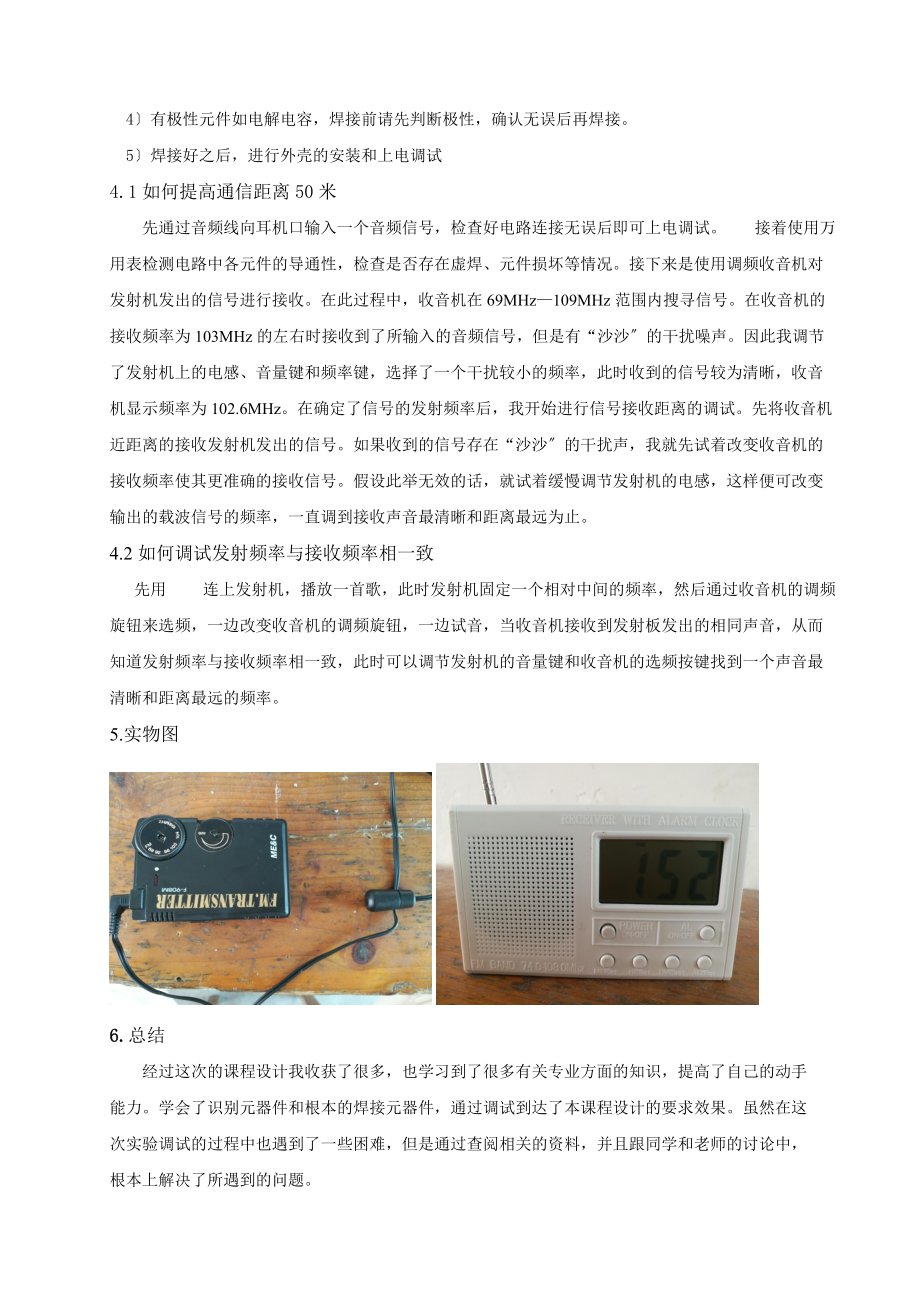

9、之后，进行外壳的安装和上电调试4.1如何提高通信距离50米先通过音频线向耳机口输入一个音频信号，检查好电路连接无误后即可上电调试。 接着使用万用表检测电路中各元件的导通性，检查是否存在虚焊、元件损坏等情况。接下来是使用调频收音机对发射机发出的信号进行接收。在此过程中，收音机在69MHz109MHz范围内搜寻信号。在收音机的接收频率为103MHz的左右时接收到了所输入的音频信号，但是有“沙沙的干扰噪声。因此我调节了发射机上的电感、音量键和频率键，选择了一个干扰较小的频率，此时收到的信号较为清晰，收音机显示频率为102.6MHz。在确定了信号的发射频率后，我开始进行信号接收距离的调试。先将收音机近距离的接收发射机发出的信号。如果收到的信号存在“沙沙的干扰声，我就先试着改变收音机的接收频率使其更准确的接收信号。假设此举无效的话，就试着缓慢调节发射机的电感，这样便可改变输出的载波信号的频率，一直调到接收声音最清晰和距离最远为止。4.2如何调试发射频率与接收频率相一致 先用 连上发射机，播放一首歌，此时发射机固定一个相对中间的频率，然后通过收音机的调频旋钮来选频，一边改变收音机的调频旋钮，一边试音，当收音机接收到发射板发出的相同声音，从而知道发射频率与接收频率相一致，此时可以调节发射机的音量键和收音机的选频按键找到一个声音最清晰和距离最远
