鲁教版五四制九年级上册物理电流和电路 单元巩固训练题

1、第十一章 电流和电路一、选择题1.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方式（ ） A.都是串联的B.有并联的，也有串联的C.都是并联的D.条件不足，无法判断2.下列说法中正确的是（） A.只要有电荷运动就有电流B.只有正电荷定向移动才能形成电流C.正电荷定向移动的方向规定为电流的方向D.负电荷定向移动的方向规定为电流的方向3.验电器的金属箔片张开说明验电器（） A.不带电B.带正电C.带负电D.可能带正电、也可能带负电4.有关电流表的使用方法符合使用要求的是（ ） A.电流表不能与被测用电器串联B.电流表要“+”进“-”出C.电流表应该选用最大量程D.电流表可以直接与电源两极相连

2、接5.如图所示电路，下列说法正确的是（）A.L1、L2串联B.开关S只控制L2C.电流表测干路中的电流D.电流表测L1中的电流6.如下图所示电路中，当开关S闭合后，L1、L2都能发光的是（ ） A. B. C. D.7.下列关于电现象的应用与防护的说法中正确的是（ ） A.印刷厂里为避免纸张潮湿，应保持空气干燥B.夏天较冬天容易摩擦起电C.只要摩擦的时间足够长，其中一个物体终将失去全部电子D.装运汽油或柴油等液体燃料的油罐，不宜用塑料制作8.现有两种智能开关一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走

3、动时，开关自动断开利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是（ ） A.B.C.D.9. 有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（）A.乙球一定带负电，丙球可能带正电B.乙球一定不带电，丙球可能带负电C.乙球可能带负电，丙球一定带正电D.乙球可能不带电，丙球一定带负电10.用丝绸摩擦过的玻璃棒靠近用细线悬挂的轻小泡沫塑料球时，球被排斥，由此可知，泡沫塑料球（） A.带正电B.带负电C.不带电D.可能带电也可能不带电11.如图（a）所示的实物图中，与图(b)所示电路对应的是( )A.B.

4、C.D.12. 卫生间有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M在如图所示的四个电路中，符合上述要求的是（ ） A.B.C.D.二、填空题 13.正电荷的规定：_的电荷叫正电荷。负电荷的规定：_的电荷叫负电荷。 14.用丝绸摩擦过的玻璃棒会带_电，用它去靠近一个不带电的轻质小球，小球会被_。 15.如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，由图可知通过灯泡L1电流是_A16.丝绸与玻璃棒摩擦后，玻璃棒带_电，将摩擦过程的丝绸靠近带负电的轻质小球时，会相互_ 17.图是电冰箱的简化电路图图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯照明灯L

5、与电动机M是_（填“串”或“并”）联；关上冰箱门时，开关自动_，照明灯L_18.如图所示的电路中，L1、L2分别为“220V，15W”和“220V，60W”的白炽灯泡，要使两灯都发光，且L1比L2亮，应闭合的开关为_；要使L2比L1亮，应闭合的开关为_；三个开关都闭合，将发生_现象 19.用在干燥的头发上梳过的塑料梳子靠近细细的水流，会吸引水流，这是由于梳子摩擦后_的原因当梳子靠近带负电的小球，小球被排斥，说明梳子带_电 20.如图甲所示，验电器A带负电，B不带电用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的是_，形成的电流方向是_（第二空选填“由A

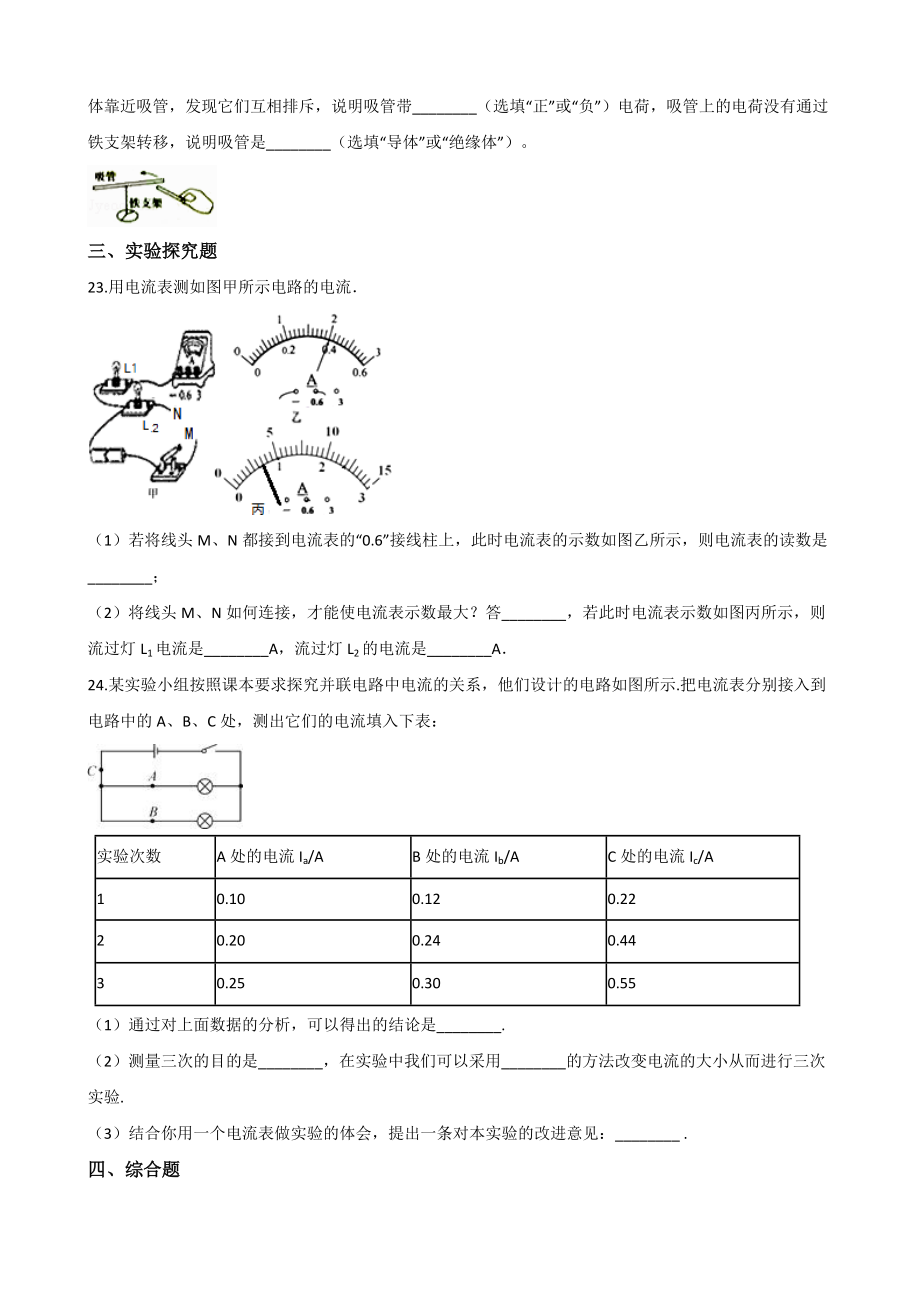

6、到B”或“由B到A”） 21.在如图所示的电路中，电流表A1与A2的示数分别是0.9A和0.36A.则通过灯L1的电流是_A，通过灯L2的电流是_A.22.如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带_（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_（选填“导体”或“绝缘体”）。三、实验探究题 23.用电流表测如图甲所示电路的电流（1）若将线头M、N都接到电流表的“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表的读数是_； （2）将线头M、N如何连接，才能使电流表示数最大？答_，

7、若此时电流表示数如图丙所示，则流过灯L1电流是_A，流过灯L2的电流是_A 24.某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示.把电流表分别接入到电路中的A、B、C处，测出它们的电流填入下表：实验次数A处的电流Ia/AB处的电流Ib/AC处的电流Ic/A10.100.120.2220.200.240.4430.250.300.55（1）通过对上面数据的分析，可以得出的结论是_. （2）测量三次的目的是_，在实验中我们可以采用_的方法改变电流的大小从而进行三次实验. （3）结合你用一个电流表做实验的体会，提出一条对本实验的改进意见：_ . 四、综合题 25.在使用电流表

8、时要注意： （1）必须使电流从电流表的_接线柱流入，从_接线柱流出如果所测的电流方向跟电流表中规定的方向相反，表针就会_（正向/反向）偏转，这样_（会/不会）损坏电流表； （2）被测电流_（能/不能）超过电流表的量程，如果被测电流超过电流表的量程，会使电流表_； （3）电流表应和被测的用电器_联，若电流表和被测用电器_联，不但无法测出用电器中的电流，而且很容易损坏电流表； （4）任何情况下都不能将电流表直接连到电源的两极上若把电流表直接连到电源的两极上，由于电流_，也很容易损坏电流表 26.阅读下面短文，回答以下问题感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先

9、进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中 （1）液体感应器是先进的触水式_（选填“电源”、“用电器”、“开关”或“导线”） （2）冷冻后的感应发光冰块通过_的方式改变饮料的内能

10、 （3）LED灯泡发光时，将电能主要转化为_能 （4）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图 （5）用布擦干后的感应发光冰块内部的电路处于_状态 答案解析 一、选择题1.【答案】C 【解析】 家中的电灯、插座、电视机、电冰箱、洗衣机等电器设备，使用时可以单独工作，互不影响，是并联的。故答案为：C。【分析】知道串并联的概念，看各电路元件间是否相互影响是判断电路元件连接方式的关键。2.【答案】C 【解析】【分析】电荷的定向移动形成电流，A错误；正负电荷的定向移动都会形成电流，B错误；但规定正电荷的定向移动形成电流的，C正确，D错误。【点评】解决本题的关键是熟知电流的方向以及电流形成

11、的原因，属于基础题。3.【答案】D 【解析】【分析】同种电荷相互排斥，异种电荷相互吸引；验电器是检验物体是否带电的仪器，原理是同种电荷相互排斥。当验电器的金属箔张开时，说明验电器带的是同种电荷，有可能是带正电，也有可能带的是负电。故选D【点评】解决此题要知道验电器的工作原理是由于两个金属箔片带同种电荷而相互排斥4.【答案】B 【解析】 A.电流表要与被测用电器是串联，故A不符合题意；B.让电流要从电流表的+接线柱流入，从-接线柱流出，故B符合题意；C.被测电流不要超过电流表所选的量程，所以使用电流表应先估测电流的大小，若电流大小不超过小量程应选小量程，因为小量程测量更准确；若电流大小超过小量程

12、，应选大量程，故C不符合题意；D.绝对不允许不经用电器把电流表直接接到电源的两极，故D不符合题意故答案为：B。【分析】电流表使用规则是：电流表要串联在电路中；接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；被测电流不要超过电流表的量程；绝对不允许不经过用电器而把电流表直接连到电源的两极上。 5.【答案】D 【解析】【分析】根据串联的特点可知：开关要与所控制的用电器串联，接在干路上时会控制整个电路；电流表的使用方法是：与待测用电器串联，且电流从正接线柱流入，从负接线柱流出。A、由图可知电灯L1、L2是并联，所以选项A不正确；B、由图可知开关S只控制所有用电器，所以选项B不正确；C、

13、由图可知电流表测L1的电流，所以选项C不正确；D、由图可知电流表测L1的电流，所以选项D正确。【点评】本题重点根据开关、电流表的连接形式判断它们的作用，开关要与所控制的用电器串联，接在干路上时会控制整个电路。电流表与那个用电器串联就测那个用电器的电流。6.【答案】C 【解析】 A图在没有电源，当开关S闭合后，L1、L2都不能发光；B图中闭合S，L2短路，不能发光；C图中，L1、L2形成并联电路，闭合开关S，都能正常发光；D图在导线与电源并联，两灯泡都短路，不能发光，C符合题意，ABD不符合题意.故答案为：C。【分析】若使电路中的用电器工作，必须有电流经过用电器.7.【答案】D 【解析】【解答】

14、解：A、为了防止由摩擦起电造成事故，故要保持梳棉车间有一定的潮湿程度，使产生的静电能够释放 B、夏天比冬天潮湿，所以夏天较难摩擦起电，C、如果两个对电子束缚能力相同的物体在相互摩擦时，是不能产生摩擦起电现象的；D、塑料和油属于不同物质，相互摩擦出现一个物体带正电，一个物体带负电现象，两者放电出现电火花，容易引燃塑料桶中的油所以原因是为了防止汽油在运输过程中与塑料桶内壁摩擦而产生放电现象故选D【分析】在棉絮梳理的过程中会由于摩擦起电产生静电，当静电积累到一定程度会放电，可能引燃棉絮引起事故潮湿的环境有助于电荷释放，因此干燥的环境更容易摩擦起电；摩擦起电是由于物体对电子的束缚能力不同，在摩擦时发生

15、的电子的转移；塑料和油属于不同物质，相互摩擦出现一个物体带正电，一个物体带负电现象，由于塑料是绝缘体，不能把电荷及时导向大地8.【答案】D 【解析】【解答】解：A、当声控开关闭合时，电灯被短路，电灯不亮不符合题意B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光不符合题意C、当光控开关闭合时，电灯被短路，电灯不亮不符合题意D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光符合题意故选D【分析】电路中开关控制用电器时，开关和用电器是串联的光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡

16、应该是串联的9.【答案】C 【解析】【解答】解：甲、丙相互排斥，说明甲、丙一定带同种电荷，甲带正电，则丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电故选C.【分析】（1）同种电荷相互排斥，异种电荷相互吸引（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体10.【答案】A 【解析】【分析】根据以下知识答题：（1)用丝绸摩擦过的玻璃棒带正电；（2)同种电荷相互排斥，异种电荷相互吸引【解答】（1)玻璃棒与丝绸摩擦时失去电子，从而带正电；（2)玻璃棒靠近泡沫塑料球时，球被排斥，说明玻璃棒与泡沫塑料球带同种电荷，即塑料球带正电故选A【点评】本题考查了与丝绸摩擦过的玻璃棒所

17、带电的性质及电荷间的相互作用，考查的是基础知识，是一道基础题11.【答案】A 【解析】【解答】A、由实物图知，当开关闭合时，电流从电源的正极流出后经过开关，电流经过开关后分两路经过L1、L2后汇合回到电源的负极，即L1、L2并联，开关在干路中，A与电路图相符，A符合题意；B、由实物图知L1、L2串联，与电路图不相符，B不符合题意；C、由实物图知L2被短路，与电路图不相符，C不符合题意；D、由实物图知，当开关闭合时，电流从电源的正极流出后分两路，一路经过L2 ， 另一路经过开关再经过L1 ， 即L1、L2并联，开关在支路中，D不符合题意。故答案为：A。【分析】根据每个选项中的实物图判断电路的连接

18、方式，然后和电路图相比较。12.【答案】A 【解析】【解答】解：A、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意； B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；D、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意故选A【分析】开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制二、填空题13.【答案】丝绸和玻璃棒摩擦后，玻璃棒所带；橡胶棒和毛皮摩擦后，橡胶棒所带 【解析】【解答】自然界只

19、存在两种电荷：正电荷和负电荷用丝绸摩擦过的玻璃棒所带的电荷，叫做正电荷用毛皮摩擦过的橡胶棒所带的电荷，叫做负电荷.故答案为：丝绸和玻璃棒摩擦后，玻璃棒所带；橡胶棒和毛皮摩擦后，橡胶棒所带.【分析】自然界中只存在两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦过的橡胶棒带的电荷叫负电荷.14.【答案】正；吸引 【解析】【解答】丝绸摩擦过的玻璃棒因失去电子带正电，用它去靠近一个不带电的轻质小球，小球会被吸引。故答案为：正；吸引.【分析】丝绸摩擦的玻璃棒带正电，带电体可以吸引轻小物体.15.【答案】0.3 【解析】【解答】解：此时电流表的量程是00.6A，故其分度值是0.02A，故此时的电流

20、表的示数是0.3A，电流表是测量的灯泡L1的电流，故为0.3A；故答案为：0.3【分析】两灯泡并联，电流表通过灯泡L1的电流，根据电流表的量程和分度值即可读出通过灯泡L1的电流 .16.【答案】正；排斥 【解析】【解答】解：丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电；丝绸靠近带负电的轻质小球时，二者都带负电，因此会相互排斥；故答案为：正；排斥 【分析】（1）正负电荷的规定：跟丝绸摩擦过的玻璃棒所带的电荷是正电荷，跟毛皮摩擦过的橡胶棒所带的电荷是负电荷；（2）电荷之间的作用规律：同种电荷相互排斥，异种电荷相互吸引17.【答案】并；断开；熄灭 【解析】【解答】解：如图是电冰箱的简化电路图所示，

21、当开关S1、S2都闭合时，灯泡L与电动机M有两条流通路径，属于并联；电冰箱关上冰箱门时，照明灯应处于熄灭，所以开关S2是让照明灯停止工作，故开关S2处于断开状态故答案为：并；断开；熄灭.【分析】并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）18.【答案】S2；S1、S3；短路 【解析】【解答】解：因为两灯泡的额定电压相同，由R= 可得，额定功率较小的灯泡，电阻较大，又因为L1、L2都发光，且L1比L2亮，所以两灯泡需串联，故闭合开关S2时，两灯泡形成串联电路； 由P= 得，电阻越小，灯泡的实际功率越大，因此要使L2比L1亮，两灯泡需并联，故需闭合开关S1、S3

22、；三个开关都闭合时，形成电源短路，保险丝会被烧毁故答案为：S2；S1、S3；短路【分析】实际功率决定灯泡的明暗程度；先根据R= 比较出两灯泡的电阻，然后根据串联电路电流相等以及P=I2R得出电阻大的灯泡，实际功率较大，其亮度较大；或根据并联电路两端电压相等以及P= 得出电阻小的灯泡，实际功率较大，其亮度大；最后根据电路的连接方式选择需要闭合的开关根据发生短路现象时，电流过大，保险丝被熔断的现象，选择出需要闭合的开关19.【答案】带电；负 【解析】【解答】解：（1）摩擦过的梳子可以吸引水流，说明摩擦使梳子带上了电荷，简称带了电（2）同种电荷相互排斥，异种电荷相互吸引；当梳子靠近带负电的小球小球被

23、排斥说明梳子带负电故答案为：带电； 负 【分析】（1）物体经验摩擦可以吸引轻小的其他物体，我们就说这个物体带了电荷，简称带了电（2）根据电荷间的相互作用规律“同种电荷相互排斥，异种电荷相互吸引”来判断20.【答案】自由电子；由B到A 【解析】【解答】解：已知验电器A带负电，验电器A有多余的电子；当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，自由电子从A移动到B，使验电器B也带上了电 由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B到A故答案为：自由电子；由B到A【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷

24、定向移动的方向与电流的方向相反21.【答案】0.54；0.36 【解析】【解答】由图示可知，两灯泡是并联的，电流表A1在干路上测总电流为0.9A，电流表A2与灯泡L2串联，测的是通过灯泡L2的电流为0.36A，根据并联电路中电流的关系可知，通过灯泡L1的电流为0.9A-0.36A=0.54A.故答案为：0.54；0.36【分析】解答本题，要理解电路中电流表的作用，电流表A1在干路上测总电流，电流表A2与灯泡L2串联，测的是通过灯泡L2的电流，根据并联电路的特点进行计算.22.【答案】负；绝缘体 【解析】【解答】用带负电的物体靠近吸管，发现它们互相排斥，说明吸管带负电荷；吸管上的电荷没有通过铁支

25、架转移，说明吸管是绝缘体。故答案为：负；绝缘体.【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.三、实验探究题23.【答案】（1）0.4A（2）线头M连接电流表的“3”接线柱且N连接电流表的“”接线柱；0.4；0.3 【解析】【解答】（1）将线头M、N都接到电流表为“0.6”接线柱上，电流表测L1的电流，电流表量程为00.6A，分度值为0.02A，读数为0.4A；（2）由并联电路中，干路中的电流等于各支路电流之和知，当电流表在干路上时，电流表的示数将最大，应把线头M连接电流表的“3”接线柱且N连接电流表的“”接线柱此时的读数

26、为0.7A，由（1）知，L1中的电流为0.4A，所以L2中的电流为：0.7A0.4A=0.3A故答案为：（1）0.4；（2）线头M连接电流表的“3”接线柱且N连接电流表的“”接线柱；0.4；0.3【分析】根据并联电路的电流规律，结合电流表的使用要求，当电流表接到不同的位置，可以测量不同的电流，关键要分清电流表量程的不同.24.【答案】（1）并联电路干路中的电流等于各支路的电流之和（2）使结论更具有普遍性、可靠性；更换不同规格的小灯泡等（3）使用三个电流表同时接入电路中的A、B、C三处测出它们的电流 【解析】【解答】（1）由表格中的数据分析可知，并联电路干路中的电流等于各支路的电流之和；（2）多次测量可以使得出的结论更具有普遍性、可靠性；这三次实验可以采用更换不同规格的小灯泡的方法来进行；（3）本题采用的是用一个电流表来测量，这样需要多次对电流表进行拆线的步骤，造成很多麻烦，所以可以使用三个电流表同时接入电路中的A、B、C三处测出它们的电流，这样就方便多了.故答案为：（1）并联电路干路中的电流等于各支路的电
