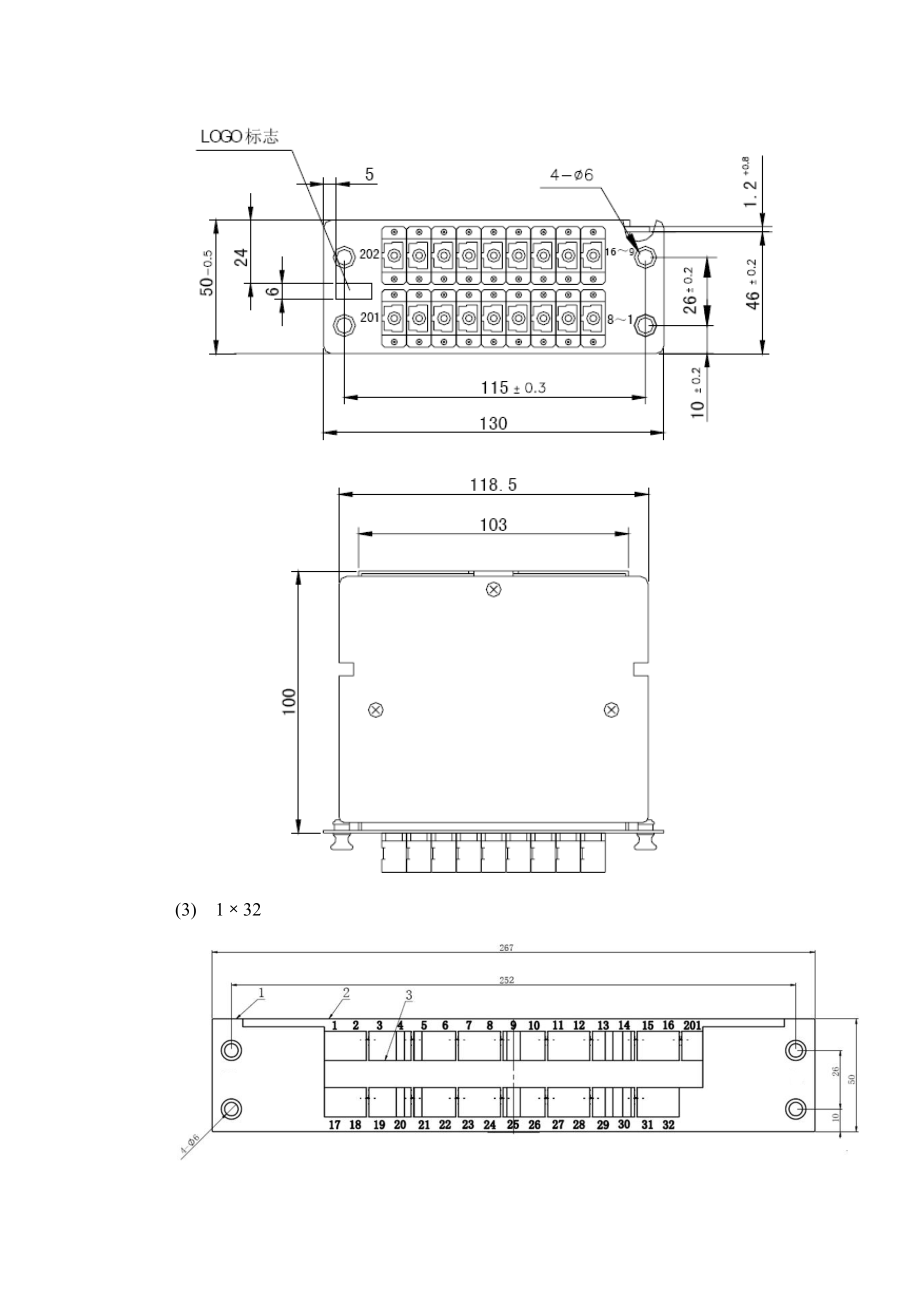

1、1.1 产品技术要求分类主要包括金属光分路器插片与塑料光分路器插片产品型号有：1×4；1×8；1×16；1×32；1×64封装要求封装材料: 金属或非金属;将微型光分路器密封,牢固的固定在插片盒内,内置分光器不易脱落、晃动、连接头牢固。产品结构(1) 1×4/1×8结构图(2) 1×16(3) 1×32 (4) 1×64装配要求适配器1、上联端口选用SC/UPC 塑料件颜色为绿色，下联端口选用SC/UPC塑料件颜色为蓝色，为保证装配后 颜色一致性：选用同类型配件一定要使用无色差。2、适配器技术参

2、数应满足行业标准要求。光分路器光分路器选用微型光分路器，光纤线长不超过500mm 。内部盘纤要求光分路安装及盘纤要求，分路器须粘接牢固在盒体内壁上，光纤线缆弯曲半径不低于30MM.表面丝印要求要求丝印清晰，无漏点、断线、无积墨。技术参数1 X N PLC 分路器光学特性参数单位单位指标1x4 1x8 1x16 1x321x641x64工作带宽nm1260-16101310+401490+401550+40插入损耗dB偏振相关损耗dB均匀性dB回波损耗dB55方向性dB55工作/储存温度-4585注1：针对均分器件；注2：光纤为单模光纤；注3：所有参数测试不带连接器；注4：带连接器PLC分路器的插入损耗均应加上相关连接器的附加损耗；2 X N PLC 分路器光学特性参数单位单位指标2x4 2x8 2x16 2x322x642x64工作带宽nm1260-16101310+401490+401550+40插入损耗dB11偏振相关损耗dB均匀性dB回波损耗dB55方向性dB55工作/储存温度-4585注1：针对均分器件；注2：光纤为单模光纤；注3：所有参数
