主体沉降监测方案

1、沉降观测方案1 .工程概况1.2 .观测目的.1.3 .编制依据及原那么1.4 .观测工程.1.5 .观测设备和人员组织机构1.5.1 仪器设备、交通车辆和配备情况1.5.2 人员组织结构2.6 .基准点的布设2.7 .沉降观测点的布设3.7.1 布设原那么3.7.2 布设位置3.7.3 沉降观测点样图4.8 .测量方法与要求4.8.1 测量方法4.8.2 精度要求4.8.3 观测要求5.9 .观测频率、报警及应急举措.5.9.1 观测频率5.9.2 报警举措6.9.3 应急举措6.10 .质量保证举措.6.11 .平安保证举措7.12 .测量标志保护7.13 .成果整理与提交8.14 .测点

2、布置图9.1 .工程概况*2 .观测目的工程建筑物从施工开始到竣工,以及建成运营后很长一段时间,沉降变形是不可预防的.如果变形在一定的限度之内属正常现象,但一旦超过某一限度,就会危及建筑物的平安.因此,在建筑物的施工和运营期间,都必须对建筑物进行平安监测,以便及时掌握变形情况,发现问题,采取举措,保证建筑物从施工开始到运营期间均平安可靠.3 .编制依据及原那么(1) ?建筑变形测量标准?JGJ8-2007(2) ?工程测量标准?GBJ500262007(3) ?建筑工程施工质量验收统一标准?GB50300-2021(4) ?建设工程文件归档整理标准?GB/T50328-2001(5) ?建筑地

3、基根底设计标准?GB50007-2021(6) 招标单位提供的本工程沉降观测点位布设图纸及相关资料(7) 其他所有现行适用的国家标准和标准4 .观测工程主体沉降观测工程表观测对象观测内容测试仪器测点数(处)备注1#主体沉降DL-2003电子水准仪62#主体沉降DL-2003电子水准仪125 .观测设备和人员组织机构5.1 仪器设备、交通车辆和配备情况本期工程共投入电子水准仪1台,因瓦水准标尺1套,笔记本电脑1台,生产用车1辆及相关设备等.序号仪器型号精度情况检定日期鉴定证书号1DL-2003电子水准仪RAB码锢钢水准标尺每公里往返测高差中数标准差为巾.3mm;仪器最小读数：0.01mm2021

4、-6-27长字20210602-23145.2 人员组织结构建立专门的沉降观测工程部,进行现场监控量测及信息反应.工程部由工程负责人、技术负责人、测量技术员、相应辅助人员组成.成员由多年从事工程施工且有测量经验的技术人员组成,其中技术负责人由具有丰富测量经验、具有较高结构分析和计算水平的工程师担任.沉降观测工作开始前组织观测人员应反复阅读观测方案,明确每个人的分工责任,检查各自的资料、记录表格是否齐全.工程部的任务包括以下几个方面：(1) 制定观测方案,布置、埋设、保护监测点及仪器；(2) 及时收集、整理各项观测资料；(3) 对收集的资料进行及时计算、分析、比照,研究其变形机理和变形趋势,并反

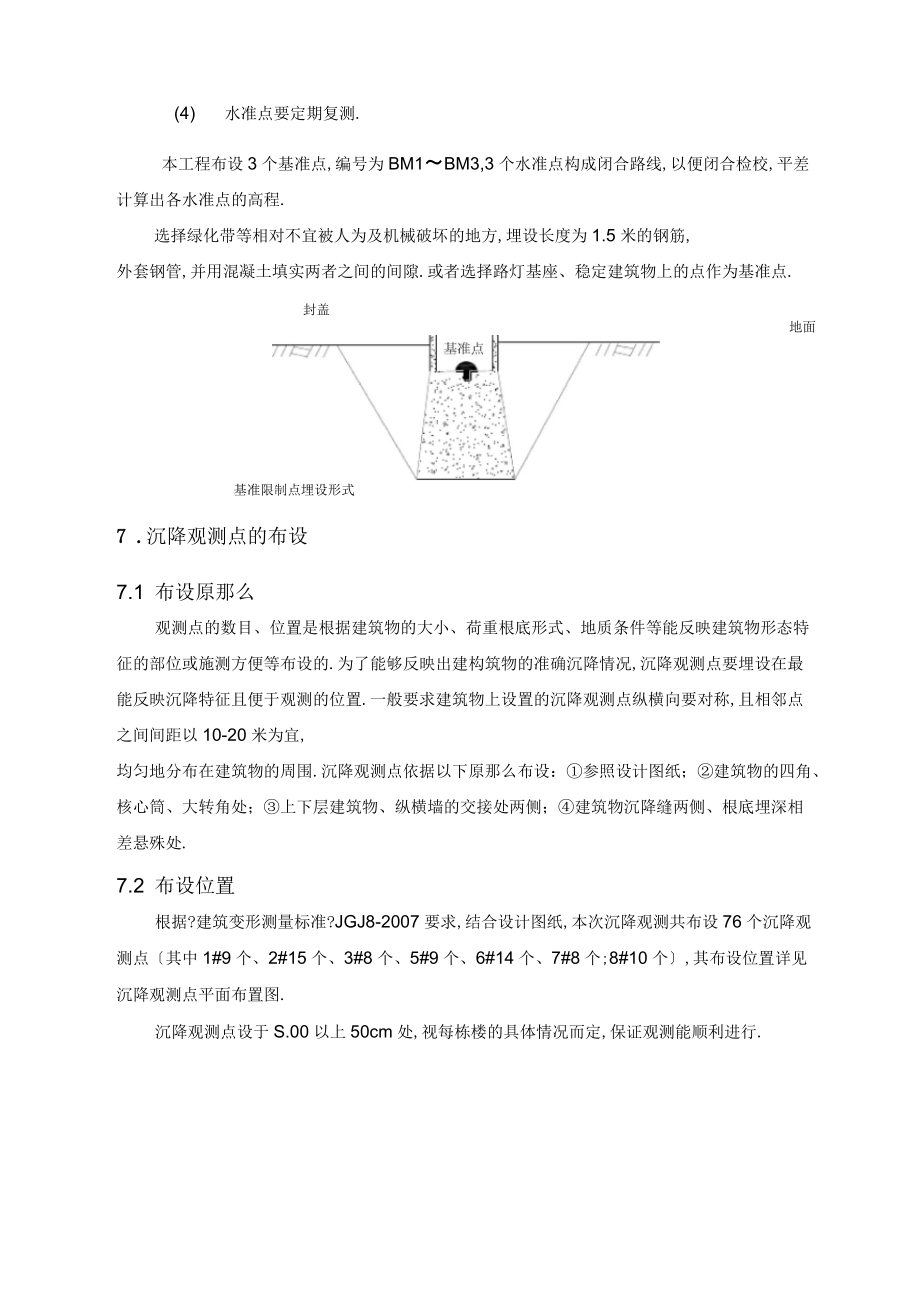

5、应到施工中去,为后续施工做出指导.6 .基准点的布设基准点的布设是根据实地踏勘的情况,考虑基准点的稳定性和观测精度要求布设的.根据工程的布局特点、现场的环境条件,根据工程的测量施测方案和布网原那么的要求建立水准限制网,本工程拟建立独立的高程基准网.要求如下：(1) 各水准点设置在变形区域外、易于长期保存的位置.(2) 各水准点构成闭合图形,以便检校.(3) 水准点的设置要符合二等水准测量的要求.(4) 水准点要定期复测.本工程布设3个基准点,编号为BM1BM3,3个水准点构成闭合路线,以便闭合检校,平差计算出各水准点的高程.选择绿化带等相对不宜被人为及机械破坏的地方,埋设长度为1.5米的钢筋,

6、外套钢管,并用混凝土填实两者之间的间隙.或者选择路灯基座、稳定建筑物上的点作为基准点.封盖地面基准限制点埋设形式7 .沉降观测点的布设7.1 布设原那么观测点的数目、位置是根据建筑物的大小、荷重根底形式、地质条件等能反映建筑物形态特征的部位或施测方便等布设的.为了能够反映出建构筑物的准确沉降情况,沉降观测点要埋设在最能反映沉降特征且便于观测的位置.一般要求建筑物上设置的沉降观测点纵横向要对称,且相邻点之间间距以10-20米为宜,均匀地分布在建筑物的周围.沉降观测点依据以下原那么布设：参照设计图纸；建筑物的四角、核心筒、大转角处；上下层建筑物、纵横墙的交接处两侧；建筑物沉降缝两侧、根底埋深相差悬

7、殊处.7.2 布设位置根据?建筑变形测量标准?JGJ8-2007要求,结合设计图纸,本次沉降观测共布设76个沉降观测点其中1#9个、2#15个、3#8个、5#9个、6#14个、7#8个;8#10个,其布设位置详见沉降观测点平面布置图.沉降观测点设于S.00以上50cm处,视每栋楼的具体情况而定,保证观测能顺利进行.7.3 沉降观测点样图非朦蔽式观测标志诙知艇劫I解南ft丽精睇舱皮岫仙皿工耻磁撮几,然旨和力精能千尊防楠植AM的T轴电卦瓶茴便用火蚓要打入既申为LN-离夏时标触水堰尺刷于整端未侬琥时r*W.30co-1为了保证观测精度,应将每个观测标志都做好相应标记,以保证每个点每次观测的为同一观测

8、标志.标志外形美观,易于保护,同时不影响建筑物自身的外观,不受外装饰和装修的影响.8 .测量方法与要求8.1 测量方法本次沉降观测采用闭合水准路线测量的方式.首先将BM1-BM3基准点根据二级水准测量的测量要求,以后-前-前-后的作业方法用进行往返观测,将3个基准点进行联测.平差计算出各个基准点的高程.然后以BM1-BM3个基准点为基础,对每栋楼的沉降观测点用闭合水准路线联测,平差计算出各个沉降观测点的高程.8.2 精度要求本工程采用二级水准测量的观测方法就能满足沉降观测的要求.各项观测指标要求如下：水准测量观测方式使用仪器型号高程限制测量、首次沉降观测其它各次沉降观测DL-2003电子水准仪

9、单程双测站单程观测水准测量的视线长度、前后视距差和视线高度视线长度m前后视较差m前后视距累积差m视线高度m40<24用.3水准测量的限差基辅分划读数之差mm基辅分划所测高差之差mm往返较差及附合或环线闭合差mm检测已测测段高差之差mm0.50.71.0Vn1.5Vn注：1.n为测站数2,假设采用电子水准仪,基辅分划读数之差等于两次读数之差；基辅分划所测高差之差mm等于两次读数所测高差之差.8.3 观测要求（1） 使用的水准仪在工程开始前和结束进行i角检验,i角不得大于15当观测成果出现异常,经分析与仪器有关时,应及时对仪器进行检验与校正.（2） 各周期水准观测作业,在标尺分划线呈像清楚和

10、稳定的条件下进行观测.不得在日出后或日出前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线的呈像跳动而难以照准时进行观测.（3） 阴天时全天任何时间均可观测.观测前半小时,将所用仪器和水准标尺置于露天阴影下,使仪器与外界气温趋于一致.（4） 超过标准规定限差的成果,均先分析原因在进行重测.当测站观测限差超限时,应立即重测；当迁站后发现超限时,从稳固可靠的固定点开始重测.（5） 建立固定的观测路线：依据沉降观测高程基准点的埋设要求或图纸设计的沉降观测点布点图.在限制点与沉降观测点之间建立固定的观测路线,并在架设仪器站点与转点处作好标记桩,保证各次观测均沿统一路线.9 .观测频率、报

11、警及应急举措9.1 观测频率观测内容施工进程观测频率主体结构沉降主体施工阶段首层完工1次建筑物每升高2层1次暂时停工停工时及新开工时1次停工期间1次/23月装修施工阶段1次/2月建筑物沉降稳定判定标准如下：地基变形沉降的稳定标准应由沉降量时间关系曲线判定.?建筑变形测量标准?JGJ8-2007中指出,一般工程假设沉降速率小于0.010.04mm/d,可认为建筑物已经进入稳定阶段,具体取值宜根据各地区地基土的压缩性确定.考虑到本工程地质情况,取值为0.02mm/d作为沉降稳定标准特殊情况：在观测过程中,假设有根底附近地面荷载忽然增减、根底四周大量积水、长时间连续降雨等特殊情况均应增加观测次数.当

12、建筑忽然发生大量沉降、不均匀沉降或严重开裂时,应立即进行逐日或者进行2-3d/次的连续观测.每次沉降观测后,及时通过沉降观测数据对楼房的沉降情况进行分析,如果发现异常,应及时报告委托方采取进一步举措,以防事故的发生.9.2 报警举措观测结果应于当日整理完毕,24小时内将当天观测成果(电子形式)发给甲方及监理单位,假设发现观测结果出现异常时,及时通知甲方与监理单位.如出现建筑物差异沉降超过1/1000L(L为相邻两沉降点间距),立即报警.9.3 应急举措当观测过程中发生以下情况之一时,必须立即报告委托方,同时及时增加观测次数或者调整观测方案：(1) 沉降量或者沉降速率出现异常变化.(2) 沉降量

13、到达或者超出允许值.(3) 建筑物本身、周边建筑及地表出现裂缝等异常现象.(4) 由于地震、暴雨、冻融等自然灾害引起的其他变形异常情况.10 .质量保证举措沉降观测始终要遵循五定原那么.所谓五定,即通常所说的沉降观测依据的基准点、沉降观测点,点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件根本一致；观测路线、程序和方法要固定.以上举措在客观上尽量减少观测误差的不定性,使所测的结果具有统一的趋向性,保证各次复测结果与首次观测的结果可比性更一致,使所观测的沉降量更真实.作业人员必须严格按标准要求观测并进行自检,做到记录清楚、齐全,计算准确无误.检查员应及时对成果进行检查,发现问题

14、及时处理.审核员负责报告的审核,把好质量的最后一道关.11 .平安保证举措(1) 在进行观测作业时,经常要进入交叉作业的危险区域,所以在每次作业前测量人员必须了解现场观测线路及作业点周围的平安情况,然后对记录及跑尺人员进行交底.(2) 所有观此人员在进行施工现场时必须带好平安帽,并密切配合,争取快速、准确地完成观测任务.特别要注意监测时的人身及仪器设备的平安严格遵守平安施工制度.危险源辨识及防控举措危险源辨识风险限制举措车辆驾驶员严格遵守车辆驾驶规定严格遵守交通法规,不能超载,不能酒后见车,所行路面应平安可靠作业厂区坑洼不平或建筑垃圾造成半岛、威脚、扎脚穿厚底防护鞋,行走时注意脚下,严禁蹦跳夏季高温作业穿戴防热劳保用品,采取降温举措沉降观测时预防高空坠物,高处坠落佩戴平安帽,防护绳等平安用品12 .测量标志保护因沉降观测是一项连续不间断的测量工作,在施工期间,为保证监测数据的准确无误,现场观测点标志的保护也是一个重要环节.施工单位在施工期间应保证监测点标志完好,使监测工作不受施工影响.各工区技术员和工长都有责任和权力对测量标志进行监管.13 .成果整理与提交（1） 观测结
