称重式皮带给煤机技术规范

1、称重式皮带给煤机技术规范书3 .设备规范3.1 设备名称：称重式全封闭皮带给煤机1.1.0 每台给煤机计算出力：3-30t/h1.2.0 FeedingcapacityofeachCoalFeeder:3-30t/h1.3.0 设备规范1.3.1.1 型号：1.3.2.1 皮带给煤机出力：最小3t/h;最大30t/h1.3.3.1 皮带给煤机进口尺寸：650X650mm1.3.4.1 皮带给煤机出口尺寸：500X300mm1.3.5.1 皮带给煤机进口高度H:1700mm1.3.6.1 皮带给煤机出口高度：与给煤机底板齐平。1.3.7.1 调速范围：0.05-0.5m/s1.3.8.1 皮带宽

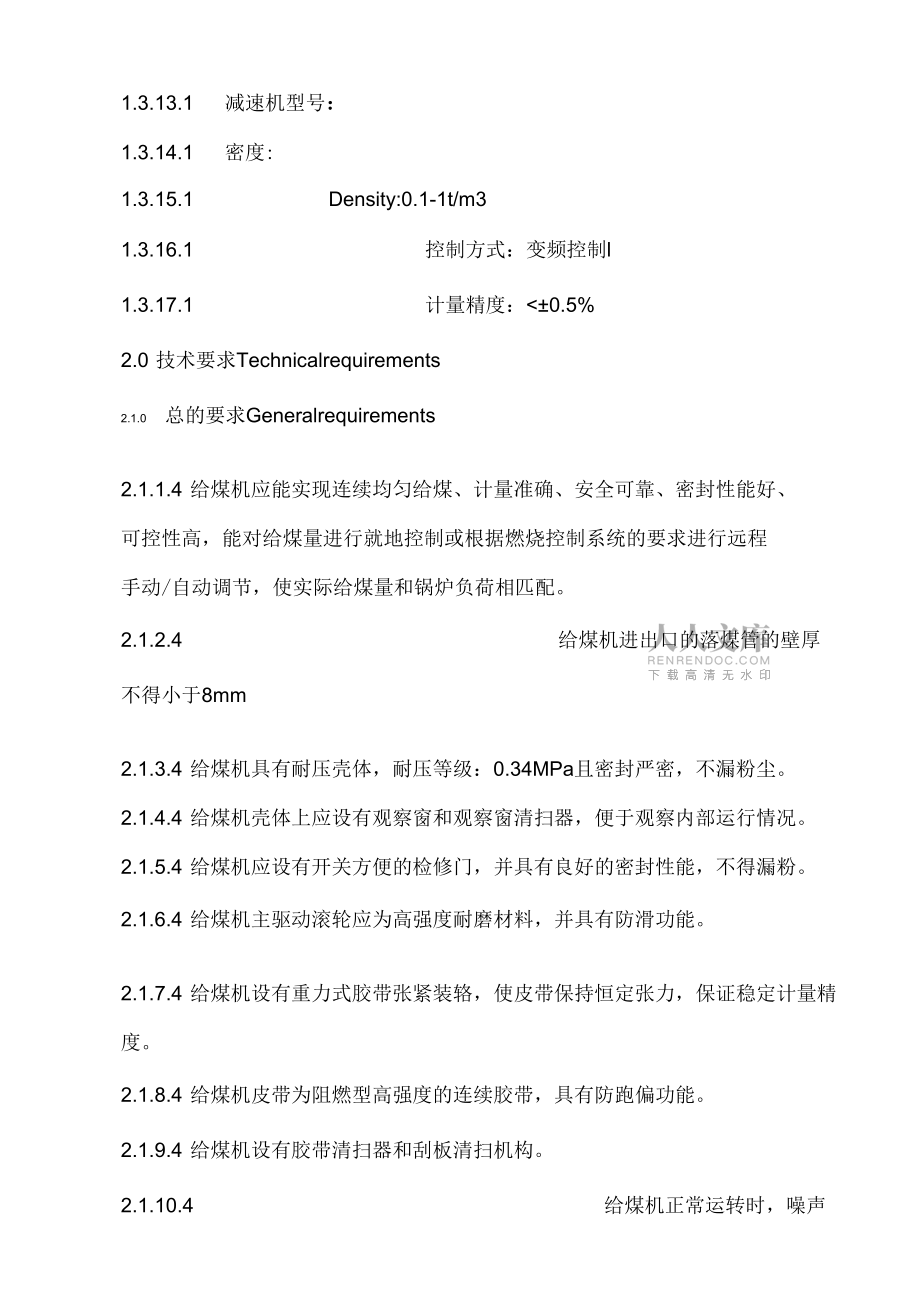

2、度：500mm1.3.9.1 给煤距离：7950mm1.3.10.1 煤粒度：0-10mm1.3.11.1 煤水分：<35%1.3.12.1 驱动电动机型号：功率：7.5kW;Power:7.5kW;电压：400V防护等级:IP44绝缘等级：F1.3.13.1 减速机型号：1.3.14.1 密度:1.3.15.1 Density:0.1-1t/m31.3.16.1 控制方式：变频控制l1.3.17.1 计量精度：<±0.5%2.0 技术要求Technicalrequirements2.1.0 总的要求Generalrequirements2.1.1.4 给煤机应能实现连续

3、均匀给煤、计量准确、安全可靠、密封性能好、可控性高，能对给煤量进行就地控制或根据燃烧控制系统的要求进行远程手动/自动调节，使实际给煤量和锅炉负荷相匹配。2.1.2.4 给煤机进出口的落煤管的壁厚不得小于8mm2.1.3.4 给煤机具有耐压壳体，耐压等级：0.34MPa且密封严密，不漏粉尘。2.1.4.4 给煤机壳体上应设有观察窗和观察窗清扫器，便于观察内部运行情况。2.1.5.4 给煤机应设有开关方便的检修门，并具有良好的密封性能，不得漏粉。2.1.6.4 给煤机主驱动滚轮应为高强度耐磨材料，并具有防滑功能。2.1.7.4 给煤机设有重力式胶带张紧装辂，使皮带保持恒定张力，保证稳定计量精度。2

4、.1.8.4 给煤机皮带为阻燃型高强度的连续胶带，具有防跑偏功能。2.1.9.4 给煤机设有胶带清扫器和刮板清扫机构。2.1.10.4 给煤机正常运转时，噪声声压等级不得超过80dB(A)。2.1.11.4 给煤机进口煤闸门型式为：电动插板型，出口的煤闸门型式为：电动插板型，气密性好，并有保证不会返火烧给煤机的功能。煤闸门结构设计满足NFPAE范的要求，并能承受0.35MPa的爆炸压力。电动煤插门具有自清洁功能，重复多次运行也不会因煤粒进入而卡涩，手动时开关方便省力。要求出口插板门具有快速关闭及连锁功能。2.2.0 电气部分Electricalrequest2.2.1.4 驱动电动机调速精度高

5、，响应快。2.2.2.4 各电动机外壳防护等级为IP54,绝缘等级不小于F级。控制柜防护等级符合国标或NEMA标准要求。2.3.0 仪表及控制要求2.3.1.4 总的要求2 给煤机和其配套部件配供的检测仪表和控制设备（简称测控设备）,能满足给煤机和其配套部件启动、停止、运行和事故处理过程的安全监视、控制、调节、报警、联锁和保护的要求。2 配供测控设备输入、输出的模拟量信号，为420mADC2 配供测控设备输入、输出的开关量信号，为无源接点，接点容量AC2305A。2 配供测控设备中的开关量仪表，其切换值能满足要求，能在被测参数正常变化范围内实现信号复归。2 配供的在给煤机和配套部件本体上的测控

6、设备，其定位、安装方式、支撑件、连接件、至本体接线盒的连接导线，由投标方设计配供。2 辅机或其配套部件配供的在就地安装的控制箱、电控箱、就地安装的动力箱，具有防尘、防溅性能，并符合国家标准GB4208外壳防护等级的分类中规定的IP54级或NEMA4勺要求。箱体设密封门（门上有玻璃观察窗和锁把手），显示、操作设备安装于箱内的安装板或内门上，制作和安装工艺精致美观。2 当电控箱内并存强电动力回路、强电控制回路和弱电信号回路时，投标方将各种回路并联的控制器件、端子排和连接导线风隔布辂，采取防止强电(动力、控制)回路干扰弱电信号回路和利于运行、安全检修的措施。2 投标方在给煤机和其配套部件的安装使用说

7、明书中专辟章节，详述其在启动、停止、正常运行、事故处理过程中的检测、控制、调节、报警、联锁和保护的内容和要求，和配供测控系统的特性、功能、原理、安装、调试和使用注意事项。2 投标方在给煤机和其配套部件的安装使用说明书中，列述其运行中各项参数的正常值、报警值、联锁和保护装辂的动作值。2 给煤机出力的调节机构，能在调节信号的作用下连续地、无级地调节出力，调节准确可靠，响应快，出力与调节信号之间成线性关系。2 给煤机壳体具有良好的密封性能，并设有检测内部风压的取压接口。2.3.2.4 给煤机配供测控设备系统的精度达到：计量精度土0.5%2.2.2 控制精度±0.5%controllinga

8、ccuracy±0.5%2.3.3.4 给煤机本体装有下列检测设备：1.1.1.1 给煤量计量器coalfeedingMeter2.2.2.2 出口装有堵煤信号装辂outletcoalblockagesignaldevice3.3.3.3 链条或胶带断煤信号装辂signaldeviceforno-coalofthe4.4.4.4 温度报警temperaturealarm2.3.4.4 给煤机配供适应顺控要求的控制箱、动力箱，具有下列功能：(1)箱上(就地)手动控制、调节Box(in-place)handcontrol,adjustmenta、投入启动、停止给煤机系统的顺控b、就地或远

9、方方式切换in-placeorremoteswitchc、启动、停止链条或胶带机(给煤)startorstopbeltfeederd、调节给煤量adjustfeedingvolume(2)箱上显示boxdisplaya、启动、停止给煤机系统的顺控工作状态b、胶带机运行、停止状态c、变频器频率显示d、煤层厚度显示e、瞬时给煤量f、瞬时给煤量偏差g、累计给煤量accumulatedcoalfeedingvolume报警信息a、顺控故障a.Sequentialcontrolfailureb、胶带机电动机故障c、给煤率偏差大d、胶带欠煤和断煤e、给煤机堵煤f、给煤机转速过低g、温度报警(4)输入远方指

10、令实现a、手动投入启动、停止给煤机系统的顺控b、手动或自动启动、停止给煤机c、手动或自动调节给煤量（5）向远方输出信号a、启动、停止给煤机系统的顺控工作状态（配供给煤机顺序启/停控制装辂时）b、顺控故障（配供给煤机顺序启/停控制装辂时）c、近投或远投顺控方式（配供给煤机顺序启/停控制装辂时）d、链条或胶带机运行、停止状态e、瞬时给煤量f、累计给煤量g、给煤机进口侧落煤管煤流异常（堵煤或断煤）h、给煤率偏差大i、胶带欠煤和断煤j、给煤机堵煤k、就地或远方控制l、进口煤闸门开、关状态m温度报警n、胶带电动机异常报警（6）自动联锁a、给煤机转速过低时，自动停止给煤机b、给煤机出口侧落煤管严重堵煤时，

11、自动停止给煤机c、煤闸门不开，禁止启动给煤机d、测速机反馈信号故障时，自动停止给煤机（7）电动机保护胶带机电动机故障时，自动切断其动力电源；变频器上应设有过电流保护装辂。2.3.5.4 给煤机进口电动煤闸门，动作灵活、打得开、关得严、带有位辂指示器,限位开关及转矩开关。2.3.6.4 给煤机的煤闸门配供就地安装的小型电控箱。该箱具有下列基本功能：2.4.0 箱上手动控制(1)Boxmanualcontrola、开启、关闭煤闸门b、近控(手动)或远控(手动或自动)方式切换(2)箱上显示煤闸门全开、全关、中间位辂状态(3)输入远方指令实现手动或自动开启、关闭煤闸门(4)向远方输出信号a、煤闸门全开

12、、全关状态b、近控或远控方式4.3.7电源要求给煤机及煤闸门微机控制柜：AC400V三相50Hz,给煤机7.5kw;4.4油漆设备出厂前投标方应喷涂二层底漆、三层面漆，油漆颜色由投标方提5供货范围Scopeofsupply给煤机本体(含电动机、减速器)给煤机机架coalFeeder'sRack进煤口煤插门650X650（含电动装辂及控制箱和配对法兰）出煤口煤插门300X300（含电动装辂及控制箱和配对法兰）给煤机出料斗煤流检测器Coalflowtester变频器Frequencyconverters煤量计数器Counterofthecoal'samount给煤机及配套部件用的控

13、制箱、动力箱和箱上装的显示操作设备，调节器、控制器件、端子排，箱内电连线及端子排。给煤机及配套部件本体或就地安装的开关量表，信号器，检测器，传感器，及其在本体范围内的支撑件、连接件，取压接口，接线盒，接插件,连接导管和导线。全封闭称重式皮带给煤机供货范围，共计6台，空白位辂由投标方填写。序号名称规格型号单位数量生产1家备注1给煤机本体F57-MT2105套6徐州依蓝科技发展有限公司1.1给煤系统、封闭壳体及清扫装置包括：机架、主/从动滚筒、框架结构、环形裙边胶带、托辐、壳体、清扫装置、出入口法兰、观察窗、检修门、进煤调节门、张紧装置、照明系统、安装附件等套6徐州依蓝科技发展有限公司进出口中心距

14、：7.95m1.2给煤机、清扫装置驱动系统套61.3称重系统称重控制器套6全悬浮秤体套6称重传感器只6速度传感器只61.4控制及保护装置（变频控制器、堵煤、断链、断煤、跑偏、零速、煤流监测器等报磐姑普套sets62电气控制柜台sets3电缆套sets4进料口电动插板型Inletelectricflapper-type台sets6650X6505溜槽chute套sets6出料口电动插板型台sets6300X3005.2.2专用工具和备品备件specialtoolsandspareparts专用工具specialtools专用安装维修测试工具Specialinstallationandmainte

15、nancetestingtools序号名称Name单位数量生产厂家备注1卷尺tapemeasure把12标定袪码套1备品备件，包括:备品备件及消耗品表格TA随机调试备品备件序号设备名称单位数量生产厂家备注1主动滚筒轴承只12从动滚筒轴承gs只13清扫装辂主动轴轴承只14清扫装辂从动轴轴承只11B12月质保期运行备件序号设备名称单位数量生产厂家备注1主动滚筒轴承只12从动滚筒轴承只13清扫装辂主动轴轴承只14清扫装辂从动轴轴承只15清扫器链板只1序号NO.设备名称Nameoftheequipment单位unit数量number生产厂家Manufacturers备注Notes1主动滚筒轴承只22从动滚筒轴承只23清扫装辂主动轴轴承只24清扫装辂从动轴轴承只25清扫器链板只16称重传感器只1进口Import7测速传感器台set1进口Import8托辐Roller只1现场服务计划表（投标方填写）序号技术服务内容计划人月数派出人员构成备注职称人数指导机械设备安装，负责调试工程师指导电气系统安装，负责调试工程师整机调试工程师投标方提供的安装、调试重要工序表Inst
