干挂瓦施工方案

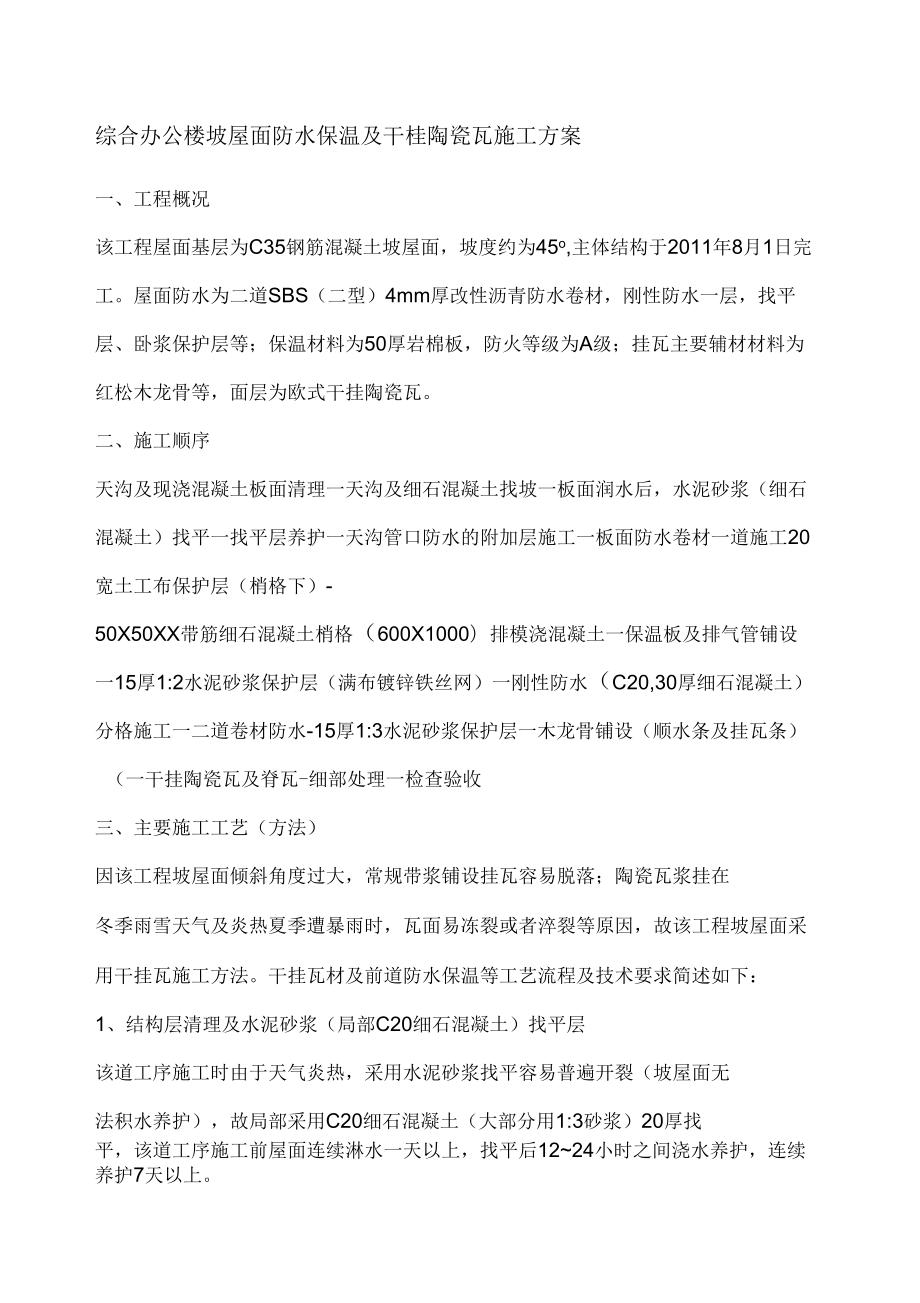

1、综合办公楼坡屋面防水保温及干桂陶瓷瓦施工方案一、工程概况该工程屋面基层为C35钢筋混凝土坡屋面，坡度约为45o,主体结构于2011年8月1日完工。屋面防水为二道SBS（二型）4mm厚改性沥青防水卷材，刚性防水一层，找平层、卧浆保护层等；保温材料为50厚岩棉板，防火等级为A级；挂瓦主要辅材材料为红松木龙骨等，面层为欧式干挂陶瓷瓦。二、施工顺序天沟及现浇混凝土板面清理一天沟及细石混凝土找坡一板面润水后，水泥砂浆（细石混凝土）找平一找平层养护一天沟管口防水的附加层施工一板面防水卷材一道施工20宽土工布保护层（梢格下）-50X50XX带筋细石混凝土梢格（600X1000）排模浇混凝土一保温板及排气管铺

2、设一15厚1:2水泥砂浆保护层（满布镀锌铁丝网）一刚性防水（C20,30厚细石混凝土）分格施工一二道卷材防水-15厚1:3水泥砂浆保护层一木龙骨铺设（顺水条及挂瓦条）（一干挂陶瓷瓦及脊瓦-细部处理一检查验收三、主要施工工艺（方法）因该工程坡屋面倾斜角度过大，常规带浆铺设挂瓦容易脱落；陶瓷瓦浆挂在冬季雨雪天气及炎热夏季遭暴雨时，瓦面易冻裂或者淬裂等原因，故该工程坡屋面采用干挂瓦施工方法。干挂瓦材及前道防水保温等工艺流程及技术要求简述如下：1、结构层清理及水泥砂浆（局部C20细石混凝土）找平层该道工序施工时由于天气炎热，采用水泥砂浆找平容易普遍开裂（坡屋面无法积水养护），故局部采用C20细石混凝土

3、（大部分用1:3砂浆）20厚找平，该道工序施工前屋面连续淋水一天以上，找平后1224小时之间浇水养护，连续养护7天以上。2、第一道卷材防水施工水泥砂浆找平层（无砂面）施工完工后14天左右，板面白透后选择晴朗的天气施工，施工时细石混凝土及砂浆基层干燥度达到90%以上，铺设防水卷材前，材料需要报检合格后方可使用，由于坡屋面角度大，铺设时按规范要求水平方向垂直方向（沿板面泛水面向）铺设均可以，但搭接宽度不低于100mm,铺设顺序为先天沟及其他附加层后大面铺设（坡屋面沿脊及折板折线位置铺设附加层，宽度为300mm以上，天沟建议用聚氨酯防水三道）。3、保温层施工由于本工程采用岩棉板保温，岩棉板抗压强度低

4、为后道工序施工带来困难，工程实例中常有岩棉板下滑破坏防水层及屋面整体滑落现象发生，为确保本工程安全及质量，从本道工序开始按照以下方案严格执行。1）、按净距600X1000排模，预先用土工布铺设保护层然后使用细石混凝土（带筋）浇筑格条框，格条断面为50X50X50内配筋中6钢筋1根，钢筋跨脊连接。格条内间距250mm预埋25PVCI气管，沿泛水方向间距1800宽留置50宽梢沟。并在檐口放置中50PVCI气及排水管（管长为80cn）,管壁周围密钻10mmpL。2）、在600X1000梢内铺设保温板，斜角处剪裁后铺设。3）、在泄水梢上方铺10厚20宽隔板。4）、在保温板上满铺镀锌铁丝网。5）、在保温

5、板上（及镀锌铁丝网）满铺15厚1:2水泥砂浆（抹平），并及时养护。6）、保温材料送检合格后方可施工。4、30厚C20细石混凝土刚性防水层施工1）、沿屋架梁部（3.6米开间）及屋脊顶部等打饼分割找平。2）、每3.6米埋设30X30木方（浇筑混凝土后拆除）。3）、分块均布中6钢筋，间距为150X150,跨脊通联，另跨脊处每300间距跨布中10钢筋一道，每边长度为1米。4）、C20细石混凝土浇筑，拍实抹平。5）、C20细石混凝土养护3天以上（气温）低于20oC时则不需要继续养护）。做二道防水前，伸缩缝用沥青混凝土松填并抹平。6）5、第二道卷材防水施工，施工工艺同第一道，上设1:3水泥砂浆1215厚卷

6、材保护层。6、干挂瓦屋面施工1）、木材加工及防水、防腐及防火处理：使用4cm厚烘干板材现场加工，材质为东北红松，方量约16立方米，净料为40X80及40X40。2）、主龙骨铺设（顺水条）：间距600均布，每300间距用内膨胀不锈钢丝与刚性防水层固结，丝长8cm,固结后板缝及板面刷聚氨酯防水一道。3）、次龙骨铺设（挂瓦条）：间距为320330调整排模后铺于主龙骨之上并用不锈钢钉或镀锌钢钉固结（防火、防腐处理后使用）。4）、脊瓦排模和平瓦同步，脊瓦主龙骨高度与顺水条交点等高。5）、挂瓦：按预先排模以下向上挂瓦，排至脊顶时，两侧瓦间距不大于100,确保脊瓦施工，另从顶往下约45o方向带斜向平行线控制

7、挂瓦上角上线，挂瓦固结件可用铜丝线或不锈钢直攻钉与挂瓦条固结，檐口瓦出檐口7080mm（与干挂石材协调），檐口及脊顶二皮瓦用混合砂浆铺垫，后用1:3水泥砂浆封口，不等高脊口用砂浆找平；另底层瓦及脊瓦预钻中12孔（防雷施工、认孔续钻、植入钢筋后用硅酮密封胶封堵）。坡度不大于300时，用钢丝干挂二排，钢钉固定挂一排，坡度大于300,每排均用钢钉固定（或不锈、防腐直攻螺丝）。6）檐口用1:3水泥砂浆抹平（留出气排水孔）。7）脊瓦铺设前脊顶用混合砂浆先卧底，后带浆套贴，最后用彩色水泥砂浆封口。8）屋面淋水冲洗。四、施工完成后，检查验收。五、安全及保证措施1、认真执行建筑安全生产监督管理规定，建立安全生

8、产文明施工保证体系，制定各级安全责任制，专职安全员进行巡回检查，班组长检查本班组安全文明施工，全体操作人员自觉遵守有关规定，将安全生产文明施工措施条条落实到人，并同经济利益挂钩。加强安全生产文明施工的教育，操作员上岗前学习安全操作规程及文明施工的管理规定，班组长每日检查一次安全情况并进行安全交底，做到开工前、工序前进行安全教育，牢固树立安全第一、预防为主的思想。2、施工班组设专职安全员一名，负责每天检查顶层脚手架的安全性。检查卡子是否有松动现象，脚手板是否有移动损坏、绑扎松动等现象，防护网是否有破坏现象。裂纹等缺陷，钩头螺栓是否有被压弯、滑丝、严重腐蚀等现象，钩头螺栓处混凝土是否有局部压坏现象

9、。发现问题要及时通报，及时解决。3、屋面施工时，施工人员必须穿防滑鞋，佩戴安全帽、安全带。4、高空作业时，必须有一名专职安全员现场监督，及时发现不安全因素,及时消除不安全因素。5、根据天气原因，有雨雪霜冻等天气，禁止坡屋面施工，风力超过6级禁止坡屋面施工。6、顶层脚手架设置可靠的防护栅栏及平网，防止坠落物体伤人。7、在屋面干挂陶瓷瓦时，施工人员必须佩戴橡胶手套，防止铜丝及瓦片划伤割伤。8、在材料垂直与水平运输时，禁止将材料放于外脚手架上。六、重大危险源控制与应急预案1、根据本工程特点，结合施工中的实际情况，为了保证施工中的生产安全，在施工期间要坚决贯彻执行建设工程安全管理条例与建设部JG59-

10、99安全检查评分标准和江苏及连云港市关于对施工现场安全管理的有关规定，进行科学地管理和组织施工，确保工伤事故为零，安全生产率100%事故隐患整改率100%持证上岗率100%现场安全达标率95姒上的安全生产目标。2、建筑工地施工现场零乱、复杂，引起的伤亡事故存在相互交叉现象，有的事故既是高处坠落事故又是物体打击事故。做好“四口”“三临边”的安全防护，是建筑工地安全防护的重要工作。“四口”“三临边”的安全防护，又应与“三宝”（安全帽、安全带、安全网）的正确使用密切联系。3、当施工现场易发生重大事故的部位和危险性较大的分部分项工程发生重大事故隐患、或发生重大事故时，为了确保各方面能够迅速有效地对事故
