液压翻车机说明书

1、在使用产品之前，请您仔细阅读说明书。液 压 翻 车 机使用说明书 注：本说明书为随机发送的附件，务必请使用后妥善保管，以备今后对产品进行检修和维护使用，由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。泰安科创矿山设备有限公司电话3698088目 录1. 产品概述 22. 适用范围和工作条件 23. 产品规格型号 34. 组成结构及外形 25. 主要技术参数 36. 安装 37. 测试 48. 保养、维修 49. 包装、运输、贮存 510. 开箱及检查 511. 质量承诺 512. 售后服务承诺 6液压翻车机使用说明书1、产品概述：矿山企业采用矿车运输煤炭或

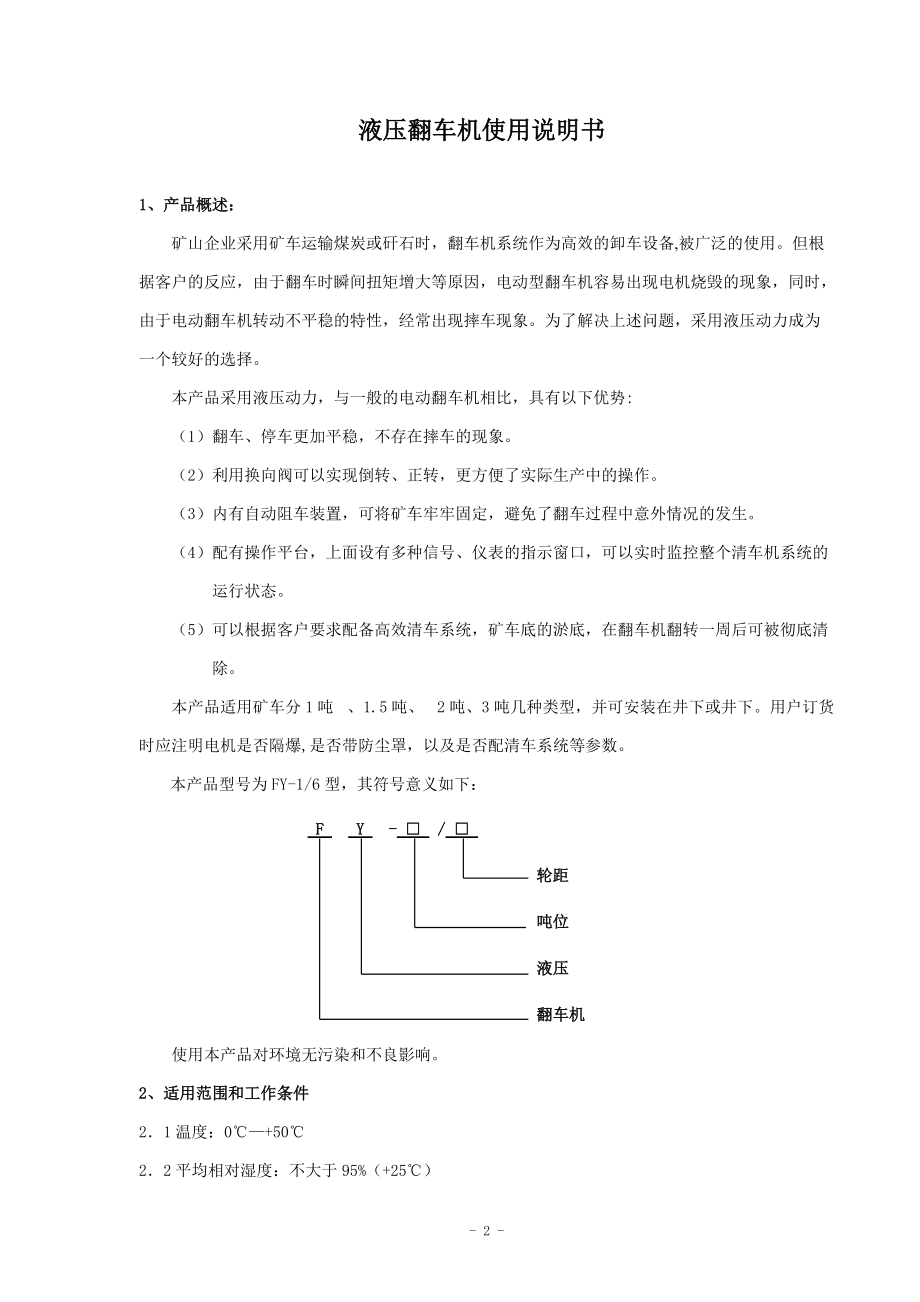

2、矸石时，翻车机系统作为高效的卸车设备,被广泛的使用。但根据客户的反应，由于翻车时瞬间扭矩增大等原因，电动型翻车机容易出现电机烧毁的现象，同时，由于电动翻车机转动不平稳的特性，经常出现摔车现象。为了解决上述问题，采用液压动力成为一个较好的选择。本产品采用液压动力，与一般的电动翻车机相比，具有以下优势:（1）翻车、停车更加平稳，不存在摔车的现象。（2）利用换向阀可以实现倒转、正转，更方便了实际生产中的操作。（3）内有自动阻车装置，可将矿车牢牢固定，避免了翻车过程中意外情况的发生。（4）配有操作平台，上面设有多种信号、仪表的指示窗口，可以实时监控整个清车机系统的运行状态。（5）可以根据客户要求配备高

3、效清车系统，矿车底的淤底，在翻车机翻转一周后可被彻底清除。本产品适用矿车分1吨 、1.5吨、 2吨、3吨几种类型，并可安装在井下或井下。用户订货时应注明电机是否隔爆,是否带防尘罩，以及是否配清车系统等参数。本产品型号为FY-1/6型，其符号意义如下： F Y - / 轮距 吨位 液压翻车机使用本产品对环境无污染和不良影响。2、适用范围和工作条件21温度：0+5022平均相对湿度：不大于95%（+25）22无火灾爆炸危险和腐蚀性介质3、产品规格型号本产品型号为FY-1/6型，为敞开摘钩式，根据适用矿车吨位分为FY-1/6型、FY-1/9型、FY-1.5/6型、FY-1.5/9型、FY-2/6型、

4、FY-2/9型、FY-3/6、FY-3/9几种型号。4、组成结构及外形本产品由翻车装置、泵站、操作台三大部分组成。外形如图所示：5、主要技术参数型 号电机功率每分钟翻车次数矿车吨位轮距(mm)滚筒参数 重量（kg）直径（mm）长度（mm）FY-1/610KW1-6次(可调)1T600250022007600FY-1/910KW1-6次(可调)1T900250022007800FY-1.5/611KW1-6次(可调)1.5T600270026008500FY-1.5/911KW1-6次(可调)1.5T900270026008800FY-2/611KW1-6次(可调)2T6002900300098

5、00FY-2/911KW1-6次(可调)2T9002900300010200FY-3/613KW1-6次(可调)3T6003000360011400FY-3/913KW1-6次(可调)3T90030003600118006、安装6.1固定翻车装置根据随产品附带的地基图，在翻车装置被固定前用混凝土打好地基，地基打好后，固定翻车装置。6.2 放置泵站泵站所用液压油为清洁的HS-620水乙二醇，注油时请参看注意事项。泵站在翻车机附近适宜地点安置，安置位置的选择以不妨碍工作为原则。泵站上设有溢流阀，可以通过调节溢流阀，来选择适宜的翻车速度。6.3 放置操作台 两个主令开关前后左右四个档位分别控制翻车机

6、和推车机的正转、倒转、左翻、右翻。操作台设有电源、正转、倒转、左翻、右翻、油泵的启动、停止、清车机的清车指示、推车机的信号指示以及三个联系信号等信号指示灯。配有气源气压表、油泵液压表等仪表，以及其他声光信号装置。信号默认状态为停止状态。操作台可在翻车机附近放置。6.4安装清车装置（选择了安装清车系统的用户参看）a) 将振动器与振动器外套组合好，将振动器外套固定在翻车机上。b) 将出气口与电磁阀相连，分机接口与振动器相连，进气口与气源相连。7、测试整个安装工作完成后，进入测试阶段。电压为380/660交流电，接通电源，观察电机有无异音、过热等现象，如没有，证明电机工作正常。操作操作台的前后左右四

7、个档位，观察翻车装置和推车机能否实现正转、倒转、左翻、右翻的操作。采取相应的操作，观察各项指示灯，以及各项油表的指示是否正常。调节泵站的溢流阀，观察翻车装置的翻车速度的变化。如一切现象均可实现，证明本机工作正常。（选择了安装清车系统的用户进行下面的测试）将带有淤底的矿车推入翻车机，启动翻车机，翻车机正常反转后 ，带动万向节旋转。这时，使气源开始向进气口送气。气体进入电磁阀后，电磁阀频率16HZ，这样在电磁阀的作用下，气体以每分钟约2000次的频率从分机接口进入振动器，振动器产生震动导致主机锤头与车皮底部接触处形成共振，使车皮内沉积物（煤、矸、矿石）受到振动而自行脱落。8、保养与维护8.1日常维

8、护与保养要求要经常擦拭，保持设备表面光洁无尘土，以防尘土侵入机器内部。8.2检修周期自检:操作人员每天应自检一次,测试产品软硬件是否正常,观察产品各种指示有无异常。8.3正常维修程序出现故障时应先断开供电电源，然后再进行故障排查。8.4长期停放时的维护与保养a)经常检查，必须保证泵站内油量充足。如出现油仓缺油，须及时通过加油口向里面加油，加油时需通过过滤网注入。b)检查油质，如发现变色、混浊，不透明等现象，应及时更换液压油。本油仓总容量为40，需加入清洁的HS-620水乙二醇。c)检查油管是否有破损漏油现象。d)检查电机等处有无漏电危险。9、包装、运输、贮存9.1包装、运输注意事项 本产品泵站

9、使用木质底座承载；翻车装置表面用包装袋包装。本设备重量较重，需用叉车或吊车搬运；包装后的产品在避免日晒、雨雪直接淋袭、避免跌落、碰撞、强震的条件下，水运、陆运、空运均可。9.2贮存条件、贮存期限及注意事项包装后的设备应存放在环境温度-1060，相对湿度不大于85%，干燥、通风、无酸、无碱或其它腐蚀性、爆炸性、易燃性气体、无破坏性冲击、振动以及不受灰尘或雷雨侵害等的贮存点。10、开箱及检查10.1开箱注意事项在开箱时要注意不要划伤机器表面，不要进行猛烈敲击。10.2检查内容 a)在运输中是否有破损现象。 b)检查产品是否完好无严重刮痕、脱漆、磕碰变形等,包装箱内除产品外还应附有装箱单、产品合格证、使用说明书及出厂检验报告等。11、质量承诺出厂产品均按照企业标准的要求进行检验合格，保证不合格的产品不出厂。12、售后服务承诺“质量第一、信誉至上、用户满意”是我公司一贯遵循的质量方针，“竭诚服务、用户至上”是我们的服务宗旨。在多年的服务工作中，我们不断总结经验，加强工作力度，逐步形成了一套优质、完整的售前、售中、售后服务体系，解决了用户的后顾之忧，提高了产品质量的可信度。本公司郑重承诺：（1）我们将严格把关，保证产品质量。（2）保证在订货合同生效后，按双方约定交货期准时交于客户指定地点
