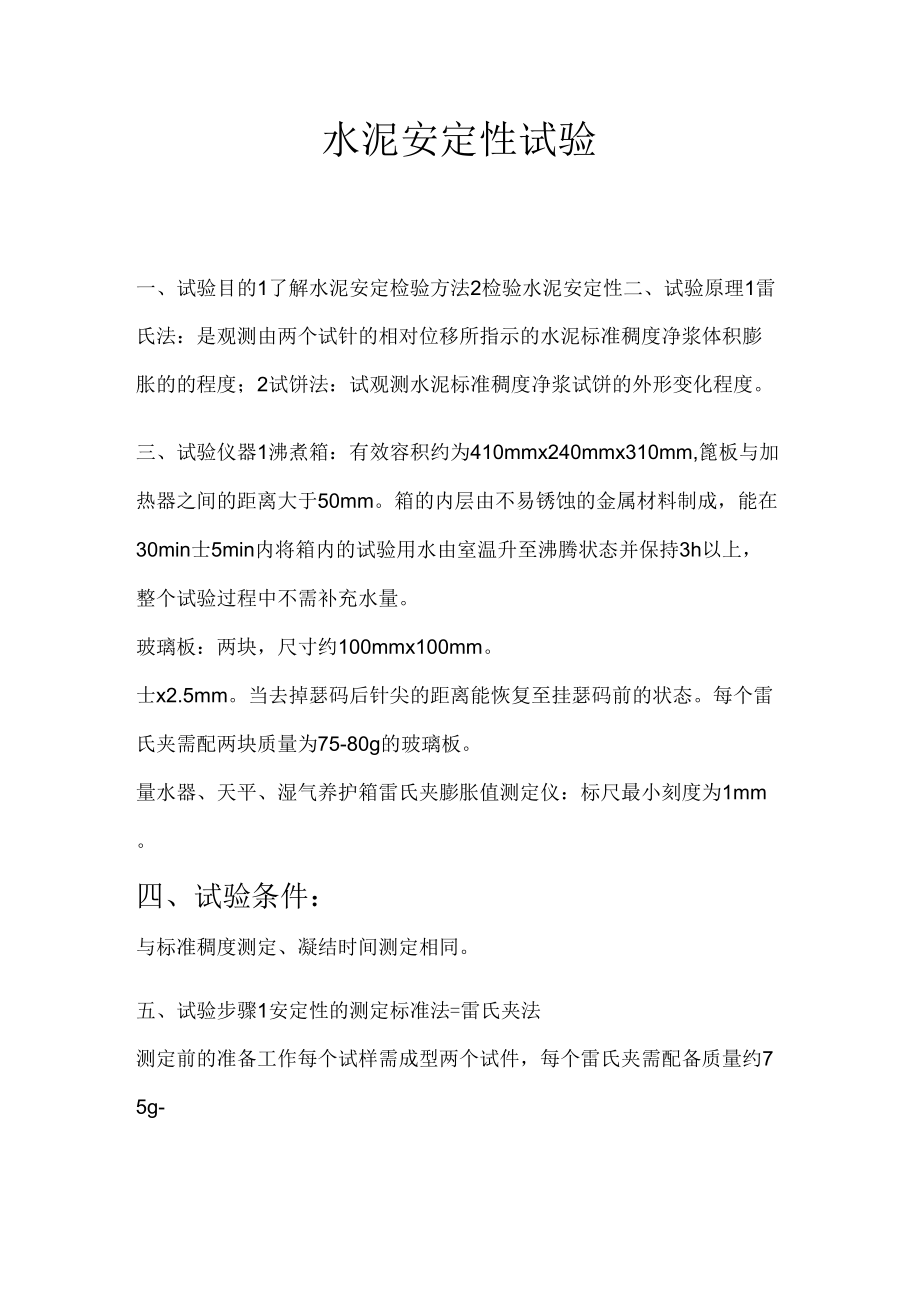

水泥安定性试验_第1页
水泥安定性试验_第2页
水泥安定性试验_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、水泥安定性试验一、试验目的1了解水泥安定检验方法2检验水泥安定性二、试验原理1雷氏法：是观测由两个试针的相对位移所指示的水泥标准稠度净浆体积膨胀的的程度；2试饼法：试观测水泥标准稠度净浆试饼的外形变化程度。三、试验仪器1沸煮箱：有效容积约为410mmx240mmx310mm,篦板与加热器之间的距离大于50mm。箱的内层由不易锈蚀的金属材料制成，能在30min士5min内将箱内的试验用水由室温升至沸腾状态并保持3h以上，整个试验过程中不需补充水量。玻璃板：两块，尺寸约100mmx100mm。士x2.5mm。当去掉瑟码后针尖的距离能恢复至挂瑟码前的状态。每个雷氏夹需配两块质量为75-80g的玻璃板

2、。量水器、天平、湿气养护箱雷氏夹膨胀值测定仪：标尺最小刻度为1mm。四、试验条件：与标准稠度测定、凝结时间测定相同。五、试验步骤1安定性的测定标准法=雷氏夹法测定前的准备工作每个试样需成型两个试件，每个雷氏夹需配备质量约75g-85g的玻璃板两块，凡与水泥净浆接触的玻璃板和雷氏夹内外表都要稍稍涂上一层油。雷氏夹试件的成型将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并立即将已制备好的标准稠度净浆一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约10mm的小刀插捣数次，然后抹平，盖上稍涂油的玻璃板，接着立即将试件移至湿气养护箱内养护24h士2h。沸煮1调整好沸煮箱内的水位，使能保证在整个沸

3、煮过程中都超过试件，不需中途添补试验用水，同时又能保证在30min士5min内升至沸腾。2脱去玻璃板取下试件，先测量雷氏夹指针尖端间的距离A，精确至0.5mm，接着将试件放入沸煮箱水中的试件架上，指针朝上，然后在30min士5min内加热至沸并恒沸180min士5min。检测数据分析与判定沸煮结束后，立即放掉沸煮箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。测量雷氏夹指针尖端的距离C，准确至0.5mm,当两个试件煮后增加距离C-A的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件的C-A值相差超过4.0mm时，应用同一样品立即重做一次试验。再如此，则认为该水泥为安定性不合格。2安定性的测定代用法-试饼法操作流程：将制备好的标准稠度净浆取出一部分分成两等分，使之成球形，放在预先涂过油的玻璃板上，轻轻振动玻璃板，并用湿布擦过的小刀由边缘向中央抹动，做出直径70-80mm,中心厚为10mm,边缘渐薄，外表光滑的试饼，立即放入湿气养护箱内养护24士2小时。然后按照安定性标准方法的要求进行沸煮。(1) 安定判别：目测未发现裂缝，用直尺检查也没有弯曲的试饼为安定性

人人文库> 全部分类> 行业资料 > 信息产业

温馨提示

  • 1. 本站所有资源如无特殊说明，都需要本地电脑安装OFFICE2007和PDF阅读器。图纸软件为CAD,CAXA,PROE,UG,SolidWorks等.压缩文件请下载最新的WinRAR软件解压。
  • 2. 本站的文档不包含任何第三方提供的附件图纸等，如果需要附件，请联系上传者。文件的所有权益归上传用户所有。
  • 3. 本站RAR压缩包中若带图纸，网页内容里面会有图纸预览，若没有图纸预览就没有图纸。
  • 4. 未经权益所有人同意不得将文件中的内容挪作商业或盈利用途。
  • 5. 人人文库网仅提供信息存储空间，仅对用户上传内容的表现方式做保护处理，对用户上传分享的文档内容本身不做任何修改或编辑，并不能对任何下载内容负责。
  • 6. 下载文件中如有侵权或不适当内容，请与我们联系，我们立即纠正。
  • 7. 本站不保证下载资源的准确性、安全性和完整性, 同时也不承担用户因使用这些下载资源对自己和他人造成任何形式的伤害或损失。

最新文档

评论

0/150

提交评论
