箱梁静载试验技术交底

1、精选文档箱梁静载试验技术交底讲义预应力混凝土铁路桥简支梁静载弯曲试验是检验箱梁产品质量的重要指标之一，是对梁场生产工艺、各个工序的全面考察和检验，尤其是张拉、压浆工序的考察和检验。静载试验是检验我们生产箱梁产品质量是否合格的重要手段。因此必需高度重视。1、 试验条件（在下列状况下，须进行静载弯曲试验）1) 接受新结构、新材料、新工艺进行试生产时；2) 生产条件有较大变动时。3) 消灭影响结构承载力量的缺陷时。4) 交库技术资料不全，或对资料发生怀疑时。5) 正常生产条件下，同类别、同跨度箱梁60件或连续三个月产量（三个月产量不足60件时）为一批，每批抽检1件。6) 产品质量认证检验时，应对不同

2、类别的简支梁各抽检一榀。我们本次技术交底，进行静载试验条件的第六条“产品质量认证检验时，应对不同类别的简支梁各抽检一榀”。2、 试验仪器和设备1) 选择一榀试验箱梁。i. 选择的方法“按最不利原则一次抽取3件（一榀为首次试验梁，2件为加倍试验备用梁）。ii. 选择终张拉30d后的箱梁（由于不足30d时需要设计院计算给出试验数据）。综合以上原则，现选择SGZ31.5m-008#梁为静载试验梁。2) 试验台座及静载试验反力架试验台座及反力架须满足试验梁跨度（如31.5m、23.5m）、支承方式、加载状态符合试验加载计算图式的要求，且有足够的刚度和稳定性。加载点间距4m，对称分布。（总之，试验台座及

3、反力架须满足试验的需要，且保证稳定性，平安性。）反力架的螺栓须拧紧，各个连接件须连接坚固。3) 加载用千斤顶i. 加载用千斤顶用张拉作业用的张拉千斤顶及油泵。（需要10套千斤顶，每侧5套。）ii. 对加载用千斤顶进行校正，千斤顶须校正合格后方可使用。（在不低于三级的试验机上进行标定，千斤顶与油压表配套标定时，接受压力传感器的标定方式，其千斤顶的外露量约等于静载试验最大荷载时的外露量，千斤顶的校正系数不大于1.05，销钉线性回归相关系数不小于0.999。）iii. 对千斤顶和油泵进行编号，千斤顶、油泵和油压表需配套标定，千斤顶和油泵须配套编号。4) 千斤顶配套用油压表i. 静载用千斤顶配套油压表

4、不同于张拉作业时的油压表，静载用油压表接受防震性油压表，精度为0.4级，最小刻度值为0.2MPa，表盘最大量程为40MPa。（同张拉作业时的油压表不同：最小刻度值不同，张拉用0.5MPa，表盘最大量程不同，张拉用60MPa）。ii. 油压表需校正合格。（压力表分级标定，级差不大于加载最大值的10%，加载速度不大于3KN/s,标定的最大荷载大于加载最大值的1.1倍，且持荷10min。）5) 大量程百分表大量程百分表最小分度值不大于0.05mm。6) 用于观看裂纹的放大镜i. 一般放大镜4把，放大倍数不低于10倍，直径不下于50mm；ii. 刻度放大镜1把，放大倍数不低于10倍，最小分度值不大于0

5、.02mm。7) 钢卷尺及配套用弹簧式拉力测力计i. 钢卷尺为50m的钢卷尺，最小分度值1mm。ii. 弹簧式拉力测力计的最小分度值不大于2%FS，示值允许误差±1%FS（接受配套弹簧式拉力测力计）。8) 其他配套帮助仪器（喇叭、秒表及记录表格）3、 试验预备1) 箱梁就位后，箱梁四个支点不平整度不大于2mm。支座安装后，实测梁跨度须符合标准要求（31500mm±20mm）。2) 在梁顶标出腹板中心线，作为梁体的加载中心线。跨中，距跨中4m、8m处为加载作用点，用线标记。在每一加载点铺设垫层和钢座板，钢座板须用水平尺找平，移入千斤顶（用墨线在梁顶面标记出）。3) 各千斤顶中

6、心与梁顶加载中心纵横向偏差不大于10mm。4) 各千斤顶中心与反力架横梁中心纵横向偏差不大于10mm，且应垫实两者之间的空隙（可在千斤顶画出垂直的两条直径，并在顶侧面标出，安装时与梁顶墨线吻合）。5) 加载前用10倍放大镜在梁体跨中两侧1/2跨度范围内的下缘和梁底面进行外观检查；对初始裂缝（表面收缩裂缝和表面损伤裂缝）及局部缺陷用蓝色铅笔具体描出。6) 在跨中及支座板中心两侧测量挠度，安放百分表，安放百分表的支架安放坚固、稳定，且不受加载时试验台座变形及风的影响。7) 具体计算加载计算单，并计算各级加载的油表读数。4、 加载方法1) 加载程序试验梁加载分两个循环，第一循环加载流程：初始状态（3

7、MPa）基数级（静停3min）0.80（静停3min）静活载级（静停3min）1.00（静停20min）静活载级（静停1min）基数级（静停1min）初始状态（静停10min）其次循环加载流程初始状态（3MPa）基数级（静停3min）0.80（静停3min）静活载级（静停3min）1.00（静停5min）1.05（静停5min）1.10（静停5min）1.15（静停5min）1.20（静停20min）1.10（静停1min）静活载级（静停1min）基数级（静停1min）初始状态基数级：基数级跨中承受的弯矩是指梁体质量与二期恒载质量对跨中弯矩之和。加载系数K：加载试验中梁体跨中承受的弯矩与设计弯

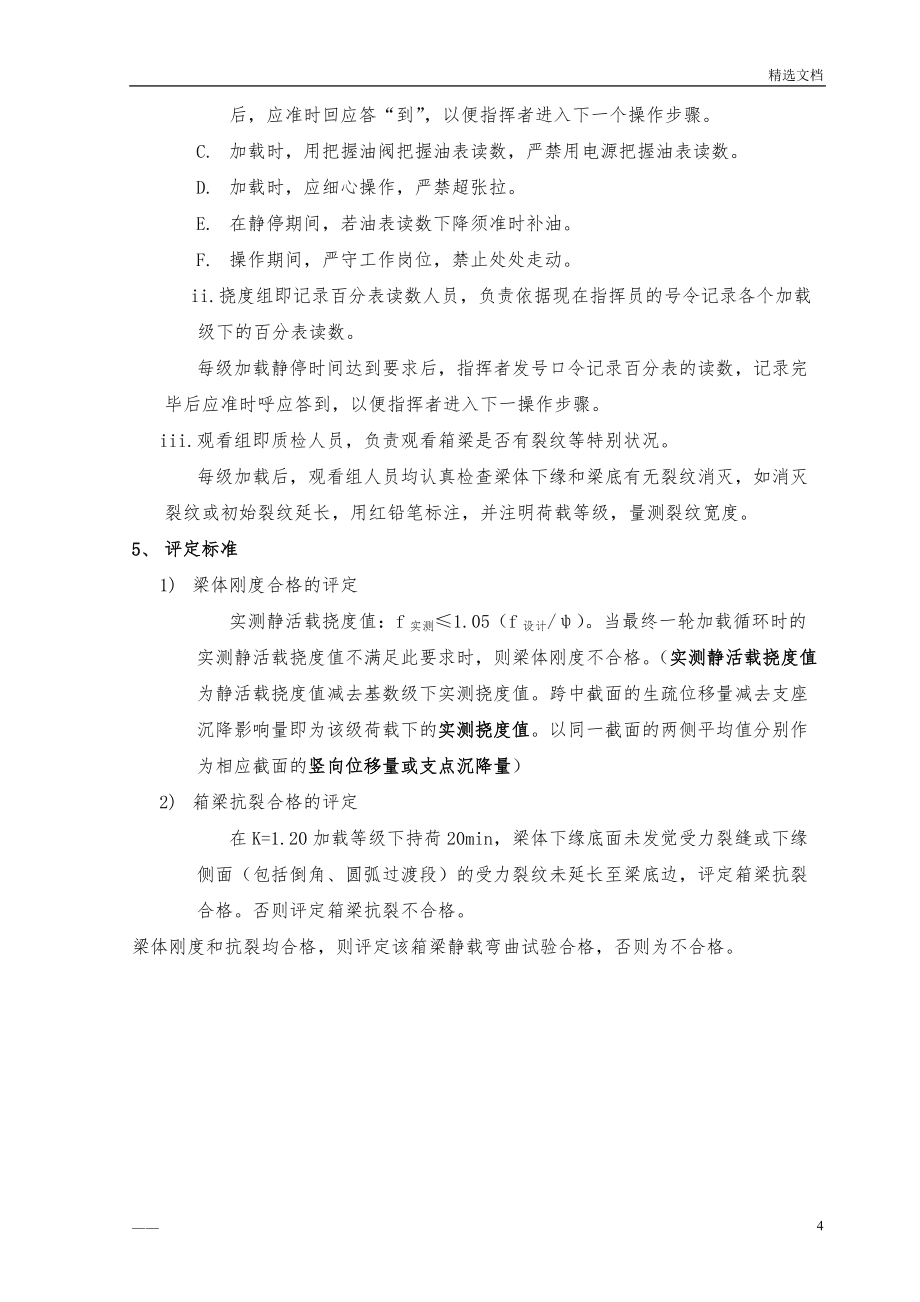

8、矩之比。初始状态：试验预备工作结束后梁体承受的荷载状态。2) 加载试验人员分工，加载人员主要分三组，加载组、挠度组、观看组。i. 加载组即各个油泵司机，负责依据现场指挥员的号令对各个千斤顶进行加载。加载组留意事项：A. 加载组各千斤顶须同速、同步达到同一荷载值，加载速度不超过3KN/s（20S为加载1MPa）。B. 加载组人员工作要认真，听清口令，严格依据指挥者口令操作，操作完成后，应准时回应答“到”，以便指挥者进入下一个操作步骤。C. 加载时，用把握油阀把握油表读数，严禁用电源把握油表读数。D. 加载时，应细心操作，严禁超张拉。E. 在静停期间，若油表读数下降须准时补油。F. 操作期间，严守

9、工作岗位，禁止处处走动。ii. 挠度组即记录百分表读数人员，负责依据现在指挥员的号令记录各个加载级下的百分表读数。每级加载静停时间达到要求后，指挥者发号口令记录百分表的读数，记录完毕后应准时呼应答到，以便指挥者进入下一操作步骤。iii. 观看组即质检人员，负责观看箱梁是否有裂纹等特别状况。每级加载后，观看组人员均认真检查梁体下缘和梁底有无裂纹消灭，如消灭裂纹或初始裂纹延长，用红铅笔标注，并注明荷载等级，量测裂纹宽度。5、 评定标准1) 梁体刚度合格的评定实测静活载挠度值：f实测1.05（f设计/）。当最终一轮加载循环时的实测静活载挠度值不满足此要求时，则梁体刚度不合格。（实测静活载挠度值为静活载挠度值减去基数级下实测挠度值。跨中截面的生疏位移量减去支座沉降影响量即为该级荷载下的实测挠度值。以同一截面的两侧平均值分别作为相应
