电气控制系统设计实训指导书

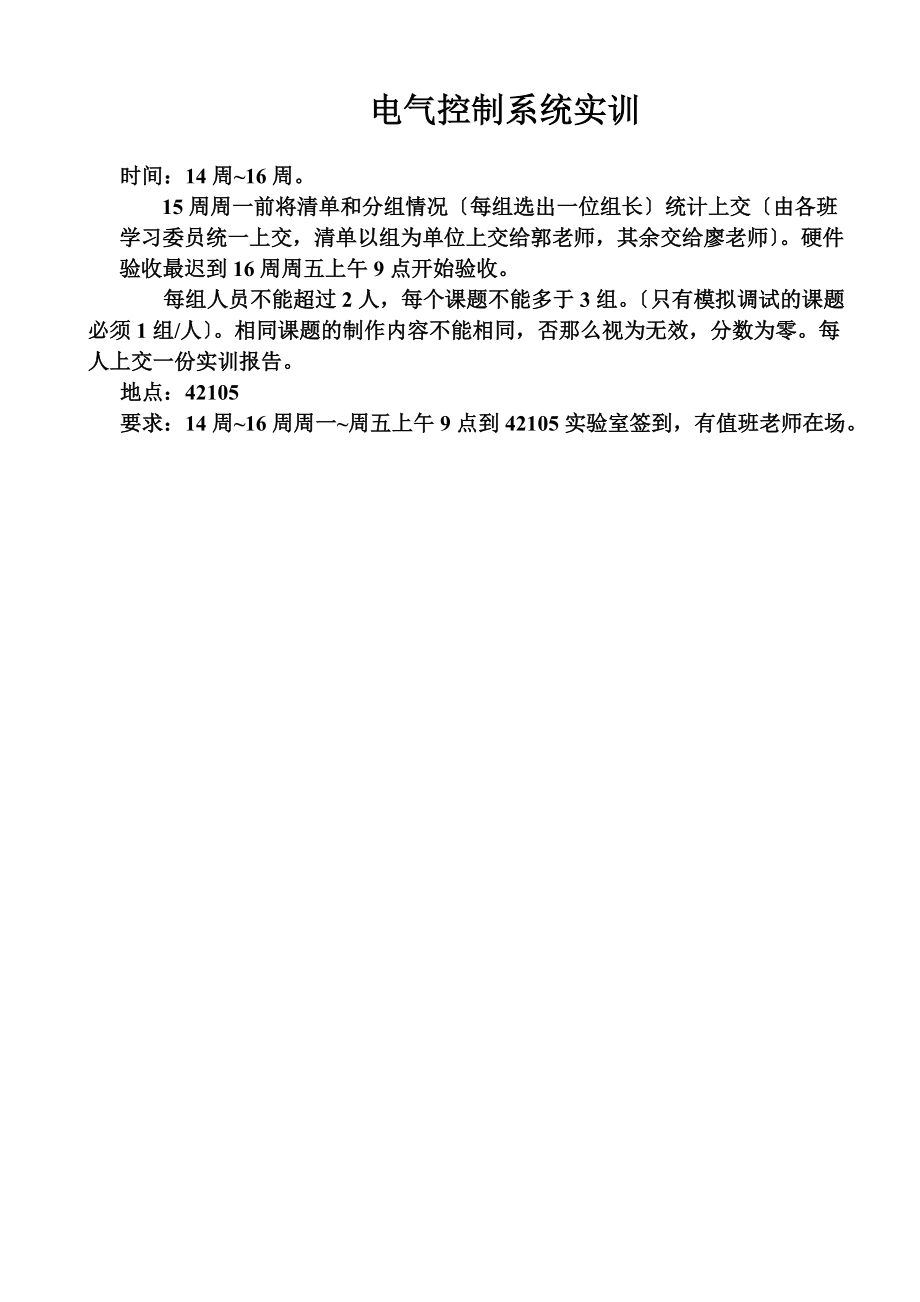

1、电气控制系统实训时间：14周16周。15周周一前将清单和分组情况每组选出一位组长统计上交由各班学习委员统一上交，清单以组为单位上交给郭老师，其余交给廖老师。硬件验收最迟到16周周五上午9点开始验收。每组人员不能超过2人，每个课题不能多于3组。只有模拟调试的课题必须1组/人。相同课题的制作内容不能相同，否那么视为无效，分数为零。每人上交一份实训报告。地点：42105要求：14周16周周一周五上午9点到42105实验室签到，有值班老师在场。 实训一 砖头生产线的PLC控制优 1人/组一、实训目的 1掌握按钮、行程开关和接触器等与PLC各模块的正确接线； 2掌握PLC编程的设计、调试方法和技巧； 3

2、. 掌握GX-Developer软件和GT-Designer软件的使用方法。二、实训设备 1.FX2N 系列PLC一套； 2.PLC、计算机通讯用连接电缆； 3.计算机已安装GX-Developer和GT-Designer软件。 三、实训内容自己从网上下载砖头生产线视频，根据视频，结合砖头生产线的工作原理和控制要求，设计出一套砖头生产线PLC控制系统图，并作出系统的控制模拟实物，实现模拟调试。或自己上网找有关生产线的设备动作视频进行图纸设计，并做出系统的控制模拟实物及调试。四、实训步骤 1.设计出电气原理图I/O接线图； 2.编写梯形图及相关的触摸屏画面；3.除在电脑中进行模拟调试外，还须进行

3、实物调试。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训二 交通信号灯控制优一、实训目的 1学习数码管与PLC的正确接线； 2掌握数码管的PLC程序编写； 3. 掌握GX-Developer软件和GT-Designer软件的使用。二、实训设备 1.FX2N 系列PLC一套； 2.PLC、计算机通讯用连接电缆； 3.计算机已安装GX-Developer和GT-Designer软件。 三、实训内容根据十字路口的红黄绿交通灯的具体要求，设计出一套交通信号灯控制系统，满足日常生活的需要。要求实现十组不同数据的交通信号灯控制：绿灯要求有闪的动作；数据设定画面必须有密码方可进入，且密码可进

4、行修改；时间设定/显示单位为秒，主画面中须有总剩余时间和每种类型交通灯运行的剩余时间显示，总时间进度条的显示等等。触摸屏一上电看到的画面必须是主画面四、实训步骤 1.设计电气原理图I/O接线图 2.编写梯形图及相关的触摸屏画面 3.除了在电脑中进行模拟调试外，还需做出实物并调试。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训三 自动洗衣机系统设计良一、实训目的 1掌握如何用触摸屏、PLC对洗衣机的控制程序的编写； 2. 掌握GX-Developer软件和GT-Designer软件的使用。二、实训设备 1.FX2N 系列PLC一套； 2.PLC、计算机、通讯用连接电缆； 3.计算

5、机已安装GX-Developer和GT-Designer软件。 三、实训内容控制要求：1.按下启动键，进水阀门翻开，冼衣桶开始进水；2.水位到达上限，上限开关按下，那么进水阀灯灭，表示水已经注满；冼衣波轮开始旋转，左转方向5秒，停5秒，右转方向5秒，再停5秒，周而复始循环运行1分钟，波轮停止转动，排水阀灯亮，开始排水；3.水位到达下限，下限开关按下，那么排水阀门关闭，灯灭；甩干桶指示灯亮，甩干桶开始工作30秒；4.30秒后，蜂鸣器响，表示整个冼衣过程完成；5.按下停止键，冼衣机停止工作；按下手动排水键，冼衣桶开始排水四、实训步骤 1.用Autocad软件设计出电气原理图I/O接线图和操作盘面图

6、，并进行元件的正确选型低压电器采用上海第二机床厂； 2.编写梯形图及相关的触摸屏画面； 3.在电脑中做出模拟调试，画面必须美观。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训四 组合机床的PLC控制(优)一、实训目的 1学习PLC程序设计方法； 2. 掌握GX-Developer软件的使用。二、实训设备 1.FX2N 系列PLC一套； 2.计算机已安装GX-Developer软件。 三、实训内容网上查找三面组合机床的动作视频，根据视频，结合PLC有关知识，设计出该系统的PLC电气控制图纸，并进行元件选型，同时制作出控制系统的实物模型，实现模拟调试。四、实训步骤 1. 用Auto

7、cad软件设计出电气原理图I/O接线图和操作盘面图，并进行元件的正确选型低压电器采用上海第二机床厂； 2.编写梯形图及相关的触摸屏画面 3.在电脑中进行模拟调试，画面必须美观。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训五 六路抢答器的PLC控制优一、实训目的 1学习PLC程序设计方法； 2. 掌握GX-Developer软件和GT-Designer软件的使用。二、实训设备 1.FX2N 系列PLC一套； 2.计算机已安装GX-Developer和GT-Designer软件。 三、实训内容控制要求：16个队可同时参加抢答。2裁判台设有裁判灯和报警灯，并且设有裁判台开始按钮SB

8、0和裁判台复位按钮SB7；参赛台设有参赛台抢答按钮以及参赛台灯。1-6号参赛台分别对应按钮SB1-SB6及参赛台灯EL1-EL6。3知识竞赛抢答器能适合以下比赛规那么：出题后，各队抢答必须在裁判说出“开始并按下裁判台的开始按钮SB0后20S内抢答，并由数码管显示时间。如提前抢答，抢答器发出“违规信号。20S时间到，如无队抢答，那么抢答器给出时间已到信号，该题作废。在有队抢答的情况下，那么抢答器发出“抢答信号，数码管开始计时，并由数码管显示出抢到题的参考队号，抢到题的队必须在30S内答完题，如30S内未答完，那么作超时处理。4在某题结束后，裁判员按下台上的复位按钮SB5，抢答器恢复原来的状态，为

9、下一轮抢答作好准备。四、实训步骤1.用Autocad软件设计出电气原理图I/O接线图，并做出硬件；2.编写梯形图及相关的触摸屏画面；3.除了在电脑进行模拟调试外，还必须做出实物并调试。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训六 蛋盘模压机的PLC控制良一、实训目的 1学习PLC程序设计方法； 2. 掌握GX-Developer软件和GT-Designer软件的使用。二、实训设备 1.FX2N 系列PLC一套； 2.计算机已安装GX-Developer和GT-Designer软件。 三、实训内容控制要求：该机用以生产装鸡蛋的纸盘。生产过程是：装有模具的工作台进入纸浆槽中，抽气吸纸浆，停留12秒，工作台上升仍抽吸，直到与上模相压，停留0.51秒，工作台向下，到中间位置时停，抽气系统反吹取出蛋盘后继续向下。工作台又进入纸浆槽中，······重复上述过程。上述为自开工作过程。此外，还应能手动
