实训1编程软件的操作入门

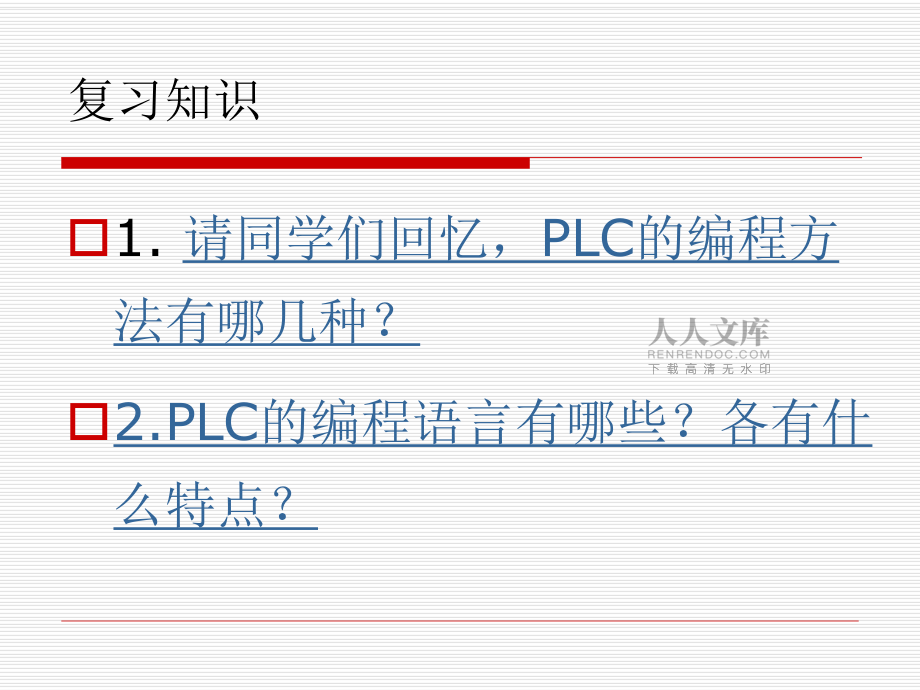

1、三菱三菱PLC编程软件的基本操作编程软件的基本操作 本课结构本课结构o 1.复习知识o 2.引入课题o 3.新授知识o 4.课堂练习o 5.本课小结o 6.作业布置复习知识o1. 请同学们回忆，PLC的编程方 法有哪几种？o2.PLC的编程语言有哪些？各有什么特点？问题1解答 PLC的编程方式有哪些？答：答：PLCPLC的编程方法主要有两种，的编程方法主要有两种，一种是使用计算机通过信一种是使用计算机通过信号变换电路连接到号变换电路连接到PLCPLC的通信端口进行编程的通信端口进行编程，这种编程方式，这种编程方式可以完成各种方式的编程，如梯形图语言编程、指令表语可以完成各种方式的编程，如梯形图

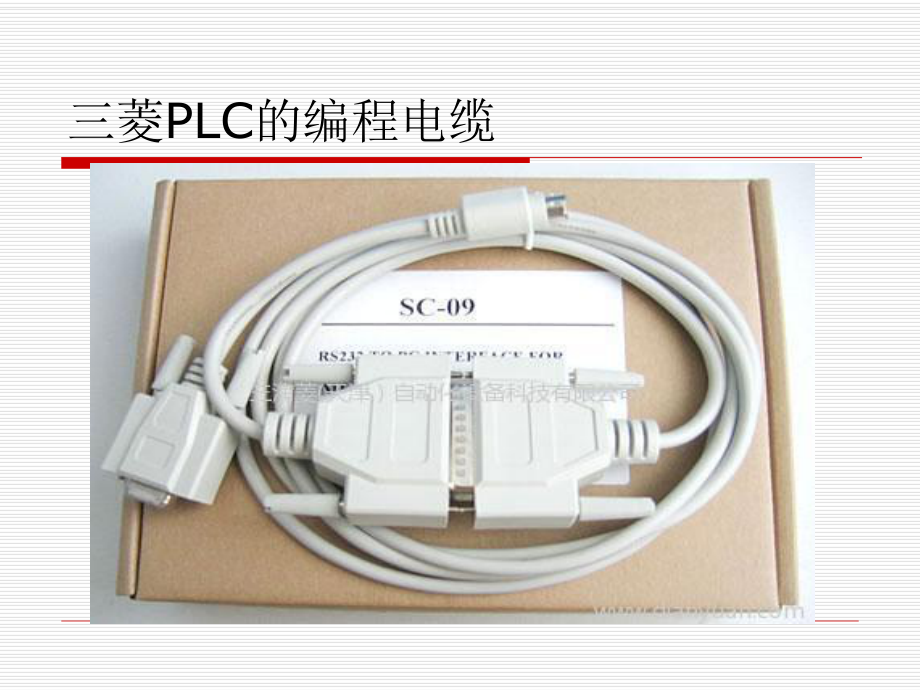

2、语言编程、指令表语言编程等。这种编程方法具有编程快捷，程序修改方便，言编程等。这种编程方法具有编程快捷，程序修改方便，支持多种编程语言的优点，缺点是不便于携带，主要在具支持多种编程语言的优点，缺点是不便于携带，主要在具备交流电源的环境中使用。备交流电源的环境中使用。另外一种编程方式是采用手持另外一种编程方式是采用手持编程器对编程器对PLCPLC进行编程进行编程，这种编程方式具有携带方便，但是，这种编程方式具有携带方便，但是手持编程器目前只支持指令表编程方式，主要使用在不具手持编程器目前只支持指令表编程方式，主要使用在不具备交流电源的环境。备交流电源的环境。使用计算机对PLC编程三菱PLC的编程

3、电缆使用手持编程器对PLC编程问题2解答 PLC的编程语言有哪些？各有什么特点？答：PLC的编程语言有多种，主要有梯形图编程语言、指令表编程语言、顺序功能图编程语言、逻辑状态图编程语言和高级语言五种，但是各个厂家生产的PLC对编程语言的支持不一，三菱PLC主要支持梯形图编程语言、指令表编程语言和顺序功能图编程语言三种，对于初学者，一般只需掌握前面两种。梯形图编程语言和指令表编程语言顺序功能图编程语言和逻辑状态图编程语言三菱PLC编程软件介绍（引入课题） 1. medoc 这个软件主要使用在早期的F系列，在DOS操作系统中使用，属于第一代PLC编程软件。 2.FXGPWIN 这个软件主要支持FX

4、系列PLC编程，支持梯形图编程、指令表编程和顺序功能图编程。是三菱第二代PLC编程软件，支持窗口操作系统。 3. GX developer 适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能，功能强大。 4. GX Works系列软件是三菱公司最新推出的编程软件，支持高级语言，能对三菱的PLC，触摸屏、变频器等工业产品进行系统开发，是一个综合性的系统开发平台。 另外，三菱公司还开发了多种PLC的仿真软件，可以使用计算机模拟PLC 的

5、功能，有兴趣的同学将来可以研究一下。Medoc软件界面FXGPWIN软件界面GX developer软件界面GX_Works2软件界面新授知识1-2：软件的打开和编程文件建立1.FXGPWIN的打开 在电脑桌面上双击 图标，就可以打开FXGPWIN编程软件。2.软件编程文件的建立 在软件的主界面中，点击“文件”-“新文件”就可以建立一个新的编程文件，另一种方法是点击主界面中的 图标，也同样可以建立一个新的编程文件。注意：在建立新的编程文件过程中，首先要选择PLC的型号，如下图所示（软件打开后的主界面新授知识3：编程文件的保存 在建立编程文件之后，最好先对文件进行一次保存，点击“文件”-“保存”

6、，会弹出一个文件保存界面，如下图所示在“文件名（N）”下的文本框中输入编程文件的名字，注意文件的后缀名一定要使用“.PMW”，不然，以后软件不能识别该文件。在”文件夹“下面的树形列表”中选择文件的保存位置，然后点击“确定”就可以保存该文件。！注意：在以后的编程练习中，大家要养成经常保存文件的习惯，防止计算机出现意外的时候造成程序丢失。新授知识4：编程文件界面简介（了解内容）1.菜单栏简介2.工具栏简介3.视图工具栏简介（1）菜单栏简介菜单栏下拉菜单的功能文件菜单和编辑菜单主要是完成程序文件的修改工具菜单和查找菜单主要完成程序内容的编辑功能视图菜单主要完成页面转换，工具调用功能PLC菜单、遥控菜

7、单、监控/测试菜单主要完成PLC与电脑的信息交换选项菜单主要完成计算机与PLC通讯设置菜单栏中的命令能完成软件的所有功能（2）工具栏简介o 工具栏实际上是将菜单栏中的常用命令用图标的方式集合在一起，方便大家的使用。（3）视图菜单简介o 视图菜单的功能是让设计者能再各个程序编辑界面下快速转换。新授知识4：梯形图的输入梯形图的输入在编程文件建立后，点击“视图工具栏”中的 图标，就可以切换到梯形图编辑界面左母线左母线右母线右母线继电器选择菜单继电器选择菜单程序编辑区域老师将演示上途中的梯形图编辑步骤，请大家注意观察老师操作方法梯形图的编程汇总o 1.首先在“继电器选择菜单”中选择所需要的梯形图符号。

8、o 2.再输入元件的编号。o 3.要修改元件编号，直接双击元件。o 4.删除元件，可以选中一个或几个需要删除的元件，按“DEL”键“或点击”编辑“-删除”。o 5.删除竖直连接线，必须用到“ ”图标。梯形图与指令表的转换梯形图与指令表的转换当梯形图编辑完成后，在“菜单栏”中点击“工具”-“转换”或者在工具栏中点击 图标，就可以将梯形图转换成指令表了，非常方便。然后我们点击视图菜单中的 图标，就可以看到转换后的指令表。5.指令表的输入（老师演示）指令表的编程汇总o 1.一条指令占用一行。o 2.步数从0开始算起，三菱FX2N系列共8K步。o 3.指令和元件编号之间必须有空格隔开。o 4.指令无论大小写均可，系统自动转换。o 5.点击“工具”-“转换”或 图标，同样可以得到梯形图。 请同学来画出下列梯形图，将其转换成指令表，并以“自己的名字.PMW”保存在D盘根目录下。其他同学观察有无错误。课堂练习课堂练习本课小结o 1.掌握软件的打开方法： 双击软件图标o 2.掌握编程文件的建立和保存方法 建立：点击“文件”-“新建”
