钢骨混凝土结构知识讲解

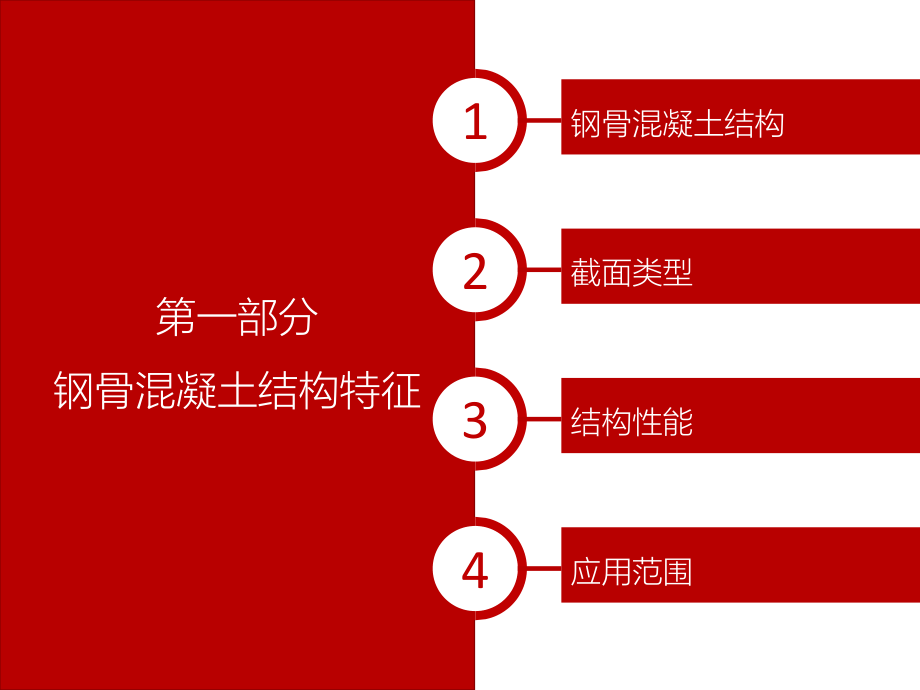

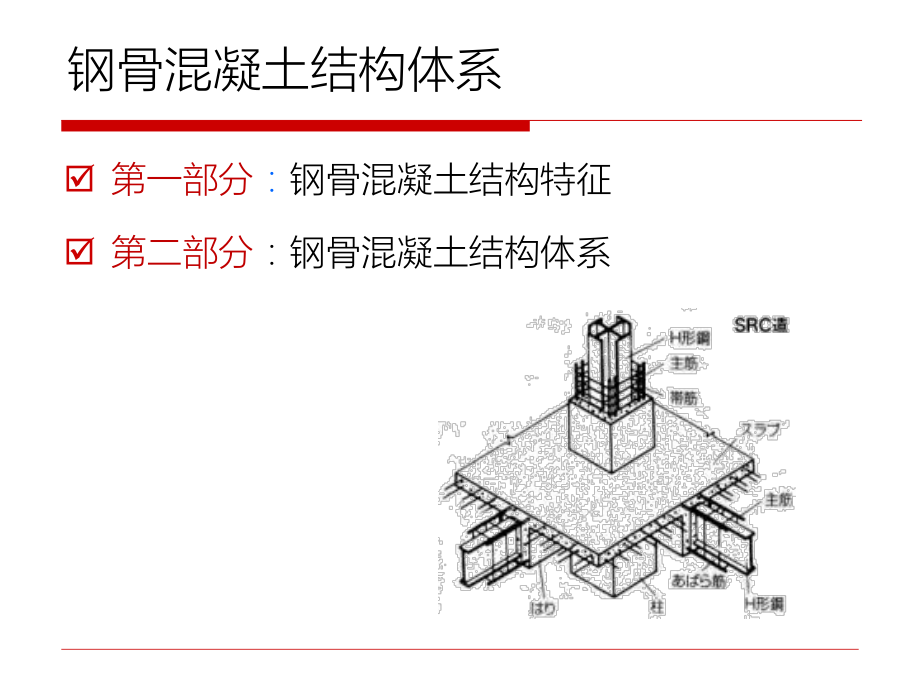

1、钢骨（劲性）混凝土结构钢骨混凝土结构（SRC结构）：指梁、柱、墙、筒体等杆件或者构件，以型钢为骨架，外围包钢筋混凝土所形成的组合结构。钢骨（劲性）混凝土结构-1 第一部分：钢骨混凝土结构特征 第二部分：钢骨混凝土结构体系钢骨混凝土结构体系第一部分钢骨混凝土结构特征 1钢骨混凝土结构 2截面类型 3结构性能 4应用范围1、钢骨混凝土组合结构o 钢骨混凝土组合结构构件是钢和混凝土两种材料的组合体，其中配置型钢（轧制或焊接成型）、纵向钢筋纵向钢筋和箍筋和箍筋。o 从结构受力性能分析的角度，钢骨组合结构属于钢筋混凝土结构的范畴。钢骨混凝土结构 或 劲性钢筋混凝土结构，SRC2、钢骨混凝土结构截面类型o

2、 钢骨混凝土柱：型钢芯柱类型，H，方钢管，圆管，I字钢和T型钢的组合型（板件宽厚比有要求-钢结构基本要求）大截面钢骨混凝土柱的截面形式2、钢骨混凝土结构截面类型2、钢骨混凝土结构截面类型o 钢骨混凝土梁：梁内型钢骨架通常采用实腹的工字钢，对于大跨度梁则其中的钢骨架可采用华伦式（Warren truss ）钢桁架实腹式空腹式充满性实腹型钢：指型钢的上翼缘处于截面的受压区，下翼缘处于截面的受拉区。保护层厚度一般取100mm2、钢骨混凝土结构截面类型o 钢骨混凝土墙：通常在墙的两端、纵横墙交接处、洞口两侧等设置型钢暗柱；必要时，于每一楼层或每隔若干楼层楼盖处或洞口上方，设置型钢暗梁，以连接型钢暗柱，

3、形成暗框架o 钢骨混凝土结构剪力墙分为无边框钢混凝土剪力墙和有边框钢混凝土剪力墙钢骨混凝土组钢骨混凝土组合结构概念图合结构概念图VS.VS.o 承载能力高，截面尺寸小：钢筋混凝土柱受到配筋率限值的制约，通常要靠增大截面尺寸来提高承载能力；而钢骨混凝土柱可利用型钢芯柱参与承压，承载力相同时，截面面积可减少一半。o 构件延性好：由于柱子内型钢的作用，钢骨混凝土柱的延性远高于钢筋混凝土柱o 施工性能好：钢骨可作为施工骨架o 二次受力性能3、结构性能o 节约钢材：采用钢骨混凝土结构的高层建筑，约比全钢结构节省钢材1/3左右。o 耐火性能好：型钢外包裹的混凝土作为钢骨的保护层，可以取代钢骨外涂的防火涂料

4、。VS.VS.3、结构性能4、应用范围o 钢骨混凝土组合结构可应用于非地震区和地震区的高层建筑，其中的梁、柱、墙体、墙筒、框筒等构件，均可采用钢骨混凝土。o 需抗震设防的“框支剪力墙”结构，但底部框支层的层数较多时，为了提高框支层结构的水平承载力和延性，框支层多采用钢骨混凝土框架柱。o 结构采用钢骨混凝土组合结构时，其房屋的最大适用高度可比“高规”规定的房屋最大适用高度适当提高。第二部分钢骨混凝土结构体系 1框架体系 2框墙体系 3芯筒框架体系 4框筒体系 5筒中筒体系 6芯筒翼柱体系1、框架体系o 体系组成：1.钢骨混凝土框架。大截面柱沿建筑平面周边布置，内部可布置一些用于承担楼盖重力荷载的

5、小型钢框架。2.钢骨混凝土框架承担全部水平荷载和大部分竖向荷载。3.可以由钢骨梁、钢骨柱构成，也可以由钢骨柱与钢梁构成Dallas Main Center1、框架体系2、框-墙体系o 体系组成：1. 以钢骨混凝土框架为基础，设置一定数量的钢筋混凝土或者钢骨混凝土剪力墙。2. 钢骨混凝土框架主要承担竖向荷载，抗震墙承担大部分水平荷载。工程实例：北京香格里拉饭店2、框-墙体系3、芯筒框架体系o 体系组成：1.沿楼层平面中心部位的服务性竖井的周边，设置现浇的钢骨混凝土或钢筋混凝土芯筒。2.在芯筒以外的楼面，布置钢骨混凝土框架。3.芯筒主要承担侧向力，也可通过调整楼面梁板布置使芯筒承担部分重力荷载，加

6、大筒壁的竖向压应力，以提高芯筒的受剪承载力和抗倾覆承载力。上海瑞金大厦-1986年建成，27层，107米底层柱最大截面8008003、芯筒框架体系4、框筒体系o 体系组成：1.结构外圈由密柱深梁构成的钢骨混凝土框筒，内部通常设置钢框架。2.钢骨混凝土框筒承担绝大多数的水平力，钢框架承受其从属面积内的竖向荷载。5、筒中筒体系o 体系组成：1.由内外两圈以上的同心筒体组成的结构体系。（筒体：墙筒或框筒。由三片以上不同方向上的实体墙所围成的立体构件；由三片以上不同方向的密柱深梁型框架围成的立体构件；2.由于内筒参与承担水平荷载等原因。筒中筒体系是比框筒体系更有效的抗侧力体系。上海环球金融中心大厦5、

7、筒中筒体系下段结构平面上段结构平面5、筒中筒体系6、芯筒翼柱体系o 体系组成：1.由钢筋混凝土或者钢骨混凝土芯筒与外围钢骨混凝土巨型翼柱组成2.芯筒通过每层楼盖的大梁以及每隔若干层由芯筒外伸的一至两层高的刚性大梁与外围的翼柱相连，形成整体的抗侧力构件。金茂大厦-钢骨混凝土翼柱：底层1.55.0C60混凝土6、芯筒翼柱体系无边框钢骨混凝土剪力墙剪力墙翼缘（1）墙体两端部未设置明柱的有翼缘或者无翼缘剪力墙；（2）在钢混凝土核心筒类型的混合结构中，为提高核心筒的承载力和变形能力，以及为了和钢梁连接的方便，在核心筒的转角和洞边通常设置型钢芯柱。此时，其各片墙肢可归为无边框剪力墙o 指墙体周边设置框架梁和钢骨混凝土框架柱、且梁和柱与墙体同时浇注成整体的剪力墙；o 框架梁可以是钢骨混凝土梁或者钢筋混凝土梁，无框架梁时，应在相应位置设置钢筋混凝土暗梁，暗梁高度取为墙体厚度的两倍。有边框钢骨混凝土剪力墙Source:http:/.tw/ths2/2_16.htm钢筋混凝土和钢骨混凝土轴压构件荷载应变曲线（截面相同，含钢量相等）o 达到峰值荷载时，SRC柱的应变稍大o 峰值荷载后，钢骨翼缘、箍筋对核心混凝土的约束作用使其
