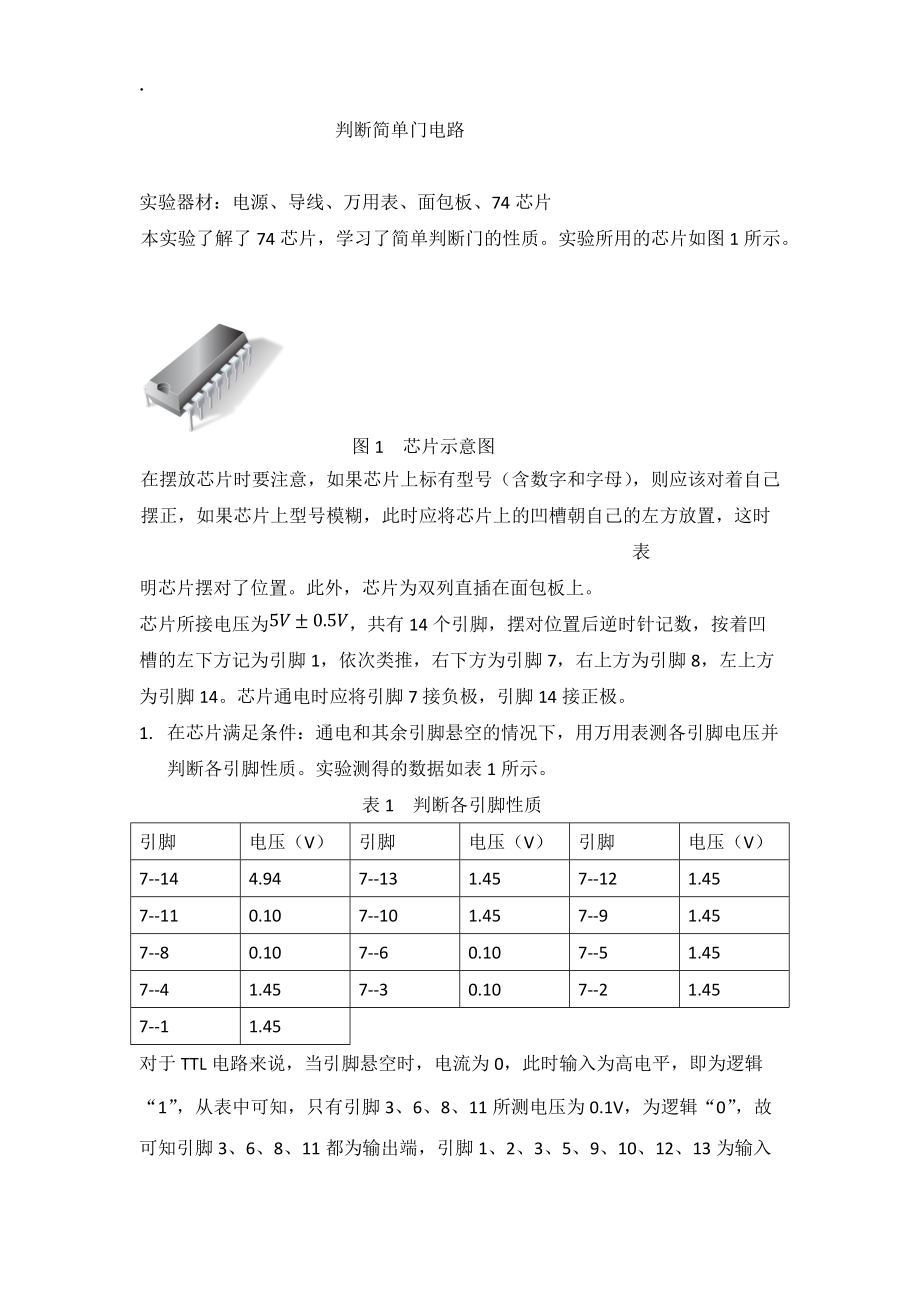

判断简单门电路机械设计_第1页
判断简单门电路机械设计_第2页
判断简单门电路机械设计_第3页
全文预览已结束

下载本文档

版权说明:本文档由用户提供并上传,收益归属内容提供方,若内容存在侵权,请进行举报或认领

文档简介

1、. 判断简单门电路 实验器材:电源、导线、万用表、面包板、74芯片本实验了解了74芯片,学习了简单判断门的性质。实验所用的芯片如图1所示。 图1 芯片示意图在摆放芯片时要注意,如果芯片上标有型号(含数字和字母),则应该对着自己摆正,如果芯片上型号模糊,此时应将芯片上的凹槽朝自己的左方放置,这时表明芯片摆对了位置。此外,芯片为双列直插在面包板上。芯片所接电压为5V±0.5V,共有14个引脚,摆对位置后逆时针记数,按着凹槽的左下方记为引脚1,依次类推,右下方为引脚7,右上方为引脚8,左上方为引脚14。芯片通电时应将引脚7接负极,引脚14接正极。1. 在芯片满足条件:通电和其余引脚悬空的情

2、况下,用万用表测各引脚电压并判断各引脚性质。实验测得的数据如表1所示。 表1 判断各引脚性质引脚电压(V)引脚电压(V)引脚电压(V)7-144.947-131.457-121.457-110.107-101.457-91.457-80.107-60.107-51.457-41.457-30.107-21.457-11.45对于TTL电路来说,当引脚悬空时,电流为0,此时输入为高电平,即为逻辑“1”,从表中可知,只有引脚3、6、8、11所测电压为0.1V,为逻辑“0”,故可知引脚3、6、8、11都为输出端,引脚1、2、3、5、9、10、12、13为输入端。2. 找出输出端后,改变输入端,来判断

3、各引脚关系和门的性质。用导线将负极和各输入端连接,万用表测各输出端的电压。实验测得的数据如表2所示。 表2 测各引脚关系改变输入端73(V)76 (V)78 (V)711 (V)1变为“0”3.640.100.100.102变为“0”3.700.100.100.104变为“0”0.103.690.100.105变为“0”0.103.690.100.109变为“0”0.100.103.640.1010变为“0”0.100.103.640.1012变为“0”0.100.100.103.6413变为“0”0.100.100.103.64在TTL电路中,电压3.6V时,为逻辑“1”,电压0.3V时,为

4、逻辑“0”,故从表2中可以建立各引脚的关系。改变输入端1和2时,只有输出端3发生了变化,故引脚1、2、3组成门电路,引脚1、2为输入端,引脚3为输出端;同理可得:引脚4、5、6组成门电路,引脚4、5为输入端,引脚6为输出端;引脚8、9、10组成门电路,引脚9、10为输入端,引脚8为输出端;引脚11、12、13组成门电路,引脚12、13为输入端,引脚11为输出端。3. 找到各引脚关系后,用导线分别将电源正极和电源负极和两个输入端分别交换相连,即将导线插入引脚14的一排小孔中表示和电源正极相连,输入为逻辑“1”,将导线插入引脚7的一排小孔中表示和电源负极 相连,输入为逻辑“0”,用万用表测输出端的电压。实验测得的数据如表3所示。 表3 测各门电路性质输入端1输入端2输出端3输入端4输入端5输出端6101101011011001001110110 表中1为逻辑“1”,0为逻辑“0”,在输出端所测得的“1”表示用万用表测得的电压为3.64V,在输出端所得的“0”表示所测得的电压为0.10V。接上表3输入端9输入端10输出端8输入端12输入端13输出端1101101110110100100
