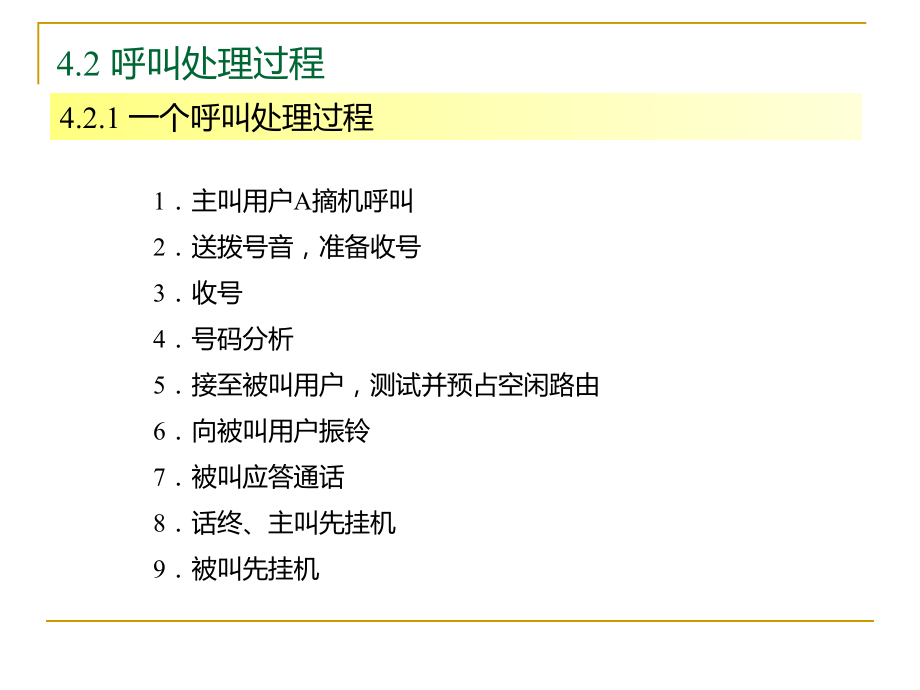

1、第4章 存储程序控制原理目 录4.1 引言4.2 呼叫处理过程4.3 程控交换控制系统的电路结构4.4 呼叫处理软件4.5 程控交换机的软件系统硬件系统的基本组成交换复用开关连接(连接函数)网络(单级与多级交换网络区别)电路交换接口电路 设想一下,接下来内容是什么? 4.1 引言4.1 引言u现代通信发展的基础:传输方式数字化和控制方式计算机化。u存储程序控制(SPC):通过软件变动就可达到改变交换系统的组态和功能的目的。u程控交换:泛指存储程序控制信息交换,如程控电话交换,数据分组交换等。课堂思路呼叫处理过程 实现基本功能 硬件配置 软件结构4.2 呼叫处理过程4.2.1 一个呼叫处理过程1

2、主叫用户A摘机呼叫2送拨号音,准备收号3收号4号码分析5接至被叫用户,测试并预占空闲路由6向被叫用户振铃7被叫应答通话8话终、主叫先挂机9被叫先挂机4.2 呼叫处理过程4.2.2 稳定状态和状态转移局内接续过程示意图4.2.2 稳定状态和状态转移u图中共有6种状态,在每个状态下任一输入信号可以引起状态转移。在转移过程中同时进行一系列动作,并输出相应命令。u一个局内呼叫(也包括其它呼叫)过程包括以下三部分处理:输入处理、内部处理、输出处理。4.2.2 稳定状态和状态转移u同样的输入,在不同的状态,会有不同的处理。如:同样是摘机,在空闲状态下,则认为是主叫摘机,要找空闲收号器、送拨号音等,转入“等

3、待收号状态”;若在振铃状态下摘机,则认为是被叫应答,要进行通话接续,转入“通话”状态。 u同样的状态,不同的输入,会有不同的处理。如同样在振铃状态,若主叫挂机,则中途挂机处理,转入空闲;若被叫摘机,则通话接续,转入通话状态。 u同样的状态,相同的输入,情形不同,会有不同的处理。如空闲状态下主叫摘机,若有空闲收号器,空闲路由,则转入等待收号状态;若没有空闲收号器或路由,则送忙音,转入“听忙音状态”。 处理机在一个状态下,如果没有输入,则不去理会,反之,输入将引起状态转移。但是,要注意以下几点:4.2.2 稳定状态和状态转移u呼叫处理过程在不同情况下,出现的请求以及处理的方法各不相同。u例如:识别

4、到挂机信号?这挂机是在用户听拨号音时中途挂机?收号阶段中途挂机?振铃阶段中途挂机?通话完毕挂机?处理方法也各不相同!u这些复杂功能,采用规范描述语言SDL图来表示。4.2.3 用SDL图来描述呼叫处理过程4.2.3用SDL图来描述呼叫处理过程4.3 程控交换控制系统的电路结构n接收外界信息,如外部设备的状态变化,请求服务的命令等;n分析并处理信息;n输出处理结果,例如指导外设运行的状态信息或控制信号。u程控交换的控制系统的工作过程常具有下述模式:u程控系统的主要特点:外部设备输入的信号并不直接送入处理器,而是暂时存在存储器中,由处理器在某一适当的时刻读出和处理。同理可解释输出过程。4.3 程控

5、交换控制系统的电路结构u控制系统的电路结构形式接口功能: n接口的作用:将外来信息(通常表现为电信号形式)转变成适合于处理器处理的数据形式,或反之。 n接口数据写入存储器的过程:借助于处理器,由接口中独立的处理器完成,或由控制系统的主处理器完成(由接口驱动程序引导)。n接口驱动程序启动:由操作系统周期地调用(查询方式),或在接口的请求下强迫启动(中断方式)。 u计算机控制系统的组成:接口(I/O),存储器(MEM)和中央处理器(CPU)。u控制系统的处理器组成:由CPU、程序和工作数据。u控制过程的执行细节及复杂性:反映在程序和数据(软件)的设计中。 u控制执行的过程:4.3 程控交换控制系统

6、的电路结构nCPU在程序的引导下从指定的输入存储器读出外界输入的数据;n结合当前的过程状态、变量值等工作数据对之进行处理;n将结果写入输出存储器或改变当前的工作数据。n在任何时刻总线上只可能有一个信号传输,即系统中各器件间的信号传递是分时独立地进行的。n实际控制系统的种种差别主要来自它们所使用的CPU不同。 n接口电路应能将各种外设输入的信号转变成适合CPU总线传输的信号,从而使CPU能如同读写存储器那样读写接口电路。 n总线是CPU设计的一部分,不同的CPU常要求使用不同的外设接口电路。为了增强适用性,许多接口电路也常设计成可连接多种总线,在具体应用中使用哪种总线连接方式可通过编程选择。 n

7、实际程控交换机的控制系统可由多个CPU组成,它们使用着不同的总线。各CPU总线之间、外设与各CPU总线之间存在着大量的接口。 u控制系统电路结构特点4.3 程控交换控制系统的电路结构4.3 呼叫处理软件4.3.1 状态转移的处理过程4.3.2 呼叫处理软件概述4.3.3 扫描与输入原理及SDL图举例 4.3.4 扫描周期的确定4.3.5 数字分析4.3.6 路由选择4.3.7 通路选择4.3.8 输出驱动4.3.1 状态转移的处理过程u呼叫处理过程:不断的状态转移过程,输入处理、内部处理和输出处理的不断循环。u设计方法:根据系统结构和性能,区分出各种不同状态和状态转移条件。4.3.1 状态转移的处理过程4.3.2 呼叫处理软件概述u输入处理:例如用户状态扫描,拨号脉冲扫描 发现事件 级别:执行级别较高,仅次于故障中断; 周期:硬件写入4ms,软件读取100msu内部处理:如数字分析、路由选择、通路选择 分析处理事件 级别:低于输入处理,可以允许执行稍有延迟。 结果:启动另一个内部处理程序
