迈腾冷却系统拆解总结学习教案

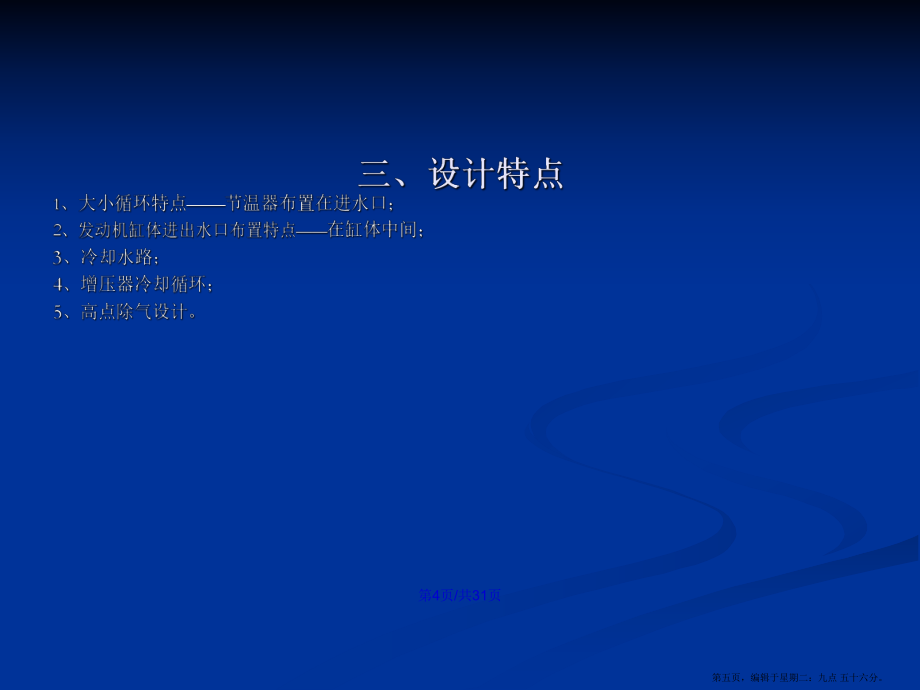

1、会计学1迈腾冷却系统拆解总结迈腾冷却系统拆解总结第一页，编辑于星期二：九点 五十六分。发动机规格发动机规格冷却水路冷却水路设计特点设计特点1、大小循环特点节温器布置在进水口2、发动机缸体进出水口布置特点在缸体中间3、冷却水路4、增压器冷却循环5、高点除气设计主要部件主要部件1、水泵与节温器2、暖风设计3、机冷器相关测量参数相关测量参数第1页/共31页第二页，编辑于星期二：九点 五十六分。编号CCTA - CBFA类型类型Inline 4-Cylinder TSI Engine排量1984ml最大功率147 kW at 5100 - 6000 rpm最大扭矩280 N m at 1700 - 5

2、000 rpm每缸气门数4缸径82.5 mm行程92.8 mm压缩比9.6 : 1点火顺序1-3-4-2发动机重量144 kg发动机管理系统Bosch MED 17.5燃油级别95/91 RON排放标准ULEV (CCTA) - SULEV (CBFA)第2页/共31页第三页，编辑于星期二：九点 五十六分。第3页/共31页第四页，编辑于星期二：九点 五十六分。第4页/共31页第五页，编辑于星期二：九点 五十六分。1、节温器安装在进水口，小循环时，节温器关闭，水泵进水口不走水，从缸体冷却回来的水经过水泵上进回水管路之间的小旁通通道进入水泵前面，然后进入缸体缸盖水套，同时，进入缸体的冷却水到达排气

3、侧后，有一路进入增压器冷却回路。到达缸盖后端的冷却水有一路进入暖风机。大循环时，节温器打开，同时将小旁通通道关闭。从缸体回来的水直接进入散热器，经过散热后从水泵进水口进入水泵进行下一轮循环。第5页/共31页第六页，编辑于星期二：九点 五十六分。散热片水泵组件集成了节温器、水泵、暖风和机冷器回水口和发动机进出水口。水泵皮带轮通过左平衡轴驱动的传动轮带动，传动皮带为齿形带。主从动轮转动比为17/29。水泵皮带轮集成有散热片（10片）。出水口进水口第6页/共31页第七页，编辑于星期二：九点 五十六分。 进出水口布置在中间优点：一般的冷却系统进回水口布置在发动机前端，通过曲轴皮带轮带动，其一般都会对发

4、动机后端的水套设计不利，容易存在散热滞流区；通过中间布置方案，冷却水进入缸体后可以分两路对进排气侧缸体进行冷却，减少冷却水缸套散热死角的存在，优化了对缸体的冷却效果。第7页/共31页第八页，编辑于星期二：九点 五十六分。3、冷却水路机体冷却水入口机体冷却水入口，与水泵出口相，与水泵出口相连连冷却水按箭头所冷却水按箭头所示方向进入发动示方向进入发动机排气侧机排气侧前左机体冷却水出口，与节温器机体冷却水出口，与节温器壳体相连壳体相连第8页/共31页第九页，编辑于星期二：九点 五十六分。 3、冷却水路冷却水进入机体后，按图示箭头方向流动冷却水进入机体后，按图示箭头方向流动前左第9页/共31页第十页，

5、编辑于星期二：九点 五十六分。 3、冷却水路冷却完缸盖的冷却水从图示区域流回机体，并按图示箭头方向流回冷却完缸盖的冷却水从图示区域流回机体，并按图示箭头方向流回水泵或散热器以进行小循环或大循环水泵或散热器以进行小循环或大循环第10页/共31页第十一页，编辑于星期二：九点 五十六分。 3、冷却水路前左冷却水从图示区域流入气缸盖对气缸盖进行冷却冷却水从图示区域流入气缸盖对气缸盖进行冷却第11页/共31页第十二页，编辑于星期二：九点 五十六分。第12页/共31页第十三页，编辑于星期二：九点 五十六分。 发动机运行时，增压器的冷却水路走向如图黑箭头所示，此时副水泵V51不起作用，只作为通道的作用；停机

6、后，副水泵启动，水路如绿色、红色箭头所示，循环方向正好和发动机启动时相反。一路是经由水泵前端暖风三通向副水泵供水（绿色）另一路经由膨胀水箱向副水泵供水（橙色）。4、增压器冷却循环第13页/共31页第十四页，编辑于星期二：九点 五十六分。（M13）第14页/共31页第十五页，编辑于星期二：九点 五十六分。第15页/共31页第十六页，编辑于星期二：九点 五十六分。4、增压器冷却循环增压器回水管路第16页/共31页第十七页，编辑于星期二：九点 五十六分。副水泵接膨胀水箱接增压器接暖风回水三通4、增压器冷却循环副水泵端第17页/共31页第十八页，编辑于星期二：九点 五十六分。机冷器回水暖风回水4、增压

7、器冷却循环暖风回水三通接膨胀水箱与副水泵第18页/共31页第十九页，编辑于星期二：九点 五十六分。接散热器接暖风接膨胀水箱膨胀水箱连接管路特点：一端接散热器与暖风；另一端接副水泵。第19页/共31页第二十页，编辑于星期二：九点 五十六分。副水泵接膨胀水箱接增压器接暖风回水三通5、膨胀水箱高点除气设计 膨胀水箱回水第20页/共31页第二十一页，编辑于星期二：九点 五十六分。机冷器回水1、水泵与节温器第21页/共31页第二十二页，编辑于星期二：九点 五十六分。1、水泵与节温器第22页/共31页第二十三页，编辑于星期二：九点 五十六分。接膨胀水箱2、暖风暖风回水三通第23页/共31页第二十四页，编辑于星期二：九点 五十六分。内径：18内径：23内径：15回水管组件第24页/共31页第二十五页，编辑于星期二：九点 五十六分。缸盖暖风出水口（内径20）小管（内径6）第25页/共31页第二十六页，编辑于星期二：九点 五十六分。 2、暖风第26页/共31页第二十七页，编辑于星期二：九点 五十六分。3、机冷器第27页/共31页第二十八页，编辑于星期二：九点 五十
