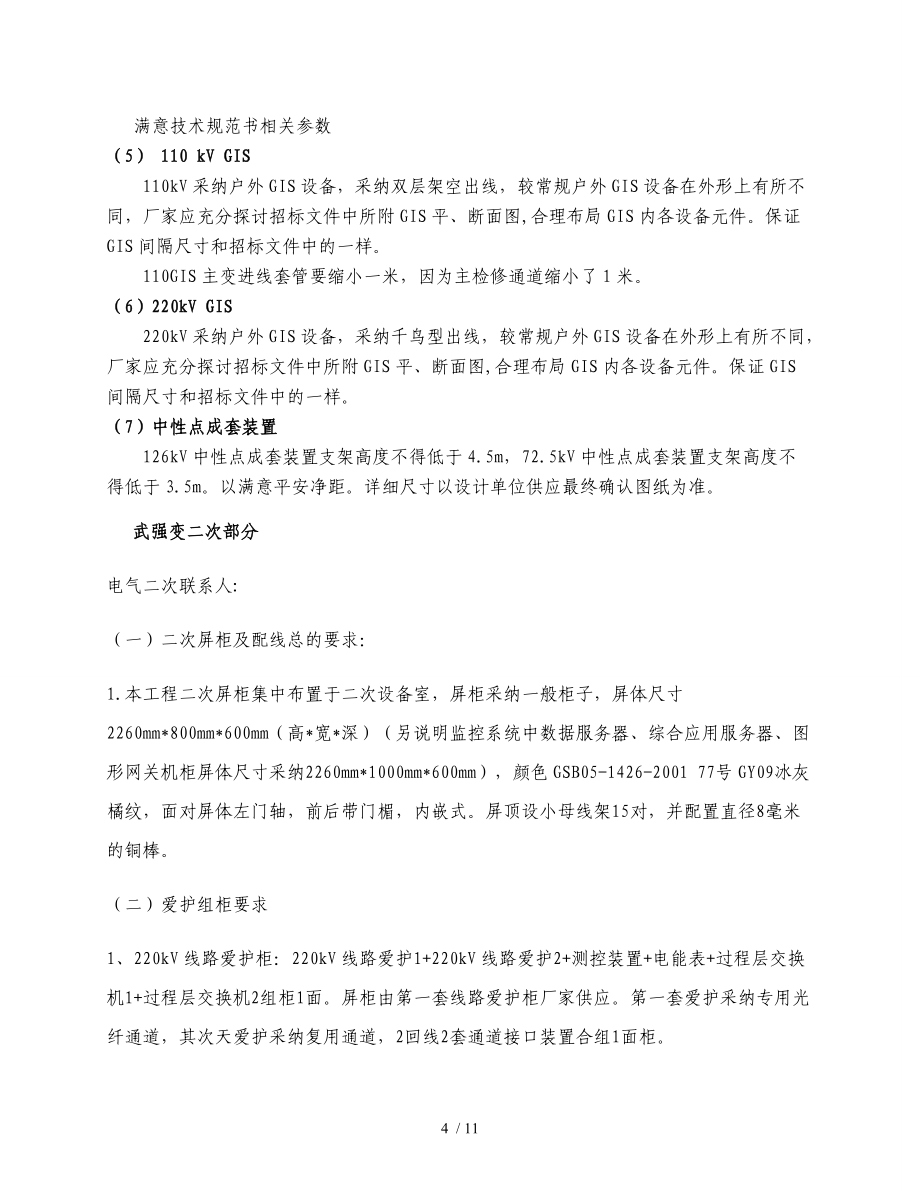

设计联络会会议方案_第4页
设计联络会会议方案_第5页
已阅读5页,还剩6页未读 继续免费阅读

下载本文档

版权说明:本文档由用户提供并上传,收益归属内容提供方,若内容存在侵权,请进行举报或认领

文档简介

1、 输变电工程设联会专题会议方案会议名称:设计联络会时 间: 2013 年 月 日 点地 点: 参会部门:基建部、运维检修部、调度限制中心、营销部、设计有限公司、物资供应分中心、信息通讯公司、输变电工程公司、各设备供应商会议目的: 1、确定供应商提资、设计确认、二次设备联调等详细要求和时间节点,集中解决工程设备的相关技术问题,确保设计按支配交付图纸,满意开工需求;2、解决二次设备之间逻辑回路、接口匹配、设备布置等技术问题。解决智能设备组装协作、联合调试、尾纤供应、光纤熔接、系统接入等问题。3、生产运行部门对工程设备的反措落实状况进行确认,依据生产验收规范提出详细要求。一、会议议程: 1、设计联络

2、会整体会议支配、详细要求、会议目的。 2、由设计公司一次和二次设计人员介绍智能变电站图纸设计状况及相关详细要求(请一次和二次设计人员提前打算会议发言内容)。 3、一次、二次专业分组探讨,确定工程设备的技术问题。 4、各部门、厂商依据会议探讨状况,总结发言。5、组织设计单位整理出版会议纪要,和会人员进行会议纪要确认。二、会议探讨的主要内容及要求: (一)确定工程进度的重要完成时间节点 1、智能站后台供应商 、爱护供应商 及其他一次、二次设备供应商确定 年 月 日前完成全部设计及图纸确认工作; 2、主要二次设备供应商(爱护供应商 )于 年 月 日前完成生产、研发工作,并将联调设备发货至智能站后台供

3、应商 ;3、本工程于 年 月 日前在智能站后台供应商 完成装置调试、系统联调、后台工厂验收工作; 4、 年 月 日由智能站后台供应商 供应设备联调方案; (二)确定工程相关单位在指定日期前须要完成的工作 1、全部二次供应商于 年 月 日前供应图纸、虚端子给设计公司; 2、全部一次供应商 年 月 日前供应设备图纸给设计院; 3、主要二次设备供应商 年 月 日前供应ICD文件给集成商( ); 4、设计院 年 月 日前完成图纸确认; 5、设计院 年 月 日前完成虚端子关联给集成商; 6、智能站后台供应商 、爱护供应商 于 年 月 日前供应光缆布置清册; 7、智能站后台供应商 于 年 月 日前供应工厂

4、联调方案;(3) 设计人员关于设计联络会议题电气一次部分电气一次联系人: (1)主变压器 1、厂家需在主变上预留低压侧铜管母支架的支撑点。 2、主变就位后,低压侧b相套管尽量能和穿墙套管b相中心线在一条直线上。 3、泡沫消防对变压器有何要求 4、变压器低压、中压均要带支架。 5、放油阀改为铜球阀,并带向下导油管。 6、散热器、蝶阀、法兰要短接;瓦斯设不锈钢护罩;铁心及夹件接地引下线至下油箱7、变压器颜色:海灰B05。8、加装本体储油柜呼吸器。 9、油坑尺寸为14m×10m,厂家供应变压器应保证安装就位后各侧边缘至油坑壁的距离不小于1m。(2)电容器成套装置 1、 电容器成套装置电抗器

5、采纳后置叠装,加强绝缘。 2、 尺寸满意要求3、 厂家供应热缩套4、网门开在隔离开关对侧(3)开关柜 10kV爱护装置就地安装,开关柜厂家配齐10kV爱护装置的附件。10kV开关柜电容器出线、主进、母联开关整体老练试验由厂家负责,并供应老练试验报告。依据反错要求,10kV柜内电气距离必需满意125mm的电气距离。配检修小车(1000mm)1面,检修小车(800mm)1面,接地小车(800mm,1250A)1面,接地小车(1000mm,4000A)1面,验电小车(800mm)1面,验电小车(1000mm)1面 开关柜备品备件:行程开关5个,分合闸线圈各3个。(4)接地变及消弧线圈 满意技术规范书

6、相关参数(5) 110 kV GIS110kV采纳户外GIS设备,采纳双层架空出线,较常规户外GIS设备在外形上有所不同,厂家应充分探讨招标文件中所附GIS平、断面图,合理布局GIS内各设备元件。保证GIS间隔尺寸和招标文件中的一样。110GIS主变进线套管要缩小一米,因为主检修通道缩小了1米。(6)220kV GIS 220kV采纳户外GIS设备,采纳千鸟型出线,较常规户外GIS设备在外形上有所不同,厂家应充分探讨招标文件中所附GIS平、断面图,合理布局GIS内各设备元件。保证GIS间隔尺寸和招标文件中的一样。(7)中性点成套装置126kV中性点成套装置支架高度不得低于4.5m,72.5kV

7、中性点成套装置支架高度不得低于3.5m。以满意平安净距。详细尺寸以设计单位供应最终确认图纸为准。武强变二次部分电气二次联系人: (一)二次屏柜及配线总的要求:1.本工程二次屏柜集中布置于二次设备室,屏柜采纳一般柜子,屏体尺寸2260mm*800mm*600mm(高*宽*深)(另说明监控系统中数据服务器、综合应用服务器、图形网关机柜屏体尺寸采纳2260mm*1000mm*600mm),颜色GSB05-1426-2001 77号GY09冰灰橘纹,面对屏体左门轴,前后带门楣,内嵌式。屏顶设小母线架15对,并配置直径8毫米的铜棒。(二)爱护组柜要求1、220kV线路爱护柜:220kV线路爱护1+220

8、kV线路爱护2+测控装置+电能表+过程层交换机1+过程层交换机2组柜1面。屏柜由第一套线路爱护柜厂家供应。第一套爱护采纳专用光纤通道,其次天爱护采纳复用通道,2回线2套通道接口装置合组1面柜。2、220kV母联爱护柜:220kV母联爱护1+过程层交换机1+220kV母联爱护2+过程层交换机2+测控装置组柜1面。3、220kV母线爱护柜:220kV母线爱护1组柜1面;220kV母线爱护2组柜1面。4、110kV线路爱护柜:110kV线路1爱护测控装置+110kV线路2爱护测控装置+过程层交换机+110kV线路1电能表+110kV线路2电能表组柜1面。5、110kV分段爱护柜:110kV分段(1M

9、-3M)爱护测控装置+110kV分段(2M-3M)爱护测控装置+过程层交换机组柜1面。6、主变爱护:主变爱护1+主变测控(高压侧)+主变测控(非电量)+高压侧过程层交换机1+中压侧过程层交换机1组柜1面。主变爱护2+主变测控(中压侧)+主变测控(低压侧)+高压侧过程层交换机2+中压侧过程层交换机2组柜1面。7、10kV爱护、测控、计量多合一装置,分散就地布置于开关柜。(三)计算机监控系统1.站控层设备组屏原则:序号名称所含设备备注1操作台监控主机显示器2台激光网络打印机1台2工位操作台1套(含桌椅)组合式显示器支架监控主机(含微机五防功能)2台2数据通信网关机柜I区远动网关机2台,通信规约:I

10、EC870-5-104II区远动网关机1台,通信规约:IEC870-5-104III/IV区数据通信网关机1台,通信规约:IEC870-5-104调制解调器2台模拟通道防雷器4台数字通道防雷器4台交换机4台(甲供)屏体1面3数据服务器柜数据服务器1台机架式显示器1台屏体1面4图形网关机屏图形网关机(I/II区)2台机架式显示器1台屏体1面5综合应用服务器综合应用服务器1台防火墙2台正向隔离装置2台反向隔离装置2台屏体1面6站控层交换机柜站控层中心交换机2台(甲供)站控层交换机2台(甲供)屏体1面7220kV过程层中心交换机过程层中心交换机(百兆、16多模光口)2台,预留远景2台(甲供)屏体1面

11、8110kV过程层中心交换机过程层中心交换机(百兆、16多模光口)2台,预留远景2台(甲供)屏体1面站控层设备采纳SNTP网络对时,间隔层设备采纳IRIG-B对时方式。2.间隔层设备组屏原则序号名称所含设备备注1公用及10kV母线测控柜测控装置3台光纤配线架及尾纤满意终期配置屏体1面2220kV。110kV母线测控柜220kV母线测控装置1台110kV母线测控装置1台光纤配线架及尾纤屏体1面3主变测控测控装置4台详见爱护组柜方案4220kV测控测控装置2台详见爱护组柜方案5110kV部分爱护测控装置6台详见爱护组柜方案610kV部分10kV线路爱护测控计量多合一装置6台10kV电容器爱护测控计

12、量多合一装置3台10kV站变爱护测控计量多合一装置2台10kV分段爱护测控装置1台(含备投功能)10kV电压并列装置1台(四)主变爱护1、和监控厂家协作,明确组柜方案。2、变压器电量爱护按双重化配置,每套爱护包含完整的主、后备爱护功能。主变压器爱护干脆采样,干脆跳各侧断路器;主变压器爱护跳母联、分段断路器及闭锁备自投、启动失灵等可采纳GOOSE 网络传输。主变压器爱护可通过GOOSE网络接收失灵爱护跳闸吩咐,并实现失灵跳变压器各侧断路器。3、非电量爱护采纳就地干脆电缆跳闸,信息通过本体智能终端上送过程层GOOSE 网络。(五)低周低压减载: 1、低周实现直采220kV母线电压网跳10kV出线的

13、功能,跳闸延时满意规程要求。2、装置功能、出口压板依据终期规模配置。(六)GIS 1、220kV、110kV采纳GIS设备,断路器、隔离开关、接地刀闸等之间的防误操作闭锁由“完善的电气闭锁实现”。2、汇控柜的散热及防护满意柜内二次设备的要求。(七)10kV开关柜1、主变进线开关智能终端、合并单元由本厂家供应,10kV分段开关配置智能终端、合并单元由本厂家供应,依据国网通用设计(2011年版)智能变电站部分要求,主变进线双套配置。分段间隔的合并单元智能终端采纳合一的装置,并配置光纤配线架等相应配件。 2、开关柜温湿度限制可实现手动长投。 3、接收变电站监控系统厂家的爱护测控装置、交换机厂家的间隔

14、层交换机并配线安装。 4、供应10kV断路器的二次原理接线图,采纳断路器机构内置防跳,储能电源AC220V,限制电源DC220V。 5、柜顶小母线采纳直径8mm的铜棒,两侧支架,柜间有连线。 6、主进间隔爱护级CT放置于母线侧。(八)变压器 1、本体智能终端兼非电量爱护(非电量爱护、本体智能终端采纳二合一)由本家供应,由变压器厂家负责安装接线,并配置光纤配线架等相应配件。 2、本体智能柜的技术标准参照国家电网公司智能变电站智能限制柜技术规范(Q/GDW430-2010)。 3、需供应有载调压机构、档位限制器、油温显示器的图纸,并将有载调压限制器就地安装于本体智能柜中。 4、取消主变本体上面的端

15、子箱,将主变本体元件的信号干脆接至主变本体智能箱,要求电缆为铠装、屏蔽、防油电缆。 5、主变本体智能箱的散热及防护需满意箱内爱护装置的运行要求。6、油温表输出铂电阻给本体终能终端。(九)中性点隔离:1、电动机电压AC380V,限制电压DC220V。2、 机构箱内的驱潮加热电阻要求运用空开手动限制,不设置温湿度限制器。(十)、智能协助限制系统: 依据本站的平面布置完成视频子系统、平安警卫子系统、门禁子系统、环境监测子系统、智能灯光、消防、火灾报警子系统所需预留埋管的设计图纸。(十一)、智能一体化电源系统:系统应符合 Q/GDW 3832009智能变电站技术导则中第8.4 条、Q/GDW 3932

16、009110(66)kV220kV 智能变电站设计规范中第 条的规定,各电源应进行一体化设计、一体化配置、一体化监控,其运行工况和信息数据能够上传至远方限制中心,能够实现就地和远方限制功能,能够实现站用电源设备的系统联动。站用沟通电源部分采纳三相四线制接线、380V/220V中性点接地系统,站用变容量选择250kVA,由2面沟通低压配电柜组成。全站设置一套直流电源子系统,作为站内一、二次设备爱护电源,采纳辐射式供电,直流系统电压为220V。在二次设备室配置4面柜(2面馈电柜、2面充电柜),220kV GIS场地、110kV GIS场地设置直流分电柜1只。全站设置一套公用的UPS电源系统,由2台容量为8KVA的UPS组成,
