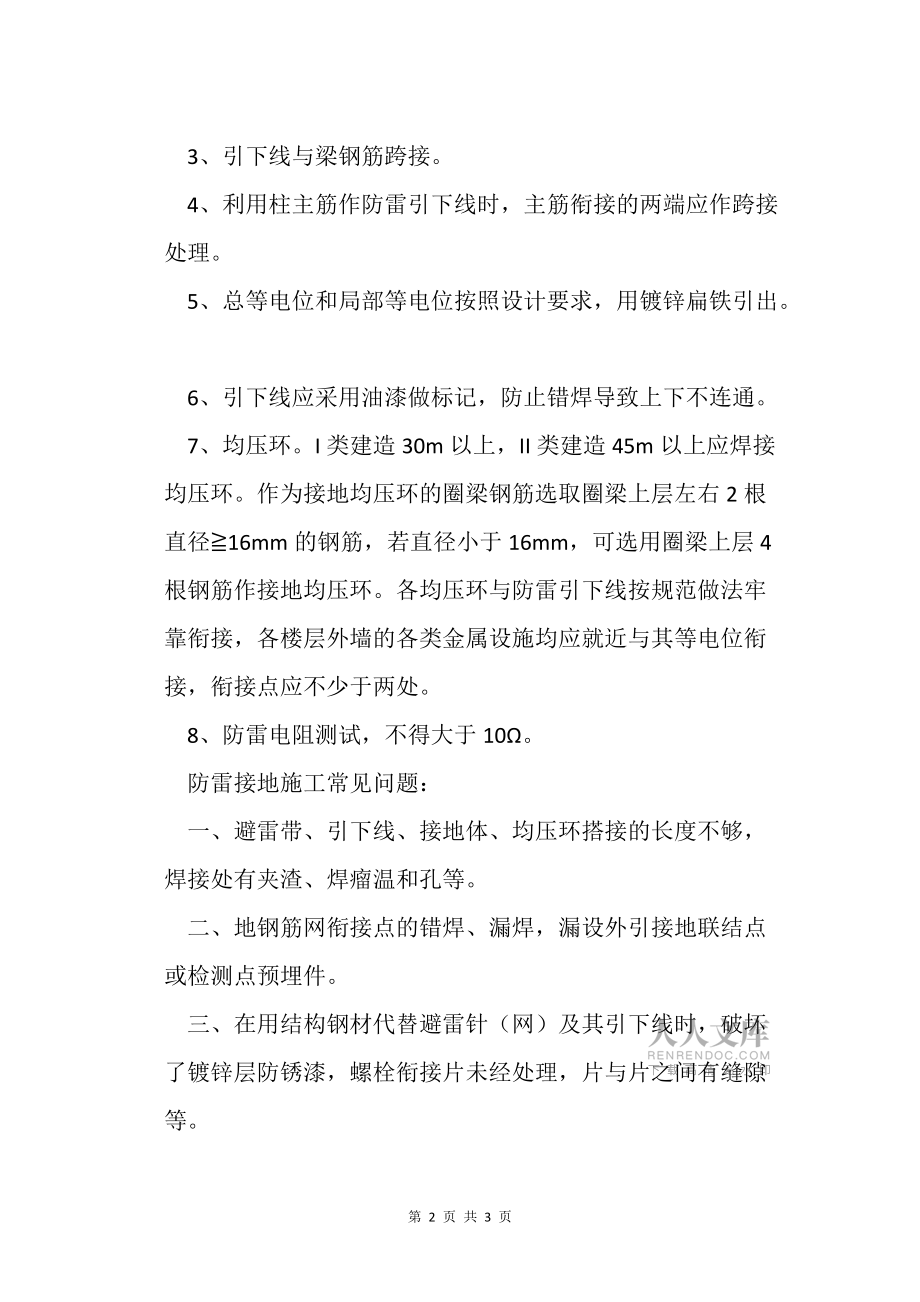

图解防雷接地施工技术要点_第2页
图解防雷接地施工技术要点_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、图解防雷接地施工技术要点 防雷接地引下线利用混泥土柱内两根16以上主筋及混凝土灌注桩四根16主筋焊接作为引下线，跨接线采用12mm圆钢。引下线上端与避雷带焊接，下端与接地装置焊接。相邻的两处引下线间距不大于18米。接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，全部设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网牢靠焊接。 在解析8个技术要点之前，先看一下施工材料要求： 用于避雷接地系统的镀锌圆钢、镀锌扁钢、镀锌角钢等材料务必是热镀锌件，品种规格应符合设计图及型材标准要求，具有材质检验证实书及出厂合格证。 图文解析8个技术要点： 1、搭接长度：圆钢与

2、扁钢搭接为圆钢直径的6倍，双面施焊。扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2、焊缝要求：焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。 3、引下线与梁钢筋跨接。 4、利用柱主筋作防雷引下线时，主筋衔接的两端应作跨接处理。 5、总等电位和局部等电位按照设计要求，用镀锌扁铁引出。 6、引下线应采用油漆做标记，防止错焊导致上下不连通。 7、均压环。I类建造30m以上，II类建造45m以上应焊接均压环。作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径16mm的钢筋

3、，若直径小于16mm，可选用圈梁上层4根钢筋作接地均压环。各均压环与防雷引下线按规范做法牢靠衔接，各楼层外墙的各类金属设施均应就近与其等电位衔接，衔接点应不少于两处。 8、防雷电阻测试，不得大于10。 防雷接地施工常见问题： 一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤温和孔等。 二、地钢筋网衔接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。 三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓衔接片未经处理，片与片之间有缝隙等。 四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。 五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联
