叉架类零件绘制

1、错误！未定义书签错误！未定义书签步骤二画图框和标题栏，布置视图步骤三画底稿步骤四图线加深步骤五标注尺寸和技术要求.步骤六检查，完成零件图巩固与拓展错误！未定义书签错误！未定义书签错误！未定义书签错误！未定义书签错误！未定义书签错误！未定义书签目录单元四叉架类零件绘制2任务4支架零件图绘制2任务目标2任务描述2 任务内容2 实施条件2 支架零件结构分析程序与方法步骤一定图幅单元四叉架类零件绘制任务10支架零件图绘制任务目标通过本任务的学习，学生达到以下目标：口熟悉叉架类零件的视图表达方案；口掌握叉架类零件的尺寸基准选择及标注方法；口熟悉叉架类零件的技术要求；口能够正确绘制叉架类零件图。任务描述任

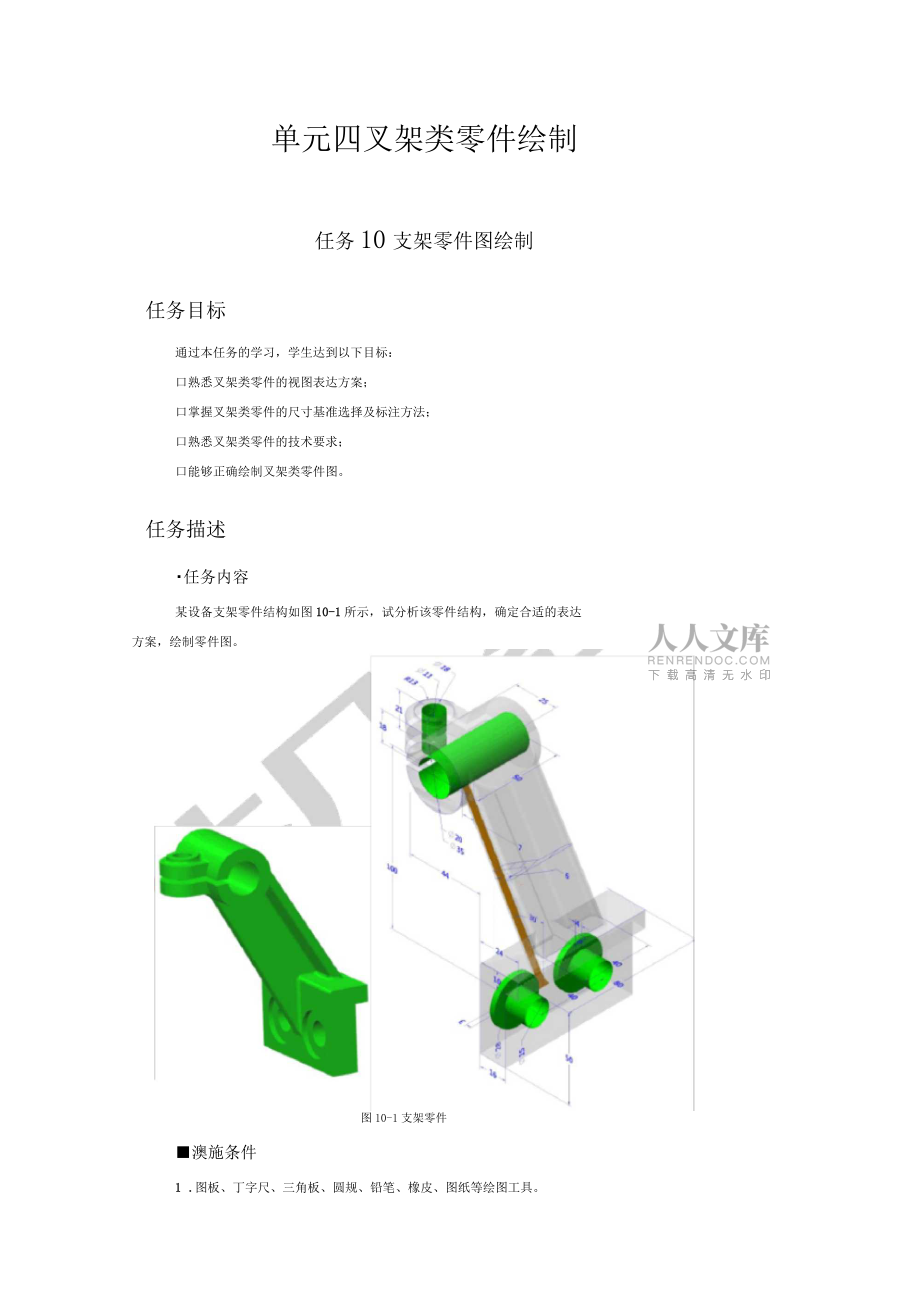

2、务内容某设备支架零件结构如图10-1所示，试分析该零件结构，确定合适的表达方案，绘制零件图。图10-1支架零件澳施条件1 .图板、丁字尺、三角板、圆规、铅笔、橡皮、图纸等绘图工具。2 .A4图纸1张，支架零件三维模型。程序与方法步骤一定图幅相关知识、叉架类零件常用表达方法1 .叉架类零件常以工作位置放置或将其放正，主视图常根据结构特征选择,以表达它的形状特征、主要结构和各组成部分的相互位置关系，如图10-2所示。2 .叉架类零件的结构形状较复杂，视图数量多在两个以上。囹10-2义架类零件的表达万法3 .根据零件结构常选用移出断面、局部视图、斜视图等其他视图，用于补充表达主视图尚未表达清楚的结构

3、。提示：1 .根据零件复杂程度和内外结构特点综合考虑所需要的其他视图，使每一个视图有一个表达的重点。视图数量的多少与零件的复杂程度有关，选用时尽量采用较少的视图，使表达方案简洁、合理，以便于看图和绘图。2 .根据零件的内部结构形状，选取适当剖视和断面等表达方法；对尚未表达清楚的零件上的局部结构形状和细小结构，补充必要的局部视图和局部放大图。3 .优先考虑采用基本视图，在基本视图上作剖视图，并尽可能按投影关系配置各视图。二、零件表达方案的选择原则及确定方法1 .零件表达方案的选择原则根据零件的结构特点，选用恰当的表达方法，在正确、完整、清晰地表达零件各部分的内外结构形状，便于读图的前提下，力求使

4、绘图简便。2 .零件表达方案的确定方法确定零件表达方案时，应按照“主视图一其它视图”的先后顺序逐一确定，最终达到正确、完整、清晰地表达零件，如图10-3所示。1 .正确、完整、清晰地表达零件2 .各视图各有表达重点，相互配合，补充而不重复图10-3零件视图表达方案的确定提示：表达方案确定后，应根据具体情况全面地加以分析、比较，仔细考虑是否可省略、简化、综合或减少一些视图，对视图表达方案作进一步优化改进，使零件的表达符合正确、完整、清晰而又简洁的要求。根据图10-1所示的支架零件结构，完成下列问题。1 .结合支架零件三维模型，分析该支架零件总体尺寸。2 .参考图9-1拨叉零件的表达方法，初步确定

5、支架零件的表达方案，然后根据零件的总体尺寸及绘图比例，选择合适的图幅。步骤二画图框和标题栏，布置视图他一致根据图10-1所示的支架零件结构，完成以下工作。1 .分析该零件由哪些基本体组成，各基本体结构尺寸是多少，基本体之间相互的定位尺寸是多少。2 .确定支架零件图的主视图和其它视图。3 .根据所选视图及零件尺寸，合理布置视图，绘制绘图基准线。步骤三画底稿、加深图线相关知识一、向视图未按投影关系配置的视图称为向视图，如图10-4中的A向视图、B向视图及C向视图。图10-4向视图提示：1、六个基本视图中，优先选择主、俯、左三个视图。2、向视图是基本视图的一种表达形式，其主要区别在于视图的配置方面，

6、表达方向的箭头应尽可能配置在主视图上。3、向视图的名称“汤大写字母，方向应与正常的读图方向一致。:、重合断面图的画法重叠在基本投影图轮廓之内的断面图，称为重合断面图，如图10-5所示。图10-5重合断面图画法重合断面图的比例应与基本投影图一致，并规定其断面轮廓线用细实线绘制，且不加任何标注。当视图中的轮廓线与重合断面图的图形重叠时,视图中的轮廓线要连续的画出，不可间断。三、阶梯剖假想用几个平行的剖切平面剖开机件后向投影面投影所得的视图，称为阶梯剖，如图10-6所示。1.阶梯剖必须标注，在剖切平面的起始和转折处要用剖切符号和相同的字母表示。2.当转折处地方有限，而又不致引起误解时，允许在转折处省

7、略标注字母。提示：剖视图上不应出现不完整的孔、槽等结构元素。仅当两个元素在图形上具有公共对称中心线或轴线时，以对称中心线或轴线为界，两要素可以各画一半，如图10-7所示。KII图10-7两要素具有公共对称中心的阶梯剖图10-8转转处不能与轮廓线重合为清晰起见，各剖切平面的转转处不能重合在图形的实线和虚线上，如图10-8所示。出做一做根据图10-1所示的支架零件结构，完成以下工作。1 .绘制支架零件底稿。2 .与同学相互检查零件图底稿，检查视图表达是否正确、清晰、合理。3 .检查修正后，加深图线。步骤四标注尺寸和技术要求相关知识、叉架类零件的尺寸标注1 .叉架类零件在长、宽、高方向的主要基准一般

8、为加工的大底面、对称平面或大孔的轴线，如图10-9所示。2 .叉架类零件的定位尺寸较多，一般是标注出孔的轴线间的距离，或孔轴线到平面的距离，或平面到平面的距离。3.定形尺寸多按形体分析法标注，内外结构形状要保持一致。图10-9叉架类零件标注二、叉架零件的常用技术要求叉架类零件按用途不同，其技术要求也有所不同，常用技术要求有：基准孔的尺寸精度IT7-9级，形状精度般控制在孔径公差之内，表面粗糙度值Ra3.20.8工作表面对基准孔的相对位置精度（如垂直度等）为0.050.15mm/100mm，工作表面的尺寸精度为IT810级，表面粗糙度值Ra6.31.6rnM做一做1 .分析支架零件结构，合理标注尺寸。2 .结合支架零件三维模型，分析哪些表面为配合表面，并为这些配合表面选择确定合理的精度要求与表面质量要求。3 .标注技术要求。步骤五检查，完成零件图/做一做1 .检查该支架零件图的图线粗细是否正确，尺寸标注是否齐全，表面粗糙度、尺寸公差、形位公差是否正确；修改完善不合理的地方。2 .检查无误后）签字。巩固与拓展、知识巩固图10-5本任务知识体系叉架零件常用表达
