悬臂现浇施工方案全解

1、*特大桥悬臂箱梁的挂篮设计关键词：箱梁模板挂篮小纵梁横梁主纵梁贝雷吊杆系统一i、工程简介*全长1277米。该工程位于安徽省芜湖市附近，横跨清弋江支流，其结构形式为引桥是30米预应力组合箱梁，主跨（跨河部分）为跨径52米悬臂箱梁共计6跨。悬臂箱梁根部梁高为2.8米，中部梁高为1.5米，底宽为7米的单室箱梁。设计荷载为：汽车超一20级，挂车一120级，设计行车速度为120KM/h。荆山河特大桥于2002年5月份开工，2004年9月份竣工。本文将结合荆山河特大桥主跨悬臂箱梁施工特点，介绍悬臂箱梁的挂篮设计，以便同行们参考。50|120010010cm沥青混凝土铺装层3cm50号混凝土铺装层£

2、;I2%1100/22800/21350梁中心线325700/2700/2325,50单位：cm桥梁横断面图桥梁中心线单位：cm箱梁纵向剖面图二旧匚前上横梁后上横梁n后锚梁桦头(120*100*80)槽口-fl桦头(120*100*80)H卜甲FT=ttTr口后下横梁3m1_I-F前下横梁tir枕梁二口说明：图中尺寸以mt*单位。6做浇筑挂蓝结构图二、挂篮设计方案的选定根据*路兄弟单位挂篮施工的形式，以及图书资料查到的以往经验，结合本项目箱梁的实际结构形状，主跨的挂篮施工方案选定如下：从挂篮拆装方便、质量小及能利用闲置材料等原则出发，我们选用了自锚平衡式桁架结构作为承重体系。选定主纵桁梁由贝雷

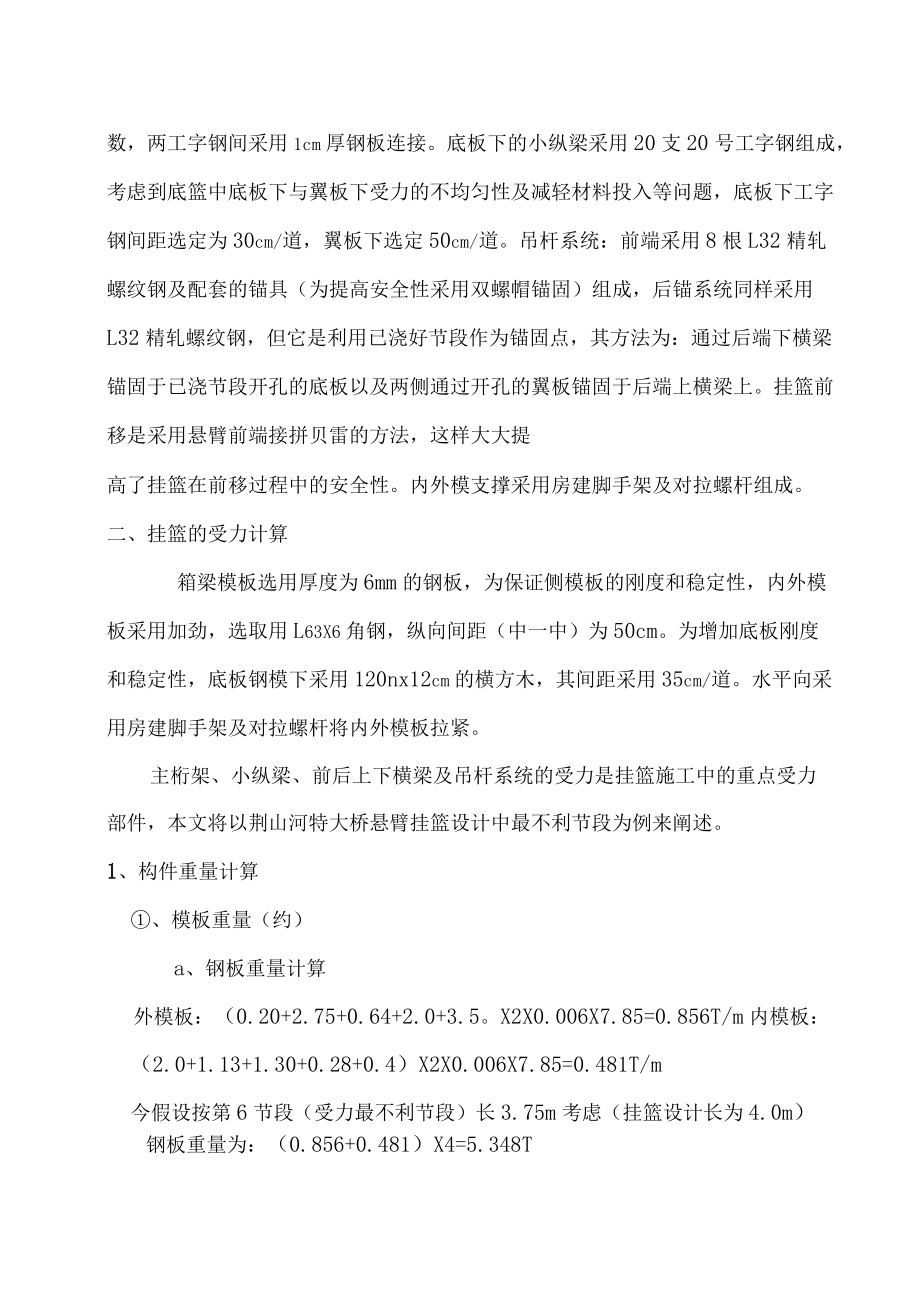

3、拼成，其中一幅主纵桁梁由三品贝雷并排组成，而且利用角钢将其连成一个整体。底篮的组成：前后上下横梁都采用两根50号工字钢组成，为增加两工字钢的整体性，提高其保系数，两工字钢间采用1cm厚钢板连接。底板下的小纵梁采用20支20号工字钢组成，考虑到底篮中底板下与翼板下受力的不均匀性及减轻材料投入等问题，底板下工字钢间距选定为30cm/道，翼板下选定50cm/道。吊杆系统：前端采用8根L32精轧螺纹钢及配套的锚具（为提高安全性采用双螺帽锚固）组成，后锚系统同样采用L32精轧螺纹钢，但它是利用已浇好节段作为锚固点，其方法为：通过后端下横梁锚固于已浇节段开孔的底板以及两侧通过开孔的翼板锚固于后端上横梁上。

4、挂篮前移是采用悬臂前端接拼贝雷的方法，这样大大提高了挂篮在前移过程中的安全性。内外模支撑采用房建脚手架及对拉螺杆组成。二、挂篮的受力计算箱梁模板选用厚度为6mm的钢板，为保证侧模板的刚度和稳定性，内外模板采用加劲，选取用L63X6角钢，纵向间距（中一中）为50cm。为增加底板刚度和稳定性，底板钢模下采用120nx12cm的横方木，其间距采用35cm/道。水平向采用房建脚手架及对拉螺杆将内外模板拉紧。主桁架、小纵梁、前后上下横梁及吊杆系统的受力是挂篮施工中的重点受力部件，本文将以荆山河特大桥悬臂挂篮设计中最不利节段为例来阐述。1、构件重量计算、模板重量（约）a、钢板重量计算外模板：（0.20+2

5、.75+0.64+2.0+3.5。X2X0.006X7.85=0.856T/m内模板：（2.0+1.13+1.30+0.28+0.4）X2X0.006X7.85=0.481T/m今假设按第6节段（受力最不利节段）长3.75m考虑（挂篮设计长为4.0m）钢板重量为：（0.856+0.481）X4=5.348Tb、外加劲角钢重量计算外加劲角钢每道重量为：（0.20+2.75+0.64+2.0）X2X5.721kg/m=63.96kg/道假设50cm一道则3.75/0.5=7.5道，今取8道，外加劲角钢重量为：63.96X8=512kgc、内加劲角钢重量计算内加劲角钢每道重量为：（2.0+1.13+

6、1.3+0.28+0.4）x2X5.721kg/m=58.47kg/1今取8道重量为58.47kg/道X8道=467kg模板（钢筋及加劲肋）的重约为：5.348T+0.512T+0.467T=6.327T、钢筋硅节段（包括人群等活动荷载）（按最重的第6节考虑）75.37T、节段底模板重量（考虑采用厚度为此6mm的钢板）4.00X0.006X7X7.85=1.319T、方木重量0.12X0.12X8X0.8T/m3x10支=0.922T/10支、小纵梁重量（考虑工作长度，小纵梁长度取5.2m）（20支I20a）27.9kg/mX5.2mX20支=2092kg=2.092T/20支2、结构验算（均

7、为偏于安全近似验算）、小纵梁：L=450cm传给小纵梁的总荷载Q=6.327+75.37+1.319+0.922+2.902=86.840T假设总荷载均匀分布于小纵梁上（近似）贝Up=86.84/4.5=19.298T/mMmax=1/8ql2=1/8X19.298X4.52=48.84806T/m=4884806kg/cm要求小纵梁断面模量W=M/（T=4884806/1400=3489cm3今20支I20a的W=20x237=4740cm33489cm3、前下横梁假设前下横梁承担（1/2）Q（偏于安全）即（1/2）Q=1/2X86.840=43.420T每延米的重量为43.420/7.0m

8、=6.203T/m=6203kg/m横梁均布自重80.4kg/mX2+（40X1X100X2X7.85）/1000=160.8+62.8=223.6kg/m前下横梁承受每延米重量g=6203+223.6=6426.6kg/m跨中弯距Mmax=1/8gl2=1/8X6426.6X（6.5）2=33940.48kg/m=3394048kg/m横梁跨中I=32240X2+40X1X（23）2X2=64480+42320=106800cn4横梁中的最大应力6max=MmaxCmax/I=3394048X23.5/106800=747kg/cm2<1400kg/cm2可行、吊杆（略去吊杆自重）前吊

9、杆(8支)总受拉力TQ/2+下横梁重Q86840kg/2+80.4kg/mX14.2mX2+40x1x900x7.85x2/1000+32x1X798X7.85/1000+6X1x622X7.85/1000Q43420+2284+566+200+29=46499kg每支吊杆承受拉力T=46499/8=5812.375kg每支吊杆中的拉应力6=5812.375/8=726.547kg/cn2<2700kg/cm2a)、后锚杆：从前吊杆的应力可知后锚杆(同样采用了8支32的转轧螺纹钢筋)的应力也不会超过其容许应力。b)-主纵梁贝雷钢架梁(略去贝雷钢架自重)通过前吊杆作用在贝雷钢架梁上的力为S=46270+前上横梁+调整横梁+8支前吊杆=46270+(80.4x14.2X2+40X1X900X7.85X2/1000)+(27.9X2.4X2.+14X1x240X7.85/1000)+8.0X6.31X8=46270+2848+160+403.84=46270+(2283+565)+(134+26)+403.84=49681.84kg枕梁位置贝雷的M=49681.84X4.50m=223568.28kg/mT=M/1.4=223568.28/1,4=159691.629kg.6=T/(12.74X12)=159368/(12.74X12)=1
