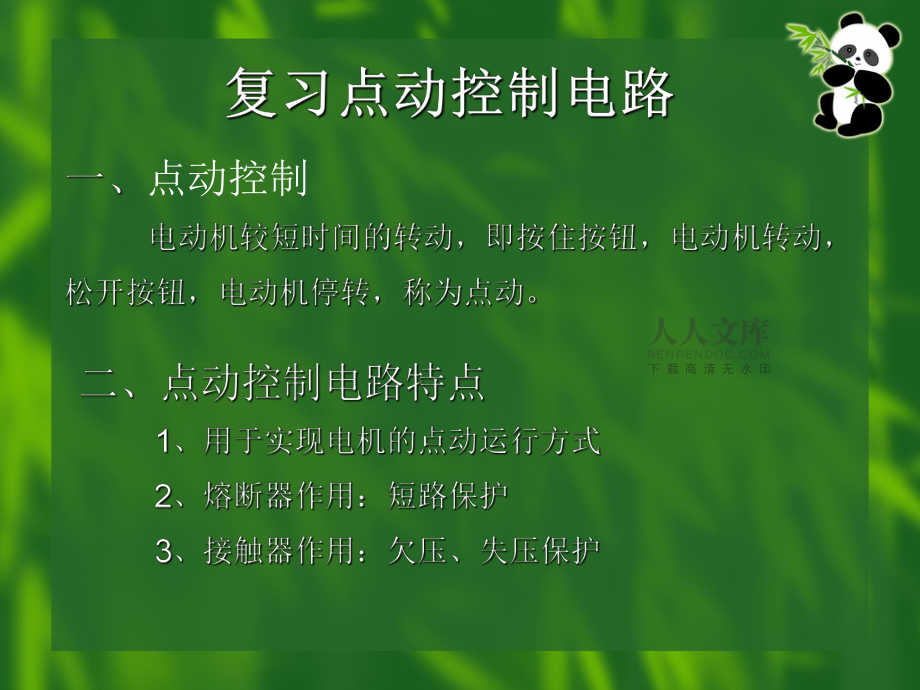

1、制作：申高长动控制电路长动控制电路长动控制电路长动控制电路长动控制电路长动控制电路长动控制电路长动控制电路点动控制三、点动控制电路图L1L2L3QSKMKMKMSBFUM3三、点动控制电路图L1L2L3QSKMKMKMSBFUM3四、工作过程 1、合上电源开关QS 2、起动：按住SBKM线圈通电KM主触点 闭合电机M起动运转 3、停止：松开SBKM线圈断电KM主触点断开电机M起动停转 由于点动控制电路只能实现电动机短时间的运转，而在生产中无论是电机还是其它的机械设备，绝大多数都是持续的长时间的运转。能否有一种控制电路能满足上述要求呢？答案是肯定的，那么这种电路称为“ ”电路。长控长控长控长控长

2、控长控长控长控长控长控长动控制电路长动控制电路 一、长动控制电路 长动控制电路是在点动控制电路的基础上增加自锁及停止按钮而形成。 二、自锁控制电路 通过交流接触器自身动合（常开）辅助触点而保持本身线圈通电的作用称为自锁，该电路称为自锁自锁电路电路，该动合触点称为自锁触点自锁触点。1、自锁电路的连接特点：交流接触器的动合（常开）辅助触点与起动按钮开关并联并联。2、自锁电路图KMKMSB1动合触点动合触点起动按钮起动按钮三、长动控制电路图L1L2L3QSFRFU2KMKMKMFRSB2SB1FU1M3四、工作过程L1L2L3QSFRFU2KMKMKMFRSB2SB1FU1M31、合上电源开关QS2

3、、起动： 按住SB1 KM线圈通电KM主触点闭合、KM自锁触点闭合自锁电机M起动运转3、停止： 松开SB1 KM线圈断电KM主触点断开、KM自锁触点断开解除自锁电机M停止运转QSSB1KMKMKMM3SB1KMKMKMM3小小 结结 由点动控制电路变为长动控制电路由点动控制电路变为长动控制电路的关键是的关键是“自锁自锁”，而要实现自锁即将，而要实现自锁即将交流接触器的动合（常开）辅助触点与交流接触器的动合（常开）辅助触点与起动按钮开关起动按钮开关“并联并联”。 试分析判断下面的电路能否实现自锁控制？若不能会出现什么现象？怎样改为自锁控制？例例 题题 讲讲 解解KMKMSB2SB1 试分析判断下面的电路能否实现自锁控制？若不能会出现什么现象？怎样改为自锁控制？例例 题题 讲讲 解解KMKMSB
