分部桩基工程实用教案

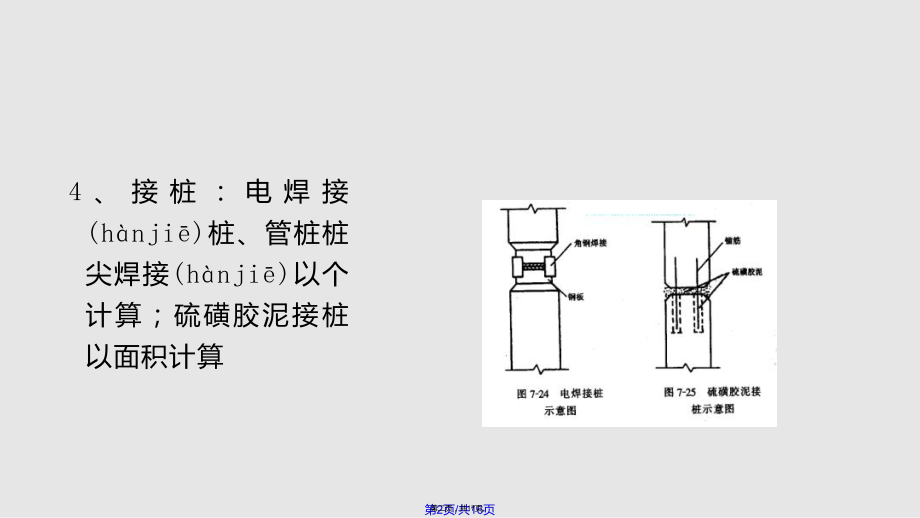

1、 一、预制钢筋砼桩（预制方桩、管桩） 1、打桩：按桩顶面（桩露出地面的按自然地坪面）至桩底面（包括桩尖）以长度计算(j sun) 2、送桩：按桩顶面至自然地坪面加0.5m以长度计算(j sun) 3、锚杆静压桩：压桩按实际压入长度计算(j sun)，封桩按桩承台预留口的砼量（包括承台面以上和以下的砼）以体积计算(j sun)，接桩按接头个数计算(j sun)第1页/共16页第一页，共17页。4 、 接 桩 ： 电 焊 接(hnji)桩、管桩桩尖焊接(hnji)以个计算；硫磺胶泥接桩以面积计算第2页/共16页第二页，共17页。钻孔灌注桩施工程序(chngx) (a)成孔，(b)下导管和钢筋笼：(

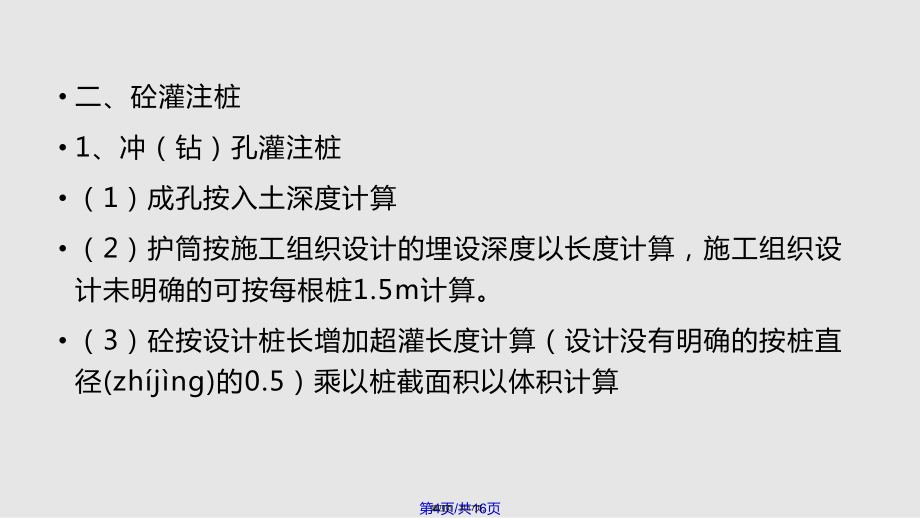

2、c)浇灌水下湿凝土，(d)成桩 第3页/共16页第三页，共17页。 二、砼灌注桩 1、冲（钻）孔灌注桩 （1）成孔按入土深度计算 （2）护筒按施工组织设计的埋设深度以长度计算，施工组织设计未明确的可按每根桩1.5m计算。 （3）砼按设计桩长增加超灌长度计算（设计没有明确的按桩直径(zhjng)的0.5）乘以桩截面积以体积计算第4页/共16页第四页，共17页。（4）泥浆制作按成孔体积除以循环次数计算。成孔体积按入土深度乘以桩截面积计算，循环次数根据施工组织(zzh)确定，施工组织(zzh)设计未明确的循环次数可按5次计算。（5）废泥浆直接外运的工程量按成孔体积乘以系数2.88套用第一章泥浆外运定

3、额，废泥浆经风干后外运的按成孔体积套用第一章淤泥外运定额。第5页/共16页第五页，共17页。2、沉管灌注(gunzh)砼桩（1）成孔按入土深度计算。（2）砼按设计桩顶至桩尖长度加超灌长度计算，不扣除桩尖的虚体积计算。 第6页/共16页第六页，共17页。沉管灌注桩的施工程序示意(a)打桩机就位；(b)沉管；(c)浇灌混凝土；(d)边拔管、边振动；(e)安放钢筋(gngjn)笼，继续浇灌混凝土；(f)成型 第7页/共16页第七页，共17页。3、人工(rngng)挖孔灌注砼桩（1）砼：圆柱形的按实际桩长乘以桩外径（含护壁）截面积，圆台形的按实际桩长的外形体积（含护壁），加上扩大头以体积计算。（2）空

4、孔：按设计桩顶面至自然地坪高度乘以桩外径（含护壁）截面积计算（3）挖除土方外运工程量可参考p53计算第8页/共16页第八页，共17页。第9页/共16页第九页，共17页。第10页/共16页第十页，共17页。 三、相关说明 1、本章定额使用于陆地(ld)上的桩基工程 2、定额项目中的桩长是指桩底（桩尖）至自然地坪的长度；锤重是指设计锤重；压桩力是指设计压桩力第11页/共16页第十一页，共17页。3、打压预制方、管桩定额a已包括预制砼桩的场内运输b未包括钢筋(gngjn)砼方、管桩本身费用4、预制管桩设计要求填充的空心部分，砼、钢筋(gngjn)按实际计算套用第四章的砼柱、钢筋(gngjn)制安定额

5、，其中底部的薄钢筋(gngjn)托板及固定托板用的钢筋(gngjn)按铁件计算第12页/共16页第十二页，共17页。5、桩空孔部分，如需填充的，填充砼的套用(toyng)独立砼垫层定额，填充砂的套用(toyng)砂垫层定额6、钢筋笼按第四章的有关规定计算。第13页/共16页第十三页，共17页。第14页/共16页第十四页，共17页。第15页/共16页第十五页，共17页。感谢您的观赏(gunshng)第16页/共16页第十六页，共17页。NoImage内容(nirng)总结一、预制钢筋砼桩（预制方桩、管桩）。一、预制钢筋砼桩（预制方桩、管桩）。4、接桩：电焊接桩、管桩桩尖焊接以个计算。钻孔灌注桩施工程序 (a)成孔，(b)下导管和钢筋笼：(c)浇灌水下湿凝土，(d)成桩。（5）废泥浆直接外运的工程量按成孔体积乘以系数2.88套用第一章泥浆外运定额(dng )，废泥浆经风干
