完整版疫苗车间设计说明书最终版

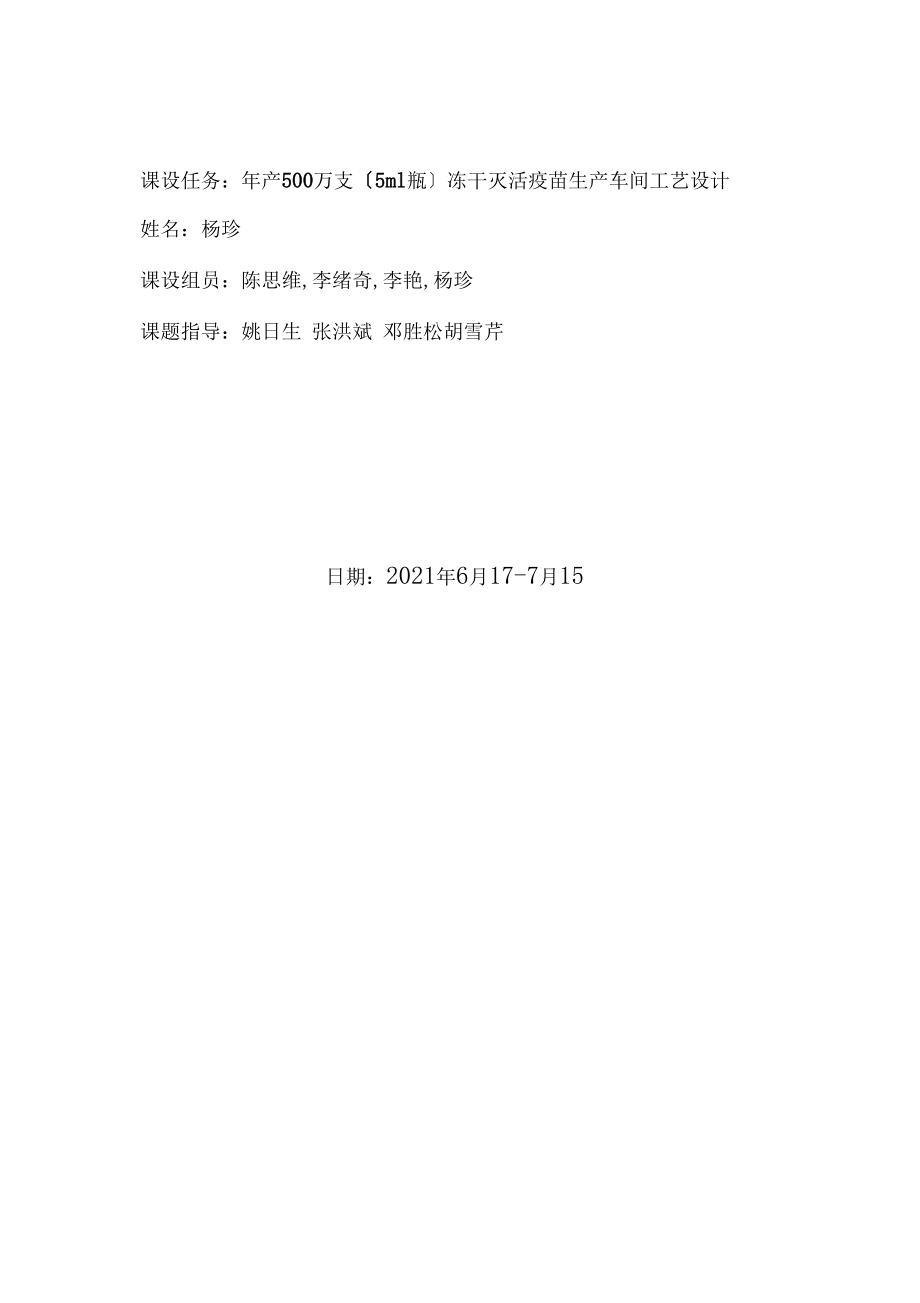

1、课设任务：年产500万支5ml瓶冻干灭活疫苗生产车间工艺设计姓名：杨珍课设组员：陈思维,李绪奇,李艳,杨珍课题指导：姚日生 张洪斌 邓胜松胡雪芹日期：2021年6月17-7月15目录课程设计书40 前言 51工艺概述 61.1 工艺特性 61.2 局及洁净区域划分说明 82工艺流程 93 物料衡算 104 工艺设备 144.1 工艺设备流程图 144.2 工艺设备选型与布置 154.3 制剂设备设计应实现机械化、自动化、程序化和智能化 164.4 设备选型概述 164.5 冻干疫苗生产线主要设备一览表 255车间工艺平面布置说明 261.1 总布局 261.2 车间的布局 271.3 关键区域

2、的设计说明 301.4 室内温湿度设计参数、空气净化 311.5 辅助功能间的设置 326 工艺用水系统布置说明376.1 工艺用水的设计原那么 376.2 材质的选择 386.3 不锈钢管道的预处理 386.4 工艺用水管道设计 396.5 管道的连接方式 416.6 输送方式 416.7 用水点 416.8 工艺用水管道尺寸确实定 416.9 车间工艺用水管道简介 417 车间劳动定员 438 车间技术要求 449 平安与维修 4410资金运筹 4511 生产车间防火平安管规定4612 劳动保护用品及卫生平安治理 4713详细表达一个生物制药工艺设备的工作原理、结构组成及关于此设备国内外的

3、现状、研究前471.1 1 概述 471.2 2国内外研究现状及前言 481.3 3西林瓶洗、烘、灌加塞联动机的结构组成及工作原理 511.4 4 结论 5314 关于此次设计的一些心得体会 5415 参考文献 55制药工程专业课程设计任务书第四组成员：陈思维,李绪奇,李艳,杨珍班级：制药工程07-1设计题目四：年产500万支5ml瓶冻干灭活疫苗生产车间工艺设计设计内容和要求：1、确定工艺流程及净化区域划分；2、每人详细表达一个生物制药工艺设备的工作原理、 结构组成及关于此设备国内外的现状、 研究前沿.3、物料衡算、设备选型按二班制,联动线生产；其中冻干机的选型要求：依据装液高 度进行冻干时间

4、的计算,结合产量和冻干曲线计算冻干设备的大小并结合工程分析进行完成冷 冻枯燥设备的选型.4、按GMP标准要求设计车间工艺平面图；5、车间工艺用水的管道布置图不包括制水站,根据 GMP标准要求,工艺用水由制水站 出发650C循环送至用水点；6、工艺用水的管道系统图；7、编写设计说明书.设计成果：1、设计说明书一份,包括工艺概述、工艺流程及净化区域划分说明、物料衡算、工艺设备 选型说明、工艺主要设备一览表、车间工艺平面布置说明、车间技术要求；每位学生的设备详 细综述.2、工艺平面布置图一套1: 100;3、车间工艺用水的管道布置图1: 100;4、工艺用水的管道系统图1: 100;5、工艺管道流程

5、图.0前言制药工程课程设计是课程教学过程中综合性和实践性较强的教学环节,是理论联系实际的 桥梁,是使学生体察工程实际问题复杂性的初次尝试. 它的目的是培养学生综合运用所学的知 识,特别是本课程的有关知识解决制药工程车间设计实际问题的水平,使学生深刻领会洁净厂房GMP车间设计的根本程序、原那么和方法.掌握制药工艺流程设计、物料恒算、设备选型、 车间工艺布置设计的根本方法和步骤.从技术上的可行性与经济上的合理性两个方面树立正确 的设计思想.同时提升学生运用计算机绘图的水平.本组的设计任务是 年产500万支5ml瓶冻干灭活疫苗生产车间工艺设计,冻干粉针剂是 将药物的灭菌水溶液无菌灌装后,进行冷冻枯燥

6、而制成的注射用粉末.冻干粉针剂不仅在制剂 工业生产上非常重要,而且在医学上也得到了广泛应用. 但凡在常温下不稳定的药物,如干扰 素、白介素、生物疫苗等生物工程药品以及一些医用酶制剂胰蛋白酶、辅酶A和血浆等生物制剂,均需制成冻干制剂才能推向市场.其制剂工艺特点：对制剂的无菌要求非常高；药物中的溶剂是在低温-50C30C低压610PO从固态不经过液态而直接升华为气态而除去的.由于冻干粉针剂含水量低, 枯燥又在低温真空中进行,故不易被氧化,有利于药品的长期贮存,特别适用于性质不稳定, 不耐热等药物的生产制备.但是该生产工艺对无菌条件要求非常高,需要在硬件设施和生产管 理等各个方面严格限制.最大限度地

7、减少各种污染可能,保证产品的无菌要求.灭活冻干疫苗属于冻干粉针制剂,但作为生物制剂又有区别于一般冻干粉针制剂的地方, 鉴于不同疫苗的特异性,我们选择甲肝疫苗为设计对象.肝炎是一类严重威胁人体健康的传染 性疾病.我国已经发现甲肝、乙肝等多种类型的肝炎,每年用于肝炎的治疗费用高达上亿元.我国同时也是甲型肝炎的高流行区, 每年发生的急性病毒性肝炎中大约50%为甲型肝炎,其感 染率和发病率始终居于各种病毒性肝炎之首.从年龄层次上看,甲肝发病率最高的是青壮年, 占半数以上,而且青壮年的接种疫苗比率很低, 不到10%.近年来,人类对甲肝的免疫学研究 取得了很大进展,并发现注射疫苗是预防甲肝的最有效的途径,

8、 一次接种便可获得较长时间的 免疫保护1o首先我们确定了甲肝疫苗生产工艺流程,划分洁净区域；然后是生产设备,依据给定生产 任务进行物料恒算,同时结合经济上合理的原那么进行设备选型, 着重点是冻干机的选型,根据 灌液高度进行冻干时间的计算,结合产量和冻干曲线计算冻干设备的大小并结合工程分析进行 完成冻枯槁燥设备的选型,接着是车间平面布置,按工艺流程设置功能间和辅助问,我们小组 成员各司其职,明确分工并相互协助,顺利的完成了任务.本次设计严格符合 GMP标准要求,非最终灭菌无菌制剂的灌封、压塞和直接接触药品的 包装材料最终清洗后的暴露环境应设置为 100级或10000级背景下局部100级.轧盖、直

9、接接 触药品的包装材料最后一次清洗的最低要求为 100000级.这里把灌封间设计为100级,洗瓶 和洗胶塞间设计为100000级,精洗要求在万级,配制、轧盖及其他辅助房间设计为10000级. 把轧盖间放在10000级洁净区内,主要是基于以下考虑：所用铝盖经过专用清洗、烘干、灭 菌设备清洗灭菌后进入轧盖问,不会引入外来污染；在净化通风设计中,保证轧盖间与洁净 廊和灌封间之间维持相对负压,减少对洁净区的污染；可以节省一套更衣系统,更利于合理 利用车间有效面积.同时在疫苗发酵过后,由于每一批用量少,经过发酵后的剩余产品必须经 过保存备用,我们选择冷冻保存后再灭活使用的工艺, 这样保存中转站设置起来比

10、较方便也使 于和后续工序衔接；而且在设计车间时要将活疫苗与灭活疫苗严格分开.我们采用上下分割区 域,将活疫苗区域设置在楼下,灭活疫苗区域设置在楼上,之间通过电梯严格限制洁净度传送.这 种设计,做了大胆的改进和尝试,区别与常见的平面区域划分,是我们设计的不同之处,同时把配 电间和制水间设计在车间以外,一来便于维修治理,二来预防了噪音和电火花对车间的干扰.1工艺概述1.1 工艺特性?药品生产质量治理标准?GMP明确指出,药品的质量不是通过检查或检验出来的, 药品作为特殊性质的产品,其质量、平安性和疗效是通过设计并在生产过程中赋予的.要获得优质的药品,必须限制药品生产的全过程,以保证成平符合预定质量

11、标准.冻干药品的无菌特性,要求对产品可能导致的各种污染进行严格而且有效的限制. 冻干粉 针剂是将药物的灭菌水溶液无菌灌装后, 进行冷冻枯燥而制成的注射用粉末.产品的形态决定 了生产工艺条件,工艺设备的选择和主要公用工程设施设计方式. 同样,冻干疫苗产品的包装 类型,包括西林瓶或预填装注射器等,其中任一种产品的最后包装形式对厂房、 设备、设施的 设计都有不同的特殊要求一个优秀的药品生产工艺流程,总是围绕如何保证药品质量和较高的设计标准,同时又能够最大限度的节约制品本钱.通用的生产线实施流程如以下图生产线实施流程设计的根本方法是,在设计中考虑原辅料、人员以及药品的无菌制造过程之间的有机联系. 在设

12、计过程中,应对产品的品种、规模、药品的性质等加以完整考虑,不仅要考虑设备设施的初始本钱,还应该确定设备设施的最经济寿命周期本钱.一个完整的冻干制药工程设计包括的内容很大, 尤其是整个设计涉及到药品制造过程的各 个支持系统,且专业性很强,如以下图,主要介绍与工艺密切相关,直接影响产品质量的局部内 容2:直接影响产品质量的典型音因素1.2 工艺布局及洁净区域划分说明1.2.1 工艺布局厂房是药品生产的根本条件,在 GMP认证检查中占据重要的位置. WHO的GMP对厂房 要求的原那么是：厂房选址、设计、施工、改造和保养适合生产操作.其布局及设计必须以降低 过失的危险性和能有效地清洁和保养为目标,为的

13、是预防交又污染.预防对产品质量有任何不良影响.?药品生产质量治理标准1998年修订?以下简称GMP第九条明确指出： 厂房应按生产工艺流程及所要求的空气洁净级别进行合理布局这就要求厂房工艺布局按生产过程和操作程序, 做到物顺其流,人行其畅.既物料按生产流程顺 序,以最短的路线传递,预防往返交叉.工作人员上岗路线尽量短,不穿岗,预防迂回曲折.最大限度地减少过失和交叉污染. 工艺布局不当不仅会导致操作不便, 人流物流混乱,造成差 错、污染,也不利于设备的安装、清洗、维护、检修,而巨影响净化空调的气流组织,增加能 源消耗和建设本钱.1.2.2 洁净级别的设置冻干粉针剂属于非最终灭菌的无菌制剂,GMP附

14、录规定：非最终灭菌无菌制剂的灌封、 压塞和直接接触药品的包装材料最终清洗后的暴露环境应设置为100级或10000级背景下局部100级.轧盖、直接接触药品的包装材料最后一次清洗的最低要求为100000级.这里把灌封间设计为100级,洗瓶和洗胶塞间设计为100000级,配制、轧盖及其他辅助房间设计为10000 级.把轧盖问放在10000级洁净区内,主要是基于以下考虑：所用铝盖经过专用清洗、烘干、 灭菌设备清洗灭菌后进入轧盖问, 不会引入外来污染；在净化通风设计中,保证轧盖间与洁 净廊和灌封间之间维持相对负压, 减少对洁净区的污染；可以节省一套更衣系统,更利于合 理利用车间有效面积2工艺流程冻干灭活

15、疫苗的主要生产工序包括：培养基配制分装及灭菌、接种培养、菌体收集、高压 灭活、瓶胶塞清洗及灭菌、铝盖洗涤及灭菌、配液、分装并加半塞、冻干、轧盖、贴签、包装 等工艺流程图如下3：设花,三净最别设立可以限据其隹谀各懂岳适当调耋之于大曰僮七3物料衡算(1)设计课题年产500万支冻干灭活甲肝疫苗生产线(2)冻干周期的估算西林瓶容量为5ml,装液量为0.5ml,西林瓶底部直径为18mm,装液高度L=2mm.物料 初始含水率wo为75%,初始密度p0=1200Kg/m3,冻结后厚度L为2mm.枯燥腔内的冻结相 的温度为-25C,枯燥室气体温度Tch=27C,枯燥层的热导率kd=0.0892w/(m.k),

16、估算枯燥至含 水率We为4%所需时间t1.枯燥室气体与枯燥层外外表的换热热阻,近似按3mm厚水蒸气层的导热热阻来估算,水蒸气层热导率0.0235w/(m.k),那么枯燥室气体与枯燥层外外表的换热系数a为0. 0 2 3 52 ,二二二7. 8 3W3 m k .0. 00 3m0 = = 3.0物料的初始含水量W0=75%,干基含水率1-W0升华枯燥到时刻t,含水量w m = =0.0417w=0.04,干基含水率1-w ,到某一时刻t,物料中剩余的水分占原有水分的比例Y=m/m 0=0.0417/3.0=0.0139枯燥层的密度 闵=po/(1+m0)=1200/(1+3)=300Kg/m3

17、, -25 C 时冰的升华热为 2838.41KJ/Kg4Kd(Tch-Ti)4 8.92 10- (27 25)【门卫C2 n 二 二 n = 2.5 10HsL m0 7d2838.4 0.0023.0 30012 4Kd124 8.92 10上t= 1 -Y1 -Y =j 1 -0.013931 -0.0139 =46879s =13h2c2h _: L2 2.5 107.83 100.002由于此枯燥时间是根据双侧加热、双侧扩散的情况进行计算的,而我们选用的冻干机是双侧加热、单侧扩散的,所以近似认为这里的一次枯燥时间是t1等于双侧扩散的两倍即26h.预冻时间估算为8h;二次枯燥时间估算

18、为14h,所以冻干周期近似为48h2 o冻干曲线图如下4-80 11L-11_时间/h真空度/Pa冻结一次干爆二次枯燥8h26hi4h(3)设计条件 年工作日：250天生产班制：二班包装形式：5ml西林瓶,分装量0.5ml(4)批产量计算 因冻干周期为48h,加上辅助生产时间,批生产周期应为三天,即每三天 生产一批产品.批产量=500*3/250=6万/批5批物料的计算 待分装液量=0.5*60000=30000ml/批西林瓶数量=63000支/批按损失5%计算胶塞数量=63000支/批按损失5%计算铝盖数量=63000支/批按损失5%计算6冻干机隔板面积确实定6瓶装法A 面积,m2 =a 每

19、瓶占用面积,m2 *N 总瓶数由于圆瓶之间互相错开排列整洁,因此实际占用面积可减小,大致上可乘上一个系数0.9.即A=a*N*0.9.然后在看一下真空冷凝器的捕水量是否符合要求.本次生产工艺设计中使用直径为 18mm、容量为5ml的西林瓶作为冻干药品的容器.每批制品 大约为60000瓶.经计算,大约需要导热搁板面积为 13.7m2.导热搁板正反面都要相当平整,板温应均匀,一般板与板之间、板的每个点温度应限制在步C 内,这样才能保证整批产品质量均一.7发酵罐及搅拌功率的计算每支甲肝疫苗分装25g/0.5mJ约25M 每批500万支疫苗,那么需125g疫苗.设计的发酵能 力为50kg/m3,装填系

20、数为0.60,那么发酵缶S总容积Vts=2.5L.经过一个发酵周期的发酵,其产 量便可满足一年使用,剩余的可以用冷冻保存的方法备用,不影响后续生产.假设取H/D为1.2,那么有：Vts=九/4Dl2+0.131D3=2.5L推出 D=0.141m H=0.169m假设Np功率系数取2,转数N取得120r/min,发酵液密度p取1100Kg/ m3,那么不通气功率：Po=N3D5 p Z23>0.1415X1100>2=0.98KW设通气比为 1:0.8 m3/min,那么 Q=2L/min=2000ml/min ,那么通气搅拌功率为:Pg=2.25 10-3><P02N

21、D3/Q0.08)0.39=2.25 X0-3 X(0.982 M20 X.413)/1.8360.39=0.0167KW在选择电机时考虑到能量损失,假设电机的效率为50%,那么电机功率P>16.7W2=33.4W,我们选才? 40W的电机.4工艺设备4.1 工艺设备流程图4.2 工艺设备选型与布置2死菌区in活苗区超声波洗瓶机 配液罐 配料罐结构：立式,上椭圆封头.下凹底封头CDDA-20胶塞清洗机铝盖清洗、烘干设备生产台匕 目匕干燥度越 八、汽火菌温度标准灭注射用水压力(MPa)洁净蒸汽压力(MPa)纯化水压力(MPa)外型尺寸(mm)力(C)菌值6.5122F0>0.25&g

22、t;0.25>0.25万0.1值一一 _30.9 103一 _360M03_31.1 X03只%二Kg/次Kg/次Kg/次153200X490 >2000隧道 烘箱铝盖 清洗、烘 干机胶塞 清洗机贝占签机GMP第四章对设备的设计、选型、安装作出了原那么性规定,为了保证药品质量,更好地执行GMP,在设备选型方面应注意以下几点：(1)所选设备要符合药品生产和工艺要求.结构简单、外表光洁,便于操作和维护保养.(2)与药品直接接触的设备内外表应选用不与药品反响、不释出微粒、不吸附物料的材质. 内外表应光滑平整、预防死角、易于清洗、消毒和灭菌.生产无菌药品的设备、容器具等宜采用优质低碳不锈钢

23、,材质选择应严格限制.(3)设备的传动部件要密封良好,尽可能与工作室隔离,预防润滑油、冷却剂等泄漏,造成 原料、半成品、成品和包装材料的污染.(4)优先选择配有在线清洗(GIP)、在线灭菌(SIP)系统的设备.一般清洗灭菌的设备应易拆 装.(5)注射剂的灌装设备除应处于相应的洁净室内,还应按GMP的要求局部采用100级层流洁净空气保护装置.无菌洁净室内的设备应满足消毒或灭菌的要求.(6)应能满足验证的要求,合理设置有关参数测试点.(7)设备上的仪表、计量装置应计数准确,调节限制稳定可靠.需要重点限制计数部位出现 不合格或性能故障时,应有调整或显示功能.(8)设备上的药液、注射用水及净化压缩空气

24、管道应预防死角、盲管,内外表应抛光,易清 洗和灭菌,管路的连接采用快卸式连接,终端设过滤器.(9)设备布置时应做到便于操作治理,利于平安,不碍清洗和检修.设备与墙壁之间的距离, 设备与设备之间的距离,尤其是机械运行设备应符合平安距离.室内顶棚高度也应满足操作和 检修要求.同时应考虑设备运入或搬出车间的方法及所经通道.另外,无菌设备的清洗,尤其是直接接触的部件必须灭菌,除采用一般方法外,最好配置 就地清洗(GIP),就地灭菌(SIP)的洁净灭菌系统等.同时设备设计还应满足 GMP对制剂设备 在安装、维修、保养、治理和验证等方面的一系列要求.4.3 制剂设备设计应实现机械化、自动化、程序化和智能化

25、由于制剂工业GMP达标是个复杂的系统工程,因此我国制剂设备的设计与制造应该沿着标准化、通用化、系列化和机电一体化方向开展,以实现生产过程的连续密闭、自动检测4.4 设备选型概述无菌冻干粉针剂的关键生产设备为液体罐装机和冻干机,除此之外,还有其他辅助设备, 如胶塞洗瓶机、灭菌柜、轧盖机、贴标签机等.国外的一些大型公司都可提供成套生产线.目 前国内已仿制开发了符合国情的成套生产线及单元设备,已能为制药厂提供符合GMP标准的冻干装备.4.4.1发酵罐2MSF系列高溶氧机械搅拌发酵罐特别适用于对溶氧要求高的高密度、高生物量、对剪切不敏感的培养体系.其中2MSF-L工业罐系列,规格有1200m3 ,其特

26、点是下部安装自吸式气 液混合强化器,能将自动吸入或外供的空气均匀地与发酵液混合该发酵罐同时在上部安装机械 搅拌桨,桨型与桨数根据发酵对混合传质要求而定具备强大的供氧与混合传质水平,特别适用于一些极端微生物和高密度培养.其参数如下:型号罐体灭菌方式温度限制转速限制2MSF-L1100外源蒸汽实罐原位消毒50600 rpm限制精 度：托rpm控T50 C制精度:此5 c混合强化器转速限制自动消泡PH限制DO限制罐体材质1450 rpm灵敏度100100000Q212 pH, 限制精度：由05 pH5%100%, 限制精度：土不锈钢304或 316L4.4.2配液罐每瓶装液量0.5ml,单批配制量6

27、0000>0.5ml=30L.由于市售的固定型号的配液罐最小容积 为50L,较投料量器容积过大,可以联系厂家定做容积约为 35L的配液罐两台.一台浓配用, 一台稀配用.选用JBJ型的.配料罐结构：立式,上椭圆封头.下凹底封头优点：外形美观.耐压、底部排放干净、 无残留带夹套、保温层,推进式搅拌的密封容器.工作压力：罐内0.2MPa;夹套内0.3MPa材质：凡接触药液部位均选用优质材料 SUS316L型钢材,夹套及保温筒体选用进口优质 材料SUS304型钢,可调支脚也采用SUS304型钢.设备内外表抛光Ra<0.2um外外表上下 椭圆封头采用机械抛光Ra< 0.5um汽筒体喷砂

28、亚光处理.4.4.3胶塞清洗机CDDA-20胶塞清洗机是电脑程序限制,自动进料、高强烈喷淋、真空脱泡加气流冲击混 合、清洗、漂洗、硅化、灭菌、冷却、自动卸料、等功能.电脑程序可进行优化、操作过程可 选择、操作时间可设定,设备具有自清洗选择、直接卸料选择.每批胶塞用量：60000X1.05=63000 (设有5%损耗)主要技术参数如下生产水平干燥度越 八、汽火菌 温度 (C)标 准 灭 菌 值注射用水压力(MPa)洁净蒸汽压力(MPa)纯化水压力(MPa)外型尺寸(mm)6.5万 只0.1%1221F0值二15>0.2530.9 10Kg/次>0.25360M0Kg/次>0.2

29、531.1 X0Kg/次3200X490 >20004.4.4铝盖清洗、烘干设备每批耗用铝盖量：60000X1.05=63000 (设有5%损耗)可以选用集清洗、枯燥和灭菌于一身的铝盖清洗烘干机.其主要参数如下:规格型号台数电机功率(kw)外形尺寸(mm)生产水平重量(kg)B1电力口热2300M650X60000 只/1200NG-417KW ,蒸汽1900批0加热13KW4.4.5洗瓶机超声波洗瓶机产品,自动化程度高,适合于 1-20ml规格的安甑、2-100ml西林瓶、 模子瓶、口服液瓶等.SY-I系列西林瓶清洗机,是根据冻干灌装机生产线的配套产品.西林 瓶洗瓶机主要零部件采用优质

30、不锈钢材料制造,具有操作方便,结构简单、性能稳定、维修 费用低等优点.主要技术参数如下:生产水平适用范围电源配用功率参考外形尺寸台数175瓶/min2-100ml西林瓶380V 50HZ三相 四线主电机 0.55KW超声波 2KW(220V)2800 >9 00 M850m m14.4.6理瓶机每批处理60000个西林瓶,考虑理瓶机的处理水平,选定理瓶时间约为6小时.那么每分钟 处理60000/360=167瓶,考虑其效率为90%,那么每分钟应大于186瓶,应选ZD-200自动理瓶 机,其生产水平为200瓶/分钟,满足生产要求.主要参数如下：型号匕匕 育 产 生力电源功率重量外形尺寸(m

31、m)台数ZD-200200瓶/分钟三相四线380V/50HZ1.1kW350kg2200 X700 M4203 mm14.4.7隧道烘箱隧道烘箱采用长箱体热风循环以及远红外枯燥方式干进行枯燥,主要是为了针对产量高效 率要求高的烘枯槁燥需求.隧道烘箱的根本工作原理是在计算机系统的监控下,瓶子随输送带的输送依次进入隧道灭 菌烘箱的预热区、高温灭菌区(温度 >5miO和低温冷却区.输送带速度无级可调,温度监控 系统设置无纸或有纸记录.整个过程始终处于百级层流保护之下.主要技术参数如下型号加热功率(KW)何温范围(C)电 机功率(K W)工作室尺寸(mm)外形尺寸(mm)传动速 度(m/min)

32、SMH-310-20室温到2500.75480 >200 刈000980 M200 >39400.24.4.8灌装机BKYG200/300系列无菌液体灌装机采用连续进出瓶机构,并有直线式灌装,真空吸塞,变 频调速,同步带传动,三件套陶瓷计量泵罐装,故障报警,过载保护等特点与优点.工作电压功 率(KW)生产水平灌装精度加塞成功率破损率外型尺寸(mm)380V3.3200 瓶/min&± 0699.8%由1%1760 M270X14504.4.9冻干机冻干机是整个生产设备体系的核心,冻干机的选型将直接影响产品冻干的质量,决定了工 厂效益.因此在冻干机的选型上,必须将冻

33、干的能耗,产品质量等关键问题放在首位.此次设计选用DT2系列冷冻枯燥机,DT2系列冻干机采用先进的制冷、真空和计算机限制技术,集冷冻、真空、加热、液压加塞、灭菌和自动限制等功能于一体,一次投料完成枯燥；先进的双工质制冷技术可使物料冻结温度达 -50C、冷阱捕水温度达-65C、最低达-75C；可编 程智能程序自动限制技术；工作参数调整范围宽,可枯燥要求冻结温度较低的各种形态的物料； 物料枯燥室设有透明视窗,可观察物料的变化；工作部位全部采用304不锈钢材料制做,转角 部位采用圆弧过渡,外表粗糙度 Ra<1.0国该机制造精良,性能稳定可靠,使用操作和维护方 便,符合GMP标准,主要动力设备和

34、部件为进口配套.主要技术参数：设备型号有效面积(m2)搁板数量(层)搁板尺寸(mm)装瓶数量(16搁板问距(mm)升降 温方 式温度范围(C)DT2-15015.613+11200X00060000100硅油循环-50-100升降方式最大容量(Kg)最低温度(C)降温方式除霜方式装机功率(KW)冷却水量_ _ 3(M3/h)外型尺寸(mm)液压300-72直接蒸发温水喷淋72255800>2200>36004.4.10轧盖机SC2-7轧盖机有7组旋压头组成,原理是三刀盘旋压盖,机械摩擦选盖,变频调速.而且 其优点是无瓶不下盖,无塞不挂瓶,预防了轧空的产生.型号生产水平设备功率外型尺

35、寸(mm)台数SC2-711000 瓶/h1.5KW700 >600 >220014.4.11贴签机SML-750不干胶贴标机是采用微电脑伺服贴标系统,卷标自动扫描和记忆,并且是原装进 口触摸式人体界面.系统具有多项检查功能：在机器出现缺标签、标签段带、标签漏张、紧急 停止、变频异常、印字机缺色带等情况时,皆可随时停机,检测及报警.此外,还具有贴标计 数功能和贴标速率显示功能,I/O自我检查功能,无极变速限制.标签采用两段式输送,保证 贴标稳定平缓不断标.电压功率(KW)贴标速度贴标精度耗气量外型尺 寸(mm)台数AC1.5(200*0mm3m3h4220 X11220VKW)含并

36、S/min440 X13单 相0050/60HZ4.4.12西林瓶包装自动生产线该生产线集制托,力口瓶,装盒于一体,结构紧凑,操作简单PLC可编程限制,触摸式人机界面可按客户要求设计模具.以每盒装6瓶考虑,那么每分钟装180瓶,需耗时60000/ (180X60) =5.6小时.主要参数如 下：型号冲裁频装盒速纸盒规格主机频总重率度率功率县 里数PBL-250A10-30次/分30盒/分170mm< 90mm<60mm三相四 线380V/50H z7kW2000kg14.4.13纯蒸汽发生器使用纯蒸汽发生器的一个重要的目的是要得到已去除细菌内毒素的蒸汽.这种蒸汽除物理 状态不同以外

37、,具有与注射用水相同的内在本质. 纯蒸汽发生器的设计水平是：从带有气液分 离装置的纯蒸汽发生器中取出的纯蒸汽的冷凝水, 其热源水平应比参加参加纯蒸汽发生器的源 水的热原水平减少34个对数单位.纯蒸汽发生器的工作原理是源水通过泵送入蒸储器(柱)和热交换器的管道.通过液面控制器使蒸储器内液面到达稳定水平. 锅炉蒸汽或过热水进入热交换器,使蒸储器内的水到达蒸 发温度,蒸汽及未完全蒸发的微小水珠的混合物, 在旋风别离器中高速旋转,使含有不挥发性 的热源物质和杂质微小水珠产生一大的离心力,并被抛向外侧并靠重力下落,进入底部,而已 蒸发的水那么以蒸汽的形式向上,进入分配系统.4.5 冻干疫苗生产线主要设备

38、一览表序号设备 名称设备型 号单机 生产水平尺寸(mm)台数备注1洗瓶 机SYXP-K175瓶 /min2800 >900X185012理瓶 机ZD200200瓶 /min2200 >700 M42013隧道 烘箱SMH-3220瓶 /min980 M310 >394014盖共 口口 、 车洗清BNG-4060000只/罐2300 M650 19001干机5灌装 机BKYG200200瓶 /min1760 M270 145016胶塞 清洗机CDDA-2065000只/罐3200 M490 >200017冻干 机DT2-15060000瓶/批5800 >2200 &

39、gt;360018轧盖 机SC2-711000 瓶/h700 >600 X220019贝占签 机SML-750200瓶 /min4220 M440 1300110包装 机PBL-250A180瓶 /min1700 >900 >60015车间工艺平面布置说明5.1 总布局本车间利用二层建筑进行建设,假设生产管线布局,建筑周围通道、建筑采光、通风、日 照等能满足要求,消防设施齐全.厂区总体规划严格根据企业对厂区的有关要求,对厂区人流、物流大门分开设置,总体上 预防了人、物流交叉；各功能区域相对独立并满足有关标准要求；各建筑之间有一定的间距, 能够满足防火、防爆、自然采光和通风等的

40、要求；厂区内道路畅通,并设置足够的消防通道； 消防设施齐全；道路全部采用混凝土路面,不起尘；剩余空地全部采用满足净化生产要求的植 被覆盖,绿化系数可达35.44%.辅助用房的布置要合理,清洗工具间、容器具清洗间宜设在无菌作业区外,非无菌工艺作 业的岗位不能布置在无菌作业区内. 物料或其他物品进入无菌作业区时, 应设置供物料、物品 消毒或灭菌用的灭菌室或灭菌设备.洗涤后的容器具应经过消毒或灭菌处理方能进入无菌作业车间设置净化空调和舒适性空调系统可有效限制温度、湿度；并能保证培养室的温、湿度 要求；限制区域温度为1826C,相对湿度为45%-65%0各工序需安装紫外灯.另外,还应根据GMP的规那么

41、布置好纯化水和注射用水的管道.5.2 车间的布局5.2.1 概述车间为两层建筑.一层为生产车间,生产车间包括菌体发酵、提取、高压灭菌,二层为浓 液配置、洗瓶、烘瓶、灌装、轧盖、包装等生产区域.在不同位置在合理设置辅助车间,包括 化验室、洁具间、容器清洗、存放间、更衣间、洗衣间、空调间等辅助房间.冻干灭活疫苗的车间设计最大的特点是从活疫苗培养到死疫苗操作两个不同的区域,为了使灭活疫苗生产车间使得疫苗生产区和灭活疫苗生产区完全分开,不产生因培养病原微生物引起的交叉污染是车间设计的关键.从人员净化系统、空调净化系统和辅助工段上,设计成两个 互不交叉、互不接触的区域即活疫苗操作区和死疫苗操作区并采用楼

42、上楼下分开举措,从根本上解决了因灭活疫苗生产工艺而引起的交叉污染.车间布局图如下,详见附录图-Y去金门=_=&!=08 -L二 £平安门物端进出口苗体收集恒温培舞VI贷运 电糅保管员办公室脱外包间石、 翔V存放 理F , % F ,三更港洗工具<接种室走、L廊“整华工成品仓库_2k安洗手间躬诜手间商压灭培养基配制 分装原 辅 料 存货就修 菌电梯口 冲寤,隆 i精洗瓶和胶 塞粗洗$3平安缓冲门整理存放十万级走廊洗衣平安 户所U男互换鞋洗手女一更女二 更男二更植班室雨且存 放平安门5.2.2 正确处理工艺布局中的人物流关系在车间工艺设计中,工艺布局设计对于药品生产企业实施

43、 GMP有着重要作用.应根据GMP 所要求的 工序衔接合理,人物流分开、预防人物流交叉的规定进行合理的布置,应遵循以 下设计原那么：1进入洁净区的操作人员和物料不能合用一个入口.应该分别设置操作人员和物料入口通道.2操作人员和物料进入洁净区应设置各自的净化用室或采取相应的净化举措. 如操作人员可经过淋浴、穿洁净工作服、风淋、洗手、手消毒等经气闸室进入洁净生产区.物料可经脱外包、风淋、外表清洁、消毒等经缓冲室或传递窗经入洁净区.3为预防外来因素对药品产生污染,洁净生产区只设置与生产有关的设备、 设施和物料存放间.空压站、配电等 公用辅助设施,均应布置在一般生产区.4在洁净区内设置洁净走廊时,应保

44、持次通道直接 到达每一个生产岗位、中间物和内包存放问.不能把其他岗位操作间或存放间作为物料和操作 人员进入本岗位的通道.这样可有效预防因物料运输和操作人员流动而引起的不同品种药品的 污染.5在不同工艺流程、工艺操作、设备布置的前提下,相邻洁净操作室,如果空调系统 参数相同,可在隔墙上开门,开传递窗或设传送带来传送物料. 尽量少用或不用洁净操作室外 共用的通道.5.2.2.1 人流途径一般区人员经车间一般区更衣后进入生产区,10万级洁净区人员需经换鞋、脱外衣、洗手、 穿洁净衣后手消毒进入各生产岗位.万级洁净区人员需再次穿洁净衣前方可进入,人员疏散设 置相应的平安门供紧急疏散用.5.2.2.3 物

45、流途径原辅料脱外包至原料暂存,经种子库、摇瓶、配液、发酵、离心、粗提、精提、配制,配 制好的溶液去灌装,瓶子经洗瓶、烘瓶、灌装、轧盖、包装等工序后由电梯入仓库.5.3 关键区域的设计说明平面布置应尽量减少洁净区面积,从而节约建设资金,因此平面布置应尽可能按生产工段 分块布置,这样可减少各工段的相互干扰,同时也有利于空调净化系统合理布置.每条流水线 都设置在独立的房间中,可预防不同品种的混淆.在车间布置时,将最高洁净级别100级的房间布置在车间内部,再依次布置 1万级和 10万级区域,无净化级别的房间布置在最外层,以使各级净化区域形成梯级保护.分装是整个车间的关键工序,环境要求高,设计为全室10

46、0级,并保证相对封闭的环境,只有一个供操作人员进出的门和一个开向洁净容器存放间的门,分装间与其它操作间的联系通过传递窗进行,以减少外界对分装的影响,保证净化质量.冻干机的进料口开向分装问,缩短 传送路径,预防污染.5.3.2 中间站的布置洁净区内设置了与生产规模相适应的原辅料、半成品存放区,有利于减少人为过失,预防 生产中混药.中间站布置方式有两种：第一种为分散式,优点为各个独立的中间站邻近操作室, 二者联系较为方便,不易引起混药,这种操作方式操作间和中转问如果没有特别要求,可以开门相通,预防对洁净走廊的污染,缺点是不便治理.第二种为集中式,即整个生产过程中只设 一个中间站,专人负责划区治理,

47、负责对各工序半成品入站、验收、移交,并按品种、规格、批号区别存放,明显标志.此种方式优点是便于治理,能有效地预防混淆和交叉污染； 缺点是 对治理者的要求较高.当采用集中式中间站时, 生产区域的布局要顺应工艺流程,不迂回、不 往返,并使物料传输距离最短.本车间采用分散式.5.3.3 备料室的设置GMP要求药品生产企业应设备料室. 仓库布置了备料中央,原辅料在此备料,直接供车间 使用.车间内不必再考虑备料工序,可减少生产中的交叉污染.备料室宜靠近称量室,其空气 洁净度同该物料的制剂洁净级别一致.5.3.4 容器具的清洗室一般生产区内布置洁具清洗、存放间.洁净区内要设计容器具清洗、存放间,而且面积不

48、 能太小.使用的中转容器应外表光洁,具有耐磨性和易清洗性.清洗用水要根据被洗物是否直 接接触药物来选择.不接触者可使用饮用水清洗.但不管是否接触药物,凡进入无菌区的工器 具、容器等均需灭菌.5.4 室内温湿度设计参数、空气净化5.4.2 室内温湿度参数3车间生产类别为丙级,生产区设万级、10万级净化空调系统,灌装、冻干区为 100级. 车间外包装间设舒适性空调系统.根据GMP和生产工艺要求,车间洁净区内温湿度设计参数为：夏季： 室内温度：24i2C 相对湿度：55 ±10%冬季： 室内温度：20 i2 c 相对湿度：55 ±10%低温房间温湿度参数为:夏季： 室内温度：5战

49、C 相对湿度：55 ±10%冬季： 室内温度：5战C 相对湿度：55 ±10%一般区舒适性空调室内温度设计参数：夏季：室内温度：26i2C、冬季：室内温度：20i2 C5.4.3 空调系统的划分根据GMP要求和车间生产产品种类,结合车间布局和生产特点,可分为：JK1系统：车间生产区万级、十万级净化空调系统除冷提问外生产区JK 2系统：冷提问洁净区万级、十万级净化空调系统.K1系统：外包装间舒适性空调系统.5.5 辅助功能间的设置5.5.2 净化空调系统说明为满足GMP要求,保证到达相应洁净级别和换气次数,提升室内空气品质,延长高效过 滤器寿命,车间净化空调系统的设计均采用全

50、空气、定新风、定风量、集中式空调系统,空气 经过初、中、高效三级过滤后送入室内；气流组织采用顶棚均布高效过滤器送风口,侧墙下部或顶棚均布阻尼回风口的顶送下侧回风或排风的气流组织形式.为了降低空调系统噪音, 设计限制空调送风主风管风速 9m/s,回风主风管风速 7m/s,同时在主回风管上加微孔消声 器；空调风管穿越空调机房或防火分区时,在风管上加设防火防烟阀,同时防火阀与空调机组 及烟感报警系统联锁；空调风管系统采用优质镀锌钢板制作, 风管保温材料选用不脱尘、不脱 纤维且符合消防标准要求的闭泡橡塑材料.车间灌装间设洁净层流罩对必要生产区进行局部百级层流化,洁净层流罩取房间内洁净空 气,经高效净化

51、后送入室内.车间选用臭氧消毒作为车间空调系统常用的消毒方式5.5.3 洁净区各房间换气次数及正压设计如下为满足GMP要求,对车间万级洁净区内产尘、产热、产湿较大的房间换气次数取25次/小时,其余房间换气次数取 20次/小时；对TPA车间十万级洁净区内产尘、产热、产湿较大 的房间换气次数取15次/小时,其余房间换气次数取12次/小时.洁净区相对一般区及室外保持10Pa的正压,洁净走廊相对周围洁净区房间保持相对正 压.万级洁净房间与相邻的十万级洁净房间保持不小于5Pa的相对正压.排风房间相对邻房问保持不小于5Pa的相对负压.5.5.4 洁净车间排风系统的设置根据工艺需要,洗烘瓶室、化验室配制间设排

52、风,为预防室外空气倒灌设计选用中效排风 过滤机组将室内的空气排出室外.5.5.5 洁净区净化空调空气处理流程为：夏季：新风初效过滤新风预冷 混风二级表冷送风机 加热 中效过滤 高效过滤 > 车问冬季：回风 新风 初效过滤 > 混风 送风机 加热 加湿 中效过滤器高效过滤车间5.5.6 舒适性空调的设计车间外包装间设风机盘管舒适空调系统,风机盘管选用双管制系统,设三通调节阀对系统 进行调节限制,风机盘管用冷、热水来自车间原系统.5.5.7 施工材料洁净区地面采用还氧树脂自流平,隔断吊顶,均采用彩色钢板,即便于空调、照明等设施 的安装,又便于室内的保温效果,同时又减轻了结构荷载,在洁净

53、区内阴阳角均是圆角.符合Ra> 50mm内门为彩板门,窗为铝合金窗,且有密封性要求,门为半开门,不设门槛,密封材料采用 弹性好,耐老化,不散发有害物质的硅橡胶制品. 平安门要保证外侧不能开启,在洁净区内易 开启.洁净区内隔墙上的窗为单层固定窗, 洁净区相邻墙为外墙时,内衬彩板不开窗或设固定 窗.对于其它无特殊要求的房间均做水磨石地面,墙面、大棚采用抹石灰粉刷.5.5.8 供电系统车间总设备容量约119KW,考虑到生物制品生产的要求,双电源进线,在总线处自动切换, 对发酵罐等关键设备设UPS电源.电源进线在配电室内设总开关,紧急时可方便切断电源,便于操作治理.自配电室放射式 向现场供电,现场主要是洁净区设二级配电箱,采用小型暗装配电箱置于洁净区内,面板 为不锈钢,不易积尘,便于擦拭.由二级配电箱发射式向现场用电设备供电. 二级配电箱设总 开关,
