抛光砖玻化砖切割开孔方法

1、抛光砖/玻化砖切割开孔方法1. 为什么抛光砖切割开孔较难？l 抛光砖采用大吨位压机压制，经高温烧成后，已完全玻化，通体接近玻璃质，有着高强度及耐磨性的同时,相比瓷片一般釉面砖确实较难切割开孔；l 诺贝尔抛光砖烧成温度1200度以上，而且烧成周期长，产品吸水率极低，玻化程度比市场上其它品牌的抛光砖要高很多，所以诺贝尔抛光砖切割开孔更难.2. 直线切割l 优先考虑去专门的切割房使用台式切割机进行切割，台式切割机稳定性好，破损少。l 使用手提式切割机切割时，要点如下：1) 准备一堆细沙，细沙堆成的面积要大于待切瓷砖且高度20CM以上；沙子堆平但不要堆实；2) 不要一刀切断，先在表面切一道深约3mm的

2、槽；3) 然后从一头沿着切出的槽将瓷砖切断到长度的2/3处，再从另一头切，直至切断；4) 切割过程中一直要保持有足够的冷却水，并尽量将切割机贴紧瓷砖表面，以减小切割机的振动，切割速度要尽量慢。5) 切割锯片优先选用品牌的专用切割锯片，如博世玻化石切割刀片，一般百安居等大型建材市场有售。3. L型切割l 优先考虑去专门的切割房使用台式切割机进行切割。台式切割机稳定性好，破损少；l 使用手提式切割机切割时，要点如下：1) 准备一堆细沙，细沙堆成的面积要大于待切瓷砖且高度20CM以上；沙子堆平但不要堆实；2) 先在L型90度转角处用手电钻和1020mm左右的瓷砖开孔钻头钻一个圆孔3) 不要一刀切断，

3、先在表面切一道深约3mm的槽；4) 然后沿着切出的槽将瓷砖分别切断到钻出的圆孔处，注意不要破坏圆孔外端的圆弧；5) 切割过程中一直要保持有足够的冷却水，并尽量将切割机贴紧瓷砖表面，以减小切割机的振动，切割速度要尽量慢。 4. 开孔(在每片瓷砖的正中间开一个孔时，瓷砖的力学结构破坏程度最低，开孔最稳定)4.1钻圆孔代替开方孔l 用直径75或80mm瓷砖开孔钻头和手电钻直接在瓷砖上钻出一个圆孔；适用范围：常见的86型开关插座；l 先用100mm或110mm钻头钻一个大的圆孔；再用40mm钻头在四角钻四个半圆形；适用范围：120*120型的开关插座和标准地插； l 用直径60或65mm的钻头交叉钻三

4、次钻出一个近似于长方形的孔；适用范围：120*74型的开关插座; l 优点：圆形孔受力均匀，不容易开裂l 缺点：适用范围有限，只能用于某些标准尺寸的开关插座。4.2先四角钻圆孔，再切割l 用手电钻和直径2040mm的瓷砖开孔钻头，在待开的孔四角钻四个小圆孔；l 然后用手提式切割机进行切割；l 不要一次割断，先将孔的四边割出一道深度为3mm左右的槽；l 然后沿着槽割断，割的时候朝内一些，不要破坏小圆孔最外端的圆弧，保留圆角。l 优点：1.使方形孔的直角变为圆角，切割过程及后期使用中角部不容易开裂；2.适用范围广，可以切割任何大小的方形孔；l 缺点：因要使用手提式切割机切割，部分难开孔产品仍然避免

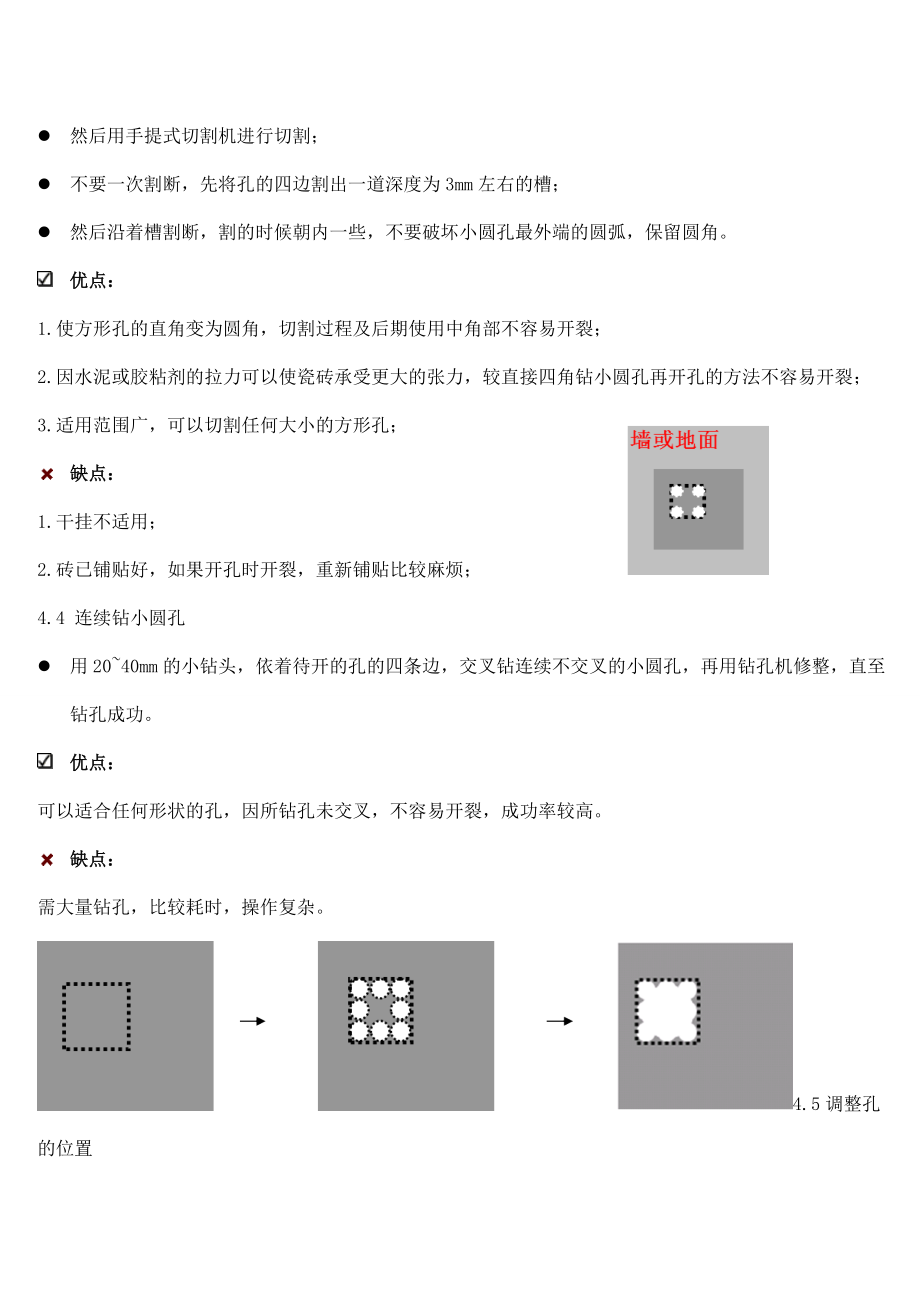

5、不了开裂。4.3瓷砖铺贴好715天后，再四角钻圆孔，然后切割l 先将瓷砖铺贴好，建议使用胶粘剂；并画好待开孔的位置，待715天后再开孔；l 用手电钻和直径2040mm的瓷砖开孔钻头，在待开的孔四角钻四个小圆孔；l 然后用手提式切割机进行切割；l 不要一次割断，先将孔的四边割出一道深度为3mm左右的槽；l 然后沿着槽割断，割的时候朝内一些，不要破坏小圆孔最外端的圆弧，保留圆角。l 优点：1.使方形孔的直角变为圆角，切割过程及后期使用中角部不容易开裂；2.因水泥或胶粘剂的拉力可以使瓷砖承受更大的张力，较直接四角钻小圆孔再开孔的方法不容易开裂；3.适用范围广，可以切割任何大小的方形孔；l 缺点：1.

6、干挂不适用；2.砖已铺贴好，如果开孔时开裂，重新铺贴比较麻烦；4.4 连续钻小圆孔l 用2040mm的小钻头，依着待开的孔的四条边，交叉钻连续不交叉的小圆孔，再用钻孔机修整，直至钻孔成功。l 优点：可以适合任何形状的孔，因所钻孔未交叉，不容易开裂，成功率较高。l 缺点：需大量钻孔，比较耗时，操作复杂。4.5调整孔的位置l 如果孔在单片瓷砖上，调整暗盒或瓷砖的位置，使孔的位置调整到两片砖之间。l 优点：因孔分散在两片瓷砖上，孔不是一个整体，力容易释放，不容易开裂；l 缺点：适用范围有限，有些孔的位置因设计因素不能移动或无法移动；诺贝尔晶玉系列施工1. 本系列产品出厂前已贴好表面保护膜，不但能防止

7、污染更能阻止沙砾划伤。不论是切割加工或是上墙及铺地，都一定要坚持到竣工并彻底清洁后，才揭掉此层保护膜。2. 切割砖因切割时破坏了瓷砖的整体力学结构，铺贴后在受到水泥拉力、地面沉降的外力影响后，如外力过大容易出现瓷砖后期开裂的现象，这是所有品牌此类产品的共性；铺贴时如采用高弹韧性的柔性胶粘剂（瓷砖胶）铺贴，并将切割成90°直角或异形的砖，直接切断成直线再拼铺，可有效降低后期开裂发生的机率。Ø 切割加工1.直线切割因晶玉系列产品经1200度以上高温烧成，烧结程度高，产品密度大，有一定的脆性，使用手提式切割机切割时如达不到加工要求，可能导致崩边开裂等现象。建议不使用手提式切割机切割，请到专业的切割房进行切割加工。优先推荐使用水刀切割，其次使用稳定的台式切割机切割； 切割时表面的保护膜不能撕除，可以有效防止划伤及改善切割崩边。2.异形切割瓷砖在切割成90°直角或异形时（见图1），因破坏了产品的整体力学结构，角部应力过于集中，切割边及直角处铺贴后在受到水泥拉力、地面沉降等外力影响后，如外力过大容易出现后期开裂现象。因此，应将异形直接切断成直线再拼铺（见图2、图3），并采用高弹韧性的柔性胶粘剂（瓷砖胶）铺贴切割砖，且留缝至少2mm以上。在开插座、地插孔时，可用水刀将方孔加工成圆孔（见图4）。图1直角异形，最容易开裂 图
