室外led显示屏工程方案(用户方案)

1、室外全彩色电子显示屏 工程方案一、室外显示屏工程方案项目背景本公司为贵方设计一块功能强大的节能环保的led电子显示屏用于信息发布、视频播放。不但提升贵方企业的档次，而且功能强大，满足各种信息发布的要求，具有震撼的效果。而具体方案如下：（一）、系统总述室外全彩色显示系统作为一整套工程化、系统化的高技术产品， 它包括显示屏、控制及接口、计算机及外围设备、 多种信号获取手段以及完善的软件等部分，能实现视频、声音及其它信息的接收、存储、管理和最终的显示、播放，是一种全新室外传播媒体。系统以计算机为处理和控制中心，显示面阵实现多色多灰度级，led屏幕的显示内容与计算机屏幕窗口上的内容实时同步，使播放图文

2、动画和视频成为可能。利用彩易达公司在视频领域和多媒体技术上的领先优势, 并结合相应的软件，该系统可以将电视、录像、影碟等及计算机的内容作为播放的节目信息源。我公司开发的节目制作和播放软件、多媒体软件功能强大，用户界面友好直观，操作简单方便，是一种极强的节目制作及播放手段 。1、 系统设计原则对于用户，即信息的制作和编排者来说， 系统实际上是一个环境而不仅仅是显示屏。观众是广告或新闻及其它信息所直接作用者，在观众中的感受中，系统应该是丰富而活泼的视觉和听觉信息媒体，观众看到的是丰富多彩、生动活泼、妙趣横生的节目：图片、动画、文字、视频图像等，听到的是悦耳的音乐和解说词。因此，我们可将室外大型le

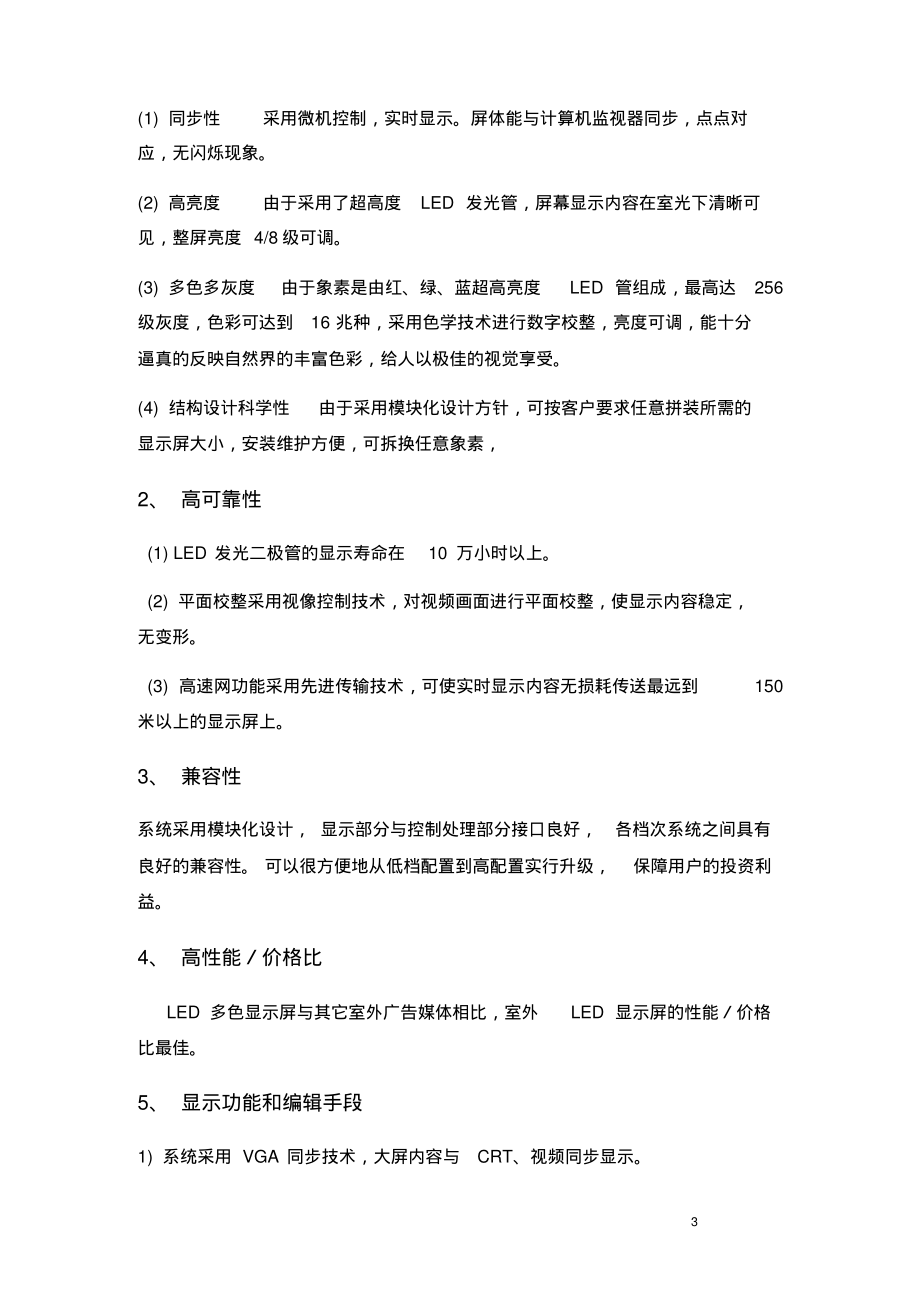

3、d显示屏设计成一个信息制作、接收、处理和显示的系统，而不单是一块显示屏。2 3、 系统的拓扑图注：此图为 led系统总体设备图，如只需其中几项功能，可单独配置。（二）、功能简介室外 led 全彩色显示屏与广告媒体和一些新兴的媒体（电视墙、液晶屏等）相比，室外 led 全彩色显示屏在亮度、显示效果、表现形式和易操作性等方面具有不可替代的优势性。1、 先进性3 (1) 同步性采用微机控制，实时显示。屏体能与计算机监视器同步，点点对应，无闪烁现象。(2) 高亮度由于采用了超高度led 发光管，屏幕显示内容在室光下清晰可见，整屏亮度 4/8 级可调。(3) 多色多灰度由于象素是由红、绿、蓝超高亮度le

4、d 管组成，最高达256级灰度，色彩可达到16 兆种，采用色学技术进行数字校整，亮度可调，能十分逼真的反映自然界的丰富色彩，给人以极佳的视觉享受。(4) 结构设计科学性由于采用模块化设计方针，可按客户要求任意拼装所需的显示屏大小，安装维护方便，可拆换任意象素，2、 高可靠性(1) led 发光二极管的显示寿命在10 万小时以上。(2) 平面校整采用视像控制技术，对视频画面进行平面校整，使显示内容稳定，无变形。(3) 高速网功能采用先进传输技术，可使实时显示内容无损耗传送最远到150米以上的显示屏上。3、 兼容性系统采用模块化设计， 显示部分与控制处理部分接口良好，各档次系统之间具有良好的兼容性

5、。 可以很方便地从低档配置到高配置实行升级，保障用户的投资利益。4、 高性能价格比led 多色显示屏与其它室外广告媒体相比，室外led 显示屏的性能价格比最佳。5、 显示功能和编辑手段1) 系统采用 vga 同步技术，大屏内容与crt、视频同步显示。4 2) 可显示中、英文文字、图形、动画、视频图像。3) 输入工具计算机键盘、鼠标、扫描仪等及视频直接接通。4) 特技方式移动、旋转、飘雪，放大或缩小，闪烁，覆盖，推出，色彩交替等。5) 多种字体的文本编辑，动画制作，图像有编辑(旋转、拷贝、着色、迭加等)伴音的制作、录存与重放，视频图像的捕获、存贮、处理与重放等。6) 显示内容可通过键盘等手段实时

6、进行编辑，即编即显，或依照时间节目程序自动变换。7) 多媒体技术可以把声音、图像、文本、视频、图形为载体的信息变成计算机文件，存储在计算机中， 可同屏播放图像及计算机画面，也可以将视频图像与计算机画面进行迭加。8）体育比赛信息的直播、转播（三）、系统软件系统软件的总体要求是提供简单方便和交互的节目制作播放环境，在实现中采用层次化，模块化的设计方法，具有良好的可靠性和可扩充性。软件特点1 .多样的编辑形式通过键盘、鼠标、扫描仪等不同的输入方式输入文字、图像等信息，对所输入的内容进行任意编辑，达到需要的效果。2显示特技软件可将各种文字、图像以生动活泼的形式在屏幕上显示，具有移动、翻滚、拉幕、错移、

7、百叶窗、放大缩小等多种特技方式，有很强可视性。3播放软件播放软件由彩易达自主开发， 将彩易达优秀的视频处理和多媒体网络技术完美结5 合，具有良好的人机界面。它有以下特点：（1）自动安装各底层驱动模块，支持多媒体卡、声卡、调制解调器和其它设备，支持 vga 同步，支持声音与图像同步输出。（2）支持多窗口播放，即再显示区域内，可开多个窗口同时分显示不同内容。（3）可以对视频窗口的大小进行无级调节，图像不致于变形。（4）对 ntsc、pal、secam 等制式的完全支持，并由软件对其自动识别, 不需要人工调整，更不需要附加的译码器。（5）全新的表现形式迭加: 在多媒体技术中，可以使vga 的图像与视

8、频同时在屏幕上出现。首先，可以产生胜似字幕机的效果，以电视、录像节目作为背景，在屏幕上产生滚动、移动、闪烁等文字和图像的显示效果。其次,可以将二维三维动画与视频迭加，达到类似于真实人物卡通人物共同表演的效果。在这种表现形式中， 由于需要视频和动画的同步，就要用压缩后的视频与三维动画迭加的功能，这一功能的实现，使表现形式产生一次飞跃，将使传播的感染力产生很大的提高。（四）田径场东北角设计方案我方为贵校设计室外p10士兰全彩色显示屏一块，安装在田径场东北角、安装方式为双立柱式安装：设计尺寸： 6.40m(长)*3.84m( 高)=24.57 平米视频比例： 16:9 6 正面图、反面图及侧面图如下

9、所示: 7 显示屏侧面图1、田径场东北角led屏技术参数1.1 led 单灯参数管芯产地芯片型号平均亮度水平/ 垂直角度中心波长杭州士兰椭圆 346 800mcd 1050/550620-630nm 杭州士兰椭圆 346 2000mcd 1100/600520-530nm 杭州士兰椭圆 346 680mcd 1100/600465-475nm 1.2、模组参数no 项目参 数 / 规 格1 模组名称p10国产全彩显示屏 ( 直插灯 ) 2 模组像素数（点）16x16 3 模组尺寸 (mm) 160 x160 4 像素点间距10mm 实像素5 单点控制方式静态恒流 驱动芯片 5024 6 像点构

10、成1 红，1 纯绿， 1 纯兰7 灯芯要求直插 346 8 1.3 屏体参数no 项目技术参数1 有效显示面积6.40m(l) x 3.84m(h) =24.572 显示分辨率640（l）x 384 （h）= 245760 3 模组个数40（l）x24（h）=55 4 显示密度10000像素点 / 5 最佳可视距离10m 100m 6 灰度等级 16384 级7 显示颜色16.7m色8 最佳角度水平 90度, 垂直 40 度9 亮度5500cd/10 亮度调解方式100% 无极手动 / 自动/ 程序控制11 校正技术具有单点亮度，色度校正12 一致性无论黑屏或单色最亮，无任何明显“马赛克”现象

11、，13 控制方式与计算机 vga 同步（显示器同步）dvi 显卡全彩控制卡超五类网线（或光纤）传输14 画面刷新频率180 帧/ 秒16 输入方式计算机及其它外设，pal/ntsc/secam, s-video；vga ； rgb ；composite video；等 .18 显示内容视频，图像，文字，动画，及其它。19 软件环境要求windows操作平台20 控制距离超五类线 、光纤21 功耗平均 600w/m2 最大 1100w/m222 平均功耗平均 35kw最大 70kw23 供电要求380vac 15% 50hz 三项五线制24 屏体重量70kg/ m225 平均无故障时间10,00

12、0 小时26 显示屏对地电流3. 5 ma 27 接地电阻 4 28 绝缘性能50hz/1500v(ac-e)击穿时间大于 60s29 出厂老化时间72 小时9 30 连续工作大于 24小时31 使用寿命100,000 小时32 工作环境温度：-20 至+70度，湿度 10%-95%rh 33 失控点1/10000 34 工艺特点整屏误差小于 3mm; 相邻单元误差小于1mm 。具防潮、防尘、防腐、防静电、 ，同时具有过流、短路、过压、欠压保护功能。35 均匀性像素光强、模块亮度均匀，均匀性可达97%36 显示卡国际标准型 dvi 输出，内存 1g （六）、工程进度计划1、工程进度计划：工程进

13、度计划安排如下表所示：no 阶段内容时间安排说明1 工程方案设计合同签订后 1-5 天2 原材料 /设备采购合同签订后 1-10 天部分时间和第 1 项重合3 外协加工 /生产合同签订后 6-25 天部分时间和第 2 项重合4 现场加工合同签订后 20-30 天部分时间和第 3 项重合5 基础准备合同签订后 30-35 天6 老化/出厂测试 /包装 /运输合同签订后 25-30 天7 显示屏 /设备安装/屏体密封合同签订后 30-32 天8 调试/现场培训合同签订后 35-40 天9 试运行合同签订后第 41-50 天总体工期为 50（工作日）天（从合同签订当天算起） ，具体工期根据业主方要求

14、可做适当调整。10 二、工程保证与安装维护（一）、工程保证1、工程保证措施系统品质是一个积累过程，它是由工程推进过程的每个环节逐步保证。基于此，本制造商注重工程实施的每个环节。主要保证措施陈述如下：组建精干的技术队伍，集中精力开展硬件设计与软件设计。全部设计与开发工作实行规范化管理。关键材料与元器件全部采用进口，按质量要求控制采购质量。生产过程严格按工艺流程管理各项作业。模拟系统交由业主亲自检验。按质量要求严格控制产品安装调试过程，业主亲自检验工程安装质量。系统运行初始磨合期内，制造商为业主提供软件磨合服务。提供分阶段的内容完整的使用培训服务具体保证措施分别叙述如下：2、设计保证制造商的技术开

15、发部具有较强的设计开发能力，可根据市场需求和客户要求设计开发新产品，包括pcb 板设计、控制系统设计、像素单元白平衡配制、模组箱体设计、系统软件编制、结构配电设计和工艺编制等。设计控制包括设计任务书、设计方案、设计评审、样品试制、样品评审及验证、小批量试制、工艺文件编制、小批量生产验证、批量生产设计确认（含软件、配电设备和结构）。11 工艺部门负责设计文件的工艺化，保证采购、生产和安装调试等部门的实际操作人员具有规范的操作指示。文控中心确保在产品设计、采购、生产、安装调试过程中快速地分发和更新规格书、图纸和操作指示， 并及时收回正在使用的过期资料，以保证实际操作人员随时得到最新的有效的操作指示

16、和修改。（1）系统可靠性保证所提供的所有设备是全新的、从未使用过的。保证采用先进的技术、优质的原材料和零部件、一流的工艺、严格的质量管理为业主提供技术先进、质量上乘、外表美观，并且完成符合合同规定的质量、规格、性能要求的产品。保证所提供的设备，包括主要设备及元器件在正确安装、正常使用和维护保养的情况下，能达到规定的性能和寿命。设计采用超大规模集成电路和超大规模可编程集成电路以克服过多的小规模集成电路给系统带来的不稳定性，保证系统的可靠性。具有完善的 iso9001质量管理和质量保证体系，具有国际和国内双重认证，符合出品标准。对制造商所供设备的设计、采购、工艺、生产制造、检验、包装运输、安装调试

17、等各个环节进行严格的质量管理和质量控制。所有关键原材料全部采用进口件，原材料供应商均通过国际质量体系认证，通过国际或国内安全认证。本制造商和供应商有着良好关系，具有稳定的供货渠道。同时，本制造商自身具有稳定的生产管理和生产质量控制。具有丰富的工程施工、调试经验。对系统进行全面的配电安全设计和监控保护。高水平、强有力的设计队伍。完善的售后服务体系。12 （2）系统可维护性模块化结构设计，设备更换简单、快捷。电路设计简洁、干净，故障容易判断、处理。显示模块通常由8 行 16 列像素组成，像素排列十分整齐，由于是长方形显示模块，很容易从屏体背后将显示模块拆卸下来，方便维修。显示屏由单元模组组成，模块

18、化结构设计，方便安装、调试和维修。控制系统的计算机网络设备和相关的弱电设备集中安放在控制室，方便日常操作和设备管理。（3）系统可扩展性标准化接口设计，控制系统升级不会影响显示系统改造。标准化、模块化软件设计，可随操作系统升级屏幕控制系统采用开放的计算机局域网络技术，能够将当今许多成熟的数字技术引入大屏幕显示系统，如数据库技术、网络通讯技术、网络互联技术、信息自动化处理技术、接口技术、多媒体技术。网络互联技术可以和未来的网络系统相连，包括局域网和广域网等。3、制造保证（1）显示板、集线板、控制板生产流程控制序号流程图控制内容1 qc 巡检包括：贴片、贴胶布、过波峰焊2 插件3 qc 插件外观全检

19、4 波峰后生产部员工找点5 qc 找点外观全检6 生产部技术员全检7 qa 抽检（ aql=0.65）13 （2）箱体组装质量控制流程序号流程图控制内容1 装像素管、整形2 qc 外观、漏水 100检查3 后盖装配，固定电源、风扇等4 qc100检查后盖5 单元箱体测试修理6 72小时连续高温老化实验7 生产部测试修理8 qc100（3）质量认证体系iso9001 认证制造商按 iso9001质量保证体系模式对公司进行全面质量管理. 制造商按 iso9001标准建立和完善了质量管理体系，形成了质量体系文件， 从合同评审、设计控制、文件控制、来料检验、制造控制、出厂检验直到安装调试控制具有相应管

20、理体制， 并通过定期内部审核和管理评审不断发现问题和进行质量改进。4、 出厂质量保证（1）测试单元箱体测试完成后， 需在工厂搭建样屏， 进行控制、配电柜及软件的系统连调，模拟整屏显示并进行系统验收。单元箱体在包装前，由qa 进行 qc 外观、漏水 100检查，合格的贴合格证，由生产部打包装，包装要求箱体四周有泡沫包裹，装入合乎规格的纸箱，贴上标签，用打包带捆紧方可入库。产品出厂时，填写装箱单。（2）包装为了保证设备在长途运输和装卸过程中的安全，制造商产品包装符合国家或部颁14 标准。由于包装不善导致设备锈蚀、失缺或损坏，由制造商承担一切责任。显示模组、计算机设备、配电设备、控制系统、专用工具、

21、备品备件等单独分箱包装，外包装标明设备名称、编号，容易区分。所有包装符合国家铁路、 及公路运输的包装标准。 包装适合于存储包装箱内具备下列随箱资料：装箱单、产品合格证、产品检验记录等。（二）、包装运输方法1、显示单元运输前必须采用结实的包装箱（比如专用航空箱，木制或金属制专用包装箱），单元在包装箱内四周必须有抗静电的海绵或泡沫材料包覆，材料厚度不可小于5mm ，多块单元之间不可碰撞摩擦，单元不可晃动，led 灯板面不可受力。2、如用纸箱包装，单元四周包覆的抗静电海绵或泡沫材料的厚度不可小于10mm ，纸箱外必须打包装带。控制系统、通讯电缆、电源电缆和其它附属设备可考虑用纸箱包装，但显示单元不建

22、议使用纸箱包装。3、包装外必须明确注明物品的型号和数量。4、装卸过程中严禁碰撞，丢抛，坠落。根据包装箱的承载能力和稳定性，不可超重和超高堆砌。 有必要用绳索将包装箱绑定， 以免包装箱在运输中晃动或移动。较重不自带滚轮的包装箱建议使用小推车搬运。5、拆装后可回收的包装物注意收集保留，以便再次包装运输。注意环保。（三）、维护方法1. 正常的上电次序为：首先将控制系统上电后，再启动计算机，正常启动后将显示屏送电；停电反之。2. 如出现显示屏显示不正常情况时，首先检查计算机工作是否正常，计算机是否屏幕保护，再检查dvi 电缆是否虚接或脱落，然后检查控制器工作灯是否正常，网线 rj45水晶头是否脱落。如

23、故障仍不能排除，请全系统断电，通知厂家报修。3. 控制器和分配器工作不正常时，请断电后再上电复位一次，如如故障仍不能15 排除，请全系统断电，通知厂家报修。4. 避免磕碰显示单元led 灯板，否则可能损坏led 灯。5. 显示单元需清洁时，请务必停电后，可直接用水冲洗。6. 请不定期检查安装机构是否松动和有不稳定现象，发现后请报修，同时做好防护措施。7. 严禁非专业人员打开控制器、分配器或显示单元。不要更改接线方式，包括信号线和电源线。8. 由于控制器已调整好颜色（gammar ） 、亮度、色温等设置，所以不要随意调整计算机显卡设置。9. 控制系统和计算机防护等级较低， 使用时不可在湿度过大和

24、灰尘较大环境中，防止水溅和碰摔。10. 可随时咨询通知厂家，以便解决和满足各户的问题和要求。（一）、售前服务针对贵校的实际需求， 帮助贵校了解 led 显示屏的原理、 规格和发展趋势，为用户提供显示系统的技术咨询服务。对显示屏的技术参数、规格指标、设备配置、功能设置、环境因素影响等方面提供有关的技术建议。为客户推荐、设计合理方案。服务的方式包括：业务人员介绍，接待用户对公司的考察，双方有关人员交流和座谈，技术讲座等。（二）、售中服务为贵校提供一切可能的方便， 监督产品生产工艺过程， 帮助您单位了解显示屏的结构组成、生产环节和产品质量的形成过程。1、向用户开放和提供全套的技术文件、设备资料和使用

25、说明、维护说明. 2、承担对机房装修、安装的指导、监督与调试。16 除了对机房装修提出建设性的意见外，彩易达公司将根据系统运作的实际要求合理配置各种设备，并完成其安装及与显示屏的联机调试；3、提供屏体框架及装饰的机械设计图、施工图，承担框架及装饰的施工、监理、验收。根据屏体需要及用户意见， 彩易达公司将提出屏体结构与装饰的初步意见，在双方确认后进行结构设计及施工规划，并可承担整个工程的施工、监理与验收，保证工程质量达到设计要求。4、负责现场显示屏的安装、调试工程（或技术指导、监督）。现场安装与调试是整个工程较为关键的环节，彩易达公司将指派数名经验丰富的技术人员进驻现场，指导监督整个过程，确保安
