轴系结构改错答案

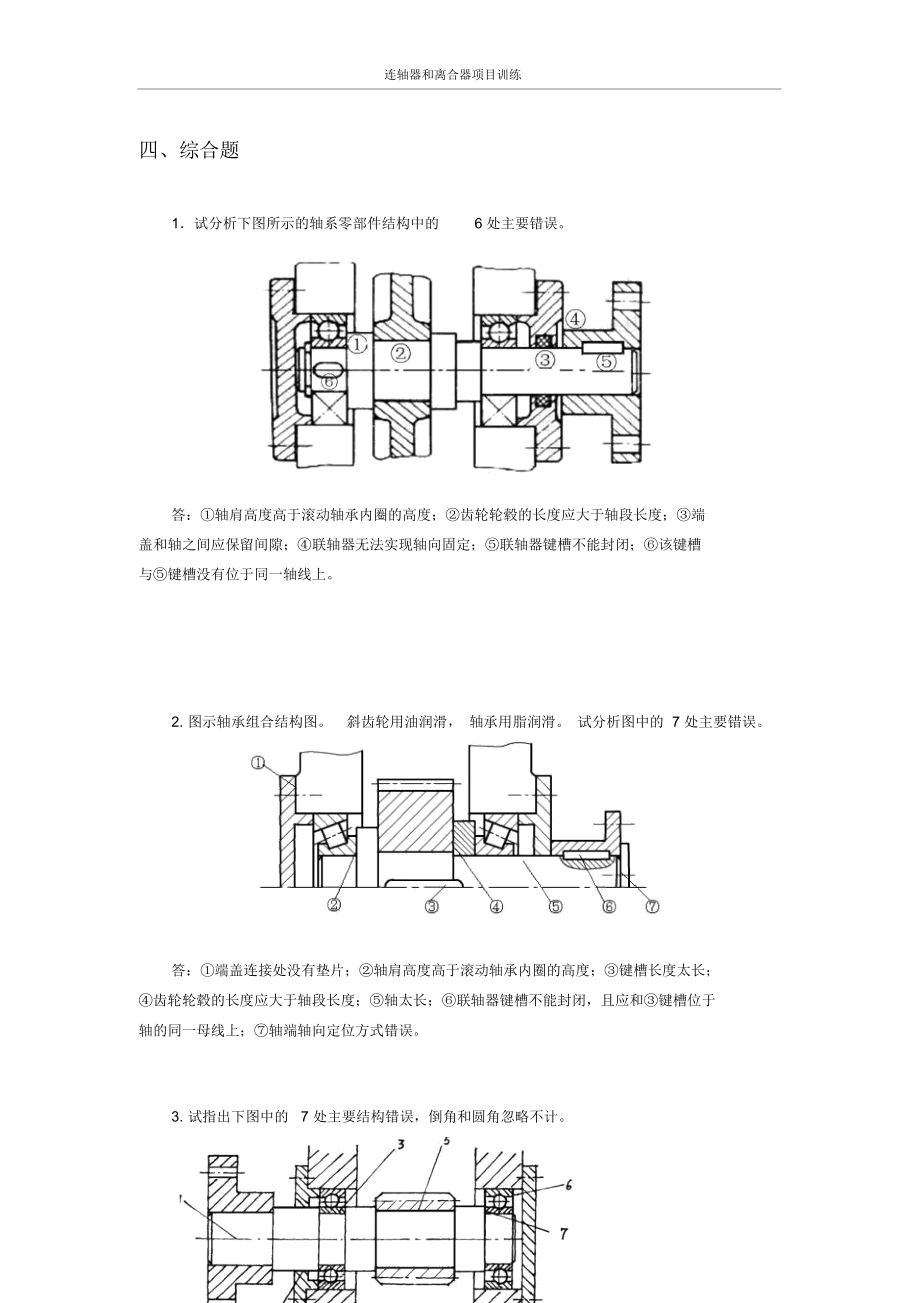

1、连轴器和离合器项目训练四、综合题1试分析下图所示的轴系零部件结构中的6 处主要错误。答：轴肩高度高于滚动轴承内圈的高度；齿轮轮毂的长度应大于轴段长度；端盖和轴之间应保留间隙；联轴器无法实现轴向固定；联轴器键槽不能封闭；该键槽与键槽没有位于同一轴线上。2. 图示轴承组合结构图。 斜齿轮用油润滑， 轴承用脂润滑。 试分析图中的 7 处主要错误。答：端盖连接处没有垫片；轴肩高度高于滚动轴承内圈的高度；键槽长度太长；齿轮轮毂的长度应大于轴段长度；轴太长；联轴器键槽不能封闭，且应和键槽位于轴的同一母线上；轴端轴向定位方式错误。3. 试指出下图中的 7 处主要结构错误，倒角和圆角忽略不计。连轴器和离合器项

2、目训练答：无键槽，无法实现周向定位；端盖和轴之间应保留间隙；无越程槽，无法加工；无油毡，缺少密封装置；齿轮齿根圆直径小于轴段直径，无法加工；轴承的外圈无定位；轴肩高度高于滚动轴承内圈的高度。4.试分析图示轴系结构图中的6 处主要错误。答：轴肩高度高于滚动轴承内圈的高度；键槽长度太长；齿轮轮毂的长度应大于轴段长度；轴承无法实现轴向定位；轴段太长，应加以区别；键的上端面应与轮毂键槽有空隙，且应和键槽位于轴的同一母线上。5. 图示轴系结构图，试分析其中的6 处主要错误。连轴器和离合器项目训练答：端盖和轴之间应保留间隙；轴肩高度高于滚动轴承内圈的高度；齿轮轮毂的长度应大于轴段长度；联轴器无法轴向定位；

3、无键，联轴器无法周向定位；无越程槽，无法加工；轴太长；联轴器右端应是通孔；端盖与箱体无垫片；轴肩高度应低于滚动轴承内圈的高度； （ 11）键槽太长； （ 12）无调整垫片； （ 13）同；（ 14）无油毡，缺少密封装置。6. 试指出下图中的 6 处错误。答：键槽太长；无油毡，缺少密封装置；轴段太长；齿轮轮毂的长度应大于轴段长度；轴承没有轴向定位；端盖与箱体之间缺乏垫片。7. 试指出下图中6 处主要错误。连轴器和离合器项目训练答：轴肩高度高于滚动轴承内圈的高度；键槽太长；齿轮轮毂的长度应大于轴段长度；无油毡，缺少密封装置；联轴器无法轴向定位；无键槽，联轴器无法实现周向定位。8. 试指出图示的 6

4、 处主要错误。答：键的上端面应与轮毂键槽有空隙，便于装拆；端盖和轴之间应保留间隙；应该无键槽；齿轮轮毂的长度应大于轴段长度；齿轮无法实现轴向固定和定位；无调整垫片。连轴器和离合器项目训练9. 试指出下图中的 7 处主要错误。答：联轴器左端应是通孔；联轴器右端无法轴向定位；端盖和轴之间应保留间隙且需密封；轴段太长；齿轮轮毂的长度应大于轴段长度；轴承左端无法轴向定位；无调整垫片。10. 试指出下图中的 6 处主要错误。答：轴肩高度高于滚动轴承内圈的高度；键槽太长；套筒高度应低于滚动轴承内圈的高度；端盖和轴之间应保留间隙；无调整垫片；该键槽与键槽没有位于轴同一母线上。11. 试指出下图中的6 处主要错误。连轴器和离合器项目训练答：该键槽与键槽没有位于轴的同一母线上；轴肩高度高于滚动轴承内圈的高度；无键，无法实现齿轮的周向定位；端盖和轴之间应保留间隙；联轴器无法实现轴向固定；联轴器键槽不能封闭。答：轴肩高度高于滚动轴承内圈的高度；齿轮
