多联机集控介绍PPT课件

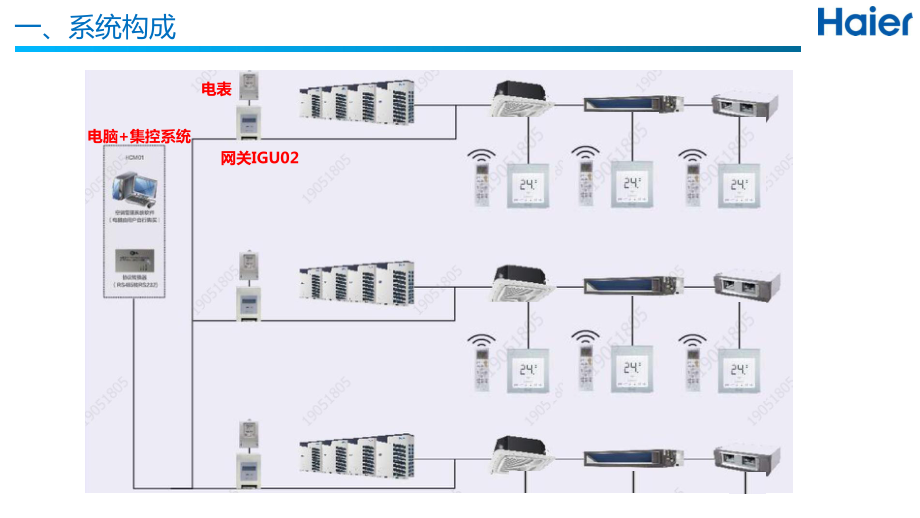

1、 多联机集控介绍 商空技术部 张亚男一一 系 统 构 成二 分 类 介 绍三 系 统 配 线四 计 费 说 明五 案 例一、系统构成 网关IGU02电表电脑+集控系统二、分类介绍1、网关IGU17IGU02 无计费功能 每套系统搭配一个 具有第三方ModbusRTU接口 需供220V交流电 有计费功能 每套系统搭配一个 具有第三方ModbusRTU接口 需供220V交流电 电量采集、计算、分摊、存储二、分类介绍总结：室外机是否标配485接口二、分类介绍区别：室外机是否标配485接口系列型号（举例）实现集控功能区别MX8RFC400MXMLYA本身自带485接口接第三方、接海尔YCZ-A004、

2、接海尔集控系统HCM-01、03等，对于这三个功能，只能三选一。SN组合式RFC400MXSKYN（组合）外机+IGU17网关1、可同时接第三方和海尔集控系统HCM-01、03等2、可同时接YCZ-A004和海尔集控系统HCM-01、03等3、不能同时接第三方和海尔YCZ-A004（在同一端子U1上面）IGU17接线图二、分类介绍2、集控YCZ-A004连接网关32个，室内机128台可连接第三方ModbusRTUFAS火灾联动接口，断开全部内机实现周定时、区域划分、命名历史数据查询7寸彩色触摸屏HCM-01连接网关32个，室内机最多1280台,建议500台以内，计费建议400台以内计费与IGU

3、02搭配使用可连接第三方ModbusRTU单机控制、用户控制、楼宇控制、全体控制电费报表HCM-03连接网关80个，室内机最多3200台,建议1000台以内，计费建议800台以内计费与IGU02搭配使用Bacnet IP或Modbus IP单机控制、用户控制、楼宇控制、全体控制电费报表多用户网络控制（局域网内）可以实现预交费，欠费停机功能二、分类介绍2、集控HCM-05连接网关32个，室内机250台计费与IGU02搭配使用Bacnet IP第三方接口单机控制、用户控制、楼宇控制、全体控制可以实现预交费，欠费停机功能远程监控电量划分故障报警HCM-05A连接网关64个，室内机500台计费与IGU

4、02搭配使用Bacnet IP第三方接口单机控制、用户控制、楼宇控制、全体控制可以实现预交费，欠费停机功能远程监控电量划分故障报警二、分类介绍3、集控-连接方式HCM-03二、分类介绍3、集控-连接方式HCM-05A二、分类介绍4、集控对比HCM-03 按可实现的功能：HCM-05AHCM-05HCM-01YCZ-A004HCM-03 按可控内机的数量：HCM-05AHCM-01HCM-05YCZ-A004HCM-05A 按价格高低：HCM-03HCM-05HCM-01YCZ-A004三、系统配线序号说明配线规格备注A室内机到线控器3*0.75mm21、信号线的屏蔽层必须一端接地；2、信号线的

5、总长度不能超过250m。3、极性连接B室内机到室内机2*(0.75-2)mm21、信号线的屏蔽层手拉手连接，单端接地，2、通讯线总长度不超过1000米（建议取800米以内）；3、当通讯线长度偏大时，适当放大线径规格（参考建议：400米之内 线径取0.75mm2；400-800米，线径取1mm2；800-1000线径取1.5mm2）。4、通讯线总长度指的是最末端网关/外机到上位机（集控器/BMS）的距离。C室内机到室外机2*(0.75-2)mm2D室外机到集控/BMS2*(0.75-2)mm2E室外机到室外机3*0.75mm21、室外机之间的连接线有极性；2、室外机的屏蔽层必须一端接地。四、计费

6、说明五、案例“华润大厦”采用YCZ-A004和HCM03：项目概况：塔楼共56层加上两层机房层，裙房共7层。多联机机型：采用MX8室外机集中控制原则：塔楼公共区域（电梯间、卫生间）不设线控器、实现集中控制但不计费，非公共区域实现集中控制并独立计费；裙房大堂不接入集中控制和独立计费，办公区域采用集中控制并独立计费。位置：集控器和集控系统均设置在地下一层消防控制室内详见图纸集中控制器YCZ-A004个5公共区域集中控制420层1个，1122层1个，2333层1个，3546层1个，4756层1个公共区域14套系统4个避难层1个屋顶室外机标配485接口共75台内机集中控制器HCM-03个5其他区域独立计费420层1个，1122层1个，2333层1个，3546层1个，4756层1个非公共区域199套系统4个避难层1个屋顶每套HCM-03可接4路总线，每路总线可接20个网关，每
